Tủ điện xử lý nước thải: Cấu tạo, chức năng và phân loại

Lê Hồng Phong

Tủ điều khiển xử lý nước thải là thành phần quan trọng trong các nhà máy xử lý nước thải và một số công trình công nghiệp khác. Hãy cùng KTH ELECTRIC tìm hiểu về cấu tạo, chức năng và ứng dụng của tủ điện xử lý nước thải trong bài viết sau.

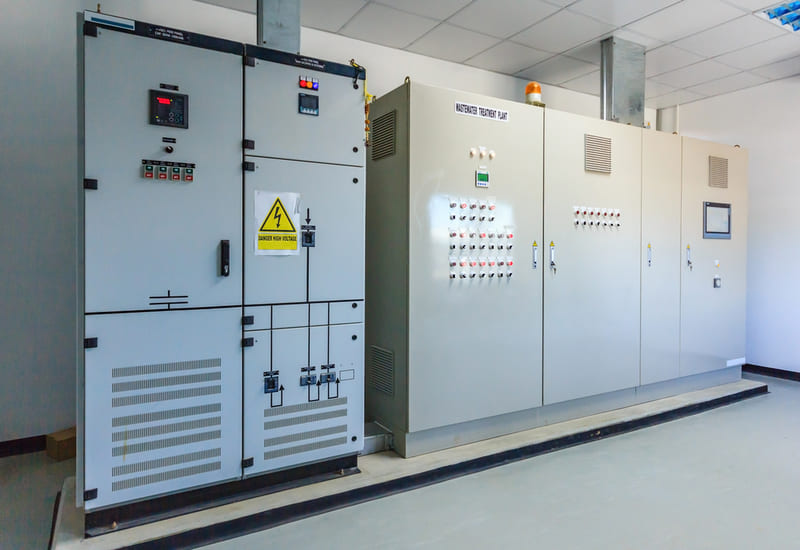

Tủ điện xử lý nước thải là gì?

Tủ điện xử lý nước thải là loại tủ điện điều khiển dùng để vận hành hệ thống xử lý nước thải bằng cách điều khiển các thiết bị bơm, khuấy trộn, thông gió,… theo quy trình công nghiệp quy định. Tủ điện này được sử dụng cho các nhà máy xử lý nước thải tập trung tại các khu công nghiệp hoặc khu dân cư.

Tủ điều khiển xử lý nước thải giúp người vận hành dễ dàng kiểm soát, theo dõi tổng quan hệ thống xử lý nước thải, các thông số kỹ thuật và phát hiện lỗi. Có thể cài đặt chương trình điều khiển để ngăn chặn tình trạng thiết bị chạy/dừng đột ngột, tự động chuyển sang thiết bị dự phòng khi có sự cố. Bên cạnh đó, đây là dòng tủ điện có tính bảo mật cao, tránh các tác nhân phá hoại điều chỉnh hoạt động xử lý nước thải và thay đổi các thông số kỹ thuật.

Chức năng của tủ điện xử lý nước thải

Tủ điện điều khiển xử lý nước thải sử dụng bộ điều khiển có chức năng điều khiển và bảo vệ các thiết bị điều khiển, đo lường, thi công như máy bơm, máy khuấy, quạt, van điều khiển, thiết bị đo lường,…

Tủ điện xử lý nước thải được thiết kế theo tiêu chuẩn kỹ thuật cao, tùy chỉnh theo yêu cầu hệ thống:

• Tủ sử dụng mạch điều khiển sao tam giác, điều khiển trực tiếp máy bơm.
• Tủ sử dụng biến tần và khởi động mềm để khởi động mô tơ máy bơm và thay đổi tốc độ, lưu lượng nước
• Tủ sử dụng bộ điều khiển PLC cho hệ thống xử lý nước thải thông minh, đòi hỏi độ chính xác cao và điều khiển theo chu kỳ.
• Tủ điều khiển theo các giá trị môi trường như nhiệt độ, áp suất, mực nước, pH, ORP, DO, thời gian, nồng độ clo, nồng độ kim loại nặng,..
• Tủ có chế độ điều khiển bằng tay hoặc tự động theo bộ điều khiển, có thể kết nối với màn hình HMI để thuận tiện thao tác và giám sát 24/24.
• Tủ được lập trình khởi động tuần tự nhằm giảm thiểu tác động của dòng điện khởi động đến hệ thống điện chung.

Tủ điều khiển hệ thống xử lý nước thải được coi là bộ não của toàn bộ hệ thống. Tủ là đầu mối điều khiển, giám sát hoạt động của tất cả các thiết bị trong hệ thống, đảm bảo hoạt động tuần tự và hiệu quả.

Cấu tạo và thông số tủ điện xử lý nước thải

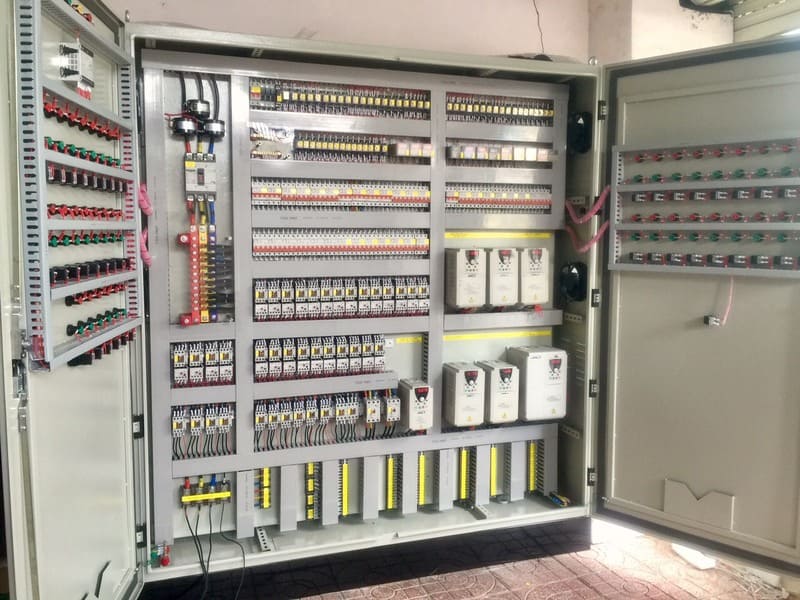

Tủ điện xử lý nước thải được thiết kế theo tiêu chuẩn công nghiệp, có vẻ ngoài sang trọng, bảo vệ nhiều lớp. Vỏ tủ làm từ thép sơn tĩnh điện hoặc inox. Bên trong tủ được chia thành các ngăn chức năng như ngăn điều khiển, ngăn chuyển mạch,…

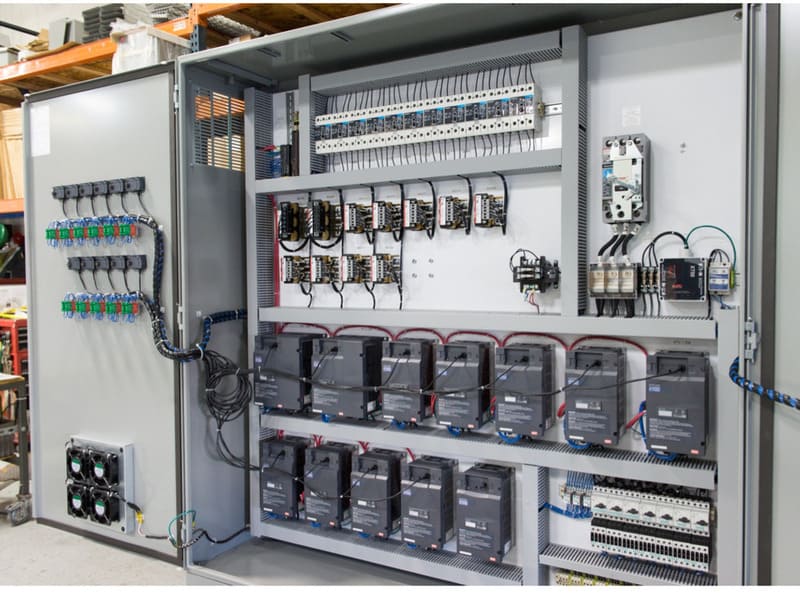

Các thiết bị bên trong tủ bao gồm bộ điều khiển, cầu dao, rơle, công tắc tơ, cảm biến, nguồn, thanh cái, dây cáp điện, đèn báo, màn hình hiển thị, công tắc, nút ấn… Hầu hết các tủ điều khiển xử lý nước thải tự động đều sử dụng bộ điều khiển PLC với ưu điểm tự động hóa cao. Ngoài ra, bộ điều khiển thời gian (Timer) và biến tần cũng được tích hợp trong nhiều mẫu tủ điện tương tự.

KTH ELECTRIC cung cấp một số thiết bị chính cho tủ xử lý nước thải bao gồm contactor, rơ le nhiệt và MCCB. Các sản phẩm của chúng tôi đều đạt tiêu chuẩn IEC, các chứng chỉ từ Dekra, Intertek, Kema Keur. Tham khảo các dòng sản phẩm tại:

Một số thông số cơ bản của tủ điện xử lý nước thải:

Phân loại tủ điện cho hệ thống xử lý nước thải

Dựa vào phương pháp hoạt động, tủ điện xử lý nước thải được phân thành tủ điều khiển thủ công, tủ bán tự động và tủ tự động.

Tủ điều khiển hệ thống xử lý nước thải thủ công

Người vận hành trực tiếp vận hành các công tắc, nút bấm để vận hành hệ thống. Hình thức này đòi hỏi người vận hành phải có kiến ​​thức, kinh nghiệm và thời gian giám sát chặt chẽ. Vì vậy, hiện nay hầu như không có tủ điều khiển thủ công thuần túy trong các nhà máy xử lý nước thải.

Tủ điều khiển xử lý nước thải bán tự động

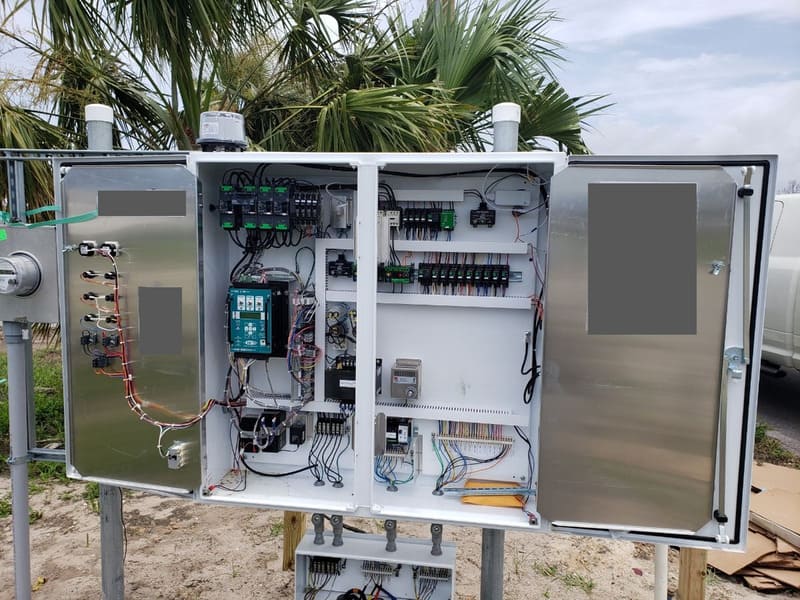

Hầu hết các thiết bị đều có định mức cài đặt sẵn như sử dụng phao để tắt máy bơm, rơ le thời gian để bật/tắt máy bơm,… Ngoài ra, một số máy bơm như máy bơm hóa chất, máy khuấy,… được điều khiển bằng tay. Loại tủ xử lý nước thải này đang được sử dụng phổ biến cho các trạm xử lý nước thải dưới 500m3.

Tủ điện xử lý nước thải tự động

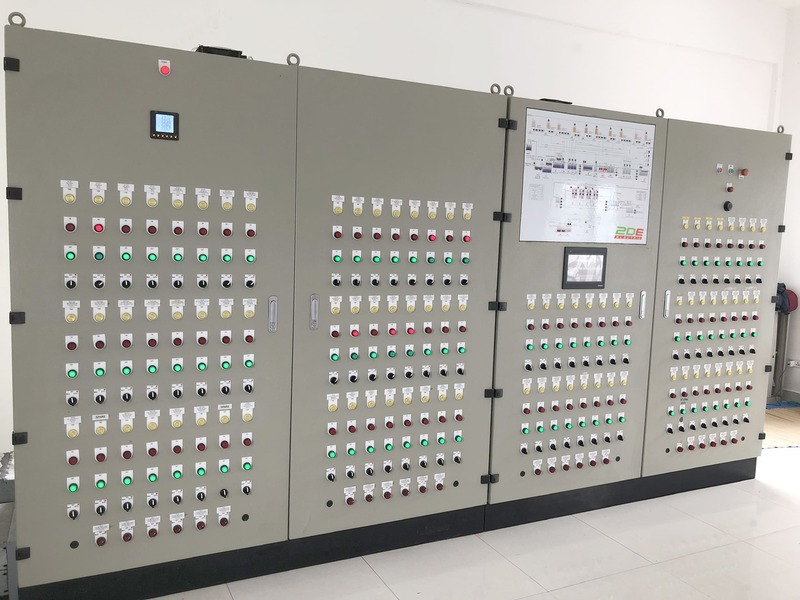

Tủ điện xử lý nước thải tự động được ưa chuộng cho các trạm xử lý nước thải có công suất từ ​​1000m3. Tủ hoạt động theo nguyên lý thu thập tín hiệu từ đèn báo mức, cảm biến oxy (cảm biến DO), cảm biến pH, lưu lượng kế… về bộ xử lý trung tâm PLC, kết hợp các giá trị cài đặt thời gian, nồng độ, chế độ luân phiên… trên bảng điều khiển HMI hoặc PC để điều khiển hệ thống theo chương trình được lập trình sẵn. Tủ xử lý nước thải tự động tối ưu hóa chi phí điện và hóa chất thông qua việc sử dụng bơm định lượng axit/ăn da theo ngưỡng pH đã đặt và sử dụng bộ biến tần cho động cơ máy thổi khí để đảm bảo vận hành hiệu quả tối đa.

Tủ nước thải tự động khá dễ dàng trong việc điều khiển, điều khiển, giám sát tổng thể hệ thống xử lý nước thải, lưu trữ các thông số đo (pH, DO, COD, BOD, FM) và sai số theo thời gian thực. Thời gian hoạt động của thiết bị luôn được cập nhật, thông báo kịp thời khi đến hạn bảo trì. Sử dụng đèn cảnh báo, còi báo động, hiển thị cảnh báo trên màn hình HMI/SCADA để phát hiện nhanh các lỗi động cơ, bình nước đầy, sự cố thiết bị,…

Ứng dụng tủ điện cho hệ thống xử lý nước thải

Tủ điện xử lý nước thải được ứng dụng để xử lý hệ thống nước thải tập trung trong nhiều ngành, lĩnh vực như:

• Nhà máy xử lý nước thải công nghiệp: Thu hồi, quản lý và xử lý nước thải từ các nhà máy, nhà kho, ký túc xá,…
• Nhà máy xử lý nước thải tập trung: Xử lý nước thải tự nhiên từ sông, hồ, khu dân cư,…
• Khu xử lý nước thải độc lập: Phục vụ các công trình lớn như sân bay, bến cảng, bệnh viện, trường học,…
• Trạm xử lý nước thải nông nghiệp: Thu gom và xử lý nước thải từ các trang trại, cơ sở sản xuất nông nghiệp, cơ sở chế biến thủy sản,…

Đóng vai trò là đầu mối quan trọng trong quản lý và xử lý nước thải, các nhà máy xử lý bắt buộc phải trang bị tủ điều khiển xử lý nước thải. Dòng tủ điện này mang đến khả năng điều khiển, giám sát, cảnh báo, liên lạc hiệu quả cho các hoạt động xử lý chất lượng nước, góp phần tăng hiệu quả sản xuất và đảm bảo an toàn cho môi trường.
