Tủ điện phân phối DB: Cấu tạo, nguyên lý và ứng dụng

Lê Hồng Phong

Tủ phân phối DB là dòng tủ phân phối hạ thế phổ biến, được sử dụng trong nhiều công trình lớn nhỏ phục vụ mục đích sinh hoạt, thương mại và sản xuất. Dòng điện định mức qua tủ DB có thể đạt tới 1000A, cấp trực tiếp cho thiết bị hoặc nhóm thiết bị tiêu thụ. Trong bài viết này, KTH ELECTRIC gửi đến các bạn thông tin về cấu tạo, chức năng và ứng dụng của tủ điện DB.

Tủ phân phối DB là gì?

Tủ điện DB (Distribution Board) là tủ điện phân phối trong hệ thống điện hạ thế của các công trình điện công nghiệp và dân dụng. Tủ DB được lắp đặt phía sau tủ phân phối MSB hoặc tủ phân phối MDB tại các nút chia tải và nhận điện. Ở đầu ra, tủ phân phối DB được đặt gần các thiết bị tải và phân phối dòng điện tại đó.

Nhiệm vụ của tủ DB là hỗ trợ truyền tải điện từ nguồn đến phụ tải, bảo vệ phụ tải khỏi quá tải, ngắn mạch và các tình huống khác. Đồng thời, loại tủ điện này góp phần cách ly các thiết bị điện bên trong với những tác động tiêu cực từ bên ngoài, đảm bảo an toàn cho người vận hành và người sử dụng điện.

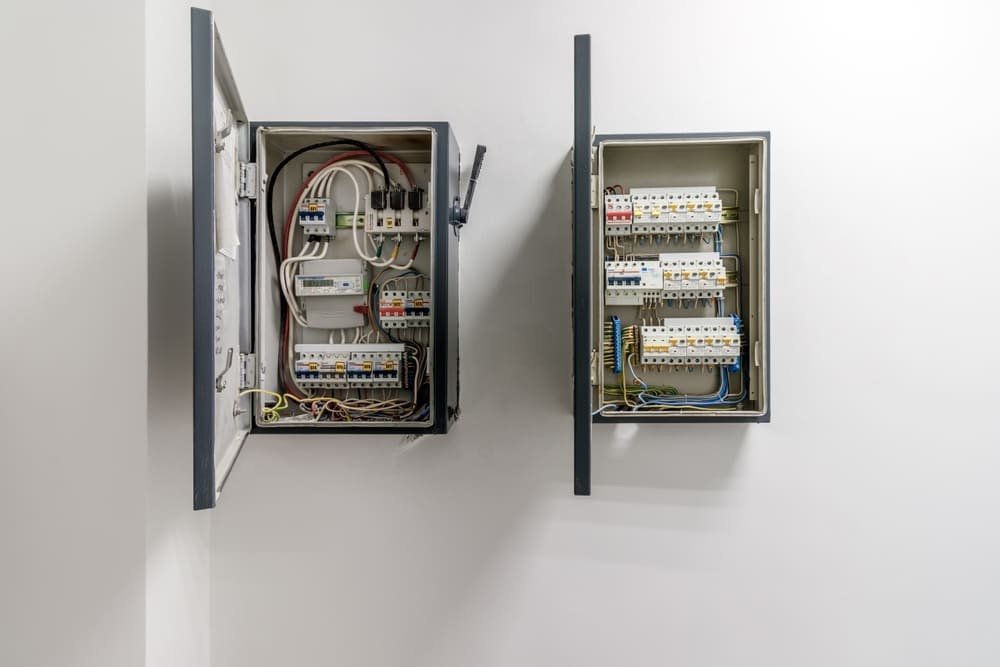

Cấu tạo tủ phân phối DB

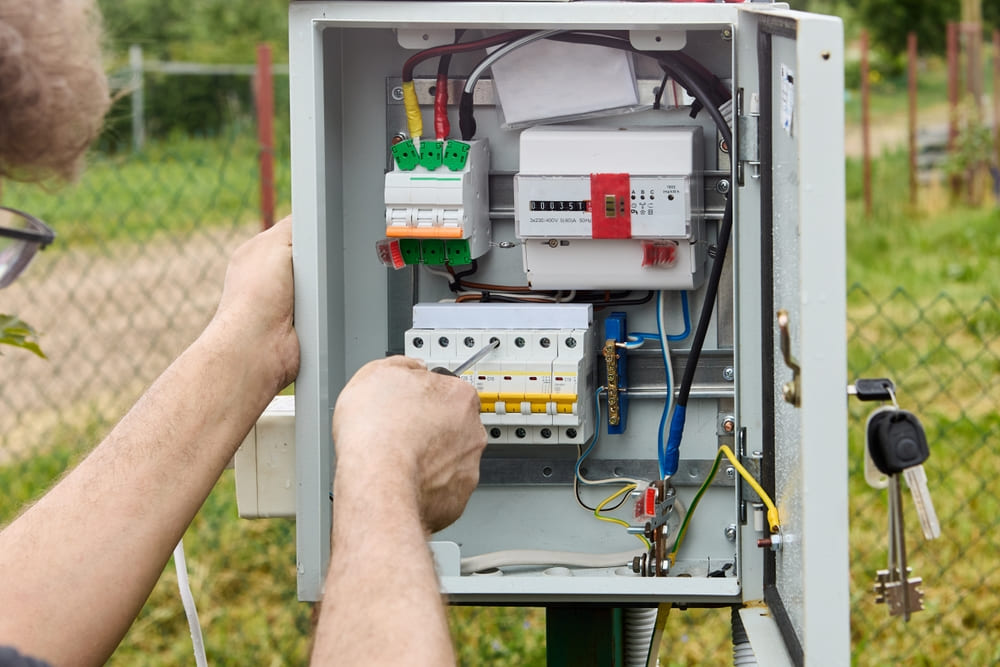

Tủ phân phối DB có kích thước nhỏ. Vỏ tủ DB được làm từ thép gia công hoặc nhôm, sơn tĩnh điện, đạt tiêu chuẩn bảo vệ IP43, IP44, IP54,…. Kết cấu vỏ tủ chắc chắn, thuận tiện cho việc lắp đặt, bố trí các thiết bị bên trong và bảo vệ thiết bị. Bên trong tủ bao gồm các thiết bị bao gồm: MCB/MCCB, cầu chì, đèn báo, đồng hồ đo điện áp – đồng hồ đo dòng điện – đồng hồ đo điện năng tiêu thụ và một số linh kiện.

Tủ điện DB có thể có 1 hoặc nhiều ngăn chức năng tùy theo kích thước và vai trò của tủ. Các ngăn có thể chia thành ngăn thiết bị đo và ngăn thiết bị chuyển mạchngăn chứa thiết bị chất lượng điện, hệ thống thanh cái… Bên ngoài tủ có các cổng cáp điện, cổng lắp đặt, mặt đồng hồ và đèn báo.

Thông số kỹ thuật tủ phân phối DB:

Chức năng của tủ điện DB

Chức năng của tủ phân phối DB bao gồm cấp điện cho tải, bảo vệ an toàn điện, đóng cắt khi có sự cố.

Chức năng phân phối điện:

• Tủ DB nhận điện từ nguồn điện, tủ MSB, tủ MDB để phân phối đến các thiết bị điện trong hệ thống.
• Từ tủ điện DB chia thành nhiều tuyến để phân phối điện đến từng nhóm thiết bị điện hoặc từng khu vực.

Chức năng bảo vệ điện:

• Tủ điện DB có các thiết bị bảo vệ, chuyển mạch nhằm bảo vệ các thiết bị điện phía tải khi phát hiện sự cố ở phía nguồn.
• Tủ điện DB được trang bị các thiết bị đo điện và thiết bị cảnh báo khi có sự cố về điện.

Chức năng cách ly điện:

• Cấu trúc tủ DB khép kín, cách nhiệt, cách ly các thiết bị bên trong với môi trường bên ngoài và cách ly người sử dụng khỏi các rủi ro về điện.
• Tủ DB có khóa an toàn ngăn chặn sự truy cập trái phép vào bên trong tủ.

Một số chức năng khác của tủ phân phối DB: thẩm mỹ cho không gian lắp đặt, điều chỉnh cấp điện áp, hạn chế rủi ro khi có thiên tai, hỏa hoạn.

Lợi ích khi sử dụng tủ điện DB

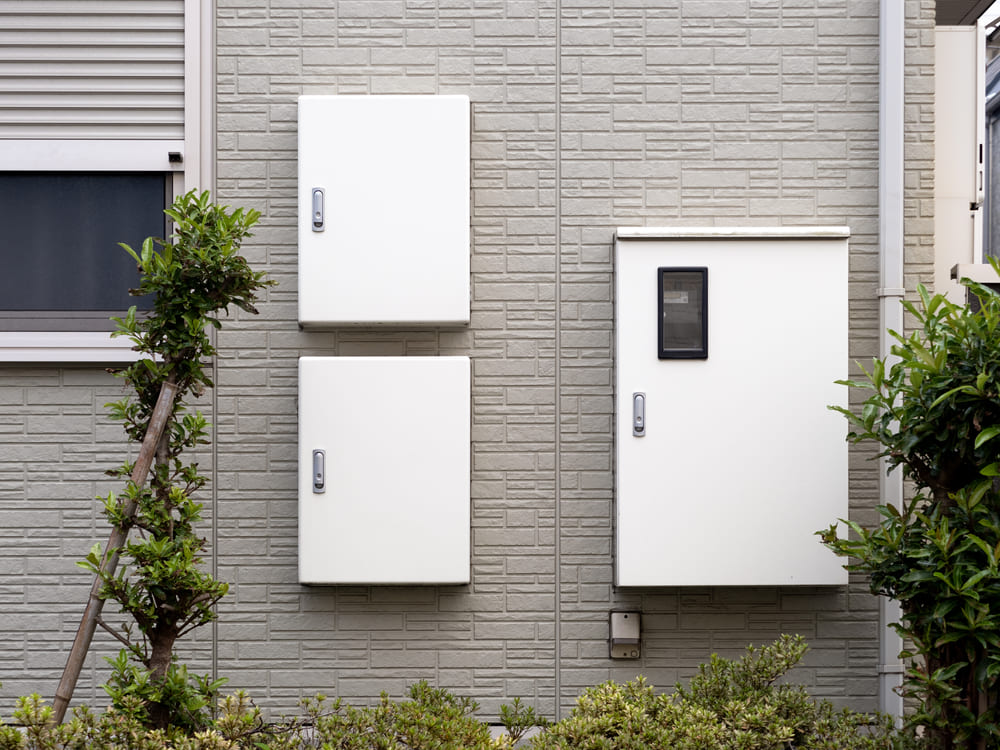

Hầu hết các tủ phân phối DB đều có thiết kế mở, dễ dàng mở rộng, lắp ráp để tăng công suất thiết kế. Loại tủ điện hạ thế này có kết cấu kín, giúp các thiết bị bên trong không bị bào mòn bởi nắng, bụi, mưa, hơi ẩm,… Tủ có thể lắp đặt trên tường hoặc trên cao tùy theo vị trí.

Vị trí các vị trí các cổng cáp, đèn báo, đồng hồ… trên tủ DB rõ ràng, khoa học, thuận tiện cho việc lắp đặt, vận hành và bảo trì sau này. Tải lớn nhất cho phép đi qua tủ DB có thể lên tới 1000A. Chất lượng vỏ tủ và các thiết bị bên trong rất cao, ổn định về hiệu năng. Vì vậy, việc sử dụng tủ DB khi vận hành điện sẽ an toàn và hiệu quả hơn rất nhiều so với việc đặt thiết bị trên trần nhà.

Ứng dụng của tủ điện DB

Với vai trò đảm bảo hoạt động cho các hệ thống tải vừa và nhỏ, tủ phân phối DB được ứng dụng rộng rãi trong các hệ thống điện dân dụng, thương mại và sản xuất:

• Tòa nhà văn phòng, căn hộ, bệnh viện, trường học, bến cảng, sân bay, nhà ga, v.v.
• Siêu thị, trung tâm mua sắm, trung tâm hội nghị, nhà hàng, khách sạn,…
• Các nhà máy sản xuất, công trường, nhà máy, trang trại,…

Hầu hết các tủ DB đều được cấp nguồn từ nguồn hoặc từ tủ điện MDB, kết nối trực tiếp với hệ thống cơ khí, hệ thống bơm, động cơ, hệ thống chiếu sáng,…
