Tủ điện nhẹ là gì? Vai trò và ứng dụng trong đời sống

Lê Hồng Phong

Trong hầu hết các hệ thống chiếu sáng, camera, hệ thống internet,… bạn có thể dễ dàng bắt gặp các tủ điện nhẹ – thiết bị đóng vai trò chứa đựng, bảo vệ các thiết bị điện bên trong. Vậy tủ điện nhẹ là gì? Chiếc tủ điện này có vai trò gì trong cuộc sống? Bạn có thể tìm hiểu qua bài viết của chúng tôi.

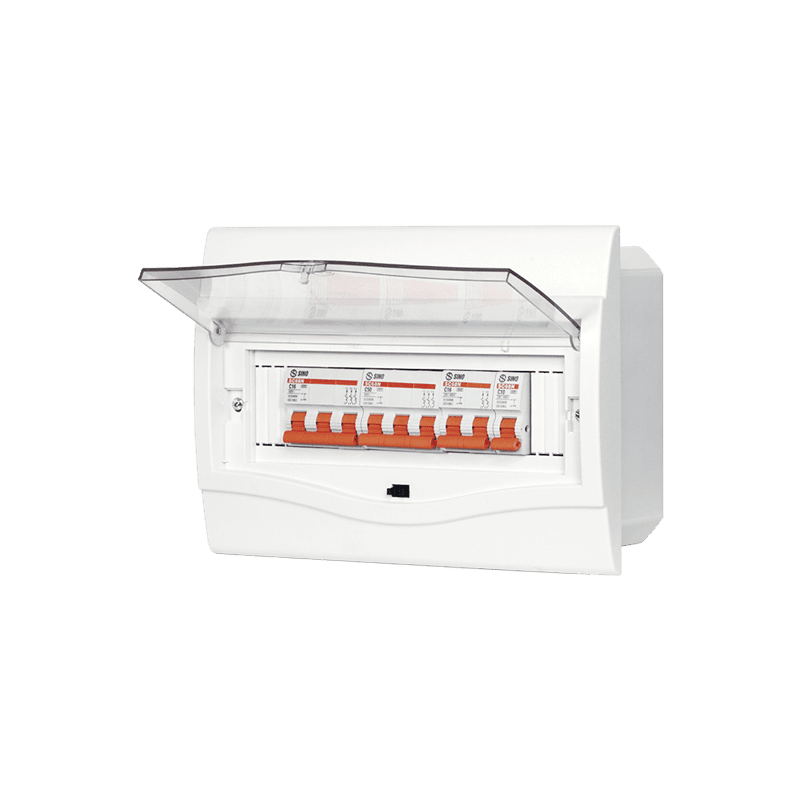

Khái niệm tủ điện nhẹ

Tủ điện nhẹ (còn gọi là ELV – Tủ điện siêu thấp) là một phần không thể thiếu trong hệ thống điện nhẹ, thường hoạt động ở điện áp thấp (dưới 50VAC hoặc 120VDC), có chức năng chính là điều khiển hoạt động của các thiết bị trong hệ thống camera giám sát, báo cháy, điều khiển ánh sáng, hệ thống âm thanh,…

Tủ điện nhẹ có thiết kế nhỏ gọn, dễ lắp đặt với lớp vỏ được làm từ chất liệu chính là thép, bên ngoài được sơn tĩnh điện giúp tăng độ bền, chống rò rỉ điện cũng như bảo vệ các linh kiện, mạch điện bên trong. Thiết bị này thường được sử dụng trong các ứng dụng đơn giản của hộ gia đình, văn phòng, công trình xây dựng nhỏ…

IEC 61439-3 là tiêu chuẩn quốc tế phổ biến áp dụng cho vỏ inox của tủ điện nhẹ, quy định các thông số trong thiết kế, chế tạo tủ điện đảm bảo an toàn, hiệu quả trong việc điều khiển, bảo vệ các thiết bị điện.

• Tải tối đa: 63A
• Điện áp tối đa: 220VAC
• Số lượng module = 18mm9, 12, 18, 24, 27, 36, 54
• Tần số: 50/60 Hz

Ngoài ra, khoảng cách giữa hai dãy tủ điện nhẹ cũng là tiêu chuẩn quan trọng để đảm bảo không có quá nhiều tủ điện đặt trong một diện tích nhỏ, dẫn đến nguy cơ cháy nổ hay các vấn đề khác như cản trở việc tiếp cận và bảo trì tủ điện. Theo tiêu chuẩn này, khoảng cách giữa hai dãy tủ điện nhẹ phải là 150mm.

• Khoảng cách giữa 2 hàng: 150mm
• Cấp độ bảo vệ: IP31
• Chất liệu thân và vỏ tủ: Được làm bằng thép sơn tĩnh điện
• Màu sắc: RAL 7232/ 7035
• Độ dày tấm thép hộp và nắp: 0,8mm
• Thiết bị đầu vào: RCCB, RCBO và MCB

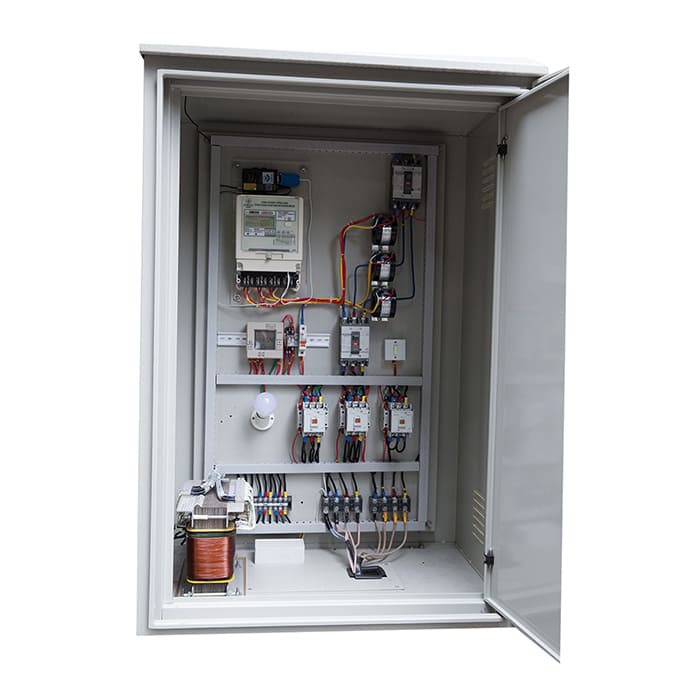

Cấu tạo tủ điện ELV

Tương tự như tủ điện dân dụng, cấu tạo cơ bản của tủ điện nhẹ cũng bao gồm 2 bộ phận chính: vỏ tủ và các linh kiện, thiết bị bên trong.

• Vỏ tủ: Được làm bằng thép, sơn tĩnh điện bên ngoài, có chức năng chứa đựng, bảo vệ các thiết bị điện và các bộ phận bên trong khỏi các tác động từ bên ngoài như bụi bẩn, độ ẩm, nước, va đập…
• Thiết bị chuyển mạch: Là cầu dao/cầu chì để bảo vệ hệ thống khỏi quá tải và ngắn mạch.
• Thiết bị điều khiển: Chẳng hạn như bộ điều khiển trung tâm, bộ định tuyến, bộ chuyển đổi để kết nối và điều khiển các thiết bị ngoại vi, contactor – rơle để tự động chuyển mạch hoặc đóng mở cầu dao bằng điều khiển từ xa.
• Các thiết bị được kết nối: Các đầu nối, đầu cuối, dây cáp, giắc cắm… để kết nối dây dẫn với các thiết bị trong hệ thống.
• Các module mở rộng: Một số tủ điện nhẹ có thể tích hợp các module mở rộng như module giao tiếp, module giao tiếp.

Tùy theo yêu cầu của từng hệ thống cụ thể, tủ điện nhẹ còn được trang bị thêm các thiết bị hiển thị như đèn báo, màn hình hiển thị, loa âm thanh, hay thiết bị chống sét,…

Lợi ích của việc sử dụng tủ điện nhẹ

Tủ điện nhẹ hiện nay đóng vai trò quan trọng trong việc đảm bảo tính thẩm mỹ cho công trình cũng như bảo vệ thiết bị và người sử dụng.

An toàn và được bảo vệ

Tủ điện nhẹ được thiết kế với lớp vỏ ngoài được làm từ chất liệu cao cấp, chống va đập giúp bảo vệ các thiết bị điện khỏi các tác động từ bên ngoài, giảm thiểu nguy cơ cháy nổ cũng như đảm bảo an toàn cho người sử dụng.

Quản lý và bảo trì dễ dàng

Tủ điện nhẹ là nơi tập trung các thiết bị điều khiển, giúp con người dễ dàng quản lý, giám sát hoạt động của các thiết bị, hệ thống điện trong mạng điện nhẹ.

Tủ điện nhẹ cũng dễ bảo trì, sửa chữa hơn các loại tủ điện khác. Người vận hành có thể dễ dàng tiếp cận và xử lý sự cố một cách nhanh chóng.

Tiết kiệm không gian

Tủ điện nhẹ thường được thiết kế nhỏ gọn, dễ lắp đặt, giúp tiết kiệm không gian cho các công trình. So với tủ dân dụng hay tủ công nghiệp, loại tủ điện này phù hợp để đặt ở những vị trí nhỏ, hẹp mà không ảnh hưởng đến không gian sử dụng.

Tiết kiệm chi phí

Tủ điện ELV hoạt động ở điện áp thấp nên tiết kiệm điện năng tiêu thụ. Hơn nữa, chi phí lắp đặt và vận hành loại tủ này cũng thấp hơn so với các loại tủ điện khác.

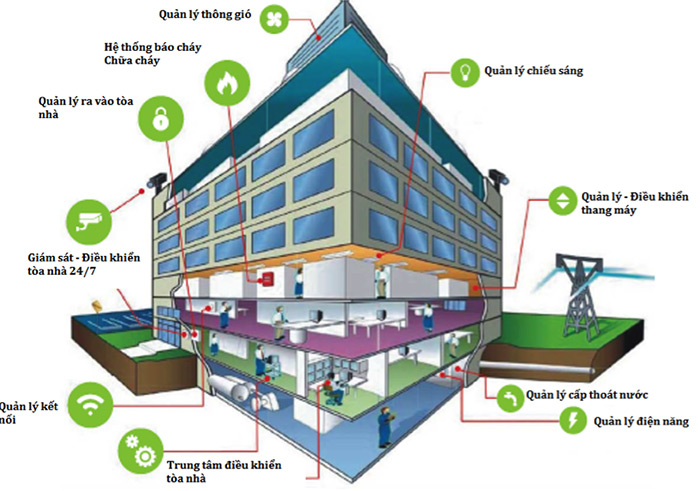

Ứng dụng tủ điện nhẹ trong cuộc sống

Tủ điện nhẹ là thiết bị không thể thiếu trong hệ thống điện nhẹ. Bạn có thể dễ dàng tìm thấy những loại tủ này trong nhiều hệ thống như hệ thống chiếu sáng, camera giám sát, hệ thống mạng… trong các căn hộ, tòa nhà thông minh, căn hộ cao cấp, văn phòng hiện đại.

Ứng dụng cụ thể của tủ điện nhẹ trong các hệ thống sau:

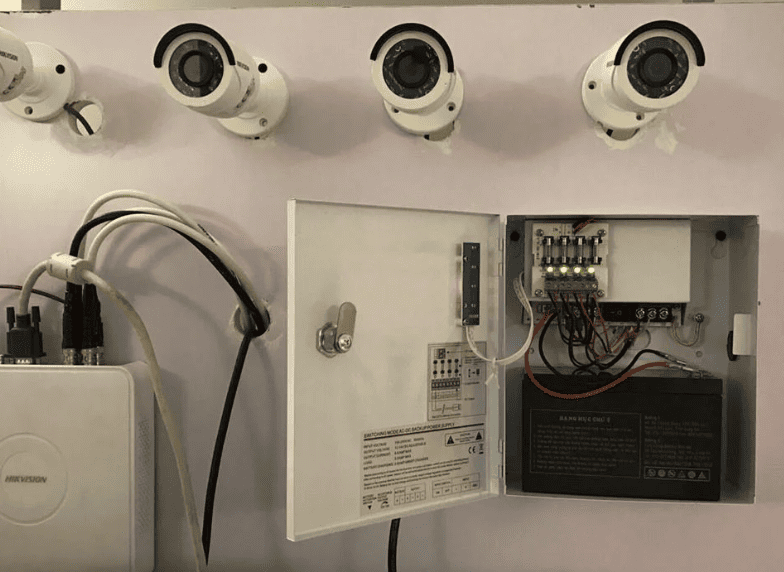

• Hệ thống an ninh, camera giám sát: Tủ điện nhẹ chứa các thiết bị có chức năng quan sát, giám sát an ninh của ngôi nhà, tòa nhà, công ty hoặc công trình xây dựng.

• Hệ thống kiểm soát truy cập: Tủ điện loại này thường được sử dụng để kiểm soát việc ra vào cửa hàng, công trường và thang máy.
• Hệ thống âm thanh công cộng và hệ thống cảnh báo sớm: Chứa các thiết bị chịu trách nhiệm truyền thông tin, thông báo và thông báo khẩn cấp. Tủ điện trong các hệ thống này còn được tích hợp loa âm thanh có chức năng cảnh báo.
• Hệ thống truyền hình vệ tinh, Internet và truyền hình cáp: Loại tủ điện này có thể chứa các thiết bị như modem Wi-Fi, bộ định tuyến, bộ chuyển mạch hoặc bộ chia tín hiệu, bộ khuếch đại và các thiết bị liên quan đến internet, tivi, giúp đảm bảo chất lượng tín hiệu và phân phối đến các thiết bị kết nối internet trong nhà.
• Hệ thống báo cháy: Khi xảy ra sự cố cháy nổ tại các tòa nhà, dự án, khu vui chơi giải trí,… các thiết bị chuyển mạch, điều khiển trong hệ thống báo cháy sẽ phát hiện và báo động. Ngoài ra, hệ thống báo cháy còn được tích hợp với hệ thống thông tin liên lạc nội bộ của lực lượng cứu hỏa thông qua hệ thống tủ điện chiếu sáng.
• Hệ thống thông tin liên lạc nội bộ: Được sử dụng trong các tòa nhà cao tầng, kết hợp với thang máy và quản lý bãi đỗ xe. Trong các tủ điện nhẹ còn có một hệ thống liên lạc nội bộ đặc biệt gọi là Nurse Call, thường được sử dụng trong các bệnh viện.
• Hệ thống điều khiển ánh sáng: Hệ thống này có thể tự động điều khiển và giám sát hệ thống chiếu sáng trong tủ chiếu sáng.

• Hệ thống âm thanh hội nghị, hội thảo: Có khả năng kết hợp với phiên dịch viên trong phòng hội thảo hoặc trung tâm hội nghị quốc tế.

Nhóm thiết bị tủ điện nhẹ của KTH ELECTRIC

Tùy theo từng ứng dụng cụ thể, tủ điện ELV sẽ được cấu thành từ các thiết bị, linh kiện điện khác nhau. Tuy nhiên, thiết bị chuyển mạch (bộ tuần hoàn/cầu dao) và thiết bị điều khiển (công tắc tơ, rơle) là hai nhóm thiết bị cơ bản tạo nên tủ điện nhẹ nói chung.

KTH ELECTRIC hiện cung cấp các thiết bị chuyển mạch phổ biến như RCCB, RCBO, MCB và các thiết bị điều khiển: contactor, rơle nhiệt thích hợp sử dụng trong tủ điện nhẹ. Các thiết bị của chúng tôi được sản xuất trên dây chuyền công nghệ hiện đại, đáp ứng đầy đủ các tiêu chuẩn quốc tế như IEC/EN, UL,… được kiểm định và giám sát tại các phòng thí nghiệm hàng đầu thế giới và tương thích rộng rãi với nhiều thiết bị, hệ thống.

Tham khảo nhóm thiết bị phù hợp cho tủ điện nhẹ của KTH ELECTRIC:

Một số câu hỏi về tủ điện ELV

Câu 1: Tủ điện nhẹ được phân loại như thế nào?

Hồi đáp: Tủ điện nhẹ được phân loại theo vị trí lắp đặt như sau:

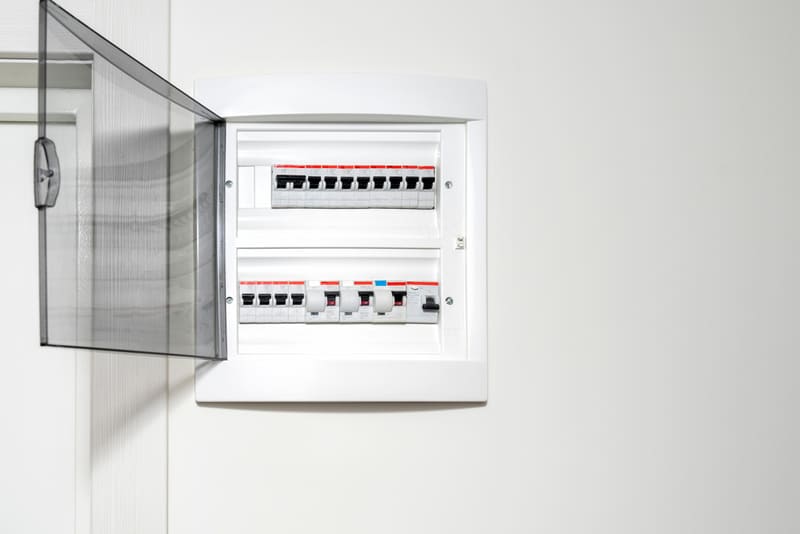

• Tủ âm tường: Thường được lắp đặt phía trong tường để tiết kiệm không gian và đảm bảo tính thẩm mỹ cho công trình. Loại tủ điện này có kích thước nhỏ, phù hợp với những vị trí lắp đặt cụ thể.

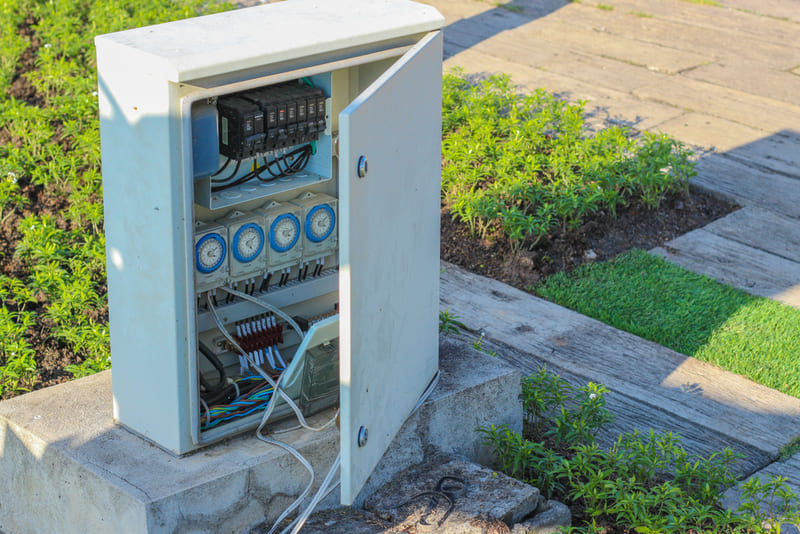

• Tủ ngoài trời: Thiết kế chắc chắn, chống nước và chống bụi, phù hợp với môi trường khắc nghiệt.

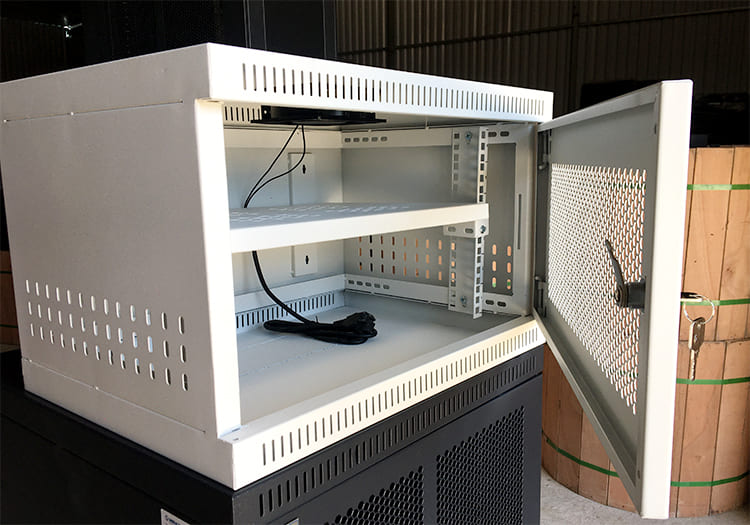

• Tủ rack máy chủ: Tủ kim loại chuyên dụng dùng trong trung tâm dữ liệu, chuyên chứa và bảo vệ các thiết bị điện tử, đặc biệt là các thiết bị mạng như switch, router, server, modem, bộ nguồn, cáp,…

Câu hỏi 2: Tủ điện nhẹ có cần bảo trì định kỳ không?

Hồi đáp: Có. Các nhà sản xuất khuyến cáo nên bảo dưỡng định kỳ tủ điện nhẹ khoảng 6 tháng một lần. Tuy nhiên, nếu môi trường đặt tủ điện ẩm ướt, nhiều bụi bẩn hoặc có các yếu tố khắc nghiệt khác thì thời gian bảo trì có thể ngắn hơn (3 – 4 tháng một lần) để đảm bảo an toàn và bền bỉ cho tủ điện.

Câu 3: Cần lưu ý gì khi sử dụng tủ điện nhẹ?

Hồi đáp: Để tủ điện nhẹ hoạt động tốt và đảm bảo tuổi thọ, bạn cần chú ý một số vấn đề quan trọng:

• Đảm bảo nguồn điện cấp vào tủ ổn định và đúng điện áp.
• Lựa chọn tủ điện nhẹ có chất liệu, kích thước phù hợp với môi trường và vị trí lắp đặt.
• Định kỳ kiểm tra các thiết bị bên trong tủ để ngăn ngừa và kiểm soát các sự cố.
• Thực hiện bảo trì, sửa chữa thường xuyên các tủ điện nhẹ để đảm bảo tuổi thọ và hiệu suất hoạt động.

Như vậy, chúng tôi đã giới thiệu đến các bạn những thông tin quan trọng về tủ điện nhẹ. Hy vọng bạn hài lòng với những kiến ​​thức KTH ELECTRIC cung cấp. Các thông tin khác liên quan đến tủ điện các bạn có thể tìm hiểu thêm tại: https://btb-electric.com/vi/tin-tuc/kien-thuc-nganh/kien-thuc-tu-dien/.
