Tủ điện MCC – Thông số kỹ thuật, cấu tạo và ứng dụng

Lê Hồng Phong

Tủ điện MCC là dòng tủ công nghiệp được sử dụng rộng rãi trong các hệ thống điện sử dụng động cơ công suất lớn. Tủ điều khiển MCC được coi là “dây dẫn” điều khiển linh hoạt và hiệu quả các động cơ, máy bơm,… giúp tăng hiệu suất hoạt động. Bài viết dưới đây của KTH ELECTRIC sẽ giúp bạn hiểu thêm về tủ MCC: thông số kỹ thuật, cấu tạo, ứng dụng và phương pháp khởi động.

Khái niệm về tủ MCC

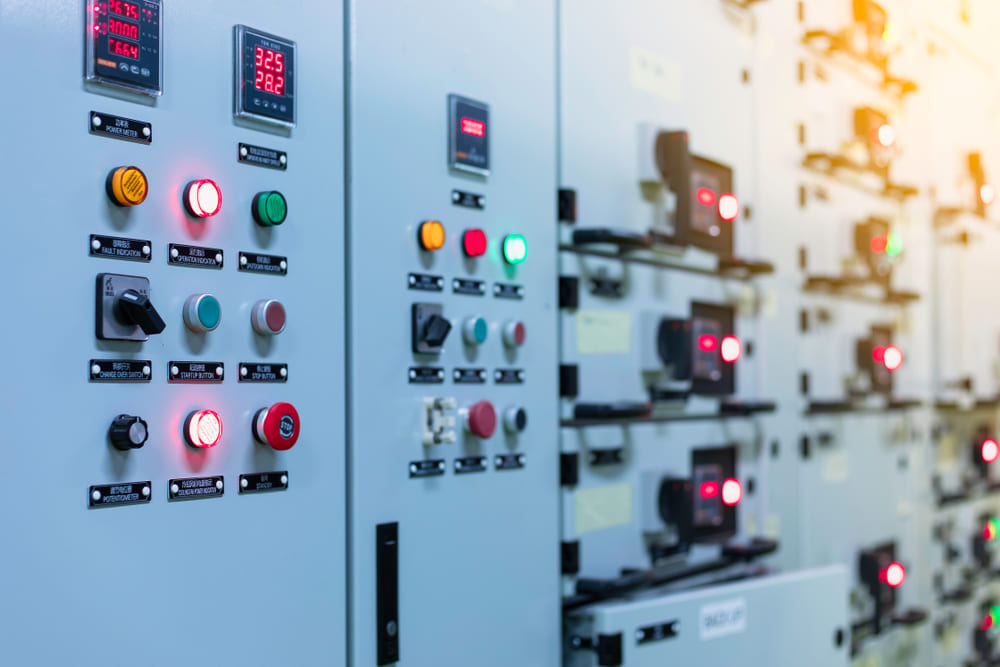

Tủ điện MCC (Motor Control Center) là tủ điều khiển điện công nghiệp trung tâm, có nhiệm vụ điều khiển động cơ trong hệ thống điện. Hiện hành tủ điện Điều này được sử dụng để phân phối công suất động cơ, kiểm soát tốc độ, điều chỉnh hướng quay và bảo vệ động cơ công suất cao.

Thông số kỹ thuật và kết cấu tủ điện MCC

Dưới đây là thông số kỹ thuật cơ bản của tủ điện MCC:

• Tiêu chuẩn áp dụng: IEC 60439-1, IEC 60529
• Điện áp định mức: 220 – 230 VAC / 380 – 415 VAC
• Mức dòng cắt: 6kA – 50kA
• Tần số: 50Hz / 60Hz
• Dòng điện tối đa: 1200A
• Công suất động cơ: 1500W – 630000W
• Cấp độ bảo vệ (IP): IP43 – IP55
• Nhiệt độ tăng tối đa: 50 độ C

Cấu tạo tủ MCC gồm 2 phần: vỏ tủ và các thiết bị bên trong:

• Vỏ tủ: Được làm từ hợp kim nhôm sơn tĩnh điện, dạng hộp, chia thành nhiều ngăn dọc. Các ngăn được chia thành điều khiển điện áp thấp (động cơ 230V – 1000V) và điều khiển điện áp cao (động cơ 1000V – 15kV).
• Thiết bị: Bộ khởi động (biến tần, khởi động mềm, biến tần khởi động trực tiếp, khởi động cứng hoặc biến áp), bộ điều khiển trung tâm, MCCB, MCB, contactor, rơle nhiệt,… Tất cả các thiết bị đều được liên kết với hệ thống khóa liên động an toàn, giảm thiểu rủi ro khi vận hành hoặc bảo trì.

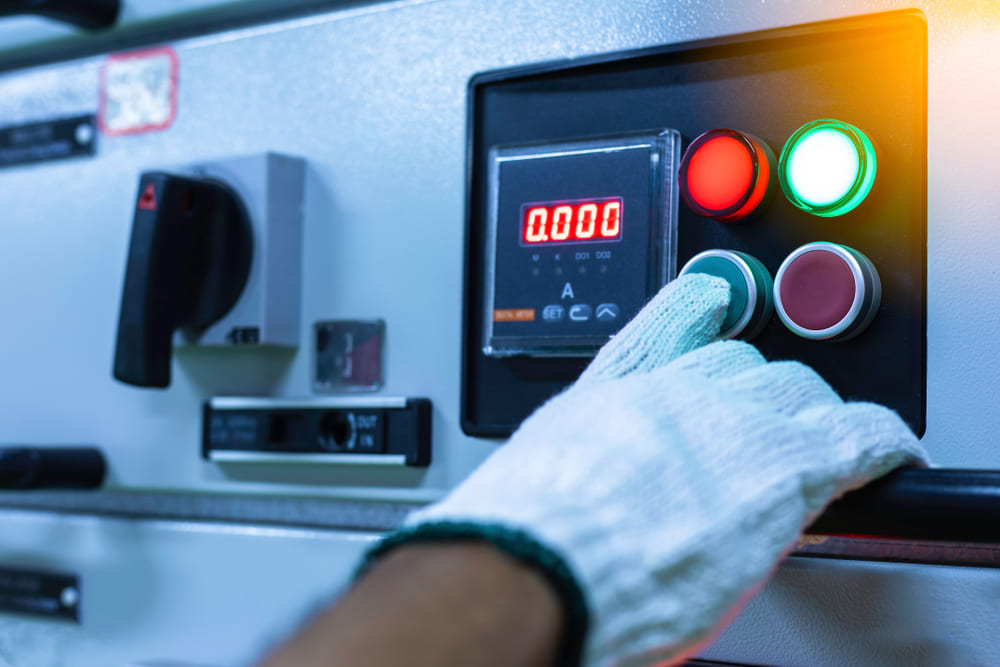

Các phương pháp khởi động tủ điều khiển MCC

Các phương pháp khởi động tủ điện MCC phổ biến là khởi động cứng, khởi động mềm và biến tần.

Khởi đầu khó khăn (sao – tam giác)

Khởi động cứng là phương pháp thường được áp dụng cho động cơ công suất nhỏ nối mạch sao-tam giác. Ưu điểm của loại khởi động tủ MCC này là chi phí thấp, dễ kiểm tra dây kết nối, dễ lắp đặt và sửa chữa. Nhưng phương pháp khởi động này có một số nhược điểm là chỉ dùng cho động cơ nhỏ dưới 10kW, phạm vi khởi động hạn chế, dòng khởi động có công suất nhỏ.

Khởi động mềm

Phương pháp khởi động mềm áp dụng cho động cơ có công suất vận hành từ trung bình đến lớn. Có nhiều cách để thực hiện phương pháp khởi động này, chủ yếu là điều áp AC và chuyển đổi tần số.

Ưu điểm của khởi động mềm là dễ điều chỉnh với phạm vi điều chỉnh rộng và vận hành khá ổn định, dễ điều chỉnh tốc độ động cơ, chi phí đầu tư vừa phải. Điểm trừ là tủ MCC dùng cho khởi động mềm khó thiết kế và bảo trì, dòng điện khó điều chỉnh, dễ mắc lỗi khi điều chỉnh.

Bắt đầu sử dụng biến tần

Tủ điều khiển MCC sử dụng biến tần hoạt động bằng cách thay đổi tần số dòng điện qua cuộn dây động cơ, từ đó giúp điều khiển tốc độ động cơ liên tục trong suốt quá trình hoạt động của thiết bị.

Ưu điểm của phương pháp khởi động này là tiết kiệm năng lượng, tận dụng tối đa công suất làm việc, bảo vệ động cơ không bị quá tải, mất pha hay thay đổi điện áp đột ngột, kéo dài tuổi thọ của động cơ.

Tham khảo thông tin các dòng tủ điều khiển khác: Tủ điều khiển tự động hóa PLC

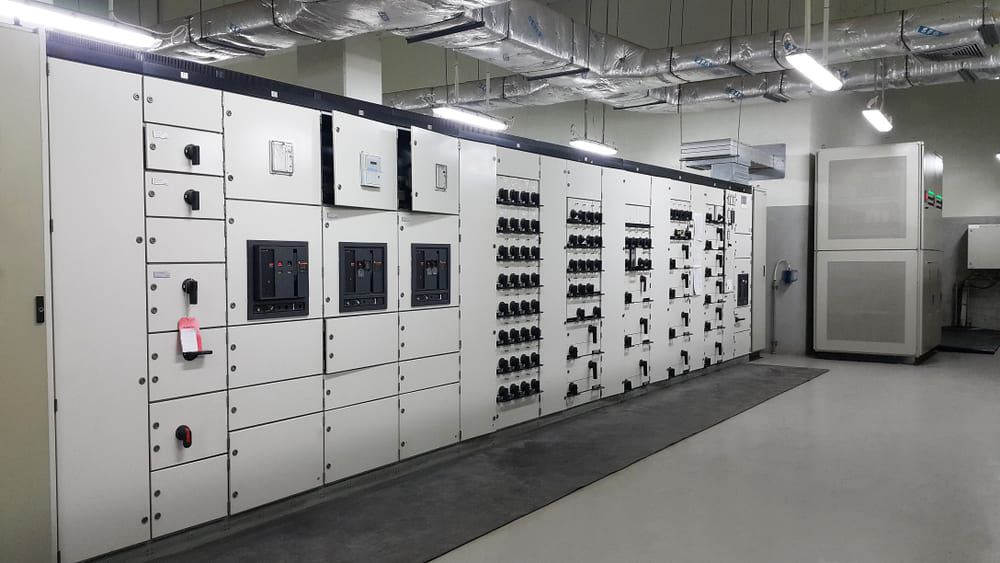

Lợi ích khi vận hành tủ điện MCC

Lắp đặt và vận hành tủ điện MCC giúp nâng cao hiệu quả làm việc và chi phí vận hành cho các ứng dụng cần giám sát chặt chẽ nhiều động cơ trong hệ thống. Các dự án sử dụng tủ MCC như nhà máy sản xuất sẽ tiếp tục tối ưu hóa chi phí đầu tư không gian và thiết bị. Mặt khác, dòng tủ điện này có thiết kế đơn giản, dễ dàng tháo lắp, bảo trì, linh hoạt mở rộng công suất khi có yêu cầu.

Nhờ có nhiều phương pháp khởi động đa dạng như khởi động sao – tam giác, biến tần, khởi động mềm,… nên việc thiết kế, lắp đặt tủ MCC khá nhanh chóng, đáp ứng tốt nhu cầu của đơn vị sử dụng. Thiết kế kết nối tủ điều khiển Đây là hình thức tối giản, tiết kiệm không gian. Hệ thống sẵn sàng lắp đặt thêm thiết bị khi cần thiết. Động cơ, thiết bị đặt trong tủ MCC hạn chế tác hại của môi trường ăn mòn và tăng tuổi thọ hoạt động. Cùng với đó, sử dụng tủ MCC giúp người vận hành dễ dàng điều khiển toàn bộ hệ thống động cơ, kể cả những động cơ không hoạt động.

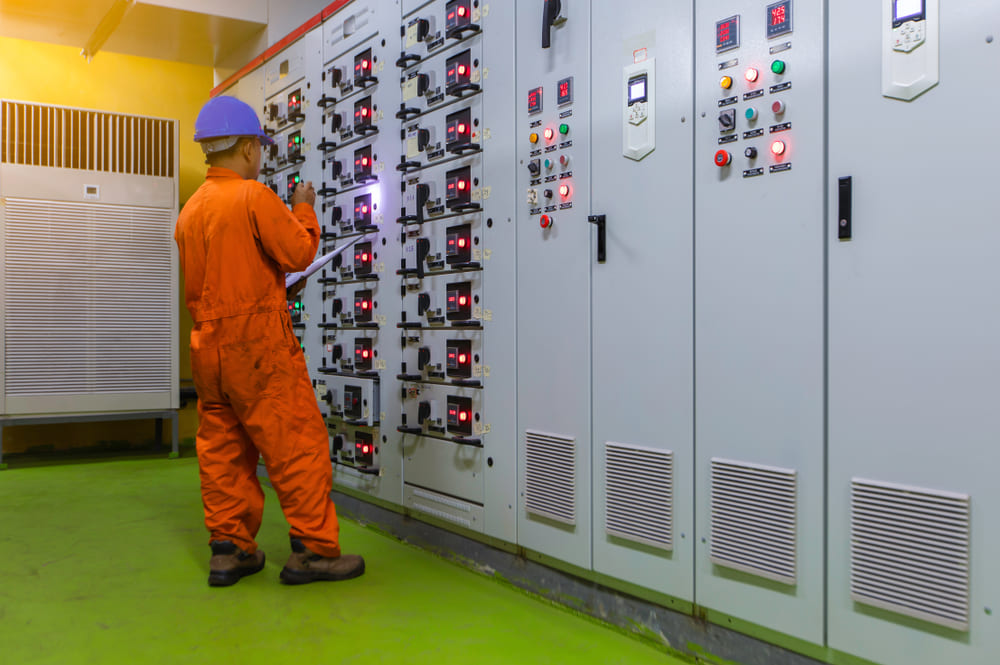

Ứng dụng thực tế của tủ điện MCC

Chức năng chính của tủ điều khiển MCC là khởi động, giám sát và thay đổi đặc tính quay của động cơ. Ứng dụng của tủ MCC là điều khiển một hoặc nhiều động cơ công suất lớn trong các nhà máy, nhà xưởng, trạm bơm thoát nước, công trình, tòa nhà, bệnh viện, sân bay,… Đặc biệt hơn, loại tủ này điều khiển hệ thống máy bơm sinh hoạt, máy bơm tăng áp, đài phun nước, quạt thông gió, quạt hút khói,…

Lựa chọn thiết bị điện KTH ELECTRIC cho tủ điện MCC

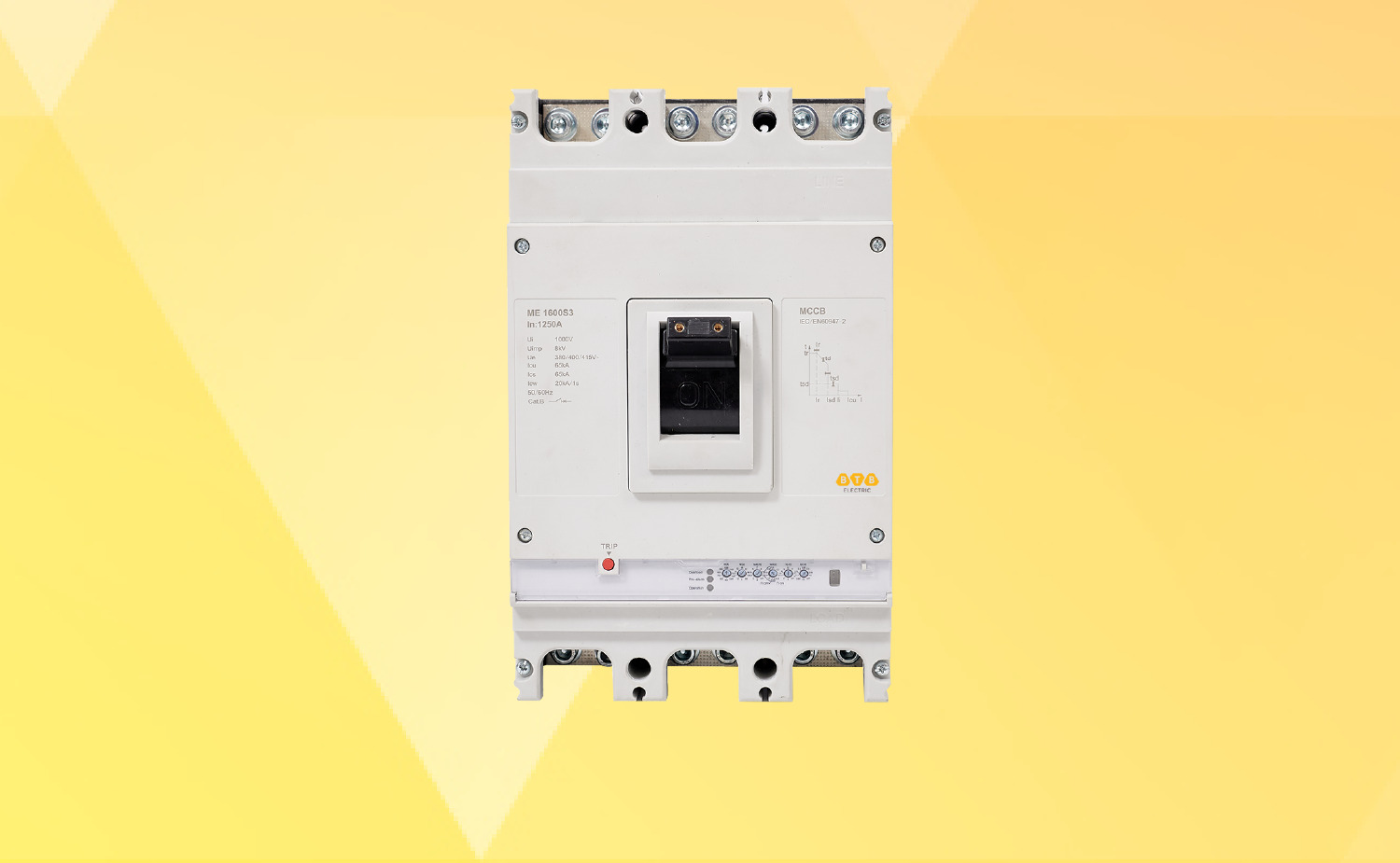

KTH ELECTRIC cung cấp các thiết bị điện quan trọng trong vận hành tủ điện MCC, bao gồm contactor, các loại cầu dao, rơle nhiệt,… Thiết bị của chúng tôi là sự lựa chọn của nhiều nhà thầu tại các nhà máy, xí nghiệp, xí nghiệp, trạm điện,… tại Việt Nam.

Tham khảo giải pháp thiết bị tủ MCC của chúng tôi: Tủ điều khiển MCC – KTH ELECTRIC

Thiết bị điện công nghiệp KTH ELECTRIC được sản xuất dựa trên tiêu chuẩn Châu Âu IEC, EN, UL,… với các linh kiện tiêu chuẩn cao nhất và hiệu suất ấn tượng. Tham khảo thông số kỹ thuật các sản phẩm từ KTH ELECTRIC:
