Tủ điện động lực: Chức năng và thông số kỹ thuật

Lê Hồng Phong

Tủ điện động được sử dụng trong hệ thống điện hạ thế với vai trò bảo vệ và điều khiển các phụ tải công suất lớn để hoạt động ổn định ngay cả khi xảy ra sự cố. Hãy cùng KTH ELECTRIC tìm hiểu về thông số kỹ thuật, chức năng, cấu tạo và ứng dụng của tủ điện qua bài viết sau.

Tủ điện động là gì?

Tủ điện động lực được sử dụng để đóng, cắt dòng điện cho các thiết bị có công suất lớn. Đây là dòng tủ điện công nghiệp có nhiệm vụ cung cấp điện năng hoạt động cho máy móc, động cơ đồng thời bảo vệ khi có sự cố.

Tủ động hoạt động dựa trên bộ điều khiển khả trình bao gồm PLC, máy tính và bộ vi xử lý. Với bộ điều khiển PLC, tủ cho phép tạo các chương trình điều khiển phức tạp cho mạch tải. Bên cạnh đó, tủ có thiết kế hai cửa nổi, kích thước lớn, hình hộp.

Thông số kỹ thuật và kết cấu tủ điện

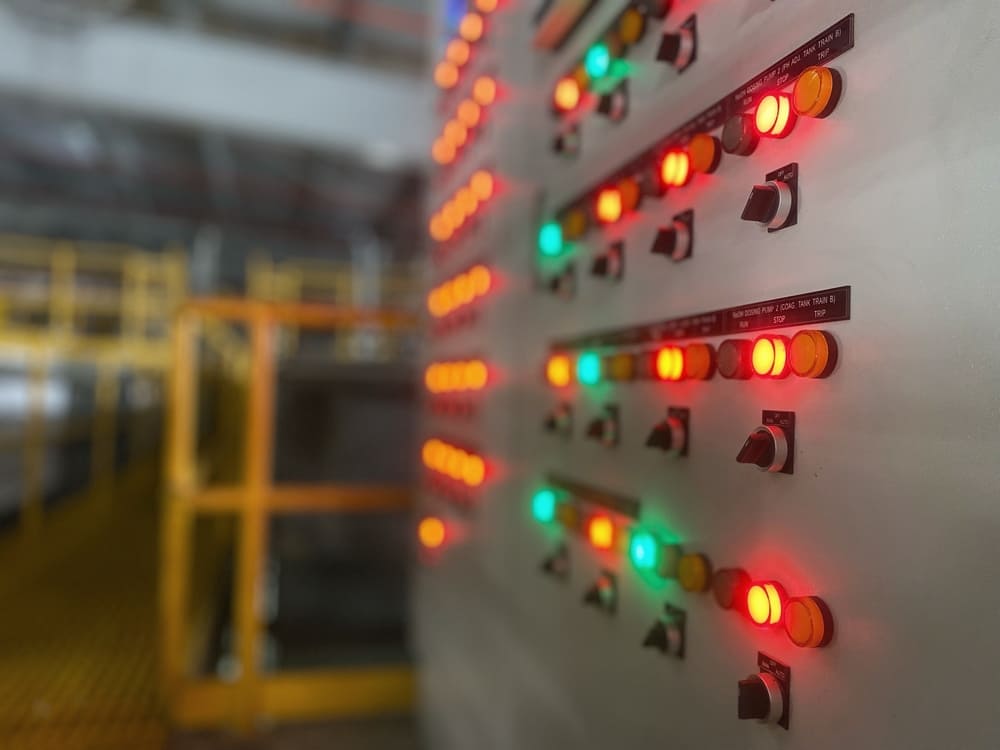

Tủ điện có kết cấu dạng hộp đứng, 2 lớp cửa, mặt sau và mặt bên có thể tháo rời, các cổng vào ra nằm ở phía trên và phía dưới.

Các thông số kỹ thuật của tủ điện bao gồm:

• Vỏ tủ: Chất liệu thép mạ kẽm hoặc sơn tĩnh điện theo tiêu chuẩn IEC-61439.
• Cấp độ bảo vệ: IP54
• Công suất dự phòng: 5 – 30%
• Điện áp làm việc: 380VAC, tối đa 1kVAC
• Tần số: 50Hz
• Nhiệt độ làm việc: -5⁰C – 40⁰C

Tủ điện động lực bao gồm các bộ phận sau:

• Vỏ tủ điện: Được làm từ thép không gỉ hoặc thép sơn tĩnh điện, kết cấu chắc chắn, kết cấu bên trong phân chia, hệ thống dây điện ra vào lộ thiên và bố trí vị trí lắp đặt các thiết bị giám sát, vận hành ở mặt trước.
• Thiết bị điều khiển PLC (tùy chọn): Tăng cường tự động hóa và giám sát hệ thống
• Thiết bị đóng cắt: MCCB, ACB, MCB,… bảo vệ quá tải, ngắn mạch; Contactor chuyển mạch và chuyển mạch điện
• Thiết bị bảo vệ: Rơle bảo vệ quá tải.
• Đồng hồ đo: Đo điện áp, dòng điện, công suất,…
• Linh kiện và thiết bị phụ trợ: Dây điện, thanh cái, dây trung tính, nút ấn, màn hình hiển thị,…
• Quạt làm mát

Các loại tủ điện động

Hiện nay trong hệ thống điện công nghiệp có 4 loại tủ điện động lực được sử dụng bao gồm:

• Tủ điều khiển PLC: Dùng cho các hệ thống tự động hóa cao, đòi hỏi hiệu suất và độ chính xác cao.
• Tủ điện biến tần và tủ điều khiển sử dụng khởi động mềm: Sử dụng cho các tải công suất lớn có nhu cầu tinh chỉnh tốc độ quay hoặc lưu lượng truyền tải.
• Tủ điều khiển sao-tam giác: Dùng cho máy bơm, quạt thông gió, trạm trộn bê tông, máy nghiền,…
• Tủ điều khiển sử dụng cảm biến nhiệt độ, áp suất, thời gian: Dùng cho hệ thống thông gió – thoát khí.

Chức năng và ứng dụng của tủ điện

Tủ điện hiện đại được trang bị nhiều tính năng ưu việt, nổi bật là khả năng điều khiển tự động hóa. Nhờ tích hợp PLC, loại tủ điều khiển này giúp tối ưu hóa quá trình vận hành, giảm thiểu sự can thiệp của con người và đảm bảo hiệu suất hoạt động ổn định, liên tục. Nhờ đó, tủ động đáp ứng được yêu cầu ngày càng cao của hệ thống sản xuất hiện đại.

Sử dụng tủ điện động mang lại nhiều lợi ích cho hoạt động của hệ thống điện như điều khiển hoạt động của động cơ, bảo vệ an toàn tải và tối ưu hóa hiệu quả sản xuất. Chức năng chính của tủ điện bao gồm:

• Kiểm soát và bảo vệ tải trong các trường hợp mất pha, điện áp, quá tải,…
• Khởi động và điều khiển hoạt động của động cơ.
• Đơn giản hóa việc vận hành các thiết bị trong hệ thống điện.

Tủ điện động lực đang được sử dụng làm cầu dao chính trong các nhà máy, nhà xưởng, trạm bơm, nhà cao tầng, hệ thống tưới tiêu nông nghiệp,…

Với những ưu điểm vượt trội về tính năng bảo vệ, độ tin cậy vận hành và khả năng tùy biến, tủ điện đã trở thành thành phần không thể thiếu trong các nhà máy, xí nghiệp. Sử dụng tủ điện sẽ giúp nâng cao hiệu quả sản xuất trong nhà máy, đảm bảo an toàn cho con người và tối ưu hóa chi phí vận hành. Tham khảo hệ thống bài viết để biết thêm thông tin về các dòng tủ điện khác Kiến thức về tủ điện từ KTH ELECTRIC.
