Trạm biến áp treo: Đặc điểm, ưu điểm, nhược điểm

Lê Hồng Phong

Trạm biến áp treo được sử dụng rộng rãi trong hệ thống truyền tải điện vì tính gọn nhẹ, chi phí đầu tư thấp và hiệu suất truyền tải tốt. Tham khảo bài viết sau về đặc điểm kết cấu, ưu nhược điểm của trạm biến áp treo.

Khái niệm trạm biến áp treo

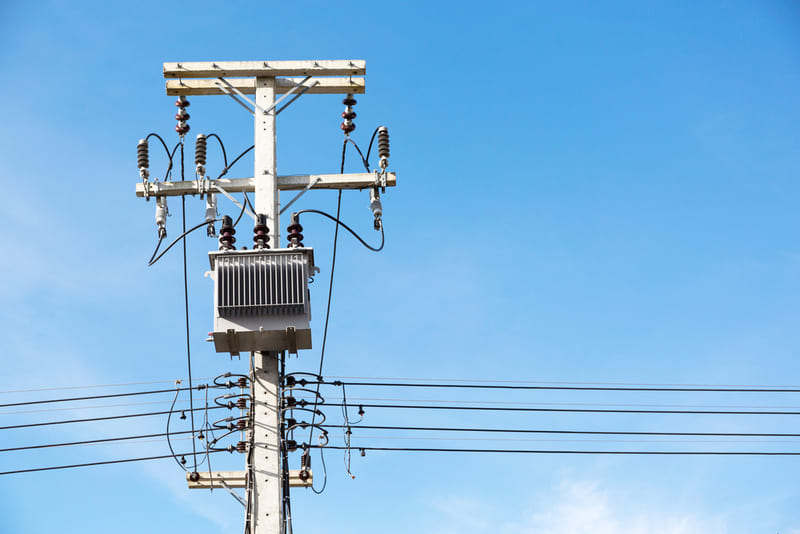

Trạm biến áp treo là loại trạm biến áp trong đó các thiết bị bên trong được treo trên một cột đỡ duy nhất. Trạm có thể sử dụng giá đỡ hoặc bệ treo, tùy thuộc vào kích thước thiết bị. Hầu hết các trạm đều sử dụng máy biến áp 1 pha hoặc 1 máy biến áp 3 pha.

Các tủ trung thế và hạ thế được treo bên dưới máy biến áp hoặc đặt trên bệ cạnh cột treo. Đường dây truyền tải của trạm treo thường là đường dây trung thế trên không.

Trạm biến áp treo dạng hai cột đỡ gọi là trạm biến áp giàn.

Kết cấu trạm treo

3 bộ phận chính trong trạm biến áp treo bao gồm máy biến áp, thiết bị trung thế và thiết bị hạ thế.

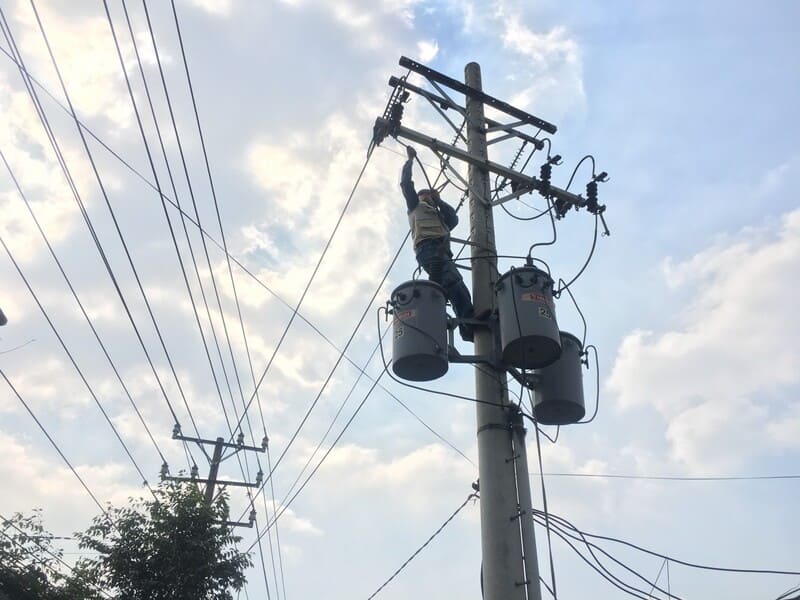

• Máy biến áp sử dụng 3 máy điện khối tròn một pha hoặc máy điện loại khối vuông 3 pha.
• Thiết bị trung thế bao gồm máy cắt cách ly, máy cắt tải, cầu chì và thiết bị chống sét.
• Thiết bị hạ thế bao gồm cầu dao, tụ điện, thiết bị đo lường, thiết bị cảnh báo… được đặt trong tủ điện hạ thế và lắp đặt ở vị trí thuận tiện cho người vận hành.

Hầu hết các thiết bị trong trạm biến áp treo được gắn vào cột đỡ thông qua các giá đỡ hoặc móc treo. Phía trên cột đỡ được nối với đường dây điện trung thế.

Trạm biến áp treo chỉ là một trong nhiều loại trạm biến áp ngoài trời khác mà bạn có thể tìm hiểu.

Ưu điểm của trạm biến áp treo

Ưu điểm lớn nhất của trạm biến áp treo là tiết kiệm không gian lắp đặt ngầm khi chỉ sử dụng một cột đỡ. Các thiết bị được treo cao ở khoảng cách an toàn (từ 4m) so với mặt đất, hạn chế rủi ro cho người ở gần. Vì vậy, trạm treo có thể lắp đặt ở những nơi đông người.

Chi phí đầu tư cho trạm treo khá thấp so với giàn hoặc trạm tích hợp. Điều này giúp chủ đầu tư tiết kiệm đáng kể chi phí lắp đặt mà vẫn đảm bảo hiệu suất phân phối điện cao.

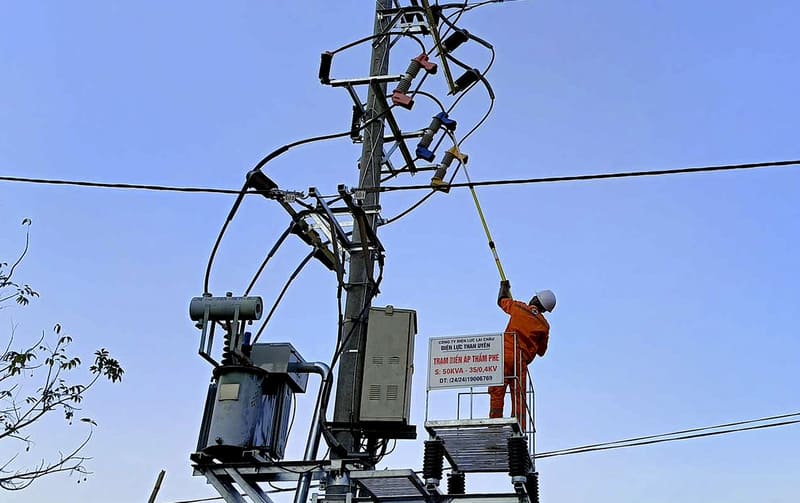

Kết cấu trạm biến áp treo khá đơn giản, gọn nhẹ, các thiết bị được lắp đặt tập trung. Vì vậy, việc vận hành, bảo trì, sửa chữa, thay thế các loại trạm biến áp phân phối Tất cả đều khá thuận tiện.

Nhược điểm của trạm biến áp treo

Nhược điểm của trạm biến áp treo là được lắp đặt theo kiểu hở nên hệ số an toàn điện không cao so với các trạm thông thường khác như trạm cột hay trạm tổ hợp. Hãy cẩn thận khi vận hành và sửa chữa trạm. Ngoài ra, nếu không phải là người chuyên nghiệp thì bạn không nên đến gần trạm treo để tránh rủi ro, nhất là khi trời mưa.

Một nhược điểm nữa của trạm treo là tính thẩm mỹ không cao nếu phải lắp đặt trong khu dân cư. Loại nhà ga này có sự cân bằng giữa tính thẩm mỹ và hiệu quả vận hành.

Ứng dụng của trạm treo

Trạm biến áp treo thường có công suất nhỏ dưới 1000kVA, thích hợp lắp đặt tại các khu dân cư, trường học, bệnh viện, cơ quan, doanh nghiệp, nhà máy,… Tuy nhiên, do tính thẩm mỹ của khu vực kém nên hầu hết các trạm biến áp treo hiện nay đều nằm ở khu vực nông thôn, ngoại thành.
