Trạm biến áp kios: Cấu tạo, ưu nhược điểm và ứng dụng

Lê Hồng Phong

Trạm biến áp Kiosk được xây dựng xung quanh các nhà máy sản xuất và các tòa nhà công cộng lớn. Loại trạm biến áp này có tính thẩm mỹ cao với chức năng đảm bảo truyền tải điện ổn định. Hãy cùng KTH ELECTRIC tìm hiểu về cấu tạo, đặc điểm và ứng dụng của trạm kiosk tích hợp trong bài viết sau.

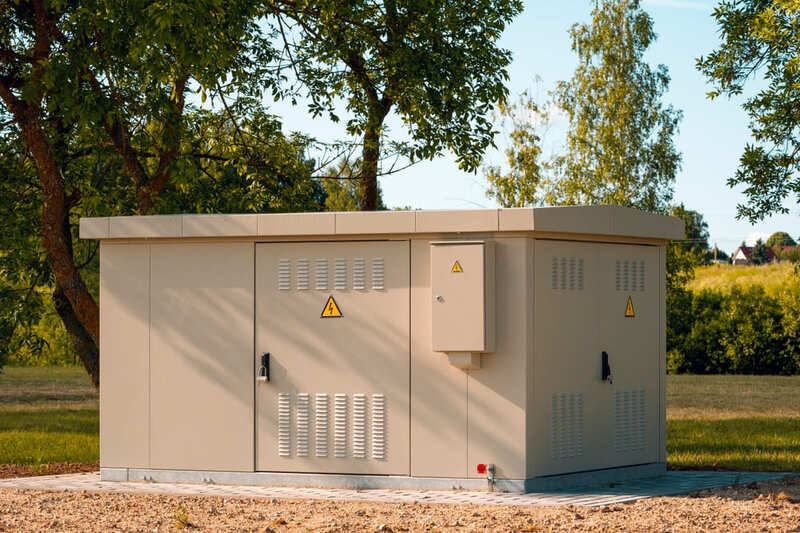

Trạm ki-ốt là gì?

Trạm biến áp kiosk hay trạm biến áp tích hợp là trạm biến áp được thiết kế theo dạng ki-ốt lớn, khép kín. Loại trạm này là trạm biến áp và phân phối điện cho đường dây trung thế và hạ thế.

Trạm biến áp ki-ốt có nhiệm vụ chuyển đổi nguồn điện từ điện áp cao sang điện áp thấp hơn. Xu hướng sử dụng ki-ốt tích hợp ngày càng tăng, đặc biệt là ở khu vực thành thị bởi tính thẩm mỹ rất cao của loại trạm biến áp này, tiết kiệm không gian lắp đặt và đáp ứng nhu cầu cần thiết của người vận hành.

Thông số kỹ thuật của trạm ki-ốt

Dưới đây là một số thông số kỹ thuật tiêu chuẩn cho trạm biến áp kiosk:

• Nhiệt độ không khí xung quanh: -300C ~ +500C
• Độ cao lắp đặt tối đa: 2500m
• Độ ẩm không khí: không quá 95%
• Cường độ địa chấn: không quá 8 độ
• Điều kiện môi trường: không có nguy cơ cháy, nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học và rung động mạnh
• Điện áp định mức: 24kV, 35kV
• Tần số hoạt động: 50Hz
• Công suất: dựa trên yêu cầu hệ thống
• Loại cách nhiệt: không khí hoặc khí SF6
• Công suất máy biến áp: tối đa 7500kVA
• Bảo vệ ngăn trung thế: IP42 hoặc IP54
• Bảo vệ ngăn máy biến áp: IP4X
• Tiêu chuẩn IEC cho tất cả các thiết bị và tủ

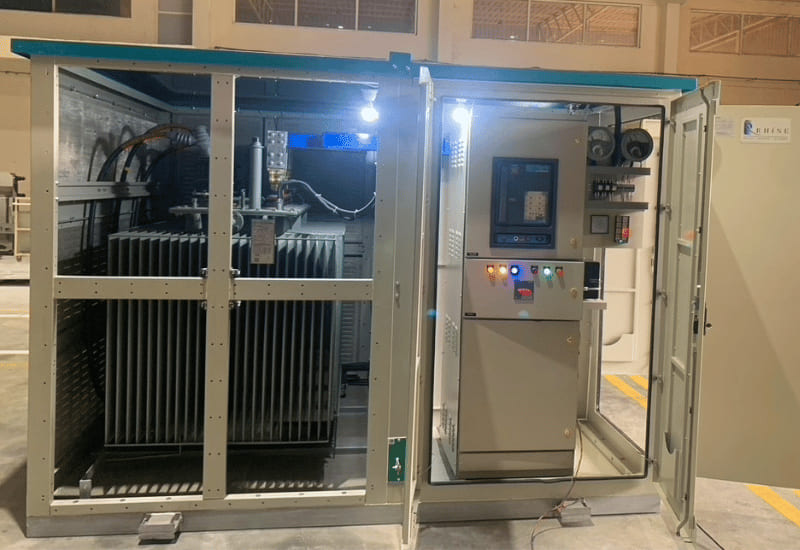

Cấu trúc trạm biến áp có bộ ki-ốt

Trạm biến áp ki-ốt có 4 bộ phận kết cấu bao gồm vỏ trạm, ngăn trung thế, ngăn biến áp tích hợp và ngăn tủ hạ thế tích hợp.

Vỏ trạm kiosk

Vỏ trạm trạm ki-ốt được làm bằng tôn sơn tĩnh điện 2 mặt giúp chống nóng, hạn chế tác động đến môi trường. Vỏ trạm ki-ốt được chia thành các phần:

• Khung trạm: Thiết kế dạng khung hộp, được làm từ tôn dày ít nhất 3mm.
• Mái nhà ga: Được làm từ 2 lớp tôn dày 2mm, có gân tăng cứng và cách nhiệt trên 45 độ C.
• Cửa trạm: Được làm từ 2 lớp tôn dày 2mm với bản lề chắc chắn, bền bỉ.
• Chế tạo trạm: Được làm từ thép I2000 cứng cáp và chắc chắn. Mỗi khoang trong trạm đều có lưới chống côn trùng giúp tăng độ an toàn khi vận hành.

Ngăn trung thế

Thành phần chính của ngăn trung thế là tủ trung thế RMU hoặc LBS, ngoài ra còn có các cầu chì, cầu dao, máy cắt trung thế. Cầu dao trung thế có nhiệm vụ bảo vệ ngăn chứa khi có sự cố từ đường dây phía thượng nguồn.

Khoang máy biến áp

Ngăn máy biến áp chỉ có 1 thiết bị là máy biến áp có công suất 160 – 2500kVA, điện áp thứ cấp 220/440V và đi dây kiểu Yzn hoặc Dyn. Máy biến áp là thiết bị quan trọng nhất trong trạm biến áp tích hợp. Máy có chức năng chuyển đổi điện áp từ điện áp cao sang điện áp thấp hoặc ngược lại.

Ngăn tủ điện áp thấp tương thích

Cabin hạ thế được trang bị cầu dao, thiết bị đo lường và bảo vệ theo tiêu chuẩn IEC 60947-2. Thiết bị chuyển mạch có thể là ACB hoặc MCCB tùy thuộc vào thông số kỹ thuật của trạm ki-ốt.

Tham khảo giải pháp thiết bị trạm biến áp tích hợp 400kVA của KTH ELECTRIC:

Ưu điểm và nhược điểm của trạm kiosk tích hợp

Trạm biến áp ki-ốt có ưu điểm là tính thẩm mỹ cao, thiết kế nhỏ gọn, dễ dàng lắp đặt ở nhiều vị trí mà không ảnh hưởng đến thẩm mỹ tổng thể. Trong quá trình vận hành, loại trạm biến áp ngoài trời này luôn đảm bảo an toàn cho người và thiết bị bên trong. Sử dụng trạm kiosk giúp ổn định và nâng cao chất lượng điện áp của hệ thống. Ngoài ra, trạm tích hợp được thiết kế và chế tạo sẵn, không cần nhà trạm nên việc lắp đặt khá tiết kiệm chi phí và thời gian.

Tuy nhiên, nhược điểm của trạm biến áp kiosk là thiết kế dạng module khép kín nên khó thay đổi công suất của trạm. Hầu hết các trạm biến áp có ki-ốt đều có công suất thấp. Ngoài ra, khi cần thay thế các thiết bị bên trong trạm, bạn cần tìm kỹ các thiết bị tương thích.

Đọc thêm: Trạm biến áp 1 cột: Kết cấu, đặc điểm, thiết bị lắp đặt

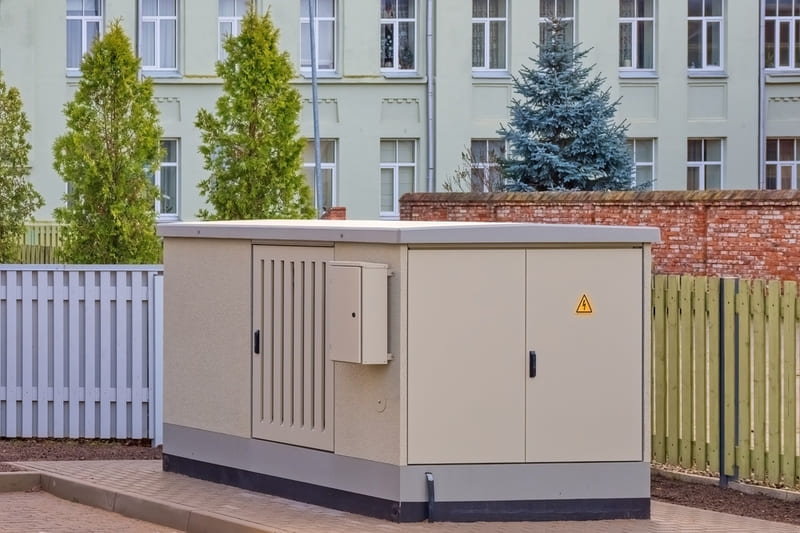

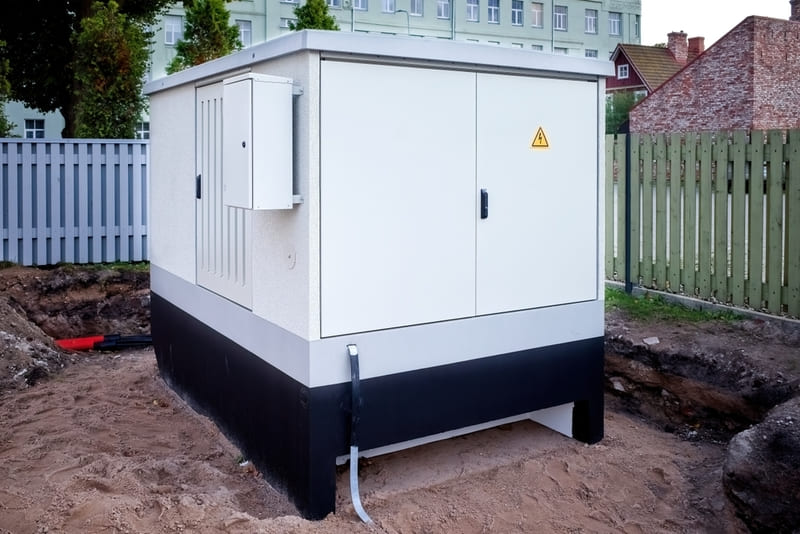

Ứng dụng trạm biến áp tích hợp

Trạm biến áp kiosk tích hợp là giải pháp ổn định điện áp hiệu quả, tiết kiệm diện tích xây dựng, nâng cao tính thẩm mỹ cho hệ thống:

• Các nhà máy sản xuất, xí nghiệp, nhà xưởng, trạm bơm quy mô vừa và nhỏ.
• Các khu dân cư, khu đô thị mới và chung cư.
• Hệ thống chiếu sáng công cộng, bệnh viện, trường học, sân vận động, trung tâm mua sắm.
• Hệ thống điện nhà ga, bến xe, bến tàu, sân bay nhỏ.

Nhóm thiết bị ngắt mạch của KTH ELECTRIC hiện đang được sử dụng rộng rãi trong các trạm biến áp ki-ốt tại Việt Nam. ACB, MCCB và MCB của KTH ELECTRIC được sản xuất đáp ứng tiêu chuẩn IEC/EN và tương thích với các thiết bị khác trong trạm biến áp.

Hãy tham khảo giải pháp của chúng tôi: Thiết bị trong trạm biến áp tích hợp – KTH ELECTRIC.
