Trạm biến áp giàn: Đặc điểm và lưu ý khi lắp đặt

Lê Hồng Phong

Trạm biến áp nền tảng xuất hiện rộng rãi từ các khu dân cư đến các khu công nghiệp, công trình công cộng. Loại trạm biến áp này rất phổ biến trong mạng lưới phân phối điện áp thấp. Hãy cùng KTH ELECTRIC tìm hiểu về trạm biến áp giàn thông qua bài viết sau đây.

Trạm biến áp cổng là gì?

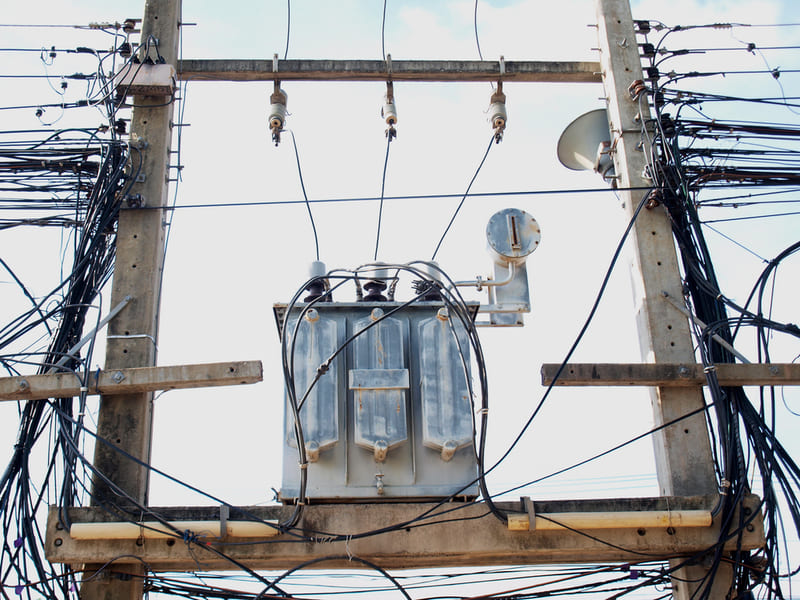

Trạm biến áp giàn là loại trạm biến áp sử dụng 2 cột đỡ trở lên để đỡ giàn, đặt máy biến áp và các thiết bị điện lên trên. Tủ phân phối hạ thế của trạm biến áp này cũng được đặt trên giàn, bao gồm các thiết bị đo lường và bảo vệ điện. Đường dây điện tới trạm có thể đi trên cao hoặc đi ngầm.

Trạm biến áp giàn nằm trong hệ thống phân phối điện hạ áp. Phía sau trạm thường là các trạm biến áp cột có công suất thấp hơn hoặc đấu nối trực tiếp vào nguồn điện tại các nhà máy, khu công nghiệp.

Trạm biến áp kiểu giàn có thể có 3 máy biến áp nhỏ hoặc 1 máy biến áp lớn có công suất tương đương 3 máy, cấp điện áp 22/0,4kV. Loại máy biến áp là loại làm mát bằng không khí khô, công suất đến 2000kVA.

Ứng dụng trạm biến áp giàn

Trạm biến áp giàn dùng để truyền tải điện hạ thế 22kV đến khu vực tiêu thụ điện tương đương cụm dân cư, cụm nhà máy. Kiểu trạm biến áp Cơ quan này đóng vai trò trung gian phân phối điện đến các trạm biến áp địa phương.

Trong vận hành thực tế, trạm biến áp cổng có nhiệm vụ chính là hạ điện áp đường dây. Loại trạm điện này có thể được tìm thấy phổ biến ở nhiều khu vực từ dân dụng đến sản xuất và thương mại.

So sánh trạm biến áp giàn và trạm biến áp cột

Trạm biến áp giàn và trạm biến áp cột đều dùng cột để đỡ máy biến áp. Thoạt nhìn nhiều người sẽ nhầm lẫn giữa hai loại trạm biến áp này. Tham khảo bảng so sánh sau của KTH ELECTRIC:

Những lưu ý khi lắp đặt trạm biến áp giàn

Các yếu tố cần quan tâm khi xây dựng trạm biến áp giàn:

• Xác định vị trí phụ tải và vị trí trạm: Đây là trạm biến áp ngoài trời, ưu tiên đặt trạm ở khu vực độc lập, gần trung tâm phụ tải, xa nhà dân và kết nối thuận tiện với hệ thống đường dây truyền tải đầu vào – đầu ra.
• Xác định kích thước phụ tải tiêu thụ: Xác định khả năng chịu tải từ đó lựa chọn loại công suất trạm biến áp và thiết bị điện phù hợp. Để xác định chính xác công suất phụ tải, cần hiểu rõ quy mô, đặc điểm khu vực phụ tải, nắm bắt sản lượng điện hàng năm và khả năng biến động công suất.
• Lựa chọn bộ chia điện áp: Các chế độ chia điện áp trong trạm có nhiều trường hợp cực đại, ít trường hợp cực tiểu và sự cố.
• Dự phòng mở rộng: Cần thiết kế trạm có khả năng mở rộng công suất trong tương lai hoặc dự phòng để tăng công suất máy biến áp.

KTH ELECTRIC vừa gửi đến các bạn bài viết về đặc điểm, ứng dụng và những lưu ý khi lắp đặt trạm biến áp giàn. Xem thêm các bài viết về trạm biến áp tại: https://btb-electric.com/vi/tin-tuc/kien-thuc-nganh/kien-thuc-tram-bien-ap/
