Tìm hiểu các phương pháp đo điện trở đất phổ biến hiện nay

Chu Văn An

Đo điện trở đất là phương pháp được sử dụng để đảm bảo an toàn khi nối đất chống sét và làm việc nối đất các thiết bị điện. Để làm được điều này, chúng ta phải xác định điện trở nối đất của hệ thống nối đất và khả năng nối đất của vỏ thiết bị điện hoặc cột nối đất độc lập.

Phương pháp đo điện trở đất

1. Đo điện trở đất bằng phương pháp sụt áp 3 cực

Nguyên lý đo điện trở đất bằng phương pháp này dựa trên việc đưa dòng điện vào mạch gồm đồng hồ đo – cọc nối đất – điện cực dòng điện – đồng hồ đo. Khoảng cách giữa các điện cực nên càng xa nhau càng tốt, điện cực dòng điện phải được đặt ít nhất gấp 10 lần chiều dài của cọc nối đất cần đo. Thông thường khoảng cách này là 40m.

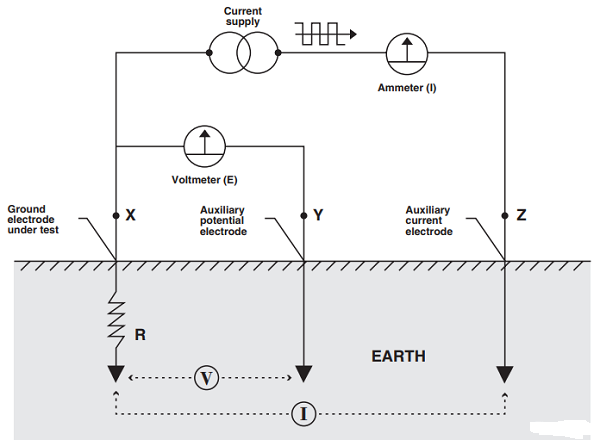

Đo điện trở đất bằng phương pháp điện trở rơi

Điện áp sẽ được đưa vào mặt đất giữa thanh nối đất và điện cực dòng điện, ở khu vực có điện thế bằng 0. Để đảm bảo độ chính xác, cả ba phép đo phải được thực hiện với điện cực điện áp đặt cách cọc đất khoảng 6m. Nếu kết quả trùng khớp thì vị trí của các điện cực áp suất là chính xác.

2. Đo điện trở đất bằng phương pháp 4 cực

Đối với hệ thống nối đất hỗn hợp có các hệ thống nối đất riêng lẻ nối ngầm với nhau, khi đo cần cách ly từng hệ thống nối đất riêng lẻ bằng cách sử dụng các kẹp đo bổ sung. Điện áp đầu cực và điện áp dòng điện sẽ bố trí theo phương pháp đo 3 cực, tuy nhiên dòng điện sẽ được đo bằng kẹp cố định trên cọc nối đất. Đồng hồ sẽ tính toán điện trở bằng giá trị dòng điện chạy qua thanh nối đất.

3. Đo điện trở nối đất – Phương pháp hai kìm

Đây là phương pháp được sử dụng cho các hệ thống nối đất kết hợp không nối đất với mục đích dẫn xung sét xuống đất, chỉ bộ phận gần điểm bắt sét nhất mới có thể thoát khỏi dòng sét một cách hiệu quả.

Hệ thống chống sét cho tòa nhà

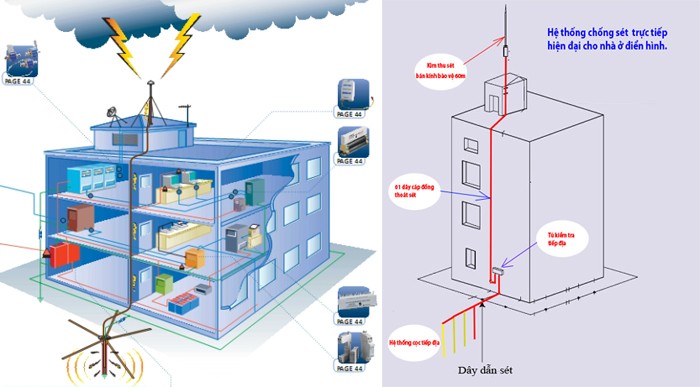

Mặc dù phương pháp nối đất với điện trở thấp cố định vẫn duy trì được các tính năng bảo vệ cơ bản tốt nhưng lại không có đủ chức năng chống sét.

4. Đo điện trở đất bằng phương pháp xung

Phương pháp xung được sử dụng để đo điện trở của các cột điện cao thế, cho phép người thực hành xác định trở kháng đất của toàn bộ hệ thống bao gồm hệ thống khung sắt và móng trụ. Đặc biệt, khi sử dụng phương pháp này, đường dây cao thế không cần phải ngắt kết nối.

5. Cách đo điện trở đất bằng máy đo điện trở đất

Bước 1: Thực hiện kiểm tra điện áp pin

– Xoay công tắc về vị trí BATT.CHECH rồi nhấn nút PRESS TO TEST để kiểm tra điện áp của ắc quy đo điện trở đất.

Nếu trên màn hình xuất hiện thông báo (-) (+) nghĩa là pin đã hết điện và kết quả đo sẽ không còn chính xác. Để máy hoạt động chính xác, kim đo phải ở vị trí BATT.GOOD.

Bước 2: Kết nối các đầu nối của dây

– Cắm 2 cọc cách điểm đo 5 – 10m.

– Dây xanh kẹp vào điểm đo dài 5m.

– Dây vàng 10m, dây đỏ 20m kẹp vào cực 1 và 2 tương ứng.

Bước 3: Đo điện áp nối đất

Xoay công tắc về vị trí ĐIỆN ÁP, nhấn nút PRESS TO TEST để kiểm tra điện áp nối đất sao cho không vượt quá 10V.

Bước 4: Đo điện trở đất

– Đầu tiên, bật công tắc đo điện trở đất về vị trí thang đo 2000Ω.

– Nhấn giữ và xoay phím PRESS TO TEST. Nếu đồng hồ nhấp nháy liên tục thì có khả năng thanh đo hoặc cọc đất tiếp xúc không tốt với đất, cần bổ sung thêm nước vào cọc đất.

– Bật công tắc đo điện trở đất về thang đo 20Ω.

– Tiếp tục nhấn và xoay phím PRESS TO TEST, kiểm tra giá trị thu được trên máy đo.

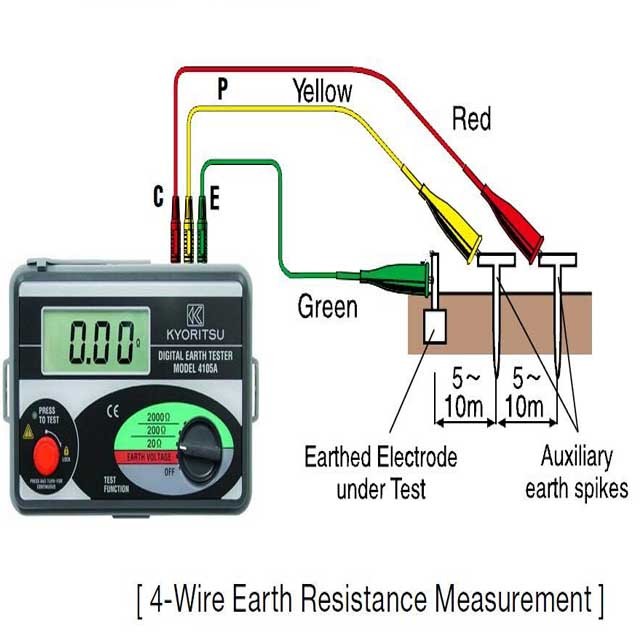

Đo điện trở đất bằng máy đo điện trở Kyoritsu

Trên đây là các phương pháp đo điện trở đất thường được sử dụng mà labvietchem đưa ra. Để nối cọc đồng nối đất và dây đồng trần để thoát sét, bạn nên sử dụng phương pháp hàn nhiệt vì nó sẽ giúp dẫn dòng điện, có khả năng oxy hóa thấp và bền hơn theo thời gian. Để đo lường và đánh giá chính xác các giá trị điện trở nối đất Cần nắm bắt đầy đủ các yêu cầu về thiết bị, phương pháp đo.
