Tiêu chuẩn thiết kế tủ điện hạ thế và cách lắp đặt

Lê Hồng Phong

Tủ điện hạ thế được sử dụng rộng rãi trong các hệ thống công trình công nghiệp và dân dụng, trong điều kiện nguồn điện lưới 0,4kV. Tủ điện hạ thế được lắp đặt phía sau trạm biến áp hạ thế và có chức năng bảo vệ, chuyển mạch, phân phối điện đến các phụ tải. Khi lắp đặt tủ điện hạ thế cần phải đáp ứng các tiêu chuẩn kỹ thuật, đảm bảo vận hành hiệu quả, an toàn. Tham khảo bài viết dưới đây của KTH ELECTRIC để hiểu rõ hơn về tiêu chuẩn thiết kế tủ điện hạ thế và những lưu ý khi lắp đặt.

Tiêu chuẩn thiết kế tủ điện hạ thế

Bất kỳ công trình điện hạ thế nào cũng cần sử dụng các tủ điện có quy mô và chức năng khác nhau. Tủ điện hạ thế chứa nhiều thiết bị, dây dẫn có khả năng hoạt động đồng bộ, chính xác, hỗ trợ quá trình vận hành của hệ thống điện. Tủ điện hạ thế có nhiều loại như tủ phân phối, tủ điều khiển, tủ chuyển mạch ATS, tủ ngưng tụ,… dùng cho các trạm phân phối điện đến các nhà máy, chung cư, trường học, trung tâm thương mại,… Một số thông số kỹ thuật chính của tủ điện hạ thế:

• Vỏ tủ điện: Được làm bằng nhôm, thép hoặc inox sơn tĩnh điện, kết cấu kín.
• Nguồn điện đầu vào: 1 pha 220VAC hoặc 3 pha 380VAC.
• Dòng điện định mức: 10 ~ 6300A.
• Tần số: 50Hz (Việt Nam); 60Hz

Tiêu chuẩn bắt buộc khi thiết kế tủ điện hạ thế:

• Tiêu chuẩn chung về lắp ráp tủ điện: IEC 60439-1
• Tiêu chuẩn tủ đóng cắt, tủ điều khiển hạ thế: IEC 60439-1:2004; TCVN 799-1:2009
• Tiêu chuẩn cho thiết bị đóng cắt hạ thế: IEC 60947-2
• Tiêu chuẩn cấp độ bảo vệ tủ: IEC 60529:2001; ISO 4255:2008
• Tiêu chuẩn cấp độ bảo vệ cho cơ chế chuyển mạch và điều khiển: IEC 144
• Tiêu chuẩn chống hồ quang: IEC 61641
• Tiêu chuẩn cấp độ bảo vệ tủ điện áp thấp: IEC 529
• Tiêu chuẩn cho máy biến dòng: IEC 185
• Tiêu chuẩn lắp đặt cơ cấu điều khiển và chuyển mạch hạ áp – Thử nghiệm mẫu: IEC 439-1
• Tiêu chuẩn lắp đặt cơ cấu điều khiển và chuyển mạch hạ thế – aptomat: IEC 947-2
• Tiêu chuẩn công tơ điện – độ chính xác cấp 2: IEC 521
• Tiêu chuẩn công tơ điện – cấp chính xác 2: IEC 145

Tham khảo: Hướng dẫn đọc chính xác sơ đồ nguyên lý tủ điện hạ thế

Lưu ý khi lắp đặt tủ điện hạ thế

Những lưu ý khi chuẩn bị mặt bằng:

• Bề mặt sạch, phẳng và không có nấm mốc.
• Chênh lệch độ cao mặt phẳng không quá 2mm/1m chiều dài tủ.
• Nếu sàn nhà không bằng phẳng, bạn cần có biện pháp đặt tủ.
• Khoảng cách từ tủ đến các mặt trước – sau và trần tối thiểu phải là: 1000mm tính từ mặt sau của tủ; 1200mm – 1600mm với mặt trước tủ; 600mm có trần tủ.

Những lưu ý khi ghép các ngăn tủ điện:

• Tháo nắp và nắp tủ trước khi lắp đặt.
• Bắt vít giữa tủ và tủ với sàn.
• Đối với những không gian có kết nối thanh cái, khi nối phải dùng thước kẻ hoặc tia laser định vị.

Lưu ý khi kết nối cáp đầu vào và đầu ra:

• Tháo nắp trên hoặc nắp dưới của tủ để khoan lỗ cáp.
• Đối với tủ không có đệm kín đáy tủ, dây cáp cần được buộc vào thanh đỡ phía dưới tủ.

Khám phá quy trình tại: Quy trình thiết kế sơ đồ và lắp đặt tủ điện công nghiệp

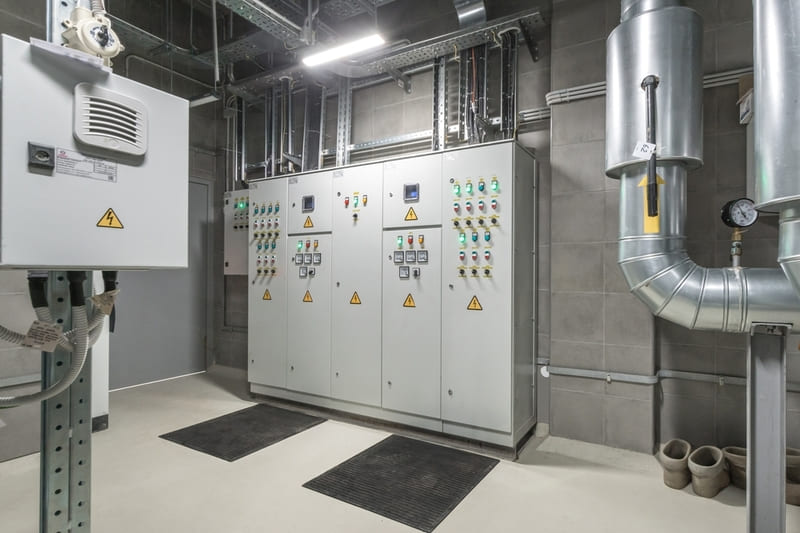

Những lưu ý khi lắp đặt tủ điện hạ thế

Sau khi lắp đặt tủ điện hạ thế cần lưu ý:

• Kiểm tra vỏ tủ, loại bỏ những phần thừa, chướng ngại vật trong quá trình lắp đặt và vận hành
• Lau và hút bụi bên trong và bên ngoài tủ
• Kiểm tra cách điện trên mạch điều khiển
• Kiểm tra khả năng cách điện của toàn bộ thiết bị. Trường hợp mạch nối đất là loại TNC thì cần tháo cực nối đất rồi tiến hành đo.
• Đo cách điện bằng thiết bị chuyên dụng, điện trở cách điện đo được tối thiểu phải đạt 5MΩ
• Kiểm tra và kiểm tra mạch
• Kiểm tra nhãn và đánh dấu các bộ phận của tủ
• Kiểm tra bề mặt bên ngoài tủ và lớp sơn, sơn lại nếu bị trầy xước

Các tiêu chuẩn thiết kế tủ điện hạ thế và những lưu ý trong quá trình lắp đặt là yếu tố hỗ trợ thi công tủ điện hạ thế hiệu quả trong vận hành, đáp ứng yêu cầu kỹ thuật và có tuổi thọ cao. Bạn có thể tham khảo danh sách các thiết bị trong tủ điện hạ thế tại: https://btb-electric.com/vi/ung-dung/
