Tiêu chuẩn IEC 60364-8-1

Lê Hồng Phong

Tiêu chuẩn IEC 60364-8-1 “Hiệu suất năng lượng điện trong lắp đặt điện áp thấp” đã được phát triển đặc biệt cho lắp đặt điện. Bạn có hiểu khái niệm của tiêu chuẩn IEC này không? Mời các bạn cùng Điền Phan Khang tìm hiểu nhé.

1. Tiêu chuẩn IEC 60364-8-1 là gì?

Tiêu chuẩn IEC 60364 là một trong những tiêu chuẩn do IEC quy định, được các chuyên gia y tế và kỹ thuật ở các quốc gia khác nhau phát triển thông qua việc so sánh kinh nghiệm thực tế. Hiện nay, tiêu chuẩn an toàn IEC 60364 là nền tảng của hầu hết các tiêu chuẩn trên thế giới.

IEC là tên viết tắt của tổ chức phi chính phủ “Ủy ban kỹ thuật điện quốc tế” được thành lập năm 1906 với mục tiêu thúc đẩy hợp tác quốc tế về tiêu chuẩn hóa trong lĩnh vực điện, điện tử và các vấn đề liên quan đến chứng nhận phù hợp tiêu chuẩn điện và hỗ trợ cho sự hiểu biết quốc tế. Ủy ban Kỹ thuật Điện Quốc tế đã ban hành hơn 6.500 tiêu chuẩn về thiết kế và lắp đặt hệ thống điện. Các tiêu chuẩn này được sắp xếp theo số trong khoảng từ 6000 đến 79999.

Tiêu chuẩn IEC 60364-8-1, được ban hành vào tháng 11 năm 2014, không phải là tiêu chuẩn bắt buộc mà đưa ra các yêu cầu và khuyến nghị cho việc thiết kế lắp đặt điện theo phương pháp tiết kiệm năng lượng. Điều này nhấn mạnh tầm quan trọng của Hiệu quả Năng lượng trong thiết kế lắp đặt điện giống như các quy định về an toàn và lắp đặt.

Ngày nay trên khắp thế giới, các thành phố đang phát triển chiếm tới 50% tổng dân số cả nước và mức tiêu thụ năng lượng của mỗi thành phố là 75%, lượng khí thải carbon lên tới 80%. Điều này đang có tác động trực tiếp đến các vấn đề về năng lượng và môi trường. Để giảm tác động đến môi trường của các thành phố, chúng ta cần xem xét kỹ hơn cách các tòa nhà đang sử dụng năng lượng, đặc biệt là điện và chúng ta có thể làm gì để giảm nhu cầu đó.

Tiêu chuẩn IEC 60364-8-1 “Hiệu suất năng lượng điện trong lắp đặt điện áp thấp” đã được phát triển đặc biệt cho lắp đặt điện. Cung cấp một khuôn khổ xác định cho lĩnh vực này, với hướng dẫn hữu ích cho cả người thiết kế các tòa nhà mới và chủ sở hữu các công trình hiện có. Trong ngành sản xuất, hiệu quả sử dụng năng lượng có thể dễ dàng được xác định bằng lượng năng lượng (kWh) cần thiết để sản xuất một sản phẩm.

2. Tiêu chuẩn IEC 60364-8-1 tối ưu hóa việc sử dụng điện

Đối với việc lắp đặt điện trong các tòa nhà đặc biệt, áp dụng tiêu chuẩn IEC 60364-8-1 được coi là cách tối ưu hóa việc sử dụng điện.

Hướng dẫn thiết kế lắp đặt hệ thống điện theo tiêu chuẩn quốc tế IEC

2.1. Mục tiêu của tiêu chuẩn IEC 60364-8-1

Trong bài đăng này, chúng tôi sẽ giới thiệu với độc giả các quy định và phương pháp thực hiện tiêu chuẩn, tập trung vào 3 mục tiêu chung của tiêu chuẩn IEC 60364-8-1:

• Giảm thiểu tổn thất năng lượng trong lắp đặt điện
• Sử dụng năng lượng đúng lúc, đúng lúc và với chi phí thấp nhất
• Duy trì hoạt động hiệu quả theo thời gian

2.2. Lợi ích của việc áp dụng tiêu chuẩn IEC 60364-8-1

Đây là những điểm chính cần lưu ý khi thực hiện Hiệu quả năng lượng điện trong lắp đặt điện áp thấp

• Không ảnh hưởng đến các yêu cầu liên quan đến an toàn con người và tài sản,
• Năng lượng điện không giảm
• Nó được áp dụng cho các cài đặt mới và hiện có,
• Có thể làm bất cứ lúc nào, điểm duy nhất cần quan tâm là chi phí đầu tư
• Đây là một cách tiếp cận lặp đi lặp lại và các cải tiến có thể tăng dần. ROI là yếu tố quyết định việc triển khai các thiết bị mới nhằm mục đích tiết kiệm năng lượng.

Hướng dẫn kỹ thuật được cung cấp theo nguyên tắc thiết kế, có tính đến các khía cạnh sau:

• Vị trí tối ưu của trạm biến áp và tủ điện HV/LV bằng phương pháp barycente.
• Giảm tổn thất trên dây bằng cách tăng csa cáp và bằng cách thực hiện hiệu chỉnh hệ số công suất và giảm điều hòa không khí.
• Xác định các mắt lưới hoặc vùng có các thiết bị có yêu cầu năng lượng tương tự.
• Kỹ thuật quản lý tải.
• Lắp đặt thiết bị điều khiển và giám sát.

Một ví dụ về phương pháp đánh giá được đưa ra với năm mức độ thực hiện, xem xét các khía cạnh khác nhau như:

• Theo dõi hồ sơ tải,
• Vị trí và hiệu suất hoặc trạm biến áp,
• Tối ưu hóa hiệu suất của động cơ, ánh sáng và thiết bị HVAC.

Ví dụ đưa ra mức đánh giá gợi ý để xác định tải tính bằng kWh (EM: Biện pháp hiệu quả). Các mức đánh giá khác được xác định (đối với mức độ hài hòa…), và được xác định theo từng loại hoạt động: Khu dân cư (nhà ở), thương mại, công nghiệp hoặc cơ sở hạ tầng.

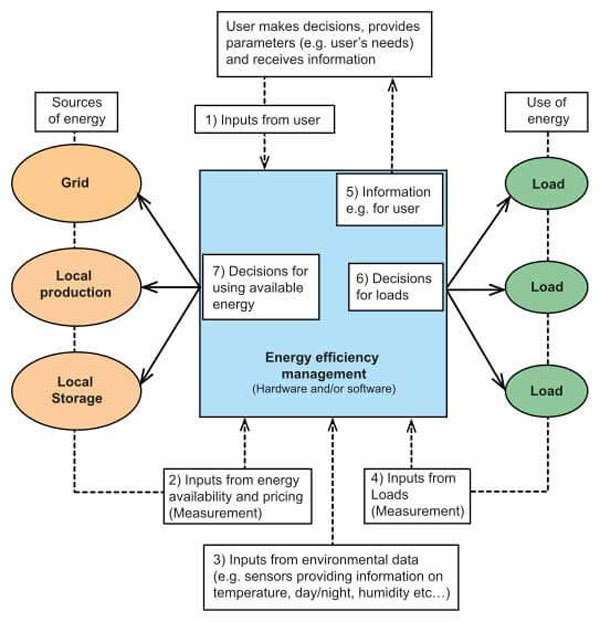

Cần lưu ý rằng mục tiêu của việc sử dụng năng lượng hiệu quả không chỉ là tiết kiệm năng lượng. Việc thực hiện hiệu quả năng lượng phải đảm bảo mức độ dịch vụ và an toàn như nhau, duy trì hoạt động và tiết kiệm năng lượng cũng như tiền bạc hiện tại và trong tương lai. Ví dụ tiêu chuẩn IEC 60364-8-1 minh họa cách triển khai hệ thống quản lý năng lượng điện trong quá trình lắp đặt:

Tiêu chuẩn IEC 60364-8-1

• Bước 1: Thông tin đầu vào từ người dùng sẽ được tính đến, chẳng hạn như điểm đặt nhiệt độ của tòa nhà,
• Bước 2: Tất cả các nguồn năng lượng được xem xét dựa trên mức độ sẵn có và giá trị thời gian thực,
• Bước 3: Dữ liệu đầu vào từ môi trường được tính đến để tránh các quyết định không phù hợp, chẳng hạn như chuyển đổi ánh sáng ban ngày,
• Bước 4: Đầu vào từ tải được trích xuất vì chúng là chìa khóa để xác minh tính chính xác của hồ sơ tải,
• Bước 5: Thông tin chi tiết về mức tiêu thụ năng lượng được cung cấp cho người dùng,
• Bước 6: Các quyết định được đưa ra liên quan đến các tải như tải trọng,
• Bước 7: Đưa ra quyết định về nguồn năng lượng để cung cấp dịch vụ cho người sử dụng với chi phí thấp nhất. Trên đây là một số thông tin cần thiết và ví dụ thực tế về xây dựng hệ thống điện tòa nhà đạt tiêu chuẩn và đảm bảo an toàn kỹ thuật. Để có giải pháp tốt hơn về hệ thống điện cho công trình của bạn, chúng tôi cung cấp các loại tủ điện được sản xuất theo tiêu chuẩn quốc tế IEC, giúp bạn phân phối hệ thống điện một cách khoa học và an toàn hơn. Mời các bạn tham khảo thêm về tủ điện và các sản phẩm tủ điện của 3C.
