Thước Panme là gì? Công dụng, cách sử dụng và hiệu chỉnh thước panme

Đối với một kỹ sư cơ khí, micromet là một công cụ vô cùng quen thuộc, được sử dụng hàng ngày trong công việc. Tuy nhiên, với nhiều người, đây có lẽ vẫn là một công cụ khá xa lạ. Vì vậy, hãy cùng theo dõi bài viết dưới đây của LabTrường Lê Hồng Phong để tìm hiểu về cấu tạo, phân loại và cách sử dụng Micromet.

Micromet là gì?

Micromet là một công cụ điển hình trong ngành cơ khí, dùng để đo lường tương đối chính xác với độ chính xác 0,01mm. Chúng được thiết kế cho từng loại cụ thể bao gồm micromet bên ngoài, micromet bên trong, micromet độ sâu và được sử dụng phổ biến trong ngành sản xuất cơ khí, nhựa, gỗ, nhôm, thủy tinh,… với dải đo hẹp, chỉ khoảng 25mm. Hiện nay Mitutoyo là loại micromet được ưa chuộng nhất.

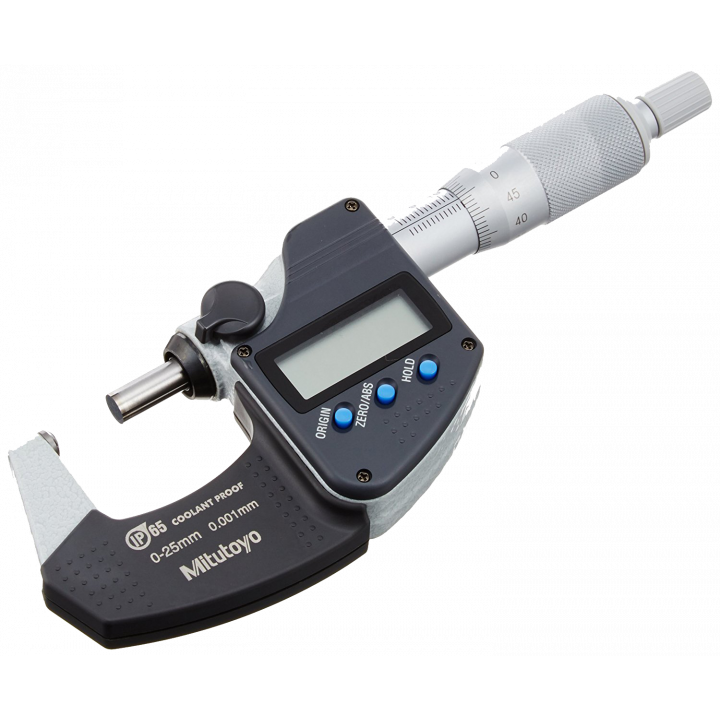

Mitutoyo là loại micromet phổ biến nhất

Giới hạn của micromet thường là 0 – 25mm, 25 – 50mm, 50 – 75mm, 75 – 100mm, 100 – 125mm, 125 – 150mm…

Giá trị khoảng cách mỗi vạch trên thân micromet là 1mm, bố trí hai bên vạch chuẩn xen kẽ 0,5mm.

Cấu trúc micromet

– Đo mỏ (đe)

– Đầu đo di động (trục chính)

– Vít/khóa khóa

– Thân thước chính (tay áo)

– Cái đê

– Núm vặn

– Tay nắm/khung (khung)

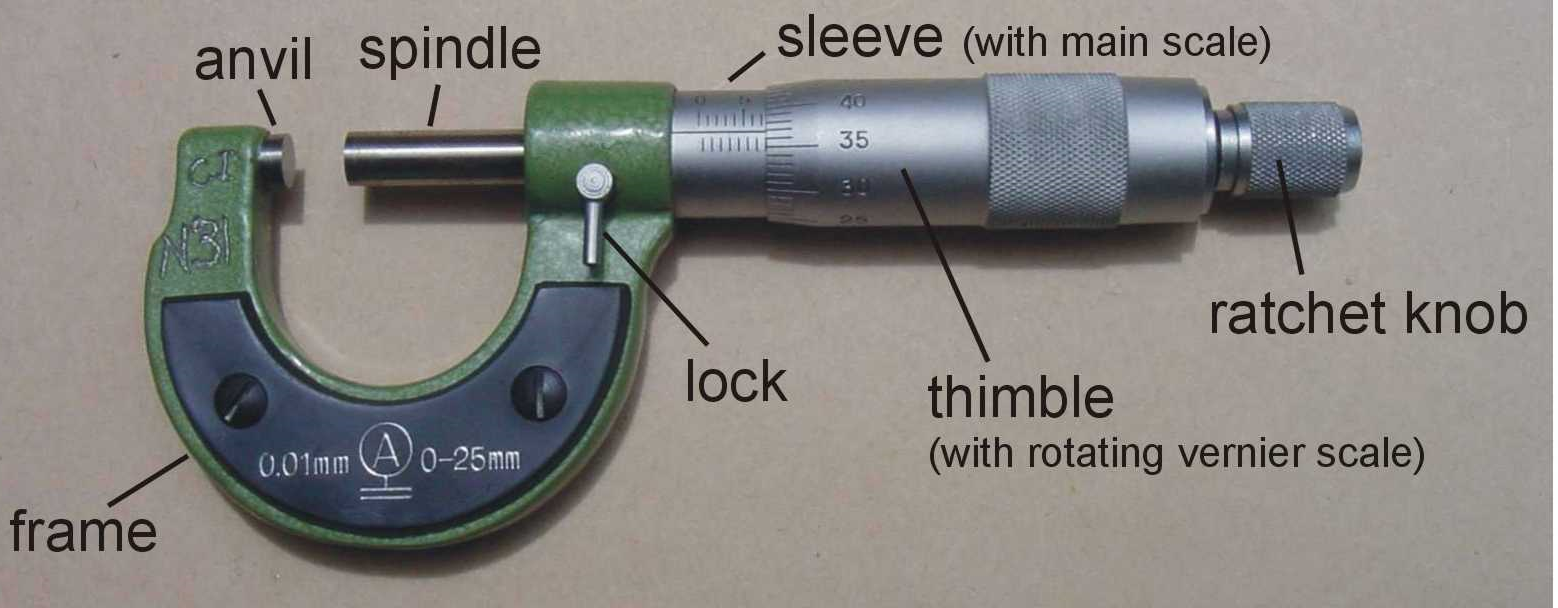

Cấu trúc micromet

Phân loại micromet

Phân loại theo bước ren

– Trục ren có bước ren 1mm, ống di động (hay còn gọi là thước phụ) có thước tròn chia làm 100 phần. Mặc dù loại micromet này dễ đọc số đo nhưng thân của nó to, nặng và thô nên ngày nay ít được sử dụng.

– Trục ren có bước ren 0,5 mm, thang đo động được chia làm 50 phần.

Phân loại theo mục đích sử dụng

– Micromet đo kích thước bên ngoài

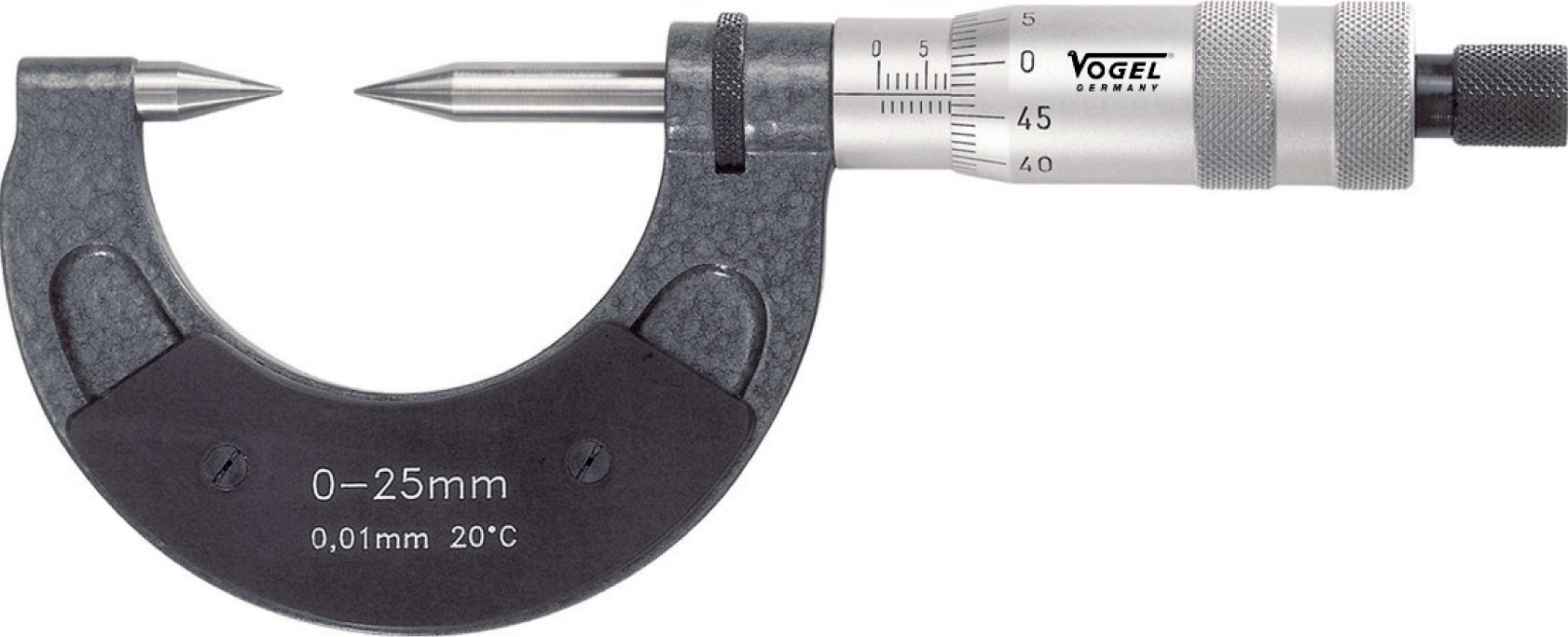

Micromet đo kích thước bên ngoài

– Micromet đo kích thước bên trong

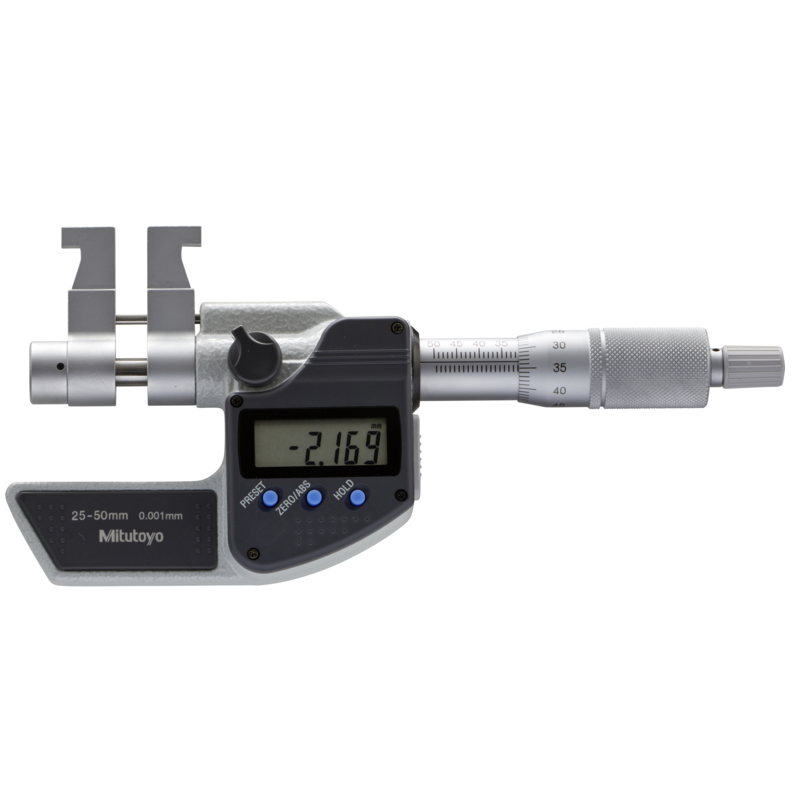

Micromet đo kích thước bên trong

– Micromet đo độ sâu

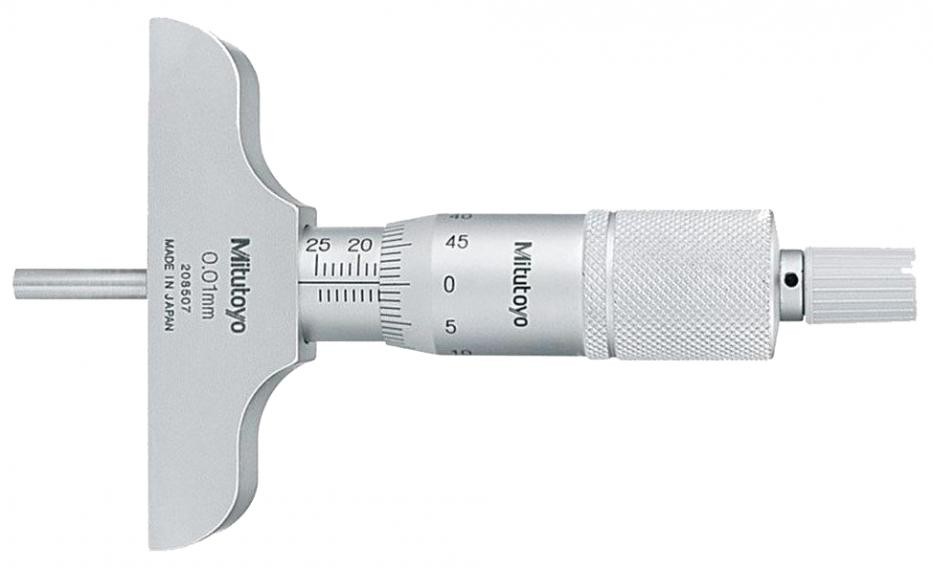

Micromet đo độ sâu

Tham khảo catalog sản phẩm THIẾT BỊ PHÒNG THÍ NGHIỆM

Cách sử dụng micromet

• Kiểm tra micromet trước khi đo

– Kiểm tra bề mặt ngoài của micromet xem có bị mòn, sứt mẻ không. Trường hợp đầu đo bị mòn, sứt mẻ thì kết quả đo sẽ không chính xác.

– Kiểm tra xem các bộ phận của thước có chuyển động trơn tru không.

– Kiểm tra xem búp bê quay có chuyển động trơn tru hay không.

– Làm sạch bề mặt đo của thước

– Kiểm tra điểm 0. Nếu điểm 0 bị lệch thì ngay cả khi bạn thực hiện đúng quá trình đo thì kết quả đo vẫn sai.

+ Đối với micromet có giới hạn đo từ 0-25mm, chúng tôi cho phép tiếp xúc trực tiếp giữa hai bề mặt đo. Kiểm tra điểm 0.

+ Đối với các micromet có giới hạn đo từ 25-50mm… ta dùng thước khối tương ứng để kiểm tra điểm 0.

Nếu điểm 0 chưa chính xác thì chúng ta tiến hành điều chỉnh

+ Dùng chốt khóa để cố định búp bê quay.

+ Dùng công cụ Rotate để xoay giá trị bị lệch.

+ Kiểm tra xem điểm 0 có thẳng hàng hay không. Nếu vẫn sai thì làm lại từ đầu.

• Cách đo micromet

Cách đo micromet

Bước 1: Dùng tay trái cầm Micromet, xoay đầu đo cho đến khi gần tiếp xúc với tay phải, sau đó tiếp tục xoay núm để đầu đo tiếp xúc với vật ở đúng áp suất đo.

Bước 2: Giữ đường tâm của hai đầu dò trùng với kích thước của vật cần đo.

Bước 3: Nếu muốn tháo Micromet ra khỏi vị trí đo, hãy vặn đai ốc khóa để cố định đầu đo chuyển động trước khi tháo cân ra khỏi vật đo.

Bước 4: Dựa vào cạnh Micromet chuyển động, đọc số “mm” và nửa “mm” của kích thước trên thước chính.

Bước 5: Dựa vào vạch chuẩn trên Micromet chính, đọc phần trăm “mm” trên thang đo phụ (giá trị mỗi vạch là 0,01 mm).

Cách đọc micromet

Dựa vào vị trí mép ống chuyển động để xác định kích thước đo. Mép của ống chuyển động là thước chính nằm bên trái mép của ống chuyển động và nó cũng là “toàn bộ phần” của thước. Tùy theo số vạch trên ống chuyển động trùng với vạch chuẩn trên ống cố định mà lấy số đó nhân với độ chính xác của Micromet sẽ thu được giá trị “phần lẻ” của thước. Cộng hai giá trị này sẽ được giá trị của kích thước đo.

https://www.youtube.com/watch?v=1Vs97JV2kko

Hướng dẫn cách đọc micromet

Phương pháp bảo quản micromet

– Không dùng thước để đo bề mặt gồ ghề, bẩn mà nên vệ sinh thước trước khi đo.

– Không dùng micromet để đo khi vật đang quay.

– Không ấn hai đầu đo vào vật đo. Không vặn trực tiếp vít thước phụ để đầu đo ép vào vật đo để tránh va chạm có thể làm hỏng hoặc biến dạng neo.

– Tránh tháo micromet ra khỏi vật đo trước khi đọc giá trị đo mà phải đọc ngay khi micromet vẫn đang giữ vật để tránh thay đổi kết quả có thể xảy ra do chuyển động.

– Sau khi sử dụng cần lau cân bằng giẻ sạch và tra dầu vào neo khóa để cố định đầu đo chuyển động và đặt micromet vào đúng vị trí trong hộp để tránh rỉ sét, bụi cát, bụi bánh mài hoặc mạt kim loại.

Trên đây là những thông tin về micromet cũng như cấu tạo và cách sử dụng mà LabTrường Lê Hồng Phong muốn giới thiệu đến các bạn. Chúc bạn có thêm nhiều kiến ​​thức bổ ích
