Sự khác nhau giữa CB điện xoay chiều AC và CB điện một chiều DC

Lê Hồng Phong

Trong cuộc sống hàng ngày chúng ta thường gặp nhiều nguồn năng lượng khác nhau, dễ nhận biết nhất là năng lượng điện. Nguồn điện mà Cơ quan Điện lực cung cấp sử dụng là năng lượng mặt trời, năng lượng từ ắc quy, năng lượng từ ắc quy,… vậy bạn có biết AC DC, AC AC là gì không? Nếu chưa thì hôm nay Phan Khang Palace xin mời các bạn cùng tìm hiểu.

1. Dòng điện xoay chiều AC là gì?

AC – Tên tiếng Anh là Dòng điện xoay chiều, được hiểu là dòng điện có chiều và giá trị thay đổi theo thời gian. Những thay đổi này thường có chu kỳ nhất định.

Điều này có nghĩa là dòng điện xoay chiều trong mạch sẽ chuyển động theo một chiều, sau đó lại chuyển động theo chiều ngược lại và tiếp tục đổi chiều như vậy.

2. Dòng điện một chiều là gì?

DC – Tên tiếng Anh là Direct Current, được hiểu là dòng điện (dòng điện tử) chạy theo một hướng cố định, không thay đổi trong quá trình hoạt động. Cường độ dòng điện này có thể tăng hoặc giảm nhưng không đổi hướng.

Điện áp DC sẽ luôn có giá trị dương hoặc âm. Giá trị điện áp này có thể tăng hoặc giảm nhưng không thay đổi giữa giá trị dương và âm.

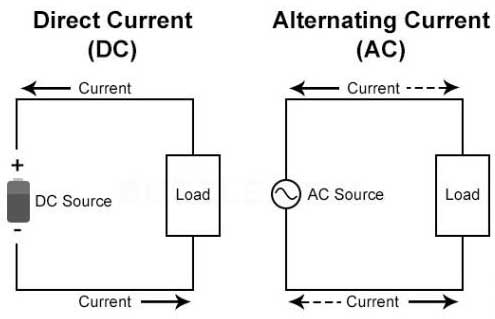

Mô tả dòng điện xoay chiều và dòng điện một chiều

3. So sánh dòng điện xoay chiều AC và dòng điện một chiều DC

4. Sự khác biệt giữa cầu dao AC và cầu dao DC

Mặc dù bộ ngắt mạch AC (bộ ngắt mạch AC) và bộ ngắt mạch DC (bộ ngắt mạch DC) có hình dạng và chức năng tương tự nhau: chuyển mạch; Nhưng hai loại aptomat này rất khác nhau về cấu trúc bên trong. Để hiểu rõ sự khác biệt giữa cầu dao AC và cầu dao DC, có lẽ trước tiên chúng ta phải tìm hiểu khái niệm dòng điện xoay chiều là gì và dòng điện một chiều là gì.

Khái niệm “điện” hay “dòng điện” là sự chuyển động của các electron qua một dây dẫn. Sự khác biệt giữa dòng điện AC và DC nằm ở hướng di chuyển của các electron. Trong dòng điện một chiều, các electron chuyển động đều theo một hướng hay còn gọi là “chuyển tiếp”. Trong khi đó, ở dòng điện xoay chiều AC, các electron di chuyển theo hướng chuyển đổi, đôi khi “tiến” rồi lại “ngược”.

4.1. Thiết bị chuyển mạch dòng điện xoay chiều AC

Ở Việt Nam, chu kỳ dòng điện của lưới điện là 50Hz (nghĩa là dòng điện đổi chiều 50 lần trong 1 giây); Lưới điện xoay chiều ở tần số 50Hz, hoặc 50 chu kỳ mỗi giây, dòng điện xoay chiều, do đó điện áp xen kẽ giữa +V và –V 50 lần mỗi giây. Điều này có nghĩa là có một điểm mà điện áp là 0V, xảy ra 50 lần mỗi giây. Tại điểm 0V này, bộ ngắt dòng điện xoay chiều này sẽ “TẮT” kết nối, dập tắt hồ quang và bảo vệ hệ thống dây điện khỏi mức dòng điện quá cao.

Ở Việt Nam, Điện lực cung cấp điện xoay chiều, trong khi các thiết bị đặc biệt như ắc quy lại sử dụng điện một chiều.

4.2. Thiết bị chuyển mạch dòng điện một chiều DC

Ngược lại với dòng điện xoay chiều AC, dòng điện một chiều duy trì điện áp không đổi, do không có điểm 0V (ở dòng điện xoay chiều nếu tần số là 50Hz thì trong 1 giây sẽ xuất hiện 50 lần điểm 0V); Thiết kế của cầu dao AC sẽ không hoạt động trong mạch DC. Máy cắt DC chỉ sử dụng nam châm để hút hồ quang, hút hồ quang ra khỏi khe hở không khí và dập tắt hồ quang đó. Cầu dao AC được thiết kế không có nam châm nên không thể dập tắt được dòng điện một chiều.

Cấu trúc bảo vệ nhiệt: khi giá trị dòng điện vượt quá dòng định mức. Cấu trúc thanh lưỡng kim sẽ dãn ra và ngắt kết nối CB. Vì cần đủ nhiệt và thời gian để thanh lưỡng kim nở ra nên cơ chế bảo vệ nhiệt trong DC CB được sử dụng để bảo vệ quá tải. Giá trị bảo vệ quá tải là một lực hút lớn hơn dòng định mức.

Cấu trúc bảo vệ từ tính ngắt DC CB ngay lập tức khi xảy ra đoản mạch. Do dòng điện một chiều không đổi hướng nên các tiếp điểm sẽ mở ra xa nhau hơn để đảm bảo ngắt hoàn toàn hồ quang được tạo ra. (Dòng điện xoay chiều ngược chiều nên khi giá trị dòng điện về 0, nó sẽ tự động tắt mà không cần có khe hở lớn giữa hai tiếp điểm).

Không sử dụng công tắc xoay chiều cho mạch điện một chiều và ngược lại không sử dụng công tắc xoay chiều cho mạch điện xoay chiều.

Chỉ sử dụng cầu dao ngắn mạch định mức DC cho các ứng dụng DC. KHÔNG BAO GIỜ cố gắng sử dụng bộ ngắt mạch AC cho các ứng dụng DC, bất kể các thông số dòng điện định mức hoặc dòng cắt có đáp ứng yêu cầu hay không. Vì cầu dao này sẽ không dập tắt được hồ quang nên dây dẫn sẽ quá nóng và gây cháy.

5. Thiết bị chuyển mạch dòng điện một chiều của Schneider Electric

MCB 1P, 2P DC dùng để điều khiển, bảo vệ chống quá tải, ngắn mạch và cách ly mạng điện DC. Được sử dụng trong mạng lưới công nghiệp, giao thông và năng lượng. Dòng điện định mức từ 0,5A đến 63A.

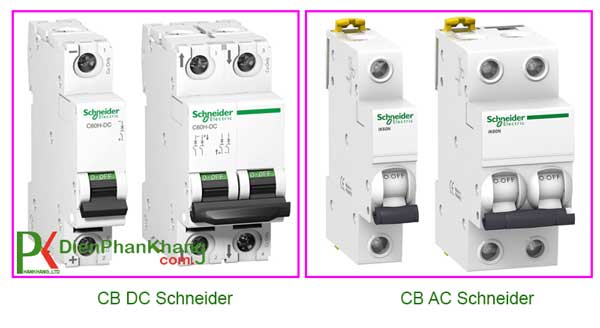

MCB DC của Schneider Electric

✜ ✜ ✜ ✜ ✜
