So sánh RCCB và RCBO: Công dụng, hoạt động, điểm khác biệt

Lê Hồng Phong

Trong bài viết này chúng ta hãy so sánh RCCB và RCBO để thấy sự khác biệt giữa hai thiết bị này. Từ đó, bạn sẽ dễ dàng đưa ra sự lựa chọn chính xác nhất cho công trình điện của mình, đảm bảo vận hành hiệu quả và an toàn.

1. So sánh RCCB và RCBO

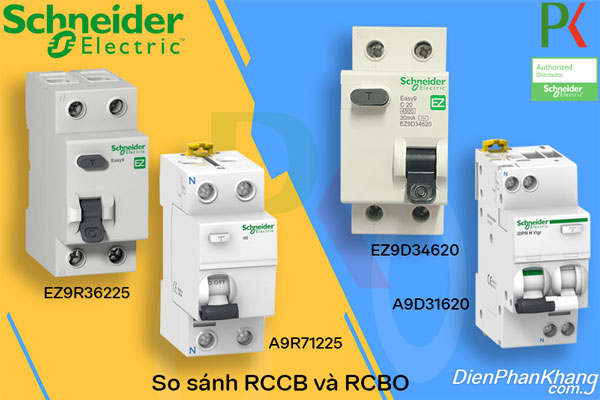

So sánh hai thiết bị đóng cắt điện hạ thế RCCB và RCBO

RCCB và RCBO là hai thiết bị điện nằm trong dòng thiết bị đóng cắt hạ thế. Chúng hiện được sử dụng rộng rãi trong các công trình dân dụng như nhà ở, trường học, bệnh viện, cửa hàng, siêu thị, chung cư, khách sạn, nhà hàng… và sản xuất công nghiệp.

1.1. RCCB là gì?

RCCB viết tắt trong tiếng Anh là Residual Current Circuit Breaker. Đây là loại cầu dao chống rò điện hay còn gọi là cầu dao chống giật, cầu dao chống giật.

– Công dụng: Thiết bị này được sử dụng để ngăn ngừa nguy cơ xảy ra sự cố cháy nổ do rò rỉ – dòng điện trong hệ thống điện, đồng thời bảo vệ người dùng khỏi nguy cơ bị điện giật.

– Thông số kỹ thuật của RCCB: RCCB có 2P và 4P, dòng ngắn mạch tối đa là 4,5kA và 6kA, với dải dòng định mức lần lượt là 25A, 40A, 60A, 100A và độ nhạy hoặc dòng rò 30mA, 100mA, 300mA.

– Cấu tạo: Cầu dao ngắt dòng rò RCCB gồm có 2 phần: cầu dao (có cấu tạo và nguyên lý hoạt động tương tự CB) và chức năng đóng dòng rò (với 2 cơ chế: cơ chế phát hiện dòng rò và cơ chế so sánh khuếch đại dòng rò).

Bộ ngắt mạch dòng rò RCCB cần được lắp đặt cùng MCB để bảo vệ chống đoản mạch và quá tải. RCCB có thể được lắp đặt trước hoặc sau thiết bị MCB chính trong hệ thống điện.

– Nguyên lý hoạt động: Cầu dao chống dòng rò RCCB ngăn chặn sự cố rò rỉ điện dựa trên nguyên lý so sánh dòng điện đi và dòng về trên dây. Khi dòng điện bình thường thì chỉ số dòng điện đi và dòng về trên dây bằng nhau, nhưng nếu hệ thống có hiện tượng rò rỉ thì chỉ số dòng điện đi và dòng về sẽ khác nhau. Trong trường hợp này, RCCB sẽ tự động cắt mạch điện rò rỉ ra khỏi mạng điện, giúp bảo vệ các thiết bị điện và an toàn cho người sử dụng.

– Ứng dụng: Cầu dao chống giật RCCB thường được lắp đặt để bảo vệ chống giật cho từng tầng trong nhà hoặc có thể cho toàn bộ hệ thống điện.

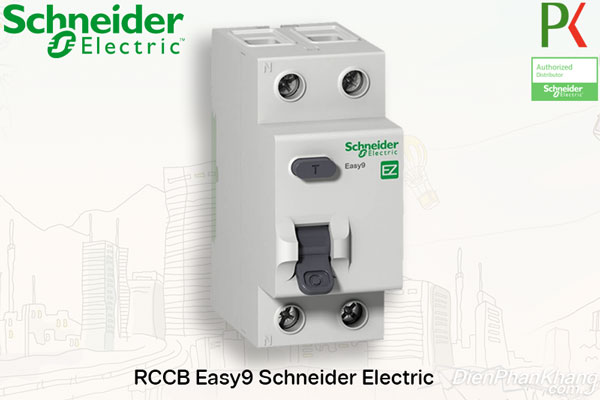

RCCB Easy9 Schneider Electric – sự lựa chọn tiết kiệm

1.2. RCBO là gì?

RCBO trong tiếng Anh là viết tắt của Residual Current Circuit Overcurrent. Đây là loại CB bảo vệ quá tải và bảo vệ dòng rò, kết hợp RCCB và MCB.

– Công dụng: RCBO không chỉ được sử dụng làm RCCB để ngăn chặn nguy cơ xảy ra sự cố cháy nổ do rò rỉ điện, đồng thời còn bảo vệ người dùng khỏi nguy cơ bị điện giật. Hơn nữa, thiết bị này còn có tính năng tự động ngắt khi xảy ra tình trạng quá tải hoặc đoản mạch.

– Thông số: Ở nước ta đang sử dụng 2 loại lưới điện phổ biến là lưới điện dân dụng 1 pha và lưới điện sản xuất 3 pha. Vì thế các hãng còn sản xuất 2 loại: RCBO 1 pha và RCBO 3 pha.

Hiện nay, các loại RCBO có mặt trên thị trường dưới một số ngưỡng sau: 15mA, 30mA, 100mA hoặc lớn hơn 200, 300 hoặc thậm chí 500mA.

– Cấu tạo: Cầu dao RCBO bảo vệ quá tải, rò rỉ gồm các bộ phận như buồng dập hồ quang, bảng mạch RCD, bộ phận phát hiện quá tải nhiệt, công tắc đóng/mở bằng tay, nút kiểm tra RCD, cuộn phát hiện ngắn mạch, bộ phận nhạy dòng rò bên trong RCD với biến dòng vi sai và máng dập hồ quang.

– Nguyên lý hoạt động: Cầu dao bảo vệ quá tải RCBO và dòng rò sẽ đo giá trị dòng điện qua 2 dây nóng và dây lạnh và so sánh độ lớn giữa chúng. Khi phát hiện thấy sự chênh lệch độ lớn giữa hai giá trị này đạt đến một ngưỡng nhất định, dòng điện sẽ ngay lập tức bị ngắt khỏi tải. Nhờ đó, toàn bộ hệ thống điện kết nối với thiết bị sẽ bị ngắt hoàn toàn.

– Ứng dụng: RCBO có ứng dụng rất rộng rãi trong các công trình lớn như văn phòng, công ty, khu công nghiệp và các công trình dân dụng khác.

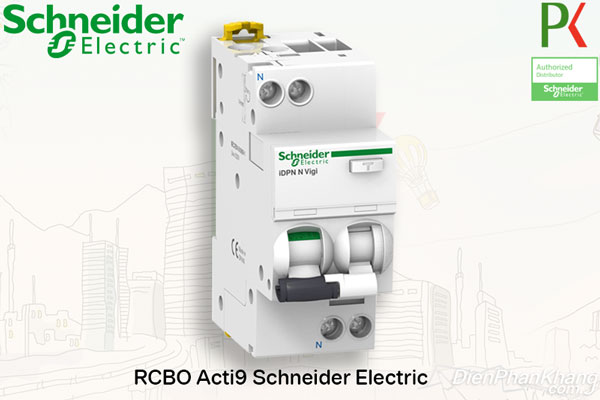

RCBO Acti9 Schneider Electric – Chất lượng cao

1.3. Sự khác biệt giữa RCCB và RCBO

Qua những thông tin trên có thể thấy RCBO và RCCB là hai thiết bị bảo vệ nguồn có chức năng tương đối giống nhau. Tuy nhiên, có một chút khác biệt về bản chất như sau:

• RCCB: Có chức năng đơn giản, có tác dụng chống rò rỉ, chống sốc. Cần lắp MCB để bảo vệ ngắn mạch và quá tải
• RCBO: Đây là thiết bị đa năng hơn RCCB. Bởi ngoài chức năng chống rò rỉ, chống giật còn được tích hợp tính năng tự động ngắt khi quá tải, ngắn mạch, giúp bảo vệ hệ thống điện tốt hơn. Ngoài ra không cần sử dụng thêm MCB.

2. Địa chỉ cung cấp RCCB, RCBO chính hãng uy tín

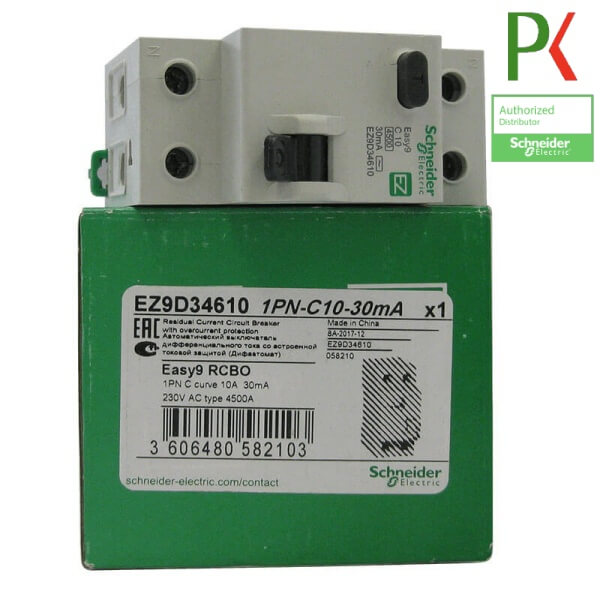

Easy9 RCBO Schneider – Giá rẻ chất lượng cao

Nếu bạn có nhu cầu mua RCCB, RCBO Schneider Electric chính hãng hãy liên hệ ngay với Phang Khang Điền. Kể từ khi thành lập – 2011 – Công ty TNHH Điện lực Phan Khang đã trở thành nhà phân phối chính thức các sản phẩm thiết bị điện Schneider Electric.

2.2. Nhà phân phối chính thức của Schneider Electric

Với phương châm “Uy tín – Chất lượng – Nhanh chóng – Hiệu quả”, Phan Khang cam kết mang đến cho khách hàng những sản phẩm RCCB Schneider và RCBO Schneider chất lượng với dịch vụ chăm sóc khách hàng tốt nhất và giá cả hợp lý nhất.

• Cam kết sản phẩm Schneider Electric chính hãng 100%.
• Có CO CQ, hóa đơn đầy đủ.
• Chi phí hợp lý, cạnh tranh do không qua trung gian.
• Bảo hành chính hãng lâu dài.
• Hỗ trợ giao hàng nhanh chóng tại TP.HCM, Bình Dương, Long An và các tỉnh lân cận.
• Có các chuyên gia tư vấn, kỹ sư giàu kinh nghiệm, chuyên môn luôn sẵn sàng hỗ trợ, giải đáp các thắc mắc của khách hàng.

Trên đây là thông tin so sánh RCCB và RCBO. Để được tư vấn chi tiết hơn về RCCB và RCBO Schneider, vui lòng liên hệ ngay với Phan Khang Điền.
