Điểm khác biệt lớn nhất giữa MCB và MCCB là ứng dụng khi MCB dùng cho hệ thống điện dân dụng 1 pha 220V trong khi MCCB dùng cho hệ thống điện công nghiệp 3 pha 380V. Cả hai đều là dòng cầu dao được sử dụng phổ biến nhất. So sánh chi tiết về 2 loại CB này sẽ có trong bài viết tổng hợp dưới đây của KTH ELECTRIC.
Bảng so sánh nhanh MCB và MCCB
MCB hay còn gọi là cầu dao tôm là thiết bị điện quen thuộc trong mỗi gia đình. Trong khi đó, MCCB là mạch chuyển mạch xuất hiện trong nhiều hệ thống tủ điện công nghiệp và trạm biến áp. Có lẽ So sánh MCB và MCCB Xét về nhiều yếu tố từ định nghĩa, cấu tạo, chức năng, ứng dụng, phân loại, giá thành,… KTH ELECTRIC sẽ tổng hợp bằng bảng so sánh nhanh sau:
| yếu tố so sánh | MCB | MCCB |
| Định nghĩa | Loại cầu dao này bảo vệ hệ thống khỏi dòng điện quá tải và đoản mạch | Loại cầu dao này bảo vệ hệ thống khỏi dòng điện quá tải và đoản mạch |
| Tên |
|
|
| Điện áp sử dụng | 220V – 1 pha và 380V – 3 pha | 380V – 3 pha |
| Số cực | 1,2,3,4 | 3,4 |
| Cơ chế ngắt | Cảm biến nhiệt | Cảm ứng nhiệt, cảm ứng điện từ |
| Dòng điện định mức Trong (A) | 1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40, 45, 50, 63, 80, 100, 125 | 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 225, 250, 300, 315, 350, 400, 500, 550, 630, 700, 800, 1000, 1250, 1600, 2500 |
| Dòng điện cắt ngắn mạch định mức Icu (kA) | 6, 10 | 25, 36, 50, 60, 65, 75, 85, 100 |
| IC/Icu | 75% – 100% | 70% – 100% |
| Điều chỉnh Ics/Icu | không phải | Có lẽ |
| Điều khiển từ xa | không phải | Có lẽ |
| Ứng dụng | Đối với mạch có tải công suất thấp | Đối với hệ thống có tải công suất cao |
| Công dụng | Được sử dụng rộng rãi trong các công trình dân dụng | Sử dụng trong hệ thống điện thương mại và công nghiệp |
Trong số các yếu tố trên, điều quan trọng nhất để tìm ra sự khác biệt giữa MCB và MCCB là dựa vào cấu tạo và ứng dụng.
Sự khác biệt về cấu tạo của MCB và MCCB
Ngay từ hình dáng bên ngoài, bạn có thể dễ dàng phân biệt được aptomat MCB và aptomat MCCB. Thông thường MCB có kích thước nhỏ hơn và nếu cùng số pha thì MCB sẽ bố trí nhiều hơn 1 đòn bẩy duy nhất thay vì chỉ 1 như MCCB. Bên cạnh đó, tuy có cơ chế ngắt điện tương tự nhau nhưng kết cấu của 2 dòng máy cắt tự động này cũng có sự khác biệt.

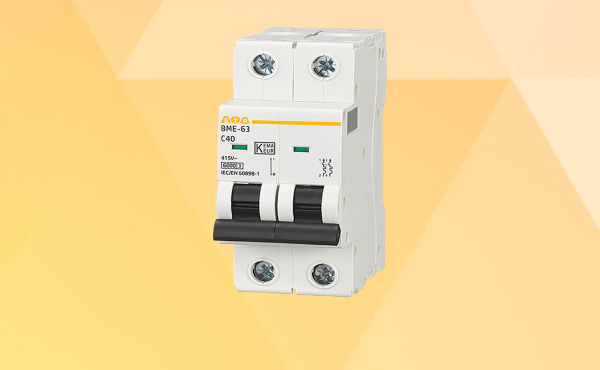

Cấu trúc của MCB
MCB (Miniature Circuit Breaker) là dòng cầu dao loại nhỏ được sử dụng trong hệ thống điện gia dụng có công suất thấp. Cái tên cầu dao tôm xuất phát từ việc dòng MCB nhỏ nhất là loại 1 pha 1 cực có thiết kế nhỏ gọn. Và việc thiết kế các dòng MCB lớn hơn là 2 cực, 3 cực hay 4 cực cũng giống như việc ghép các MCB 1 cực lại với nhau. Số cực của thiết bị sẽ tương ứng với số lượng đòn bẩy đơn ở mặt trước.
Về cấu tạo, MCB có các bộ phận đặc trưng như tiếp điểm, hộp dập hồ quang, cơ cấu truyền động cắt, móc bảo vệ, đòn bẩy đơn và các linh kiện, phụ kiện đi kèm.

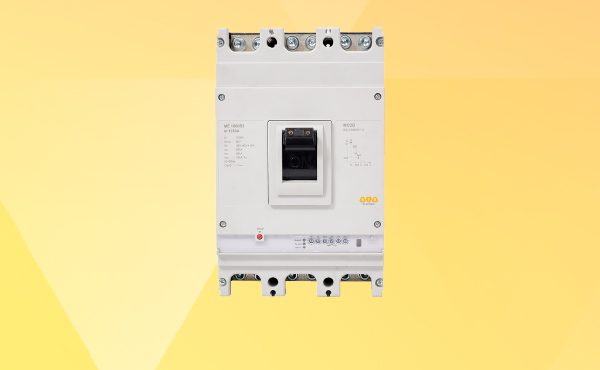

Cấu trúc của MCCB
MCCB (Moulded Case Circuit Breaker) là dòng cầu dao khối được sử dụng cho hệ thống điện công nghiệp công suất lớn và các thiết bị cảm ứng cỡ lớn. MCCB có hình dáng khá lớn, dạng khối đúc với 2 loại: MCCB 3 pha 3 cực và MCCB 3 pha 4 cực. So với mặt trước MCB thì mặt trước MCCB chỉ có một cần gạt duy nhất. Tuy nhiên, một số loại MCCB có thêm nút bấm điều chỉnh mức dòng điện cầu dao, có màn hình hiển thị LED và một số tính năng khác. Ngoài ra, so với các dòng MCB có cùng số pha và số cực thì MCCB có kích thước lớn hơn và nặng hơn.
Về cấu tạo, MCCB có đầy đủ các bộ phận của một cầu dao thông thường như tiếp điểm NC, hộp dập hồ quang, cơ cấu truyền động cắt, móc bảo vệ,… Ngoài ra, dòng MCCB điều khiển từ xa còn có thêm bộ ngắt mạch Shunt.
Phân biệt ứng dụng của MCB và MCCB

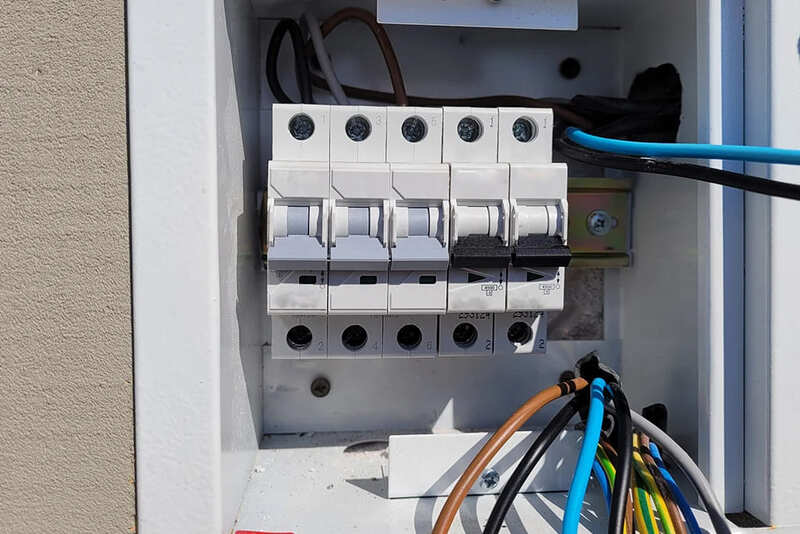

Cầu dao MCB có dòng điện định mức thấp từ 125A trở xuống và có dòng cầu dao Icu chỉ từ 10kA trở xuống. Vì vậy, loại CB này được sử dụng rộng rãi trong các hệ thống điện sinh hoạt như trong gia đình, chung cư, văn phòng, cửa hàng, nhà hàng, khách sạn,…
Ngoài ra, MCB có thể lắp đặt riêng cho một số thiết bị điện có công suất lớn trong nhà như điều hòa, bếp từ,… Nhờ kích thước nhỏ gọn nên vị trí lắp đặt MCB khá linh hoạt, có thể đặt trong tủ aptomat hoặc lắp đặt riêng.
Aptomat MCCB có dòng định mức lớn lên tới 2500A, dòng cắt Icu cao, đạt tối đa 100kA, thích hợp sử dụng trong hệ thống điện công nghiệp có tải điện lớn và các thiết bị điện đặc thù. Ứng dụng điển hình của MCCB là bảo vệ nguồn điện chính, bảo vệ dàn tụ điện, sử dụng cho máy hàn công nghiệp và bảo vệ máy phát điện.
MCCB được lắp đặt trong hệ thống tủ điện, có môi trường bảo quản tốt. Tủ điện thường được đặt ở nguồn điện và trong các phòng kỹ thuật điện.
=>> So sánh MCB, MCCB với các dòng CB khác tại: Sự khác biệt của MCB, MCCB, RCCB, RCBO, ELCB và RCD
Cả MCB và MCCB hiện đều được sản xuất bởi các thương hiệu điện lớn, uy tín như Schneider, ABB, Mitsubishi, LS, KTH ELECTRIC,… Khi chọn mua các thiết bị này, bạn cần so sánh về chất lượng, giá cả và các dịch vụ đi kèm để tìm được thiết bị phù hợp. Lưu ý: Không mua MCB, MCCB của hãng nổi, không rõ nguồn gốc hoặc không được kiểm định chất lượng.
Các dòng MCB và MCCB của KTH ELECTRIC được chứng nhận theo tiêu chuẩn IEC/EN 60898-1 (đối với MCB) và IEC/EN 60947-2 (đối với MCCB), vượt qua các bài kiểm tra chất lượng từ Phòng thí nghiệm Dekra, Intertek và Underwriters, đồng thời mang thương hiệu KEMA-KEUR.
Sản phẩm của chúng tôi được sử dụng rộng rãi trong nhiều hệ thống điện, bao gồm điện dân dụng, các công ty điện lực, các nhà máy công nghiệp trên toàn quốc. Tham khảo thông số chất lượng tại đây:
