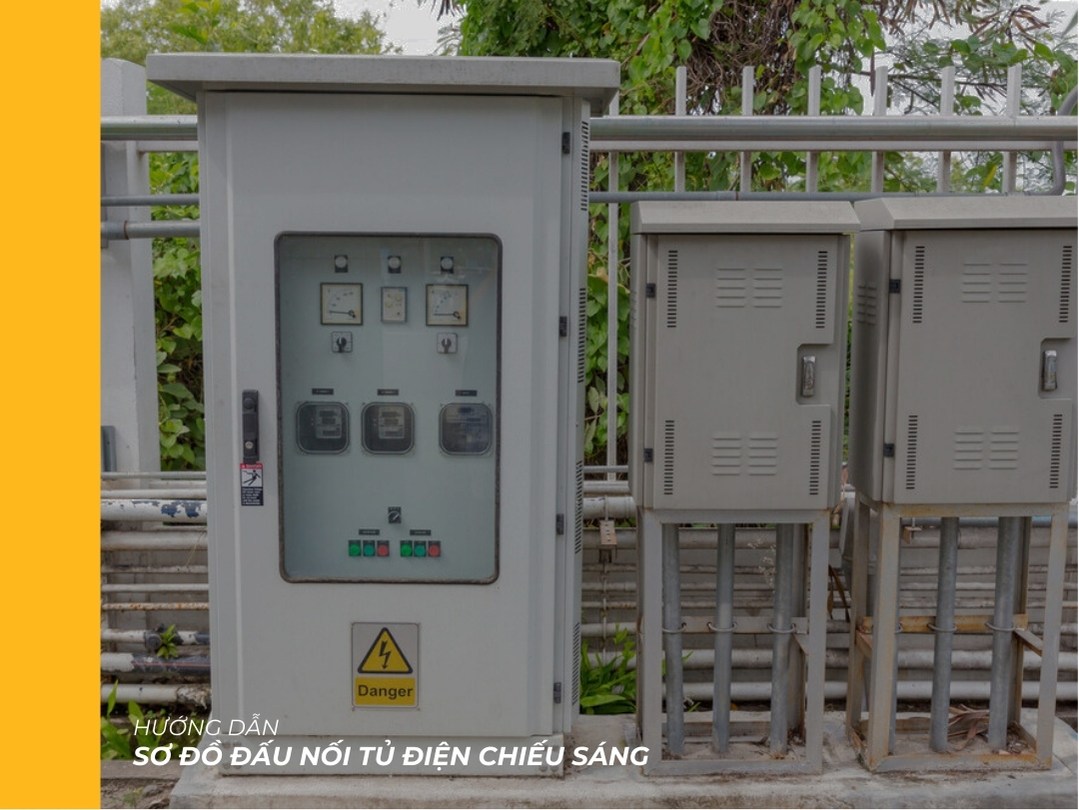

Sơ đồ đấu nối tủ điện chiếu sáng và các bước lắp đặt

Lê Hồng Phong

Tủ điện chiếu sáng là thiết bị quen thuộc trong các công trình, nhà máy, tòa nhà lớn có hệ thống chiếu sáng phức tạp. Khi vận hành, người vận hành cần nắm rõ sơ đồ kết nối và nguyên lý vận hành để đạt hiệu quả. KTH ELECTRIC sẽ hướng dẫn các bạn cách vẽ sơ đồ và các bước lắp đặt, kiểm tra tủ chiếu sáng trong bài viết sau.

Bước 1: Xác định thông số kỹ thuật tủ điện chiếu sáng

Tủ điện là nơi lưu trữ, vận hành và bảo quản các thiết bị điện, mạch điện và linh kiện. Tủ điện chiếu sáng chứa các thiết bị điều khiển hệ thống chiếu sáng và bảo vệ mạch điện. Tủ điện chiếu sáng có kích thước và sơ đồ đấu nối rất đa dạng.

Khi xác định các thông số kỹ thuật của tủ chiếu sáng cần hiểu rõ đặc điểm, phân loại, công suất của hệ thống chiếu sáng điều khiển. Từ đó người thiết kế sơ đồ sẽ lựa chọn các thiết bị cần thiết bao gồm thiết bị chuyển mạch, thiết bị chuyển mạch, thiết bị bảo vệ và các linh kiện đi kèm.

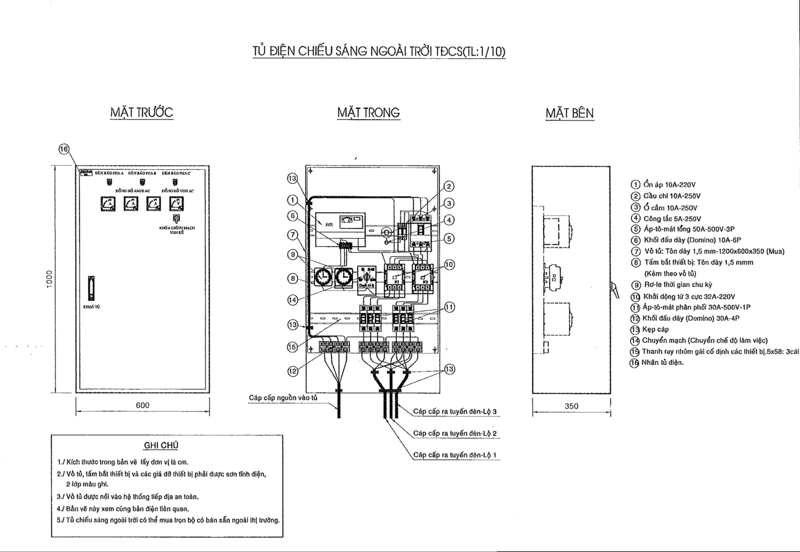

Bước 2: Vẽ sơ đồ đấu nối tủ điện chiếu sáng

Trong sơ đồ tủ chiếu sáng, tụ điện có thể được đặt ở:

• Vị trí kết nối các thiết bị tiêu thụ điện năng nhạy cảm như động cơ điện và máy biến áp.
• Vị trí thanh cái cung cấp năng lượng cho động cơ nhỏ và tải cảm ứng.
• Trong trường hợp tải cố định thì không cần mở rộng.

Trường hợp bố trí tụ đế có thể lựa chọn chế độ đóng cắt thủ công (CB), chế độ đóng cắt tự động (contactor) hoặc đấu nối trực tiếp vào tải.

Trong quá trình thiết kế sơ đồ tủ điện chiếu sáng cần đảm bảo chức năng điều khiển phù hợp với nhu cầu vận hành: tự động bật tắt đèn theo giờ, bật tắt đèn ở 2 vị trí, bật tắt cụm đèn, điều chỉnh màu sắc, cường độ sáng… Bên cạnh việc tối ưu hóa chức năng, cần lựa chọn các thiết bị điện tương thích để tối ưu hóa chi phí. Mặt khác, vị trí đặt thiết bị, dây chuyền cần được thiết kế khoa học, thuận tiện cho việc sửa chữa, bảo trì.

Xem thêm: Hướng dẫn đọc sơ đồ nguyên lý tủ điện hạ thế chính xác

Bước 3: Gia công vỏ tủ đèn

Sau khi hoàn thiện sơ đồ đấu nối tủ điện chiếu sáng, phần vỏ tủ điện sẽ được sản xuất và gia công theo yêu cầu kỹ thuật. Các yếu tố cần chú ý bao gồm kích thước vỏ, chất liệu vỏ, các khoang bên trong vỏ, vị trí đèn báo và nút bấm,…

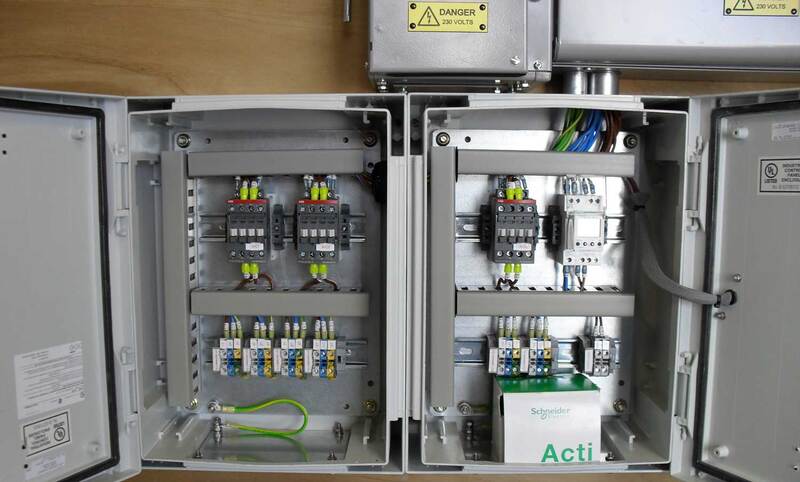

Bước 4: Lắp đặt, bố trí các thiết bị bên trong

Sắp xếp các thiết bị trong tủ điện chiếu sáng theo các cụm chức năng được bố trí trong sơ đồ lắp đặt. Lưu ý cần giảm mức độ ảnh hưởng và tương tác tiêu cực giữa các thiết bị điện.

Các nhóm thiết bị điện trong tủ chiếu sáng thường được phân chia như sau:

• Nhóm thiết bị điều khiển: rơle nhiệt, rơle trung gian, bộ điều khiển, cảm biến, contactor,…
• Nhóm thiết bị chuyển mạch: MCB, MCCB, ACB, cầu chì,…
• Nhóm linh kiện: nút ấn, nút xoay, đèn báo, màn hình, dây dẫn, thanh cái,…

Bước 5: Đi dây và đi dây thiết bị trong tủ điện

Trong quá trình đi dây tủ chiếu sáng, bạn cần lưu ý:

• Dây điện được bố trí đúng cực, thẳng hàng, khoa học và gọn gàng
• Màu dây và số sê-ri để kiểm soát và sửa chữa trong tương lai
• Mạch điện và dây tín hiệu cần được che chắn để chống nhiễu
• Đấu dây mạch điện trước, sau đó đấu dây điều khiển
• Bố trí các dây mạch điện và dây điều khiển vuông góc

Xem thêm: Quy trình thiết kế sơ đồ và lắp đặt tủ điện công nghiệp

Bước 6: So sánh sơ đồ và kiểm tra, vận hành thử

Kiểm tra vị trí thiết bị và hệ thống dây điện trong tủ điện theo sơ đồ lắp đặt. Sau đó kiểm tra nó trong các điều kiện khác nhau.

Trên đây là những chia sẻ của KTH ELECTRIC về Sơ đồ đấu nối tủ chiếu sáng và những lưu ý trong quá trình cài đặt. Ngoài ra, bạn có thể đọc thêm sơ đồ lắp đặt tủ điện công nghiệp trên website của chúng tôi: https://btb-electric.com/vi/
