Sơ đồ đấu aptomat hệ thống điện công nghiệp và sinh hoạt

Lê Hồng Phong

Trong bài viết dưới đây KTH ELECTRIC sẽ hướng dẫn các bạn các bước thiết kế sơ đồ hệ thống điện dân dụng và tủ điện công nghiệp cũng như các bước đấu nối cầu dao cho tủ điện công nghiệp.

Quy trình đấu nối cầu dao cho tủ điện công nghiệp

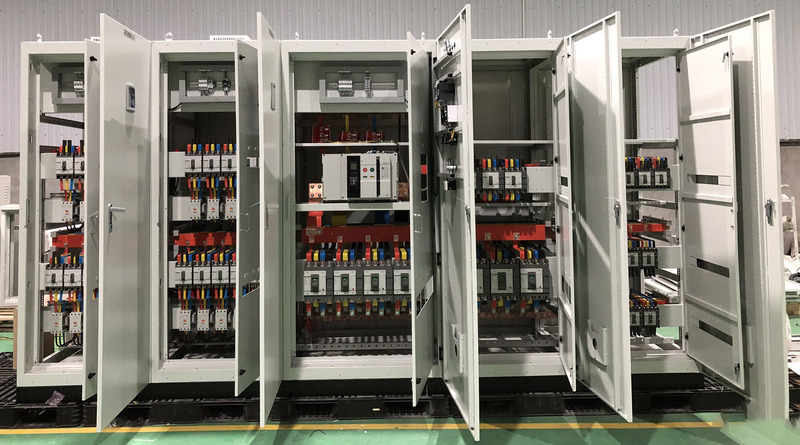

Tủ điện công nghiệp chứa các thiết bị điện như ACB, MCCB, contactor, tụ điện, ATS, mạch điều khiển, cầu dao, cầu dao, đèn báo,… Đây là nơi quản lý, bảo quản các thiết bị điện để tránh những sự cố xảy ra trong hệ thống như đoản mạch, đứt mạch và các yếu tố bên ngoài như nhiệt độ, nước mưa, độ ẩm,… và tránh sự tiếp xúc trực tiếp của con người với hệ thống điện.

Tủ điện công nghiệp được sử dụng rộng rãi trong các trạm điện, nhà máy, xí nghiệp, tòa nhà, bệnh viện, trường học,… Tủ có kích thước khá lớn, được chia thành nhiều ngăn, chứa hầu hết các thiết bị chuyển mạch, vận hành điện.

Bước 1: Xác định thông số kỹ thuật của hệ thống

Bạn cần phân tích chi tiết điện năng tiêu thụ và mục đích sử dụng của toàn bộ công trình để lựa chọn thiết bị điện phù hợp nhất để lắp đặt vào tủ. Thiết bị cần đảm bảo khả năng hoạt động đồng thời và phù hợp với chi phí lắp đặt:

• Đối với tủ điện hạ thế: Khi đấu nối các thiết bị trong tủ điện, bạn cần liệt kê rõ ràng loại thiết bị, số lượng cần lắp đặt để có thể tính toán chính xác giá trị của các thiết bị như cầu dao, cầu dao, công tắc, đèn báo, nút ấn, dây đồng…
• Đối với tủ điện điều khiển: Bạn cần hiểu rõ yêu cầu sử dụng của khách hàng để tính toán và lắp đặt thiết bị phù hợp với công năng.

Bước 2: Thiết kế sơ đồ và bản vẽ bố trí các thiết bị điện

Bước này là quan trọng nhất trong quá trình lắp đặt tủ điện công nghiệp. Kỹ thuật viên sẽ trình bày bản vẽ, giải thích các thiết bị và nguyên lý hoạt động của hệ thống. Ngoài ra, sẽ có thêm các phương án dự phòng thay thế thiết bị, nâng cấp hệ thống. Từ đó, đội ngũ sản xuất có thể tính toán chính xác chi phí đầu tư và lựa chọn phương án tối ưu nhất.

Quá trình thiết kế sơ đồ tủ điện đòi hỏi người phụ trách phải có kinh nghiệm thực hiện, tỉ mỉ, chính xác, kiểm tra cẩn thận từng chi tiết, tránh những sai sót dù là nhỏ nhất.

Lưu ý: Bạn nên thiết kế ổ cắm điện 220V trong tủ điện để thuận tiện cho việc bảo trì sau này.

Bước 3: Lắp vỏ tủ điện

Sau khi thống nhất phương án lựa chọn sơ đồ tủ điện sẽ tiến hành sản xuất tủ điện. Các chi tiết cần chú ý khi bóc tách bản vẽ để sản xuất là kết cấu tủ điện, vị trí các đèn báo, đồng hồ, tiếp xúc aptomat,…

Khi thực hiện thiết kế bản vẽ cơ khí cần tuân thủ những nguyên tắc sau:

• Các thiết bị như đèn báo nguồn, đồng hồ đo dòng điện AV, công tắc chuyển mạch nên lắp đặt ở vị trí không quá cao để người vận hành dễ dàng quan sát.
• Các thiết bị điều khiển như cầu dao, nút dừng khẩn cấp, nút ấn thường được đặt ở vị trí thấp hoặc ngang ngực để thuận tiện trong việc điều khiển và vận hành.
• Trên vỏ tủ điện cần thiết kế lỗ ra vào cáp bên trong tủ điện. Vị trí này có thể ở trên cùng, dưới cùng của tủ hoặc ở phía sau, tùy theo vị trí mà tủ điện công nghiệp hoạt động. Ngoài ra, tủ điện thường được đặt ở tầng hầm nên cần thiết kế thêm hệ thống thông gió, lỗ thông gió hoặc lắp đặt quạt làm mát trên thân tủ…

Vị trí đặt tủ điện cần ở trong phòng kỹ thuật điện và thuận tiện cho việc đấu nối vào lưới điện.

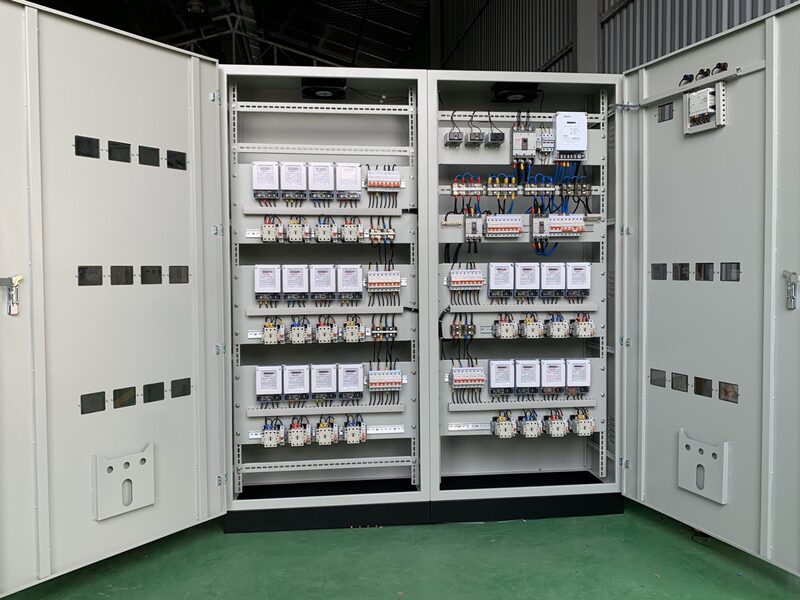

Bước 4: Lắp đặt thiết bị điện vào tủ

Lắp đặt các thiết bị điện vào tủ điện đúng như sơ đồ. Thiết bị nên được nhóm lại với nhau và chia theo từng ngăn với:

• Nhóm thiết bị điều khiển: cảm biến, rơle bảo vệ, rơle trung gian, bộ điều khiển.
• Nhóm thiết bị đóng cắt: Máy cắt 3 pha lắp phía trên, máy cắt nhánh, contactor phía dưới.
• Nhóm chứa MCCB, bộ khởi động từ và tụ điện.

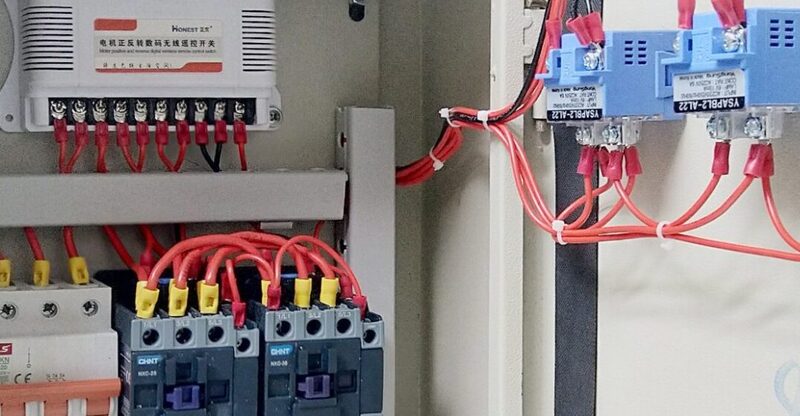

Bước 5: Đi dây

Khi thực hiện nối dây cần lưu ý:

• Dây dẫn phải gọn gàng, hợp lý và khoa học.
• Các thiết bị đầu cuối cần được đánh số và mã màu để thuận tiện cho việc sửa chữa và kiểm tra sau này.
• Dây tín hiệu và dây mạch điện cần có lớp bọc chống nhiễu.
• Các thanh đồng phải được phủ co nhiệt để chống nhiễu và phân biệt pha.

Bước 6: Bật nguồn và không hoạt động

Khi chạy không tải, hãy sử dụng đồng hồ vạn năng để kiểm tra hoạt động của hệ thống. Đây cũng là bước cuối cùng trong quá trình đấu nối tủ điện công nghiệp. Sau đó nối tủ vào đường dây điện và sử dụng.

Sơ đồ ngắt mạch gia đình

Aptomat được lắp đặt trong nhà để tránh tình trạng quá tải và chập mạch điện. Trong những trường hợp này, cầu dao sẽ phát hiện và tự động ngắt mạch để bảo vệ hệ thống.

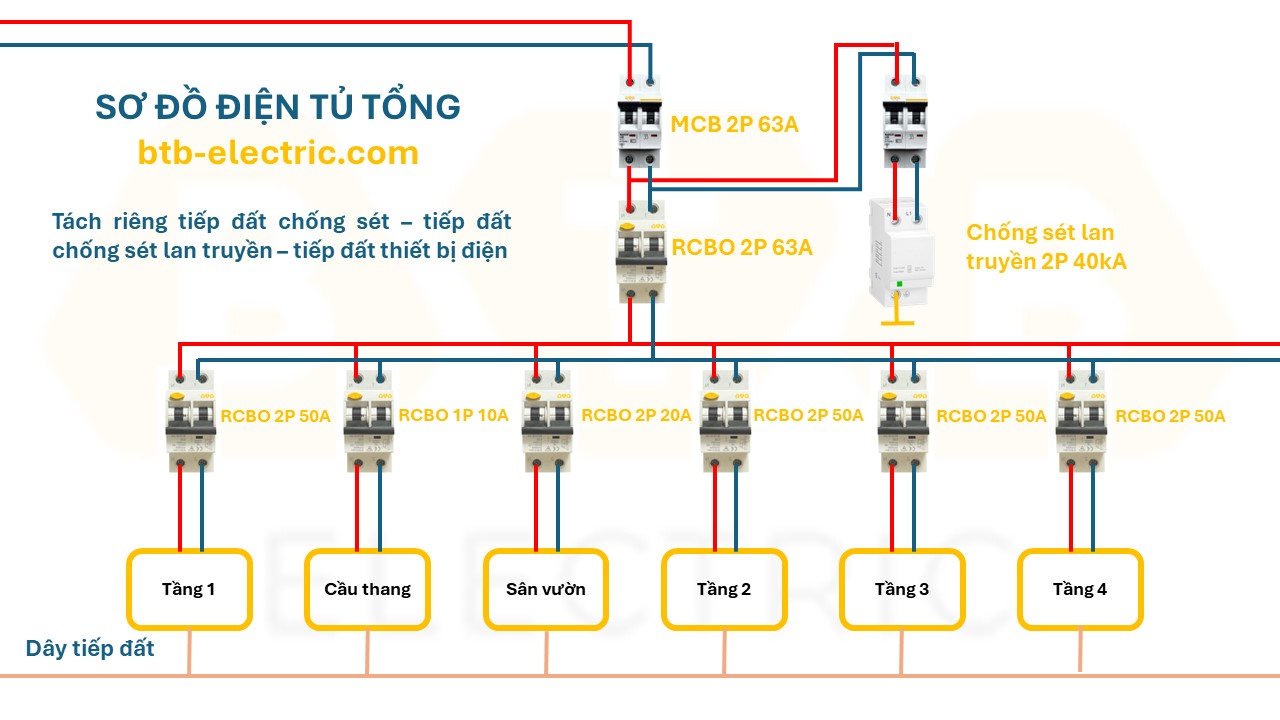

Sơ đồ điện tổng quát

Trong hệ thống điện cơ bản trong gia đình, cầu dao tổng được chọn là loại 63A, tương ứng với dòng điện 220V, công suất phụ tải là 13860W. Nếu lắp thêm cầu dao nhánh thì khi có sự cố tại 1 điểm thì cầu dao nhánh sẽ nhảy trước, tránh ảnh hưởng đến các khu vực khác. Trong trường hợp không lắp đặt cầu dao nhánh và cầu dao tổng tải thấp, khi sử dụng nhiều thiết bị cùng lúc sẽ dễ dàng nhảy cầu dao mà không xảy ra sự cố.

Vì vậy, khi thiết kế hệ thống điện gia đình, bạn cần chia các tuyến thành các tầng, tương ứng với một mạch nhánh để tăng khả năng bảo vệ hệ thống, giúp khoanh vùng và khắc phục sự cố nhanh hơn. Khi lắp đặt nhớ lắp cầu dao chống sét trước, sau đó mới đến cầu dao chống sét.

Lưu ý khi thiết kế: Cọc nối đất trên các thiết bị điện phải tách biệt với cọc nối đất chống sét. Các thông số và chi tiết sơ đồ của Aptomat có thể được điều chỉnh theo tình hình thực tế.

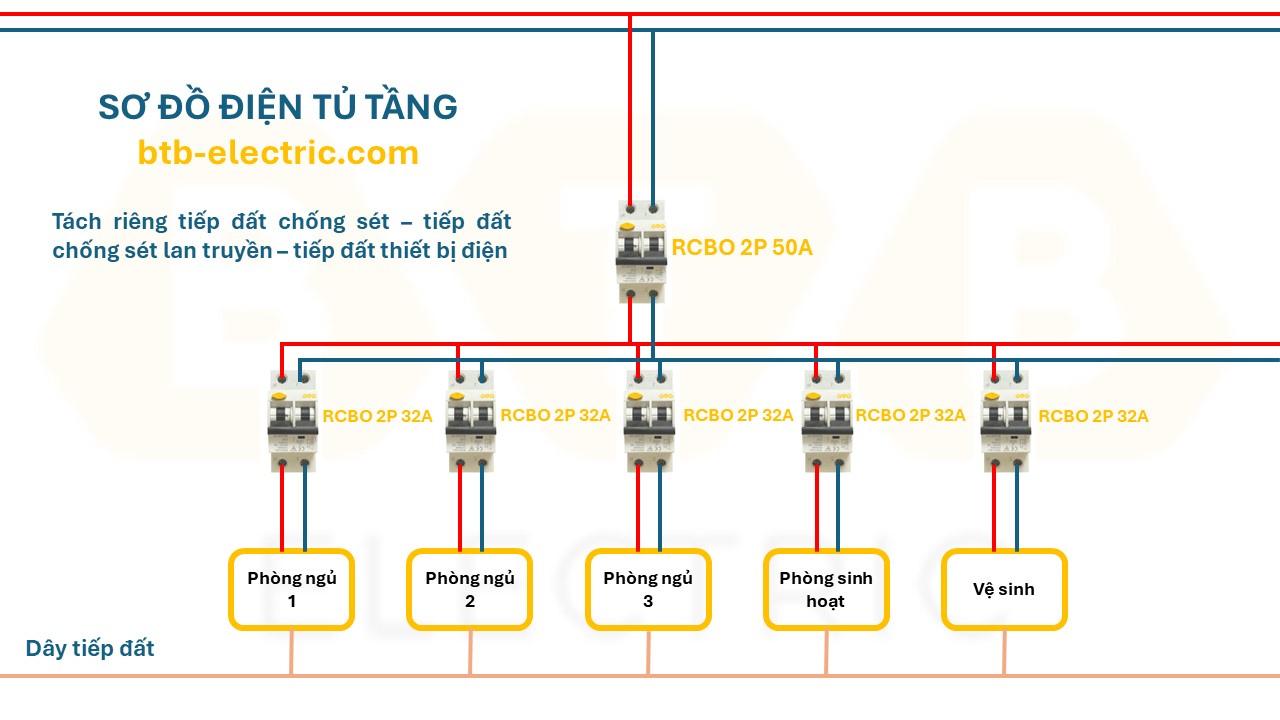

Sơ đồ điện các tầng và các phòng

Cầu dao điện mỗi tầng có thể lắp đặt trong tủ điện mỗi tầng, dây điện nối giữa các tầng là dây cáp điện. Nếu muốn lắp đặt cầu dao tập trung ở tầng 1 thì vẫn cần đặt bảng mạch chính tại tủ điện mỗi tầng.

Tiết diện dây từ tủ chính đến các tầng là cáp 2x10mm, từ sàn đến các phòng là 2x6mm.

Hệ thống chống giật cần đảm bảo nối đất, giúp khắc phục sự cố trước khi có người bị điện giật khi rò rỉ điện. Cần sử dụng cầu dao chống giật điện để tránh hiện tượng rò rỉ điện từ cáp nối tủ chính với các tầng hoặc khi RCBO của các tầng gặp sự cố không nhảy được.

Aptomat trong phòng ngủ có thể điều chỉnh dòng điện 32A hoặc 40A tùy theo thiết kế và nhu cầu sử dụng điện. Ngoài ra, các thiết bị tiêu thụ điện năng có công suất lớn như máy nước nóng, điều hòa, bếp từ cũng cần được lắp đặt riêng.

Trên đây là quy trình chi tiết và sơ đồ mạch điện của tủ điện công nghiệp và hệ thống điện gia đình. KTH ELECTRIC hy vọng rằng chúng tôi có thể hỗ trợ bạn thực hiện quá trình lắp đặt này chính xác và an toàn hơn. Đừng quên cập nhật những kiến ​​thức khác trong ngành điện và tham khảo các sản phẩm điện chất lượng cao của KTH ELECTRIC tại https://btb-electric.com/vi/.
