Sơ đồ chân transistor C1815 – Cấu tạo và nguyên lý hoạt động

Chu Văn An

Đối với các kỹ sư, thợ điện, bóng bán dẫn C1815 là một linh kiện điện tử rất quen thuộc. Tuy nhiên, đối với nhiều người, đây vẫn còn là một sản phẩm xa lạ, hoặc họ đã nhìn thấy nhưng không biết tên. Đó là lý do tại sao chúng tôi đã tổng hợp các thông tin liên quan bóng bán dẫn C1815cụ thể Transistor C1815 là gì, sơ đồ chân C1815, chức năng của Transistor C1815, hệ số khuếch đại của Transistor C1815… trong bài viết dưới đây. Hãy theo dõi cùng chúng tôi.

Transistor là gì?

Transistor C1815 là linh kiện điện tử bán dẫn thuộc loại bóng bán dẫn NPN, thường được sử dụng cho các ứng dụng thông thường cũng như các ứng dụng cụ thể như bộ khuếch đại tần số âm thanh và OSC tần số cao.

Hầu hết các bóng bán dẫn đều được mã hóa để chúng ta có thể dễ dàng nhận biết sản phẩm, mặc dù thông tin này có thể khác nhau giữa các nhà sản xuất. Thông thường, một hoặc hai chữ cái sẽ được theo sau bởi một dãy số, theo sau là nhiều số hơn. Đó là lý do tại sao bóng bán dẫn C1815 cũng là bóng bán dẫn 2SC1815. Chữ C trong tên của nó có nghĩa là loại này được sử dụng cho các ứng dụng chung.

Sơ đồ chân C1815

Transistor C1815 có chân cắm loại T092. Đây là một loại pin.

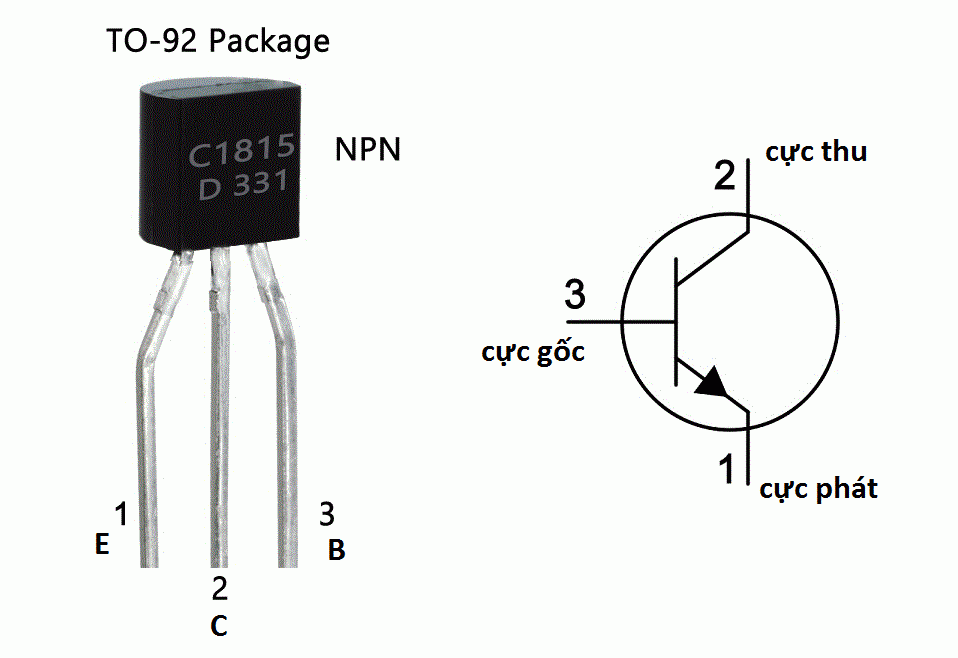

Sơ đồ chân bóng bán dẫn C1815

Theo hướng của Transistor C1815 ở trên, sơ đồ chân C1815 theo thứ tự từ trái qua phải là chân E, chân C và chân B.

Cấu tạo và nguyên lý hoạt động của Transistor C1815

1. Cấu trúc

Transistor C1815 được làm từ chất liệu bán dẫn có 3 chân, thậm chí có loại còn có nhiều chân hơn. C1815 được sử dụng để truyền tín hiệu điện tử, xung hoặc khuếch đại tín hiệu. Ngoài ra, dựa vào những con số bên cạnh, bạn có thể biết thêm thông tin về sản phẩm này, ví dụ phần “2S” trong dãy mã hóa cho biết loại Transistor này dùng cho các ứng dụng tần số cao và cấu hình ở đây là NPN có nghĩa là âm-dương-âm. Một cấu hình khác của C1815 là PNP có nghĩa là dương – âm – dương.

2. Nguyên lý hoạt động của Transistor C1815

Cực âm thứ nhất của bóng bán dẫn C1815 được nối với cực âm của mạch và điều khiển dòng điện chạy từ phần dương ở giữa. Cực âm còn lại của bóng bán dẫn sẽ điều khiển các electron rời khỏi phần dương ở giữa. Cấu hình NPN hoặc PNP sẽ được xác định bởi loại vật liệu bán dẫn được sử dụng để sản xuất ra nó.

Ba cực trên bóng bán dẫn bao gồm:

– Cực Emitter: Đóng vai trò là đầu ra cho nguồn.

– Chân đế: Đóng vai trò như một cổng điều khiển cho điện đầu vào lớn hơn tại bộ thu.

– Collector pole: Có vai trò thu thập năng lượng.

Ví dụ, bóng bán dẫn C1815 được sử dụng trong các ứng dụng video, bộ phát sẽ gửi tín hiệu đầu ra video về đế để xử lý. Tín hiệu này có thể là tín hiệu video thấp và được cấp nguồn bởi bộ thu hoặc có thể là nguồn điện có điện áp 5V.

Transistor C1815 hoạt động và chịu tác động của dòng điện vào từ chân B. Khi dòng điện đi vào chân B, lớp bán dẫn sẽ mở ra và dòng CE sẽ chạy qua IC của đèn LED, đèn sẽ sáng. Nếu chân B không có dòng điện chạy qua thì lớp bán dẫn sẽ không mở được và dòng CE không chạy qua, đèn không sáng. Bạn có thể kiểm soát lượng điện từ bộ thu đến bộ phát bằng cách thay đổi dòng điện ở đế của bóng bán dẫn.

Cụ thể như sau: Ví dụ, trong các mạch số, khi bật C1815 thì điện áp nhận được sẽ là 5V, còn khi tắt đi thì điện áp sẽ thấp hơn. Ở 77°F (25°C), dòng điện phát của C1815 (bao gồm tản nhiệt 0,4 watt) có thể đạt 0,15 A và điện áp từ bộ phát đến đế có thể lên tới 60V.

Dòng điện qua chân B được xác định theo công thức: IC = β. IB.

Trong đó:

• IC là dòng điện chạy qua kết nối CE.
• IB là dòng điện chạy qua mối nối BE.
• Và β là hệ số khuếch đại của bóng bán dẫn C1815.

Chức năng của bóng bán dẫn C1815

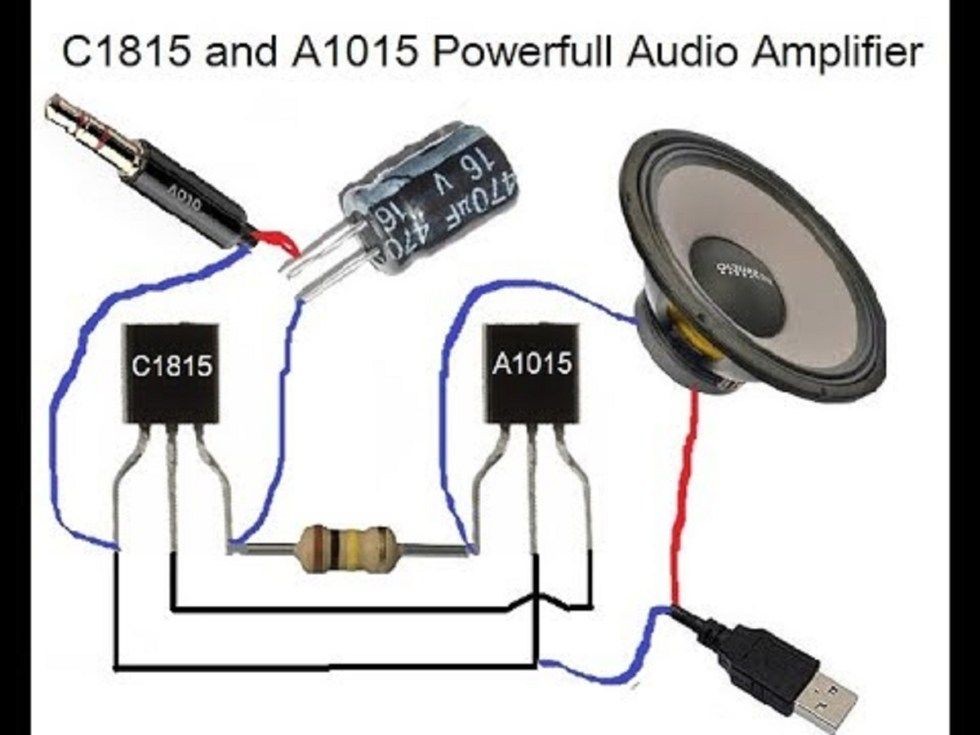

Transistor C1815 dùng để khuếch đại

1. Thực hiện công tắc nguồn

Trong các bảng mạch điện tử, C1815 được dùng làm khóa điện tử, tự động bật tắt. Nó được sử dụng trong các ứng dụng năng lượng cao như chuyển đổi nguồn điện cũng như các ứng dụng năng lượng thấp nơi nó được sử dụng làm công tắc nguồn.

2. Dùng để khuếch đại

Chỉ cần một dao động nhỏ ở đầu vào của Transistor sẽ khuếch đại sự thay đổi và xuất tín hiệu ra ở chân C. Chức năng khuếch đại này được sử dụng trong các thiết bị điện tử như radio, điện thoại, TV, sản phẩm công nghệ kỹ thuật số,… Chất lượng âm thanh được quyết định bởi chất lượng của bóng bán dẫn.

Ngoài ra, C1815 còn được dùng để kích thích điện áp, làm máy khởi động điện và một số thiết bị điện khác.

Cách lắp Transistor C1815 để đạt hiệu suất cao nhất

Để bóng bán dẫn C1815 có được hiệu suất lâu dài, khi lắp đặt, bạn không nên điều khiển tải trên 150mA, luôn vận hành ở điện áp cực góp và sử dụng điện trở cơ sở phù hợp để cấp dòng cơ sở cho C1815. Lưu ý rằng bóng bán dẫn C1815 không nên được lưu trữ hoặc vận hành dưới -55 độ C và trên +150 độ C.

Như vậy LabTrường Chu Văn An đã giúp các bạn nắm được một số thông tin quan trọng về Transistor như bóng bán dẫn C1815 Cấu tạo, nguyên lý hoạt động và chức năng của Transistor C1815 là gì? Nếu có góp ý gì về Transistor C1815 vui lòng để lại bình luận bên dưới. Chúng tôi rất biết ơn những phản hồi hữu ích này vì nó sẽ giúp bài viết được hoàn thiện hơn.
