RCBO: Cấu tạo, chức năng và hướng dẫn lắp đặt

Lê Hồng Phong

RCBO là giải pháp bảo vệ an toàn cho hệ thống điện mà bất kỳ công trình, ngôi nhà nào cũng cần có. Với sự kết hợp giữa chức năng bảo vệ rò rỉ dòng điện và bảo vệ quá tải, RCBO hoạt động như một tấm chắn kép, bảo vệ người dùng khỏi những sự cố nguy hiểm về điện. Vậy cụ thể RCBO là gì? Cấu tạo và nguyên lý hoạt động như thế nào? Hãy cùng KTH Electric tìm hiểu thêm về thiết bị quan trọng này trong bài viết sau.

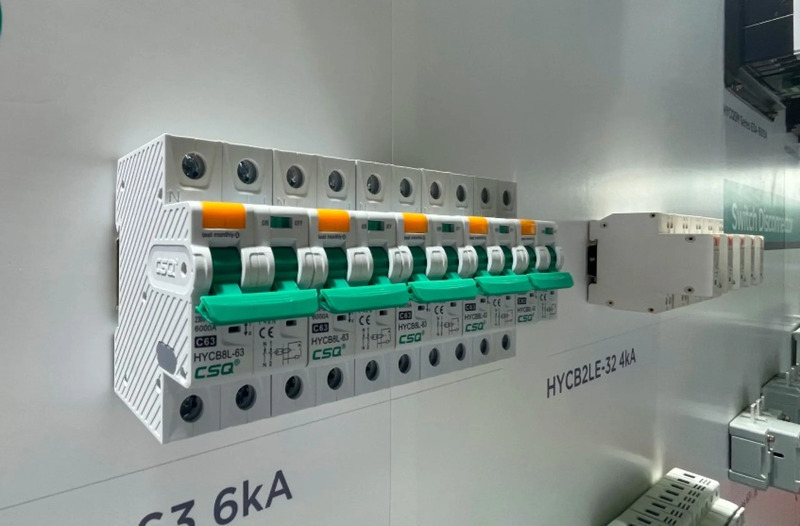

Khái niệm RCBO – CB chống giật đa năng

RCBO (Residual Current Breaker with Overcurrent) là cầu dao bảo vệ điện đa năng, kết hợp 2 chức năng quan trọng: chống sốc tương tự RCCB và bảo vệ quá tải, ngắn mạch (như MCB). Nhờ đặc tính này mà RCBO ngày càng được ưa chuộng trong các hệ thống điện dân dụng và công nghiệp, đảm bảo an toàn tối đa cho người sử dụng.

CB RCBO được thiết kế để phát hiện dòng điện rò rỉ, giúp ngăn ngừa nguy cơ bị điện giật cho con người. Đồng thời, thiết bị còn có khả năng ngắt mạch khi xảy ra quá tải hoặc ngắn mạch để tránh sự cố cháy nổ do dòng điện dư thừa gây ra.

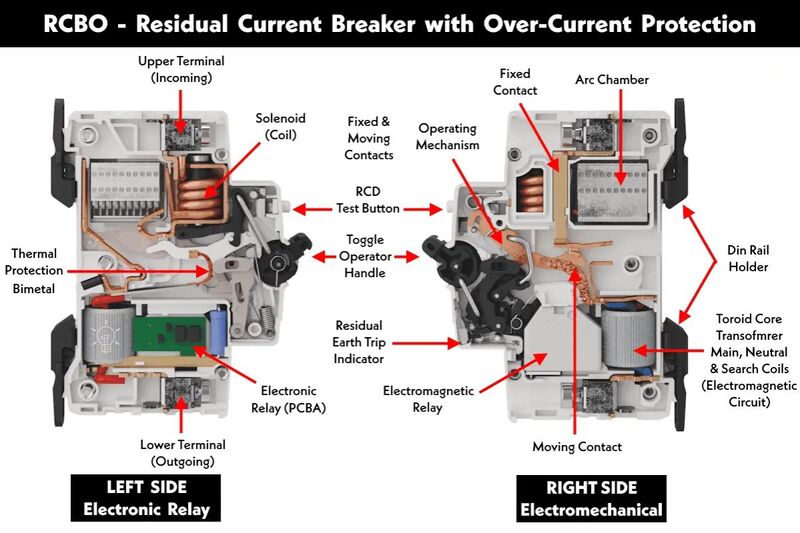

Cấu trúc bảng mạch RCBO

RCBO giống như một tấm chắn kép kết hợp giữa RCCB và MCB. Tuy nhiên, dòng CB tự động này vẫn được thiết kế nhỏ gọn và đa chức năng, có kết cấu gồm các bộ phận chính sau:

• Bộ chia ARC: Giúp kiểm soát hồ quang điện, ngăn chặn tia lửa điện làm hư hỏng thiết bị.
• Phát hiện quá tải nhiệt: Cảm biến nhiệt giúp phát hiện quá tải, bảo vệ hệ thống khỏi nguy cơ cháy nổ.
• Nút kiểm tra RCD: Nút kiểm tra RCD, cho phép người dùng kiểm tra khả năng hoạt động của thiết bị.
• Cuộn dây phát hiện ngắn mạch: Cuộn dây phát hiện ngắn mạch, ngắt điện ngay lập tức khi có sự cố quá dòng.
• RCD toroid: Cảm biến dòng rò giúp xác định rò rỉ điện và tự động cắt điện.
• Máng ARC: Bộ triệt tiêu hồ quang giúp giảm thiểu tác động của tia lửa điện khi tắt nguồn.

Nguyên lý hoạt động của RCBO

RCBO là cầu dao bảo vệ chống điện giật đa năng, kết hợp cả chức năng bảo vệ quá tải và bảo vệ rò rỉ. Nguyên lý hoạt động của thiết bị dựa trên hai cơ chế chính.

• Đầu tiên, cơ chế bảo vệ quá tải hoạt động tương tự như MCB thông thường, sử dụng cảm biến nhiệt và từ tính để phát hiện dòng điện vượt quá mức an toàn và làm ngắt mạch.
• Thứ hai, bảo vệ dòng rò sử dụng một máy biến dòng đặc biệt để so sánh dòng điện vào và ra khỏi mạch. Nếu có sự khác biệt, tức là có dòng điện rò rỉ, RCBO sẽ ngay lập tức ngắt mạch điện để tránh nguy cơ bị điện giật. Nhờ đó RCBO giúp bảo vệ thiết bị và con người khỏi nguy cơ cháy nổ, điện giật tốt hơn.

Thông số kỹ thuật và ký hiệu của RCBO

RCBO có nhiều thông số kỹ thuật khác nhau. Dưới đây là các thông số quan trọng thường thấy nhất của RCBO:

• Dòng điện định mức (In): Thường từ 6A đến 100A.
• Dòng rò ngắt (IΔn): 10mA, 30mA, 100mA,…
• Điện áp hoạt động: 230V/400V tùy loại.
• Dòng điện cắt ngắn mạch (Icu): 1,5kA; 6kA; 10kA
• Ký hiệu RCBO: Một số dòng RCBO có các ký hiệu như “B16”, “C32”, “D20”,… tượng trưng cho đường cong cắt và dòng điện định mức.

Chức năng của RCBO

Cầu dao chống giật RCBO có 3 chức năng chính bao gồm:

• Chống giật: Thiết bị sẽ theo dõi sự cân bằng giữa dòng điện đi vào và ra khỏi mạch. Khi phát hiện sự khác biệt dù là nhỏ nhất, RCBO sẽ ngay lập tức ngắt mạch điện, ngăn ngừa nguy cơ bị điện giật.
• Bảo vệ quá tải: Nếu dòng điện sử dụng vượt quá khả năng chịu tải, RCBO sẽ tự động ngắt để bảo vệ dây dẫn và thiết bị khỏi bị hư hỏng do quá nhiệt.
• Bảo vệ ngắn mạch: Khi có dòng điện tăng đột ngột do chập mạch, RCBO sẽ nhanh chóng ngắt mạch điện, ngăn chặn nguy cơ cháy nổ do tia lửa điện.

Ứng dụng của cầu dao chống giật RCBO

RCBO là thiết bị bảo vệ điện không thể thiếu trong hệ thống điện dân dụng, đặc biệt ở những khu vực có nguy cơ bị điện giật, quá tải cao như khu vực bếp, nhà tắm, bảng điện, động cơ, máy bơm,… Khi sử dụng RCBO cần lựa chọn sản phẩm có dòng rò định mức phù hợp, định kỳ kiểm tra bằng nút “Test”, lắp đặt đúng cách và kiểm tra nguyên nhân sự cố trước khi đóng mạch.

Hướng dẫn chiến đấu RCBO đúng cách

Để kết nối RCBO an toàn, hãy làm theo các bước sau:

Bước 1: Lựa chọn loại RCBO phù hợp với hệ thống điện. Đảm bảo rằng nguồn điện đã được ngắt hoàn toàn. Sử dụng máy kiểm tra điện để kiểm tra kỹ lưỡng và xác nhận không còn nguồn điện trước khi thực hiện bất kỳ thao tác nào.

Bước 2: Cố định RCBO vào bảng điện hoặc tủ điện, đảm bảo chắc chắn. Xác định rõ ràng đầu “dòng” và đầu “tải”, lắp đặt đúng hướng. Siết chặt các vít tránh để lỏng, gây tiếp xúc kém dẫn đến sinh nhiệt, gây cháy nổ.

• Pha dây (L) tới cực đầu vào của RCBO.
• Kết nối dây trung tính (N) với đầu vào tương ứng.
• Đầu ra của RCBO được nối với tải cần bảo vệ.

Bước 3: Kiểm tra và hoàn thiện

• Sau khi kết nối, hãy kiểm tra lại tất cả các kết nối để đảm bảo độ chính xác và chắc chắn. Sau đó, bạn có thể thử bằng cách bật nguồn và kiểm tra nút “Kiểm tra” trên RCBO.

So sánh RCBO và các dòng CB khác

RCBO có nhiều điểm tương đồng với một số dòng CB khác như RCCB, ELCB hay MCB. Ví dụ: RCBO, RCCB và ELCB đều có tính năng chống giật hoặc RCBO có thiết kế khá giống MCB. So sánh chi tiết RCBO với các loại cầu dao này sẽ ở bảng sau:

Xem so sánh chi tiết RCBO và RCCB và ELCB và RCBO

Các thương hiệu RCBO tốt nhất hiện nay

Hiện nay trên thị trường có rất nhiều hãng sản xuất cầu dao chống giật RCBO. Nếu bạn đang tìm kiếm một thiết bị RCBO chất lượng, có thể tham khảo các thương hiệu uy tín sau:

• RCBO Schneider: Nổi tiếng toàn cầu về các giải pháp điện chất lượng cao, RCBO Schneider được đánh giá cao về độ bền và khả năng bảo vệ. Sản phẩm của Schneider đáp ứng những tiêu chuẩn quốc tế khắt khe, mang đến sự an tâm tuyệt đối cho người dùng.

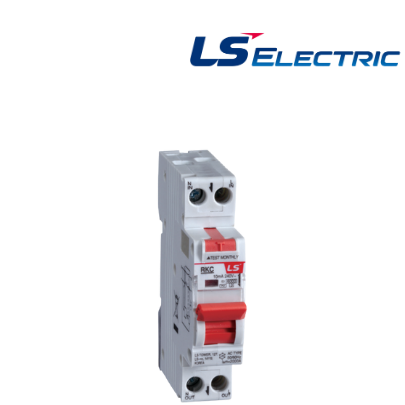

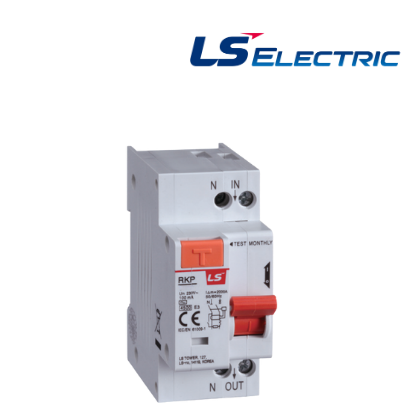

• RCBO LS: Thương hiệu Hàn Quốc được tin dùng nhờ sản phẩm RCBO có tính năng ổn định và giá cả cạnh tranh. LS Electric không ngừng cải tiến công nghệ, mang đến những sản phẩm đáp ứng nhu cầu thị trường.
• BTB RCBO: Là nhà sản xuất thiết bị điện tiêu chuẩn Châu Âu, BTB Electric cung cấp các dòng RCBO từ 6A đến 63A, phù hợp cho các ứng dụng khác nhau trong mạng điện dân dụng. RCBO của BTB Electric có mức giá phù hợp với nhiều đối tượng người dùng.

Ngoài ra, còn có nhiều thương hiệu khác cũng được người tiêu dùng đánh giá cao như: ABB, Mitsubishi, Panasonic, Fuji, Hyundai…

Để mua được RCBO chính hãng, chất lượng với giá tốt nhất hãy đến với KTH Electric. Tại KTH Electric, chúng tôi cung cấp đầy đủ các dòng RCBO của các thương hiệu nổi tiếng thế giới. Với chính sách bán hàng tận tâm, cam kết chất lượng, đổi trả miễn phí nếu phát hiện lỗi từ nhà sản xuất. Chính sách bảo hành dài hạn, tối thiểu 12 tháng, giúp khách hàng yên tâm lựa chọn.

RCBO là thiết bị bảo vệ điện đa năng được sử dụng rộng rãi trong các hệ thống điện dân dụng và công nghiệp. Nếu bạn có nhu cầu tìm hiểu về sản phẩm vui lòng liên hệ KTH Electric theo số hotline: 0939 66 44 22 để được tư vấn chi tiết hơn.
