Trong số các loại điện trở nhiệt hiện nay thì NTC là loại điện trở phổ biến và được sử dụng rộng rãi nhất. Vậy NTC là gì? Cấu tạo và nguyên lý hoạt động như thế nào? NTC có ứng dụng gì? Nếu muốn có câu trả lời chính xác nhất, hãy theo dõi ngay nội dung bài viết sau cùng LabvietCHEM nhé.

Nhiệt điện trở NTC là gì?

– NTC là một loại điện trở nhiệt tương tự như cảm biến nhiệt độ nhưng nó chỉ hoạt động hiệu quả trong một khoảng nhiệt độ nhất định. Nhiệt điện trở NTC sẽ giảm khi nhiệt độ tăng nên có thể dùng để thay đổi điện trở dưới tác động của nhiệt. Đây cũng là điểm khác biệt rõ ràng nhất giữa thermistor NTC và các loại điện trở thông dụng khác.

– Trở kháng là đại lượng biểu thị điện trở của dòng điện chạy trong mạch hoặc trong một thiết bị và được tính bằng tỉ số giữa hiệu điện thế ở hai đầu mạch (hoặc thiết bị) và cường độ dòng điện chạy qua mạch.

– Nhiệt điện trở NTC là điện trở có hệ số nhiệt độ âm, dải nhiệt độ hoạt động của NTC dao động từ −55°C đến 200°C.

Nhiệt điện trở NTC

Cấu tạo của nhiệt điện trở NTC

Điện trở nhiệt NTC thường được chế tạo từ hỗn hợp các loại bột oxit kim loại như mangan, niken, coban,… với tỷ lệ và thể tích pha trộn nhất định. Hỗn hợp này sau đó sẽ được nén chặt và nung ở nhiệt độ cao trong một khoảng thời gian nhất định.

Tùy theo mục đích sử dụng và cấu tạo của mạch mà kích thước, hình dạng của thermistor NTC sẽ khác nhau.

Ưu điểm và nhược điểm của nhiệt điện trở NTC

Lợi thế

– Kích thước nhỏ gọn, độ bền cao, dễ sản xuất. Chỉ cần từ các oxit kim loại thông thường, sau khi trải qua quá trình trộn, nung, nén, người ta có thể tạo ra một loại điện trở nhiệt NTC chắc chắn, bền bỉ.

– Độ nhạy nhiệt độ của nhiệt điện trở gấp khoảng hơn năm lần so với cảm biến nhiệt độ silicon và khoảng mười lần so với cảm biến nhiệt độ RTD.

Nhược điểm

– Phạm vi tuyến tính của NTC hẹp.

– Khoảng nhiệt độ hẹp, dao động từ 50 – 150C.

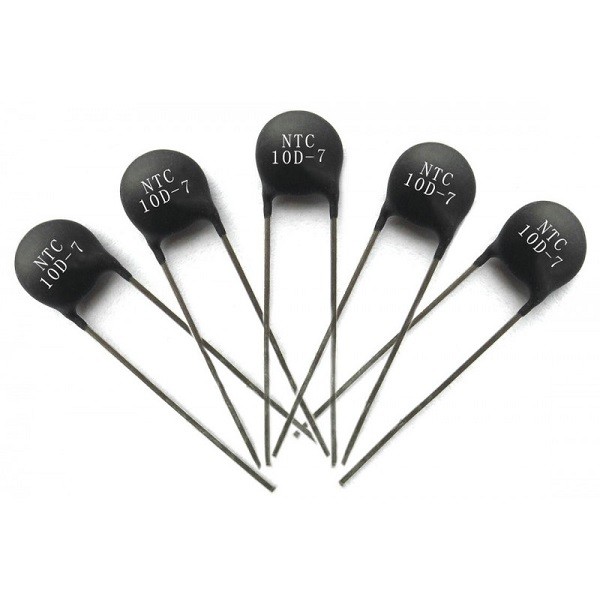

Nhiệt điện trở NTC 10d 11

Ứng dụng của nhiệt điện trở NTC

– Mục đích chính của thermistor NTC là ngắt và bảo vệ nhiệt và được sử dụng phổ biến trong các bảng mạch điện tử. Các bảng mạch này có thể là cảm biến của tủ lạnh, nồi cơm điện, cảm biến nhiệt độ của điều hòa, lò vi sóng, lò nướng, bếp từ, lò nướng điện, ấm điện, bể khử trùng, v.v.

– Dùng để đo, bù nhiệt độ cho các thiết bị tự hoạt động trong văn phòng như máy in, máy photocopy,..

– Kiểm tra, đo nhiệt độ và ứng dụng trong dự báo thời tiết, chế biến thực phẩm, y tế, dược phẩm,..

– Bảo vệ bộ sạc pin cũng như nhiệt độ pin.

– Bù nhiệt độ vòng lặp trong cặp nhiệt điện và các thiết bị, mạch tích hợp.

– Giúp bảo vệ sự sinh nhiệt trong nguồn điện.

Cách kiểm tra nhiệt điện trở NTC

Nhiệt điện trở NTC hoạt động theo nguyên tắc điện trở giảm khi nhiệt độ tiếp xúc tăng. Vì vậy, để kiểm tra nhiệt điện trở NTC, chúng ta cần thực hiện như sau:

– Kiểm tra giá trị định mức của nhiệt điện trở trước khi làm nóng nó. Ví dụ: 100Ω, 1kΩ, 10kΩ,…

– Đảm bảo trước khi làm nóng NTC, giá trị của điện trở phải gần nhất với giá trị điện trở định mức của nó. Ví dụ, trước khi làm nóng một nhiệt điện trở 10kΩ, giá trị điện trở của nó phải gần bằng 10kΩ. Nếu trong phòng ấm, giá trị này có thể là 9,3kΩ, nhưng trong phòng lạnh, giá trị điện trở sẽ cần cao hơn.

– Thực hiện các bước trên sẽ giúp kiểm tra thử sơ bộ xem nhiệt điện trở NTC có tốt không.

+ Nếu giá trị gần với giá trị điện trở định mức thì NTC tốt.

+ Nếu giá trị chênh lệch nhiều so với giá trị điện trở định mức thì NTC bị lỗi hoặc hư hỏng và không thể sử dụng được nữa.

– Sau khi kiểm tra sơ bộ, bước tiếp theo sẽ là làm nóng nhiệt điện trở NTC. Chúng ta có thể sử dụng máy sưởi, máy sấy tóc hoặc bất kỳ loại thiết bị nào có thể cung cấp nhiệt.

+ Nếu sau khi đun nóng, điện trở của nó giảm dần trong vòng vài giây sau khi tiếp xúc với nhiệt thì NTC tốt.

+ Nếu sau khi đun nóng mà điện trở không giảm dần trong vòng vài giây sau khi tiếp xúc với nhiệt thì NTC đã bị hỏng.

Lưu ý khi sử dụng

– Dựa vào nhiệt độ môi trường mà chọn Thermistor phù hợp, chú ý 2 loại PTC và NTC. Chúng tôi có thể kiểm tra bằng máy đo VOM.

– Cẩn thận không làm hỏng lớp vỏ bảo vệ bên ngoài.

– Khi sử dụng ấn mạnh vào bề mặt cần đo.

– Không cần chú ý đến hướng đi dây do điện trở thay đổi.

Hy vọng với những chia sẻ của LabvietCHEM về nhiệt điện trở NTC trên đây các bạn đã giải đáp được câu hỏi NTC là gì? Cấu trúc và phân loại NTC? Ưu, nhược điểm và ứng dụng của NTC trong đời sống cũng như biết cách kiểm tra nhiệt điện trở NTC. Nếu có góp ý hay bổ sung gì cho bài viết, vui lòng để lại nhận xét và bình luận bên dưới. Cảm ơn bạn đã quan tâm và theo dõi.
