Những điểm khác biệt giữa ELCB và RCBO

Lê Hồng Phong

Nội dung bài viết

Trong hệ thống lưới điện hiện nay, ELCB và RCBO là hai loại thiết bị giúp bảo vệ con người, thiết bị khỏi những sự cố nguy hiểm như điện giật hay quá tải. Tuy nhiên, mỗi loại đều có nguyên tắc hoạt động và phạm vi bảo vệ riêng. Để hiểu rõ hơn, KTH Electric sẽ cùng bạn tìm hiểu trong bài viết so sánh dưới đây.

Tìm hiểu về ELCB

ELCB là dòng CB chống giật hoạt động bằng cách phát hiện sự chênh lệch điện áp giữa dây pha và dây đất, sau đó tự động ngắt điện khi có dòng điện rò rỉ. ELCB có 2 loại chính: ELCB điện áp và ELCB dòng điện.

Do yêu cầu hệ thống nối đất tốt để hoạt động hiệu quả nên ELCB thường được sử dụng trong các tòa nhà cao tầng, khu công nghiệp hay các hệ thống điện có nối đất tiêu chuẩn, đảm bảo an toàn khi xảy ra sự cố rò rỉ điện.

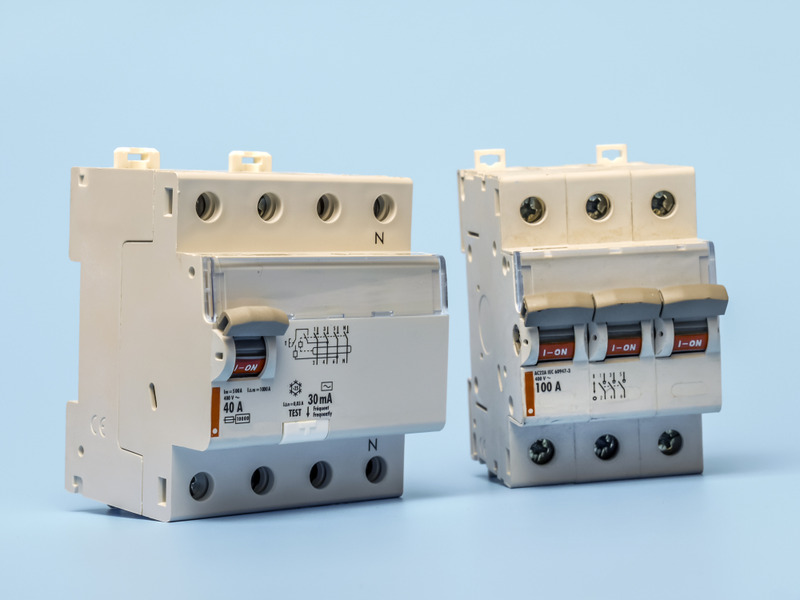

Tìm hiểu về RCBO

RCBO là mạch bảo vệ tích hợp giữa chống giật và chống quá tải, giúp ngăn ngừa cả nguy cơ bị điện giật và cháy nổ do quá dòng. RCBO hoạt động dựa trên nguyên lý so sánh dòng dư để phát hiện dòng rò, kết hợp với cơ chế nhiệt từ để ngắt khi xảy ra quá tải/ngắn mạch.

Mặc dù tích hợp cả hai chức năng RCCB và MCB nhưng thiết kế của RCBO khá nhỏ gọn. Điều này đã giúp RCBO trở thành sự lựa chọn ưu tiên để bảo vệ các thiết bị quan trọng như máy nước nóng, máy giặt, điều hòa,…

Bảng so sánh chi tiết ELCB và RCBO

Điểm so sánh	ELCB	RCBO
Nguyên lý hoạt động	Dựa vào điện áp giữa dây pha và đất	So sánh dòng điện vào và ra, kết hợp với bảo vệ quá tải/ngắn mạch
Điện áp làm việc	220V – 415V	220V – 415V
Số pha/cực	1 pha (2P), 3 pha (3P, 4P)	1 pha (2P), 3 pha (4P)
Dòng rò IΔn (mA)	30mA, 100mA, 300mA	10mA, 30mA, 100mA
Dòng điện định mức Trong (A)	15A – 100A	6A – 63A
Chức năng chính	Bảo vệ chống sốc và quá tải	Bảo vệ chống sốc, quá tải và ngắn mạch
Thiết kế	Dạng khối tương tự MCCB, có thêm nút kiểm tra	Hình dạng đinh hương giống MCB, có thêm nút kiểm tra
Cần nối đất	Cần nền tảng tốt để làm việc hiệu quả	Không cần nối đất, hoạt động theo nguyên lý dòng điện dư
Ứng dụng	Thích hợp cho hệ thống điện nối đất	Thích hợp cho mọi hệ thống điện, đặc biệt là trong dân dụng

Xem thêm Bỏ túi kinh nghiệm mua aptomat chống giật phù hợp với nhu cầu sử dụng

Xem thêm: So sánh MCB MCCB RCCB RCBO ELCB RCD ACB VCB và MPCB

Tôi nên sử dụng ELCB hay RCBO?

ELCB và RCBO đều là những thiết bị bảo vệ điện quan trọng và có những ưu điểm riêng.

Câu 1: Sử dụng làm cầu dao tổng để lựa chọn ELCB hay RCBO

Nếu bạn cần một thiết bị bảo vệ tổng thể cho hệ thống điện trong nhà, tòa nhà thì RCBO sẽ là lựa chọn tối ưu vì RCBO tích hợp chức năng chống rò rỉ, quá tải, đoản mạch. Tuy nhiên, nếu trong hệ thống điện 3 pha công nghiệp, ELCB cần được ưu tiên tăng cường khả năng chống sốc, bảo vệ quá tải. Chi tiết tại: Hướng dẫn chi tiết lựa chọn aptomat tổng cho hộ gia đình

Câu hỏi 2: Nên chọn ELCB hay RCBO cho máy nước nóng?

Đối với các thiết bị có nguy cơ rò rỉ điện trong môi trường ẩm ướt như phòng tắm thì việc lựa chọn RCBO sẽ được ưu tiên vì thiết bị này tích hợp cả chức năng bảo vệ và chống quá tải điện. Tham khảo: Cách chọn aptomat cho máy nước nóng.

Câu 3: ELCB và RCBO có thể thay thế nhau được không?

Trong một số trường hợp ELCB và RCBO có thể được thay thế, nhưng mỗi thiết bị là duy nhất. Nếu hệ thống đã có MCB bảo vệ quá tải thì bạn có thể sử dụng ELCB thay vì RCBO để tập trung vào việc chống giật. Ngược lại, nếu không có MCB thì RCBO là sự lựa chọn hoàn thiện hơn vì nó bảo vệ chống sốc, chống quá tải. Tuy nhiên, khi thay thế cần kiểm tra kỹ các thông số kỹ thuật để đảm bảo tính tương thích.

Câu 4: Vị trí lắp đặt ELCB và RCBO phù hợp?

Xem thêm Sơ đồ 14 mạch khởi động từ đơn - khởi động từ kép chi tiết

ELCB thích hợp lắp đặt trong các hệ thống có nền tảng tốt, thường được sử dụng trong các tòa nhà cũ hoặc những nơi cần tăng cường khả năng chống sốc. Còn RCBO linh hoạt hơn, bạn có thể lắp đặt thiết bị ở những khu vực cần bảo vệ toàn diện như: hộp điện chính, máy nước nóng, điều hòa, máy giặt hay hệ thống điện không nối đất.

ELCB và RCBO đều có những điểm nổi bật riêng, tùy vào mục đích sử dụng mà bạn có thể lựa chọn sản phẩm phù hợp nhất để lắp đặt.

KTH Electric cung cấp ELCB, RCBO chính hãng với chiết khấu cao

KTH Electric hiện cung cấp đa dạng các dòng ELCB, RCBO chính hãng của nhiều thương hiệu uy tín: Huyndai, LS, BTB Electric, Mitsubishi,…

Huyndai: ELCB và RCBO của Hyundai nổi bật với độ bền cao, khả năng chịu tải tốt và phản ứng nhanh khi phát hiện sự cố. Sản phẩm có thiết kế nhỏ gọn, dễ lắp đặt.
LS: ELCB và RCBO LS được đánh giá cao nhờ công nghệ tiên tiến, đảm bảo độ chính xác trong việc phát hiện dòng rò và quá tải. Sản phẩm có khả năng hoạt động ổn định ngay cả trong điều kiện môi trường khắc nghiệt.
Điện BTB: BTB Electric có các dòng ELCB và RCBO hiệu suất cao, tích hợp công nghệ bảo vệ tiên tiến, giúp giảm thiểu nguy cơ cháy nổ, rò rỉ điện. Thiết bị của BTB Electric có độ nhạy cao, giúp phát hiện nhanh sự cố.
Mitsubishi: Mitsubishi nổi tiếng với các dòng ELCB và RCBO có độ tin cậy cao, đáp ứng tiêu chuẩn quốc tế. Sản phẩm có khả năng chống nhiễu tốt, hạn chế tình trạng cắt điện ngẫu nhiên. Thiết bị của Mitsubishi cũng được tối ưu hóa về mặt thiết kế, giúp tiết kiệm không gian lắp đặt và kéo dài tuổi thọ sử dụng.

Xem thêm Thông số MCCB - Điều đặc biệt lưu ý để mua được sản phẩm phù hợp

KTH Electric là đối tác tin cậy của các thương hiệu ELCB, RCBO nổi tiếng trên thế giới. Với phương châm “niềm tin” làm kim chỉ nam cho mọi hoạt động, KTH Electric cam kết bán sản phẩm chính hãng, đạt tiêu chuẩn chất lượng.

Tự hào là nhà phân phối thiết bị điện hàng đầu Việt Nam, khi mua hàng tại KTH Electric, bạn không chỉ được đảm bảo về chất lượng mà còn được bảo vệ quyền lợi của mình.

Hoàn trả hàng nếu giao không đúng sản phẩm, đúng mẫu mã…
Hoàn tiền nếu sản phẩm không hoạt động hoặc bị hư hỏng do nhà sản xuất.
Bảo hành dài hạn, tối thiểu 12 tháng: Sản phẩm được bảo hành dưới hình thức sửa chữa – thay thế – đổi mới tương đương theo đúng quy trình.

Có thể thấy ELCB và RCBO đều có vai trò quan trọng trong việc bảo vệ hệ thống điện. Tùy theo nhu cầu mà bạn có thể lựa chọn ELCB hoặc RCBO phù hợp để đảm bảo an toàn điện cho ngôi nhà, công trình của mình. Liên hệ ngay với KTH Electric qua đường dây nóng: 0939 66 44 22 để nhận được báo giá tốt nhất về ELCB và RCBO!
