Những điểm khác biệt giữa aptomat 1 cực và 2 cực

Lê Hồng Phong

CB 1 cực và CB 2 cực được sử dụng phổ biến trong hệ thống điện gia đình, tòa nhà hoặc văn phòng. Trong bài viết dưới đây KTH ELECTRIC sẽ giúp bạn tìm hiểu sự khác biệt giữa 2 loại cầu dao 1 cực và 2 cực này và lựa chọn thiết bị phù hợp với nhu cầu của mình.

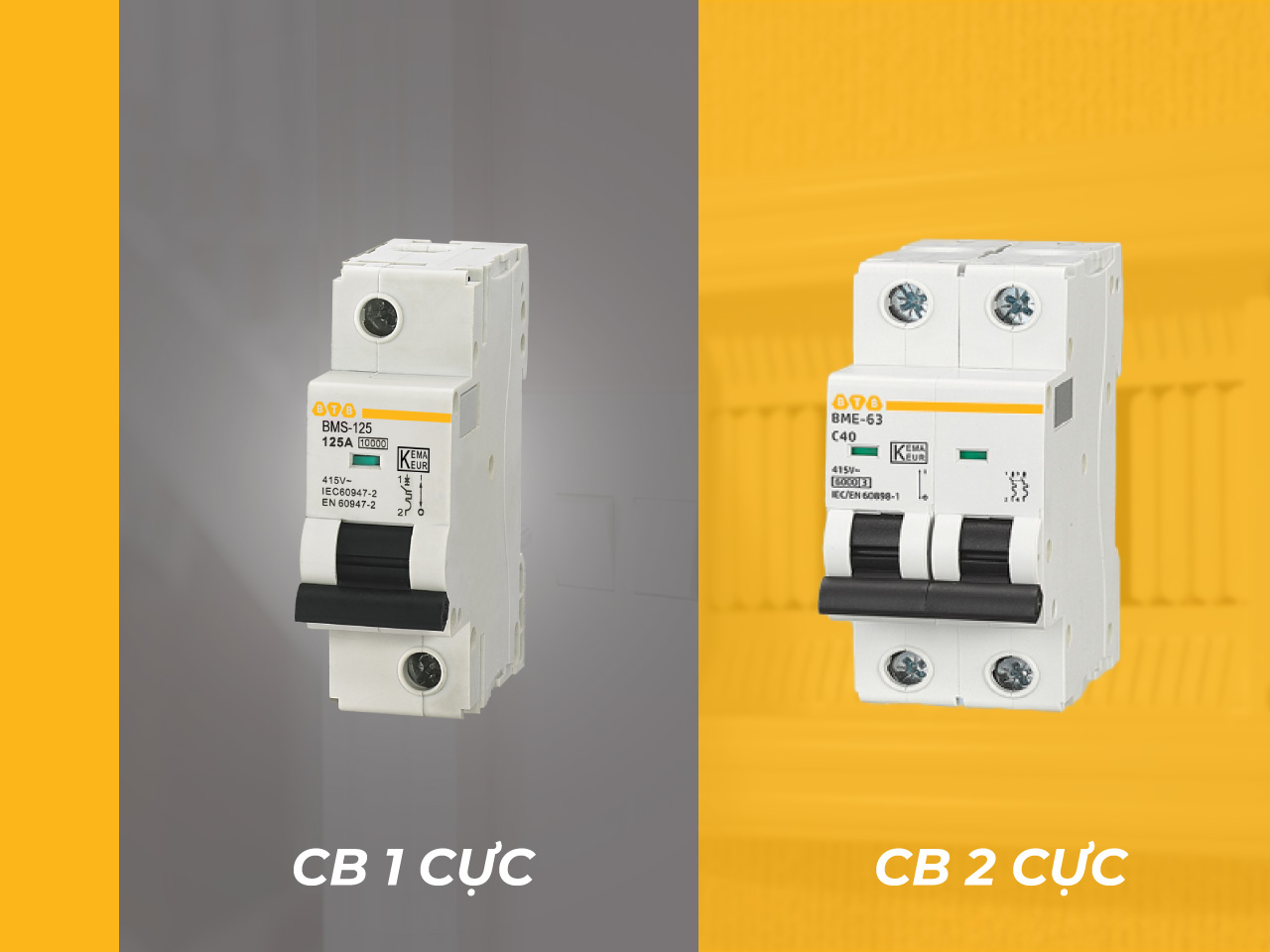

So sánh cấu tạo của CB 1 cực và CB 2 cực

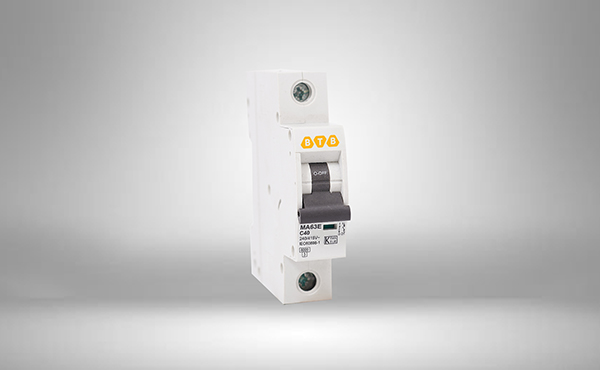

Cầu dao 1 cực là loại cầu dao phổ biến nhất trong hệ thống điện dân dụng hiện nay. Dòng định mức của CB 1 cực vào khoảng 15 – 30A, cung cấp điện cho các ổ cắm và thiết bị 120V (110V). Hai cực của CB này chỉ gắn vào dây pha (dây chữa cháy), không có vị trí để gắn dây trung tính.

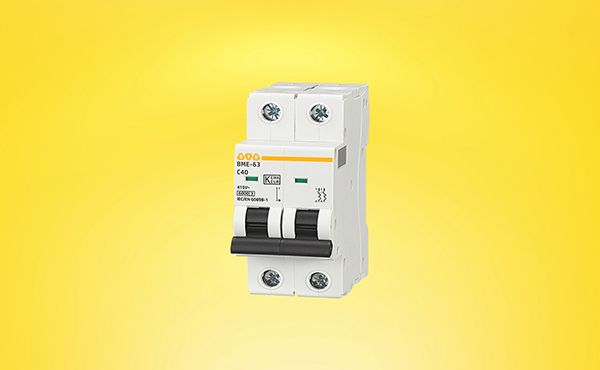

CB 2 cực thông thường có đòn bẩy kép (nếu là MCB) khác với CB 1 cực. Đây là cầu dao dùng cho các thiết bị điện có yêu cầu dòng điện cỡ trung bình hoặc có chức năng ngăn dòng điện rò rỉ, khi cầu dao 1 cực không đủ đáp ứng yêu cầu. Định mức dòng điện cho cầu dao 2 cực là 20 – 60A, cung cấp điện cho các thiết bị và ổ cắm 240V (220V) hoặc 2 mạch điện 120V (110V). Bên ngoài cầu dao 2 cực thường được nhận biết bằng 2 cặp cực nối vào 2 dây pha hoặc 1 dây pha và 1 dây trung tính ở 2 đầu.

Cầu dao 2 cực là tên gọi chung cho mạch 2P và mạch 1P+N, trong đó:

• Cầu dao 2P có 2 cặp cực bằng nhau cho dây 2 pha
• Cầu dao 1P+N có cực P cho dây pha và cực N cho dây trung tính

=>> Đọc thêm: Lựa chọn MCB và dây dẫn theo tiêu chuẩn IEC

So sánh nguyên lý hoạt động của cầu dao 1 cực và 2 cực

Cầu dao 1 cực được đấu dây bằng 1 dây nóng. Nếu cầu dao 1 cực bị quá tải thì chỉ ngắt cầu dao đó. Trong khi đó, CB 2 cực được đấu dây bằng 2 dây nóng hoặc nối 1 dây nóng và 1 dây trung tính.

Nếu bạn chọn 2 cầu dao 1 cực thay vì 1 cầu dao 2 cực thì có thể xảy ra chập mạch ở một trong các dây nóng chỉ kích hoạt một mạch khiến mạch còn lại vẫn nhận được dòng điện. Điều này có thể nguy hiểm!

Bộ ngắt mạch 2 cực loại 1P+N (một cực cho pha và một cực cho trung tính) sẽ ngăn chặn dòng điện rò rỉ trở lại thiết bị điện trong trường hợp thiết bị không thể khởi động khi cố gắng bật. Cột bổ sung này sẽ bảo vệ người dùng khỏi nguy cơ bị điện giật. CB 4 cực cũng hoạt động tương tự với 3 cực tương ứng với 3 pha nóng và cực thứ 4 tương ứng với pha lạnh.

Ứng dụng của máy cắt 1 cực và 2 cực

Cầu dao 1 cực phù hợp với các thiết bị gia dụng không yêu cầu dòng điện lớn để hoạt động như máy hút bụi, tivi, máy sấy tóc, dụng cụ tạo kiểu tóc, sạc điện thoại di động, máy tính,… hay thậm chí là các máy nước nóng cao cấp hơn, máy điều hòa loại nhỏ,… Cầu dao 2 cực sẽ phù hợp lắp đặt trong hệ thống điện từng tầng, hệ thống điều hòa, máy sấy, máy nước nóng lớn,…

Như vậy, aptomat 1 cực và 2 cực được nhận biết thông qua cấu trúc bên ngoài với đòn bẩy đơn và đòn bẩy kép và số lượng cực dây. Trong khi CB 1 cực kết nối với các thiết bị điện công suất nhỏ như bóng đèn, TV, máy tính,… thì CB 2 cực kết nối với hệ thống điện trong các phòng, máy điều hòa thông dụng, máy sấy quần áo,… hoặc các thiết bị cần chống sốc như bếp điện, bình nước nóng, v.v.

=>> Đọc thêm: Bảng chọn Aptomat theo công suất điện thực tế

Hy vọng bài viết trên của KTH ELECTRIC đã giúp bạn phân biệt được cầu dao 1 cực và 2 cực và khi nào nên sử dụng các thiết bị này. Để tìm hiểu thêm về aptomat, đừng quên truy cập trang web của chúng tôi – KTH ELECTRIC mỗi ngày!
