1. Rơle nhiệt là gì?

Rơle nhiệt Schneider Electric là thiết bị điện kim loại có khả năng tự động đóng các tiếp điểm nhờ sự giãn nở nhiệt của các thanh kim loại. Thiết bị này dùng để bảo vệ các thiết bị điện khỏi quá tải trong hệ thống điện dân dụng và công nghiệp nếu kết hợp với contactor.

https://www.youtube.com/watch?v=SExwP7yHVOI

Video về rơ le nhiệt của Schneider Electric

2. Nguyên lý hoạt động của rơle nhiệt Schneider Electric

Cấu tạo của rơle nhiệt bao gồm các bộ phận như: đòn bẩy, tiếp điểm thường đóng, tiếp điểm thường mở, vít điều chỉnh dòng điện tác động, thanh lưỡng kim, dây đốt nóng, cần gạt, nút phục hồi.

Ảnh hưởng trực tiếp đến nguyên lý hoạt động của rơle nhiệt Schneider chính là tấm kim loại kép. Tấm kim loại kép cũng là thành phần quan trọng nhất trong cấu tạo của rơle nhiệt. Hai tấm kim loại được nối với nhau, tấm thứ nhất có hệ số giãn nở thấp, tấm thứ hai có hệ số giãn nở cao, kết hợp lại tạo thành tấm kim loại kép.

Khi sử dụng phương pháp hàn hoặc cán nóng 2 tấm kim loại thì hai tấm kim loại này sẽ được nối với nhau. Khi tác dụng nhiệt, dòng điện I của tấm kim loại có hệ số giãn nở lớn uốn cong về phía tấm kim loại có hệ số giãn nở nhỏ.

Dây có thể được quấn xung quanh hoặc truyền trực tiếp qua. Độ uốn của tấm kim loại càng lớn thì chiều dài càng lớn và càng mỏng. Tấm kim loại uốn cong nhỏ có chiều dài ngắn hơn và độ dày cũng tăng lên đáng kể.

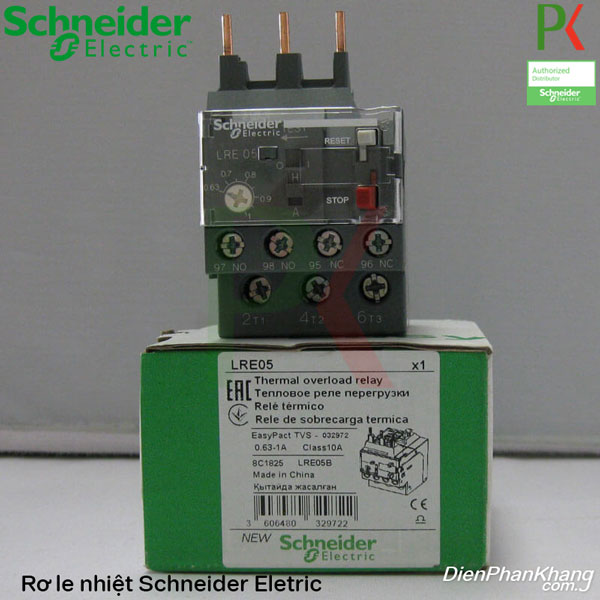

Rơle nhiệt Schneider Electric

3. Công dụng của Rơle nhiệt Schneider Electric

Trong hệ thống điện xây dựng, rơle nhiệt Schneider được lắp đặt để thực hiện chức năng tự động đóng tiếp điểm khi các tấm kim loại giãn nở do tác động của nhiệt lên các thanh kim loại.

Loại rơle nhiệt có điện áp xoay chiều 500V, tần số 50Hz và được sử dụng chủ yếu cho hệ thống điện công nghiệp. Có loại rơle nhiệt mới có dòng điện định mức lên tới 150A và điện áp DC 440V. Rơle nhiệt thường được sử dụng kết hợp với công tắc tơ. Hạn chế duy nhất của rơle nhiệt là khi có tác động từ dòng điện thì nó sẽ không hoạt động ngay theo giá trị dòng điện vì theo quán tính nhiệt, nó cần có thời gian để nóng lên. Thời gian làm nóng và làm việc dao động từ vài giây đến vài phút, vì vậy rơle nhiệt không được sử dụng để bảo vệ ngắn mạch. Nếu muốn thêm chức năng bảo vệ ngắn mạch thì phải lắp thêm cầu chì.

Đặc tính cơ bản của rơle nhiệt là mối quan hệ qua lại giữa dòng tải chạy qua nó và đặc tính thời gian. Việc lựa chọn rơle nhiệt tiêu chuẩn là khi đường đặc tính A của rơle nhiệt gần với đường đặc tính A của đối tượng cần bảo vệ.

3.1. Mua Rơle nhiệt Schneider Electric ở đâu?

Phan Khang Điền là nhà phân phối chính thức thương hiệu Schneider Electric tại Việt Nam. Nếu bạn đang tìm hiểu về rơle nhiệt, hoặc muốn mua sản phẩm, hoặc có bất kỳ lý do nào khác về rơle nhiệt, đừng ngần ngại liên hệ với chúng tôi.
