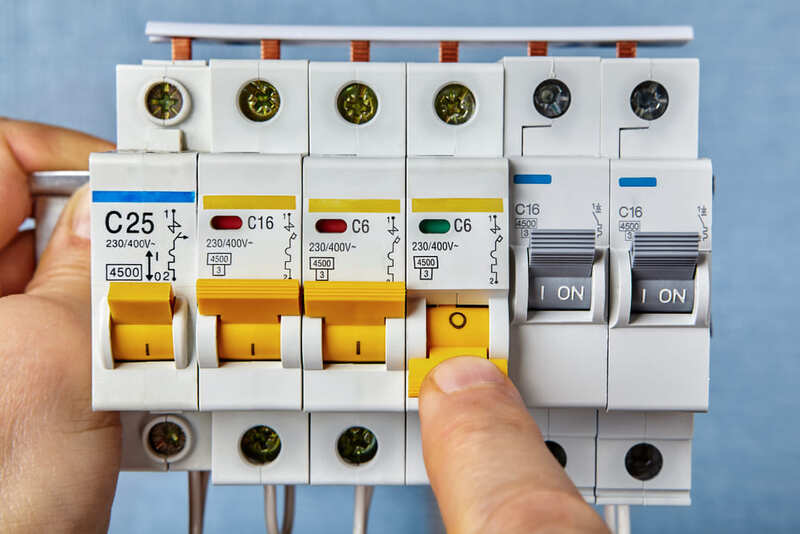

Ký hiệu C16, C20, C32, C40 trên aptomat là gì?

Lê Hồng Phong

Khi sử dụng aptomat cần hiểu rõ các ký hiệu, thông số kỹ thuật của thiết bị. Trong bài viết này, KTH Electric sẽ giải thích chi tiết ký hiệu C16, C32, C40 trên cầu dao có tác dụng gì để hỗ trợ bạn trong việc đảm bảo sử dụng hệ thống điện an toàn và hiệu quả.

Đọc hiểu ký hiệu C16, C20, C32, C40 trên cầu dao

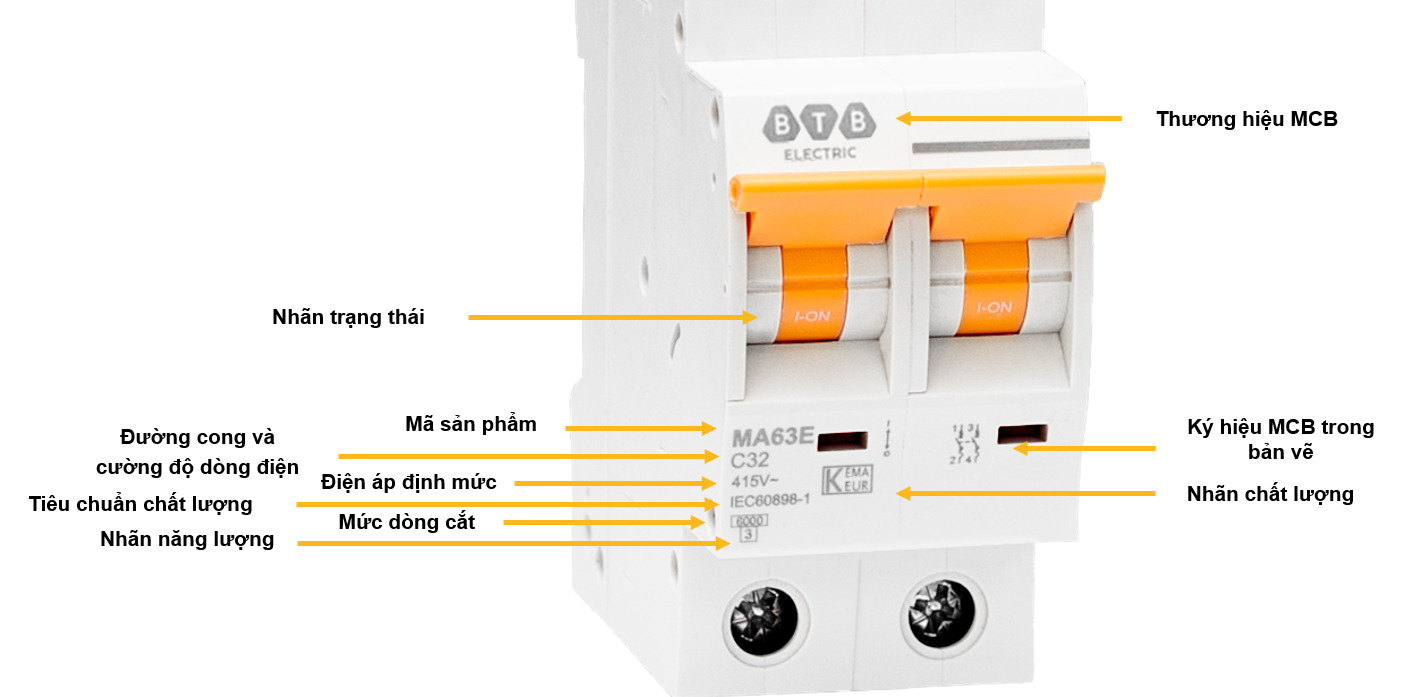

Để hiểu rõ aptomat c32 là gì chúng ta cần phân tích hai phần, phần “C” và phần “32”.

• Ký hiệu “C” thể hiện loại đặc tính đường cong của cầu dao, cụ thể là khả năng ngắt mạch tức thời khi dòng điện vượt quá mức định mức từ 5 đến 10 lần. Tùy theo từng dòng đánh giá sẽ có ký hiệu chữ C tương ứng.
• “32” là dòng điện định mức của cầu dao, có đơn vị A (Ampe). Khi dòng điện không vượt quá 32A thì cầu dao vẫn duy trì hoạt động bình thường. Tuy nhiên, nếu dòng điện tăng trên mức này, bộ ngắt mạch có thể tự động tắt để bảo vệ hệ thống khỏi quá tải.

Nói một cách đơn giản, ký hiệu C32 cho biết cầu dao có dòng điện định mức là 32A và có khả năng ngắt mạch ngay lập tức khi dòng điện vượt quá ngưỡng từ 5 đến 10 lần giá trị này.

Tương tự:

• Bộ ngắt mạch C16 là bộ ngắt mạch cắt dòng C được thiết kế để hoạt động với dòng điện định mức tối đa là 16A.
• Bộ ngắt mạch C20 là bộ ngắt dòng cắt chữ C có khả năng mang tải với dòng điện định mức không vượt quá 20A.
• Cầu dao C25 là cầu dao cắt dòng C có thể hoạt động với dòng điện định mức tối đa là 25A.
• Aptomat C40 là cầu dao loại C hoạt động với dòng điện tối đa 40A.
• Aptomat C50 phù hợp với tải có dòng điện tối đa 50A.
• Aptomat C63 có dòng điện định mức lên tới 63A.

Đọc và hiểu các ký hiệu phổ biến khác trên aptomat

Khi sử dụng aptomat, việc hiểu rõ các ký hiệu trên thiết bị sẽ giúp bạn vận hành an toàn và hiệu quả. Một số ký hiệu phổ biến khác bạn cần chú ý là:

• Ký hiệu B: Là đường cong đặc tính B, dùng cho CB có khả năng ngắt mạch khi dòng điện vượt quá 3 – 5 lần dòng điện định mức. Loại đường cong này phù hợp với các hệ thống có mức tăng dòng điện nhỏ nhưng cần tắt nhanh, điển hình như mạch điện trở hoặc đèn chiếu sáng.
• Ký hiệu D: Chỉ dòng CB có đường đặc tính loại D, có khả năng ngắt mạch khi dòng điện vượt qua 10 – 20 lần dòng điện định mức.
• Ký hiệu K: Đây là loại aptomat có đặc tính K, có thể ngắt mạch khi dòng điện đặt gấp 10 – 14 lần so với dòng điện định mức.
• Ký hiệu Z: Đường đặc tính Z có tính chất đứt mạch khi dòng điện đạt ngưỡng 2 đến 3 lần In. Loại CB có đường cong Z thường được sử dụng trong các ứng dụng đòi hỏi độ nhạy cao và yêu cầu bảo vệ ngắn mạch chặt chẽ.

• Điện áp định mức (Ui): Xác định mức điện áp phù hợp cho hệ thống sử dụng cầu dao, đơn vị tính là vôn (V), thường là 240V hoặc 415V. Ngoài ra, ký hiệu “∼” thể hiện khả năng tương thích với dòng điện xoay chiều.
• Ngưỡng dòng rò (IΔn): Chỉ xuất hiện trên các bo mạch có chức năng chống rò, đơn vị đo là milliamperes (mA). Khi dòng điện rò vượt quá giới hạn quy định, cầu dao sẽ tự động ngắt để đảm bảo an toàn.
• Dòng điện cắt danh định (Icu): Biểu thị dung sai dòng điện tối đa mà tiếp điểm cầu dao có thể xử lý trong một khoảng thời gian nhất định, đơn vị đo là kiloampere (kA).
• Nút T (test hàng tháng): Là nút kiểm tra hoạt động của aptomat, thường có màu vàng và xuất hiện trên các loại RCCB, RCBO hoặc ELCB. Để đảm bảo thiết bị hoạt động ổn định, bạn nên nhấn nút kiểm tra này mỗi tháng một lần.
• Ký hiệu dây lạnh: Nằm trên thân cầu dao, ký hiệu “N”.

Xem thêm ý nghĩa các ký hiệu khác tại: Tổng hợp ký hiệu & thông số trên aptomat và giải thích

Ứng dụng của đường cong đặc tính C

Các loại aptomat đường cong đặc trưng C được sử dụng khá nhiều trong đời sống hàng ngày cũng như cho các công trình lớn.

• Aptomat C16 thích hợp sử dụng với các thiết bị điện có công suất tối đa 2400W như bếp từ 2100W, điều hòa 9000 BTU hay máy nước nóng 2500W.
• Aptomat C20 được thiết kế để bảo vệ các thiết bị có công suất không quá 3000W, điển hình là bếp từ 2800W, điều hòa 12000 BTU hay máy nước nóng 2800W.
• Aptomat C25 phù hợp với các thiết bị điện có công suất tối đa 3600W như bếp từ 3600W hay hệ thống điện trong phòng ngủ.
• Aptomat C32 có thể lắp đặt cho các thiết bị điện có tổng công suất dưới 7000W, bao gồm bếp từ 6400W, điều hòa công suất từ ​​12000 đến 21000 BTU hoặc hệ thống điện cho từng tầng trong nhà.
• Aptomat C40 thích hợp lắp đặt trong các thiết bị điện có công suất không quá 6400W như hệ thống điều hòa tổng công suất 21.000 BTU hay mạng điện gia đình.
• Aptomat C50 có thể sử dụng làm aptomat tổng cho gia đình 2 phòng ngủ hoặc bảo vệ các thiết bị điện có công suất an toàn tối đa 7500W điển hình là hệ thống điều hòa tổng 28.000 BTU.
• Aptomat C63 thường được lắp đặt làm cầu dao chính trong hệ thống điện của những gia đình có từ 2 đến 3 phòng ngủ, công suất phụ tải trung bình khoảng 9600W.

Xem thêm: Cách chọn dòng ngắn mạch Icu, Ics cho máy cắt

Trên đây là bài viết giải thích ý nghĩa ký hiệu C16, C20, C32, C40 trên aptomat? Hy vọng bài viết chia sẻ trên đã giúp bạn hiểu rõ hơn về các ký hiệu trên aptomat và thuận tiện hơn trong quá trình sử dụng. Đừng quên theo dõi KTH Electric tại https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/ để cập nhật thêm thông tin về các dòng aptomat.
