Tính toán lựa chọn cầu dao 3 pha theo công suất là thắc mắc của nhiều người lần đầu tự thiết kế hệ thống điện. Qua bài viết này KTH ELECTRIC sẽ giúp bạn tính toán với công thức chuẩn nhất.

Công thức tính cường độ dòng điện với nguồn điện 3 pha

Công thức tính cường độ dòng điện với các thiết bị điện sử dụng điện 3 pha như sau:

Trong đó:

• I là cường độ hiện tại (A)
• P là điện năng tiêu thụ (W)
• U là điện áp (V)
• Nguồn điện 3 pha – 380V
• Cosφ là hệ số công suất = 0,8

Ví dụ về các thiết bị sử dụng điện 3 pha:

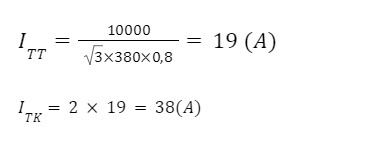

Ví dụ 1: Thang máy công suất 10.000W – sử dụng điện 380V

=>>> Chọn MCCB 50A có 3P hoặc 4P

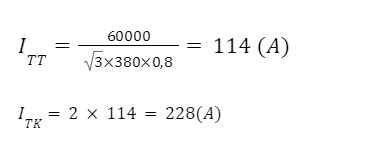

Ví dụ 2: Trạm trộn bê tông công suất 60.000W – sử dụng điện áp 380V

=>>> Chọn MCCB 250A có 3P hoặc 4P

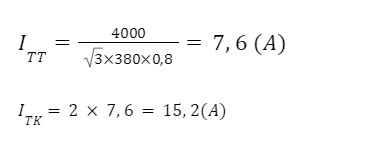

Ví dụ 3: Máy uốn sắt công suất 4.000W – dùng điện 380V

=>>> Chọn MCCB 25A có 3P hoặc 4P

Những yếu tố quan trọng khi lựa chọn máy cắt 3 pha

Khi lựa chọn các loại cầu dao 3 pha phù hợp cho lưới điện 3 pha, bên cạnh việc chọn mức dòng điện (chọn công suất) phù hợp, một số yếu tố khác bạn cần lưu ý là loại cầu dao, chọn số cực hay chọn thương hiệu,…

Chọn bao nhiêu cực cho máy cắt 3 pha là phù hợp?

Máy cắt 3 pha thường được phân loại thành bảng mạch 3 pha 3 cực và bảng mạch 3 pha 4 cực.

• Đường dây 3 pha có 3 cực để nối dây 3 pha của lưới điện với phụ tải. Loại này dùng cho hệ thống điện công nghiệp quy mô nhỏ, không yêu cầu sử dụng dây trung tính.
• Đường dây 3 pha có 4 cực để nối 3 dây pha và 1 dây trung tính của lưới vào phụ tải. Sơ đồ điện sử dụng loại này có thể tạo ra các mức điện áp khác nhau tùy theo nhu cầu sử dụng. Vì vậy dòng điện 4 cực được sử dụng rộng rãi trong các hệ thống điện công nghiệp quy mô lớn.

Nên chọn loại CB 3 pha nào?

Các dòng CB phổ biến hiện nay đều có loại 3 pha bao gồm MCB, MCCB, RCCB, RCBO và ELCB. MCCB là loại cầu dao phù hợp nhất cho hệ thống điện 3 pha có chức năng bảo vệ quá tải, ngắn mạch. Nếu xét đến chi phí và dòng tải dưới 125A thì có thể lựa chọn giải pháp thay thế MCB 3 pha.

Trong trường hợp bạn chỉ cần chống giật cho hệ thống điện 3 pha thì có thể lựa chọn RCCB 3 pha 4 cực. Tuy nhiên, hầu hết các hệ thống điện đều cần bảo vệ quá tải, ngắn mạch và chống sốc. Khi đó bạn sẽ có sự lựa chọn RCBO hoặc ELCB 3 pha 4 cực.

=>> Xem thêm: Bảng chọn Aptomat theo công suất điện thực tế

Chọn thương hiệu CB 3 pha uy tín

Với hơn 40 năm kinh nghiệm sản xuất các thiết bị điện công nghiệp chất lượng cao theo tiêu chuẩn Châu Âu, KTH ELECTRIC tự tin là thương hiệu uy tín mang đến cho bạn các sản phẩm cầu dao 3 pha bao gồm MCB, MCCB, RCCB và ELCB. Sản phẩm của KTH ELECTRIC được làm từ chất liệu bền bỉ, thân thiện với môi trường. Cấu trúc và chức năng của sản phẩm được cải tiến qua từng thế hệ, đạt tiêu chuẩn EN/IEC Châu Âu và được dán nhãn KEMA-KEUR trên sản phẩm.

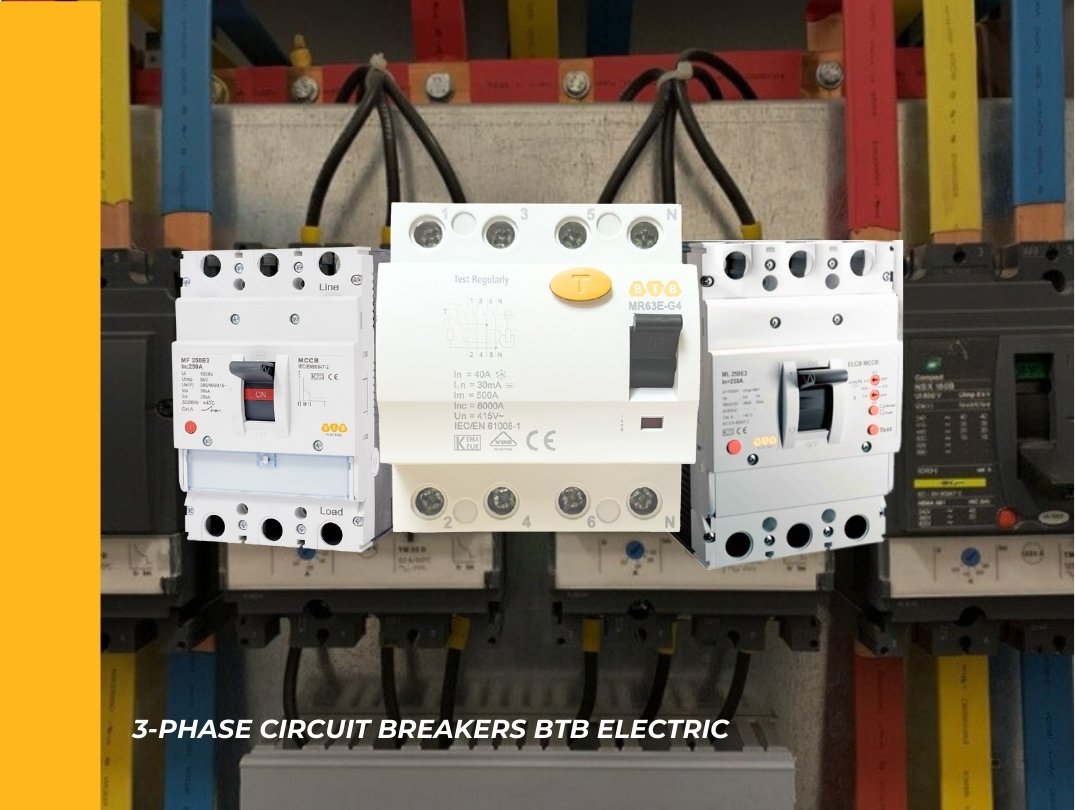

Tham khảo các dòng sản phẩm aptomat 3 pha KTH ELECTRIC:

Trên đây là công thức chọn aptomat 3 pha theo công suất cũng như những lưu ý khi lựa chọn. Nếu bạn gặp khó khăn trong việc lựa chọn CB 3 pha, vui lòng đọc thêm bài viết trên website KTH ELECTRIC.
