Hướng dẫn lắp đặt aptomat cho bếp từ 3 dây, 4 dây, 5 dây

Lê Hồng Phong

Bếp từ công suất cao mà các gia đình đang sử dụng hiện nay không nên sử dụng dây cắm trực tiếp vào ổ điện mà cần trang bị thêm aptomat riêng. Để tìm hiểu cách đi dây và lắp đặt aptomat cho bếp từ, vui lòng làm theo hướng dẫn sau của KTH ELECTRIC.

Những lý do nên trang bị bếp từ aptomat

Bếp từ gia đình thường có 2, 3 hoặc 4 bếp, lượng điện sản xuất ra tương đối cao. Để đảm bảo an toàn điện cũng như duy trì dòng điện cường độ cao, bếp từ cần đi dây vào cầu dao và nguồn điện chính, thay vì cắm trực tiếp như các thiết bị điện khác.

Chức năng của aptomat là đảm bảo an toàn cho bếp từ cũng như hệ thống điện trước nguy cơ quá tải, cháy nổ. Đồng thời, cần kết nối các dây điện có tiết diện lớn, chịu tải tốt vào bếp để duy trì công suất hoạt động lớn.

Hướng dẫn chọn aptomat cho bếp từ theo công suất

Bạn nên lựa chọn cầu dao MCB 1 pha 2 cực hoặc cầu dao RCBO 1 pha 2 cực để kết nối với bếp từ. Nguyên nhân là do bếp từ có dây pha và dây trung tính riêng biệt cần đấu nối với aptomat. Đặc biệt, RCBO có thêm tính năng chống rò rỉ sẽ an toàn hơn MCB.

Việc lựa chọn aptomat cho bếp từ cũng dựa trên việc tính toán công suất tối ưu, tương tự như Cách chọn cầu dao tổng cho gia đình. Thông thường dòng điện cắt của cầu dao sẽ cao hơn dòng điện tối đa của bếp khoảng 15 – 20%. Cụ thể, dựa vào công suất tối đa của bếp từ, bạn có thể lựa chọn loại aptomat như sau:

• Bếp từ đôi 3000W cần dòng điện khoảng 22A nên chọn aptomat 25A
• Bếp từ đôi có công suất 3500W cần dòng điện khoảng 26A nên chọn loại aptomat 32A.
• Bếp từ ba công suất 4000W cần dòng điện khoảng 30A nên chọn aptomat 32A – 40A
• Bếp từ 4 công suất công suất 5000W cần dòng điện khoảng 37A nên chọn aptomat 40A
• Bếp từ 6000W cần dòng điện khoảng 44A nên chọn aptomat 50A

Khi lựa chọn aptomat, bạn nên chọn sản phẩm mới từ các thương hiệu uy tín trên thị trường. Tuyệt đối không nên tiết kiệm tiền mua cầu dao cũ, cầu dao có dòng điện cắt thấp hoặc cầu dao có tính năng không phù hợp.

=>> Đọc thêm: Bảng lựa chọn Aptomat dựa trên công suất điện thực tế

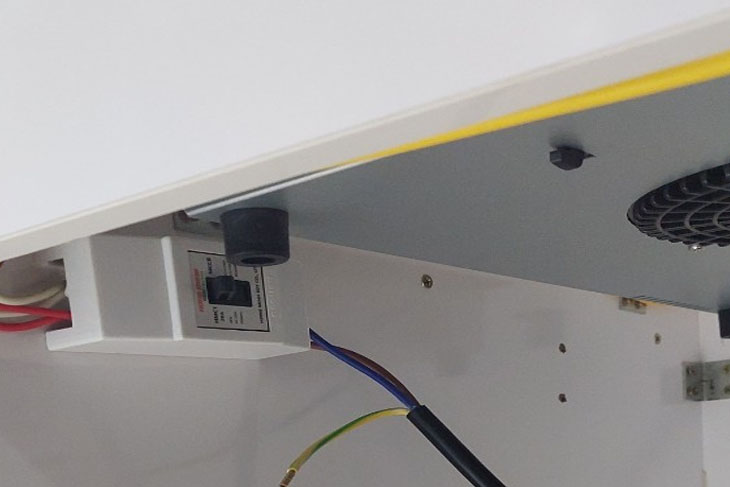

Hướng dẫn đấu dây và cầu dao cho bếp từ

Việc đầu tiên cần làm là đấu dây bếp từ vào nguồn đúng cách. Tùy theo công suất và số lượng bếp mà dây nguồn bếp từ sẽ có 3 dây, 4 dây hoặc 5 dây. Trước khi bắt đầu trận đấu, bạn cần tắt cầu dao và chuẩn bị các dụng cụ như tua vít, kìm tuốt dây, băng dính điện, bút thử điện, găng tay và một số vật dụng khác.

Hướng dẫn đấu nối cầu dao cho bếp từ 3 dây

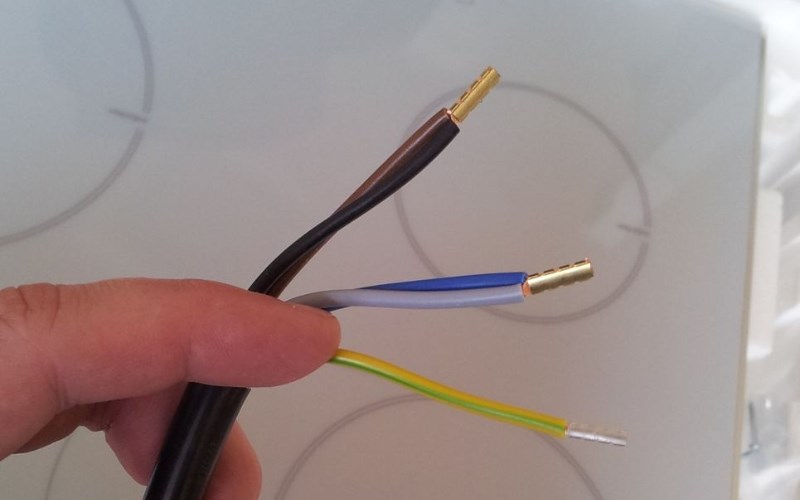

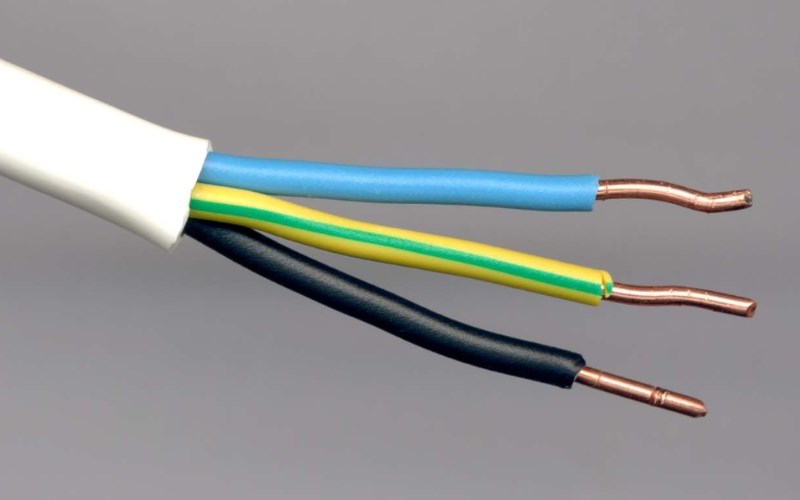

Bếp từ 3 dây có 1 dây màu nâu (hoặc đen) làm dây pha, 1 dây màu xanh làm dây trung tính, 1 dây màu vàng sọc xanh làm dây nối đất. Cách kết nối aptomat với bếp từ 3 dây như sau:

Bước 1: Cắt 3 đầu dây rồi tước bỏ lớp nhựa bên ngoài mỗi dây, để lộ ra khoảng 3 – 4cm lõi đồng.

Bước 2: Tháo các chốt tải của aptomat và tiến hành đấu dây nguồn của bếp vào aptomat:

• Dây màu nâu (hoặc đen) nối vào cực L (dây pha) của aptomat
• Dây màu xanh nối vào cực N (dây trung tính) của aptomat
• Dây màu vàng có sọc xanh nối với dây nối đất.

Bước 3: Vặn chặt các cọc tải của cầu dao và quấn các mối nối dây điện hoặc các phần lõi đồng hở bằng băng dính cách điện. Sau đó kết nối cầu dao với nguồn điện.

Bước 4: Bật nguồn điện thông qua bếp từ. Dùng bút thử điện kiểm tra các vị trí nối dây xem có bị rò điện hay không. Nếu bút không sáng nghĩa là dây không bị nhiễm điện.

Hướng dẫn đấu nối cầu dao cho bếp từ 4 dây

Bếp từ 4 dây có 1 dây màu nâu và 1 dây màu đen làm dây pha, 1 dây màu xanh làm dây trung tính, 1 dây màu vàng sọc xanh làm dây nối đất. Cách kết nối aptomat với bếp từ 4 dây như sau:

Bước 1: Tước đầu dây tương tự như cách nối bếp từ 4 dây.

Bước 2: Tháo các chốt tải của aptomat và tiến hành đấu dây nguồn của bếp vào aptomat:

• Dây màu đen và dây màu nâu là hai dây nóng lần lượt được nối vào cọc chữ L (cọc dây pha) của aptomat.
• Dây màu xanh nối vào cực N (dây trung tính) của aptomat
• Dây màu vàng có sọc xanh nối với dây nối đất.

Bước 3: Vặn cọc tải của cầu dao, nối cầu dao vào nguồn điện và dùng băng dính điện dán lại các lõi dây hở và các vị trí đấu nối.

Bước 4: Kiểm tra rò rỉ điện ở các vị trí băng dính bằng bút thử điện.

=>> Đọc thêm: Chi tiết cách đấu nối máy cắt 1 pha 1 cực và 1 pha 2 cực

Hướng dẫn đấu nối cầu dao cho bếp từ 5 dây

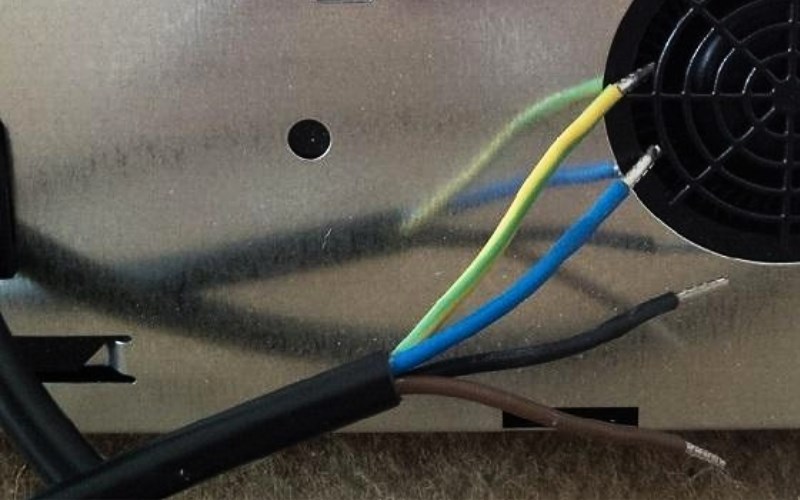

Bếp từ 5 dây có 1 dây màu nâu và 1 dây màu đen làm dây pha, 1 dây màu xanh và 1 dây màu xám làm dây trung tính, 1 dây màu vàng sọc xanh làm dây nối đất. Cách kết nối aptomat với bếp từ 5 dây như sau:

Bước 1: Tương tự như 2 cách trên, tước dây đều cho đến khi lõi đồng lộ ra khoảng 3 – 4cm.

Bước 2: Tháo các cực tải của aptomat và nối dây nguồn bếp vào các cực này như sau:

• Dây đen và dây nâu nối vào trụ L của aptomat
• Dây màu xám và dây màu xanh nối vào cột N của aptomat
• Dây màu vàng có sọc xanh được nối với dây nối đất hoặc dây nối dài cắm vào tường hoặc xuống đất.

Bước 3 và 4 tương tự như 2 cách trên.

Lưu ý khi đấu dây aptomat cho bếp từ

Khi đấu nối dây nguồn của bếp từ với aptomat và lựa chọn aptomat, bạn cần chú ý một số yếu tố:

• Chọn tiết diện dây tải phù hợp với công suất của bếp: Bếp 3500W chọn dây 3mm; Công suất bếp 5500W, chọn dây 4mm; Công suất bếp 7000W chọn dây 5mm.
• Khi đấu dây bếp từ, bạn cần tắt nguồn điện và thông báo cho người khác mà không được đóng cầu dao.
• Nếu hệ thống có dây nối đất, hãy đảm bảo dây nối đất của bếp dài hơn các dây khác ít nhất 2cm.
• Nếu hệ thống không có dây nối đất, bạn nên kéo dài dây nối đất của bếp từ để cắm xuống đất hoặc vào tường. Điều này làm tăng tính an toàn khi sử dụng bếp, tránh tình trạng cháy nổ gây nguy hiểm cho người sử dụng.
• Khi chập mạch một cặp dây pha hoặc chập mạch một cặp dây trung tính của bếp từ để gắn vào aptomat, nếu lõi đồng trong dây có thể tách rời và uốn cong thì bạn nên chập 2 dây thành 1 trước rồi mới gắn vào cọc tải.
• Sau khi hoàn tất việc đấu nối điện, lần lượt bật các bếp của bếp từ và đẩy lên mức công suất tối đa để kiểm tra khả năng chịu tải của dây và cầu dao. Thời gian kiểm tra tải là khoảng 2 phút.

Bài hướng dẫn này là kinh nghiệm mà đội ngũ KTH ELECTRIC đã tổng hợp và chia sẻ đến các bạn trong quá trình lựa chọn aptomat, dây dẫn và cách đấu dây aptomat cho bếp từ an toàn, đúng tiêu chuẩn kỹ thuật. Hy vọng sau bài viết này các bạn sẽ chọn được cầu dao và tự đi dây cho bếp từ của mình. Mời các bạn đọc thêm những kinh nghiệm hay về cầu dao và thiết bị điện tại website của chúng tôi – https://btb-electric.com/vi/.
