Hướng dẫn đọc sơ đồ nguyên lý tủ điện hạ thế chính xác

Lê Hồng Phong

Sơ đồ nguyên lý tủ điện là một bản vẽ đặc biệt, dùng để truyền đạt thông tin về cách thức hoạt động của tủ điện. Để đọc bản vẽ này, bạn cần hiểu biết về các ký hiệu điện và kiến ​​thức kỹ thuật liên quan. Bài viết này của KTH ELECTRIC có thể giúp nâng cao kỹ năng đọc và hiểu sơ đồ tủ điện của bạn.

Khái niệm sơ đồ nguyên lý tủ điện

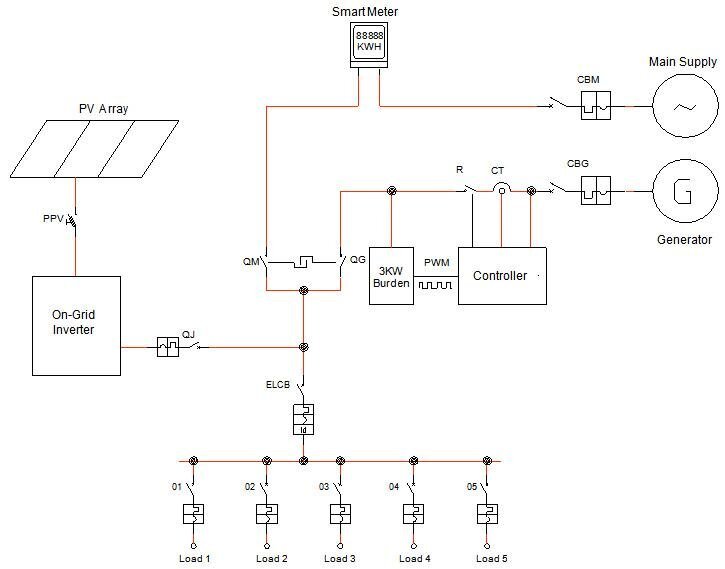

Sơ đồ nguyên lý tủ điện là bản vẽ chi tiết của tủ điện, thể hiện vị trí các thiết bị có mạch điện trong tủ và mối quan hệ tương hỗ giữa chúng. Dựa vào sơ đồ, người đọc có thể hiểu được cách thức hoạt động của tủ điện mà không cần chú ý đến yếu tố lắp đặt các bộ phận này. Điều này giúp vận hành và sửa chữa tủ điện hiệu quả hơn.

Bên trong kết cấu tủ điện, các thành phần được thể hiện dưới dạng ký hiệu, ký hiệu và đường dây đấu nối. Do đó, không giống như sơ đồ vật lý, sơ đồ tập trung vào việc giải thích nguyên lý hoạt động của mạch thay vì vị trí lắp đặt chính xác của các bộ phận trong tủ trong không gian vật lý.

Một sơ đồ nguyên lý chính xác, chuẩn kỹ thuật cần đảm bảo 3 yếu tố cơ bản:

• Hiển thị đặc tính dây dẫn cho từng loại tải
• Trình bày các chức năng, phụ kiện của thiết bị và cách chúng hoạt động
• Tính đồng nhất của ký hiệu và đơn vị đo

Hiện nay có 3 sơ đồ nguyên lý tủ điện phổ biến là: sơ đồ dòng điện, sơ đồ dòng điện và sơ đồ mạch điện. Loại sơ đồ dòng này sử dụng các ký hiệu hình học và mô tả hoạt động của mạch theo một loạt các bước. Loại sơ đồ điện này sử dụng các ký hiệu tiêu chuẩn để thể hiện các bộ phận trong tủ cũng như các kết nối giữa chúng. Ngoài ra, loại sơ đồ mạch này còn sử dụng các đường dẫn để thể hiện mối quan hệ giữa các thành phần trong mạch.

Việc thiết kế sơ đồ nguyên lý cần có người có chuyên môn kỹ thuật thực hiện. Khi lập sơ đồ, bạn có thể sử dụng phần mềm chuyên nghiệp để tăng độ chính xác.

Vai trò của sơ đồ nguyên lý tủ điện hạ thế

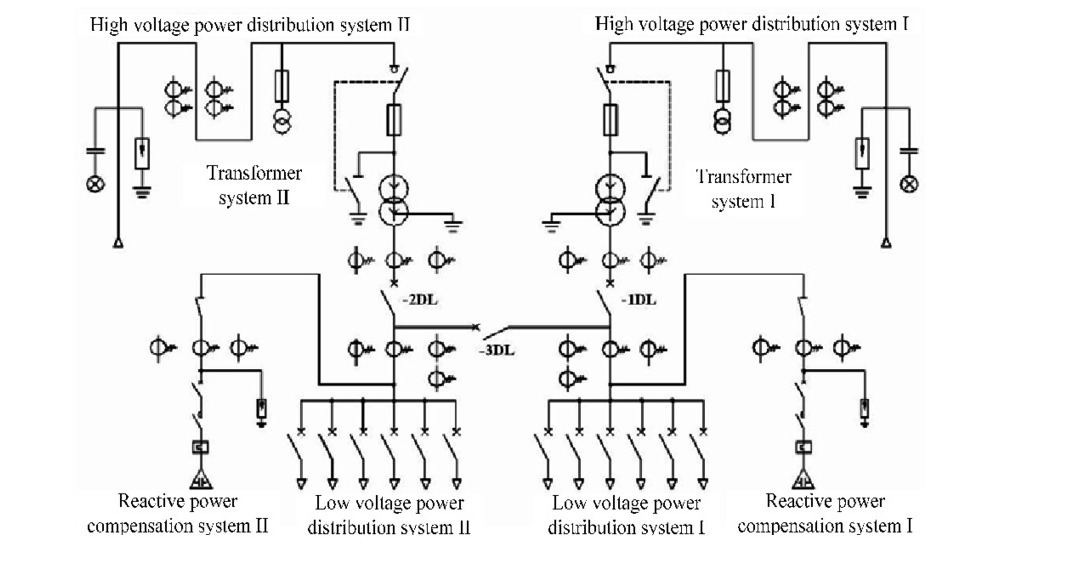

Sơ đồ nguyên lý của tủ điện hạ thế vừa là bản vẽ thể hiện kết cấu bên trong của tủ điện hạ thế vừa là bảng điều khiển, mang đến cái nhìn tổng quan về cách thức các bộ phận tương tác và hoạt động. Sơ đồ này tập trung vào nguyên lý hoạt động của các bộ phận trong tủ. Vị trí thành phần trong sơ đồ khá giống với vị trí lắp đặt, giúp người lắp đặt và vận hành dễ dàng nhận biết. Điều này không chỉ làm tăng tính an toàn cho hệ thống mà còn là tiền đề cho quá trình bảo trì, sửa chữa hiệu quả hơn.

Sơ đồ nguyên lý của tủ điện hạ thế thường sử dụng bộ quy ước cho các thiết bị, mạch điện và phụ kiện, giúp thống nhất thông tin khi xử lý, tăng độ chính xác khi đọc hiểu sơ đồ và hạn chế những hiểu lầm không mong muốn.

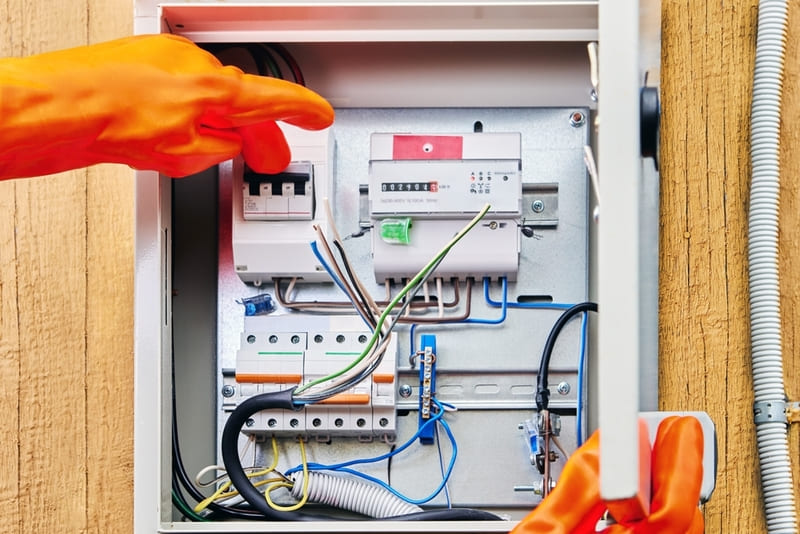

Khi lắp đặt theo sơ đồ tủ điện hạ thế bạn cần chú ý đến không gian. Việc xây dựng sơ đồ khoa học về vị trí sắp xếp linh kiện sẽ là cơ sở giúp tận dụng tối đa không gian trong tủ, tăng hiệu suất hoạt động của hệ thống. Đồng thời, điều này giúp hệ thống linh hoạt hơn khi vận hành và bảo trì.

Xem thêm: Tiêu chuẩn thiết kế tủ điện hạ thế và phương pháp lắp đặt

Các bước đọc sơ đồ nguyên lý tủ điện hạ thế

Quá trình đọc sơ đồ tủ điện có thể diễn ra theo 5 bước: Nhận biết ký hiệu, xác định chiều dòng điện, phân tích linh kiện, xác định nguyên lý hoạt động và tham khảo tài liệu đi kèm.

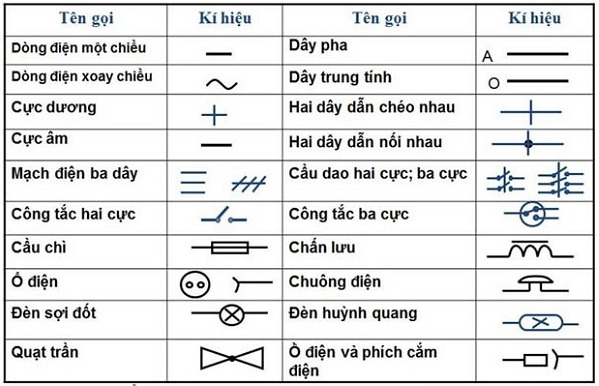

Bước 1 – Nhận biết ký hiệu: Mỗi thành phần được biểu diễn bằng ký hiệu riêng mà người đọc cần hiểu để hiểu ý nghĩa của các ký hiệu đó. Một số ký hiệu thông dụng là: ký hiệu dòng điện, ký hiệu dây điện, ký hiệu thiết bị đóng cắt, ký hiệu động cơ, ký hiệu thiết bị tải, ký hiệu nút nhấn, ký hiệu đèn báo,…

Bước 2 – Xác định chiều dòng điện: Hướng của dòng điện trong sơ đồ thường được biểu thị bằng một mũi tên. Dựa vào đó người đọc sẽ biết chiều dòng điện chạy trong mạch.

Bước 3 – Phân tích thành phần: Trong tủ điện, nhiều bộ phận chức năng thường được phân chia như bộ phận nguồn, bộ phận điều khiển, bộ phận chuyển mạch, bộ phận hiển thị,… tương ứng với các nhóm thiết bị, linh kiện. Bạn đọc cần phân tích chức năng của từng bộ phận dựa trên các linh kiện nhỏ bên trong, từ đó hiểu được cách thức hoạt động của tủ điện.

Bước 4 – Xác định nguyên lý hoạt động của tủ điện: Mối liên hệ giữa vị trí và chức năng của các bộ phận là cơ sở xác định nguyên lý hoạt động của tủ điện. Về cơ bản, nguyên lý hoạt động của tủ được mô tả theo từng bước logic.

Bước 5 – Tham khảo tài liệu kèm theo: Người đọc sơ đồ nên tham khảo sách hướng dẫn sử dụng do nhà sản xuất thiết bị, nhà sản xuất tủ điện cung cấp để đảm bảo hiểu đúng về đặc điểm kết cấu và nguyên lý hoạt động của tủ điện.

Đọc thêm: Hướng dẫn đọc sơ đồ nguyên lý tủ điện trung thế RMU

Những điều cần lưu ý khi đọc sơ đồ tủ điện hạ thế

Khi đọc sơ đồ nguyên lý tủ điện hạ thế cần nắm vững các thông số kỹ thuật của hệ thống như công suất, loại tải, hệ số chạy đồng thời và hệ số sử dụng của từng thiết bị. Điều này giúp bạn lựa chọn chính xác thiết bị, linh kiện phù hợp, đảm bảo hệ thống hoạt động ổn định và an toàn.

Ngoài ra, việc đọc hiểu các ký hiệu, mạch điện và nguyên lý hoạt động của ổ cắm, mạch điện, đèn chiếu sáng cũng rất cần thiết để thiết kế, lắp đặt tủ điện hiệu quả. Cuối cùng cần xác định các thông số tiêu chuẩn của dây truyền tải điện và cáp điện.

KTH ELECTRIC vừa giúp bạn đọc hiểu được sơ đồ nguyên lý tủ điện hạ thế một cách dễ dàng và chính xác hơn. Khả năng đọc hiểu bản vẽ tủ điện rất quan trọng đối với các kỹ sư, kỹ thuật viên khi vận hành tủ. Tham khảo bảng linh kiện thiết bị trong tủ điện được KTH ELECTRIC đề xuất tại https://btb-electric.com/vi/ung-dung/.
