Hướng dẫn đấu aptomat chống giật 1 pha và 3 pha

Lê Hồng Phong

Việc đấu nối đúng cầu dao chống giật giúp bảo vệ hệ thống điện và đảm bảo an toàn cho người sử dụng. Kết nối không đúng có thể khiến thiết bị hoạt động không hiệu quả, làm tăng nguy cơ cháy hoặc điện giật. Chúng ta hãy đi cùng nhau KTH Electric Tìm hiểu chi tiết Cách đấu nối cầu dao chống giật Chính xác ở bài viết sau đây!

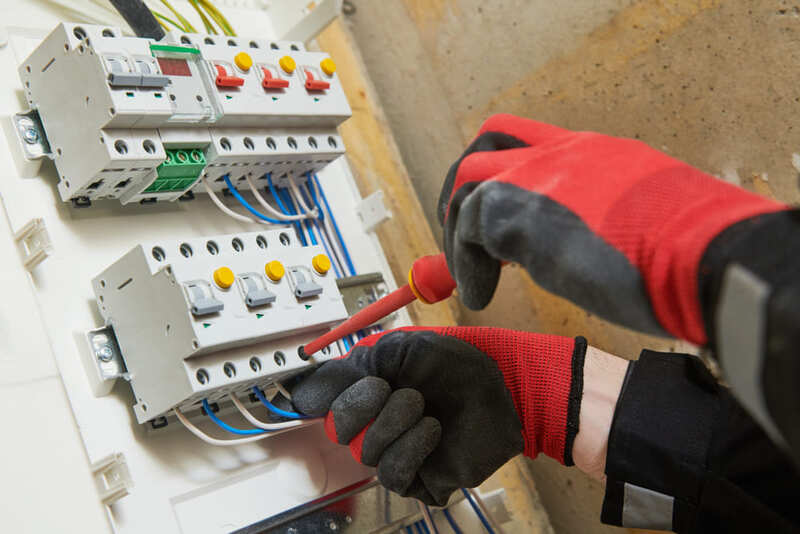

Bước 1: Chuẩn bị CB chống giật và dụng cụ

​Để đảm bảo an toàn và hiệu quả khi lắp đặt cầu dao chống giật thì việc chuẩn bị kỹ lưỡng và lựa chọn thiết bị phù hợp là bước đầu tiên và cực kỳ quan trọng. Dưới đây là hướng dẫn chi tiết:​

• Kiểm tra dung lượng hệ thống

Trước khi lắp đặt cần xác định tổng công suất tiêu thụ của các thiết bị điện trong hệ thống. Thông thường, dòng điện định mức của CB phải lớn hơn dòng điện tối đa của hệ thống khoảng 20-30%.

• Chọn loại CB chống sốc phù hợp

Dựa vào nhu cầu và đặc điểm của hệ thống điện, bạn có thể lựa chọn các loại cầu dao chống giật sau:​

• RCBO: CB tích hợp cả chức năng chống sốc và bảo vệ quá tải. Thích hợp cho các hệ thống cần bảo vệ toàn diện.
• RCCB: CB chỉ có chức năng chống giật chứ không có chức năng bảo vệ quá tải. Khi sử dụng RCCB cần lắp CB thông thường để bảo vệ quá tải.
• ELCB: CB ngăn chặn dòng điện rò rỉ xuống đất, bảo vệ người dùng khỏi nguy cơ bị điện giật.

• Xác định số pha và số cực của CB

Tùy theo hệ thống điện là 1 pha hay 3 pha mà bạn cần lựa chọn CB có số cực thích hợp:​

• Hệ thống điện một pha: Sử dụng cầu dao 2 cực (1P+N), bảo vệ cả dây pha (L) và dây trung tính (N). ​
• Hệ thống điện 3 pha: Nếu hệ thống sử dụng dây trung tính, nên chọn CB 4 cực (3P+N) để bảo vệ hoàn toàn.

• Chọn dòng rò thích hợp

Dòng rò (IΔn) là giá trị dòng rò mà tại đó CB sẽ ngắt mạch để bảo vệ. Đối với hệ thống điện gia đình, bạn nên chọn CB có dòng rò 30mA để đảm bảo an toàn cho người sử dụng. Trong môi trường công nghiệp hoặc những nơi có độ ẩm cao, có thể chọn CB có dòng rò cao hơn như 100mA hoặc 300mA.

• Chuẩn bị dụng cụ cài đặt

Tua vít, máy cắt và tuốt dây, máy thử điện, găng tay cách điện, băng dính cách điện,…

Xem thêm: Gợi ý chọn mua aptomat chống giật tốt nhất cho gia đình

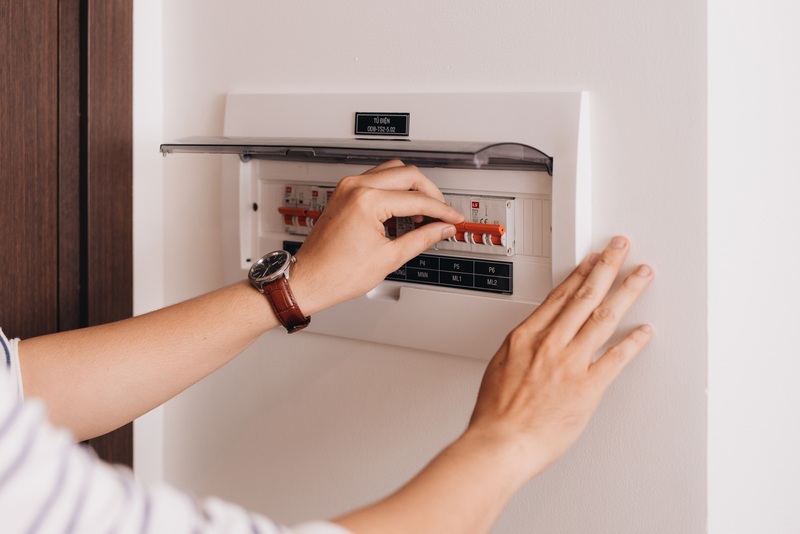

Bước 2: Ngắt nguồn điện khỏi hệ thống

Trước khi đấu nối cầu dao chống giật, bạn cần tắt cầu dao hoặc cầu dao chính để đảm bảo an toàn, tránh nguy cơ bị điện giật, cháy nổ hoặc hư hỏng thiết bị. Kiểm tra lại bằng máy kiểm tra điện để đảm bảo hệ thống đã được ngắt kết nối hoàn toàn. Trong quá trình kết nối, tuyệt đối không bật lại nguồn cho đến khi hoàn tất và kiểm tra tất cả các kết nối.

Bước 3: Vít CB chống giật

Đặt CB chống giật lên ray hoặc tủ điện, đảm bảo đầu Line (nguồn đầu vào) ở phía trên và đầu Load (tải đầu ra) ở phía dưới để đảm bảo hướng hoạt động chính xác của thiết bị. Khi lắp vào ray, trước tiên hãy móc phần cố định phía trên của CB vào ray, sau đó ấn phần dưới vào cho đến khi nghe thấy tiếng “tách” để đảm bảo CB đã được cố định chắc chắn. Nếu lắp trực tiếp vào tủ điện thì dùng vít siết chặt CB lại để tránh bị lỏng trong quá trình sử dụng.

Bước 4: Nối dây pha – dây trung tính

Việc đấu nối đúng dây pha (L) và dây trung tính (N) vào cầu dao chống giật (CB) là rất quan trọng để đảm bảo an toàn và hiệu quả cho hệ thống điện. Dưới đây là hướng dẫn chi tiết lắp đặt cầu dao chống giật cho cầu dao 2 cực và 4 cực:

4.1. Đấu dây cho CB 2 cực (1 pha)

CB 2 cực thường được sử dụng trong hệ thống điện 1 pha, bao gồm dây pha (L) và dây trung tính (N).

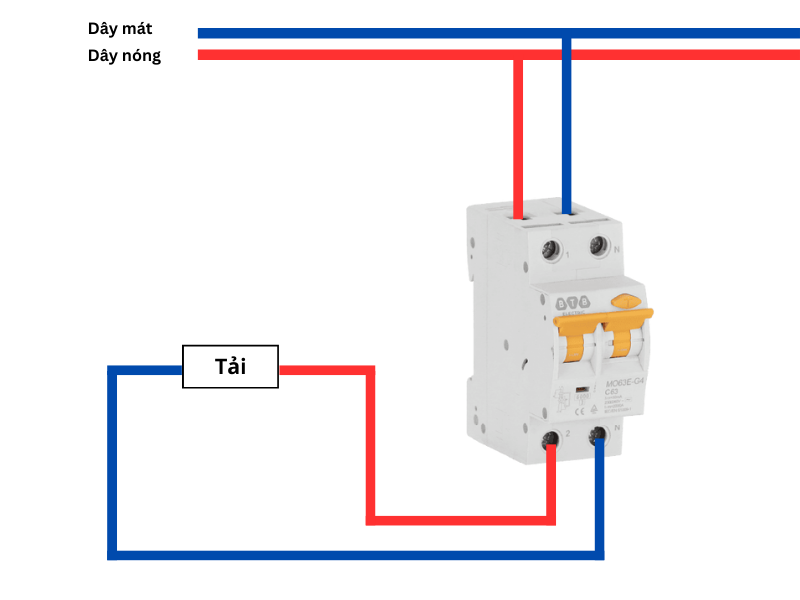

Sơ đồ cầu dao chống giật 2 cực:

Sơ đồ đấu dây máy cắt chống giật 2 cực (1 pha)

Hướng dẫn kết nối:

• Bước 1: Xác định đầu vào và đầu ra của CB. Thông thường, đầu vào (Line) sẽ ở trên cùng và đầu ra (Load) sẽ ở dưới cùng.​
• Bước 2: Nối dây pha (L) của nguồn điện với cực L (Line) ở đầu vào của CB.​
• Bước 3: Nối dây trung tính (N) của nguồn điện vào cực N (Neutral) ở đầu vào của CB.​
• Bước 4: Từ đầu ra của CB, nối dây pha (L) và dây trung tính (N) với tải (thiết bị điện).​

Ghi chú: Đảm bảo kết nối chính xác dây pha và dây trung tính với các cực tương ứng. Nếu nối dây không đúng, CB có thể không hoạt động bình thường, dẫn đến nguy cơ cháy nổ hoặc không bảo vệ được khi xảy ra sự cố.​

4.2. Đấu dây cho CB 4 cực (3 pha)

CB 4 cực được sử dụng trong hệ thống điện 3 pha 4 dây, gồm 3 dây pha (L1, L2, L3) và 1 dây trung tính (N).

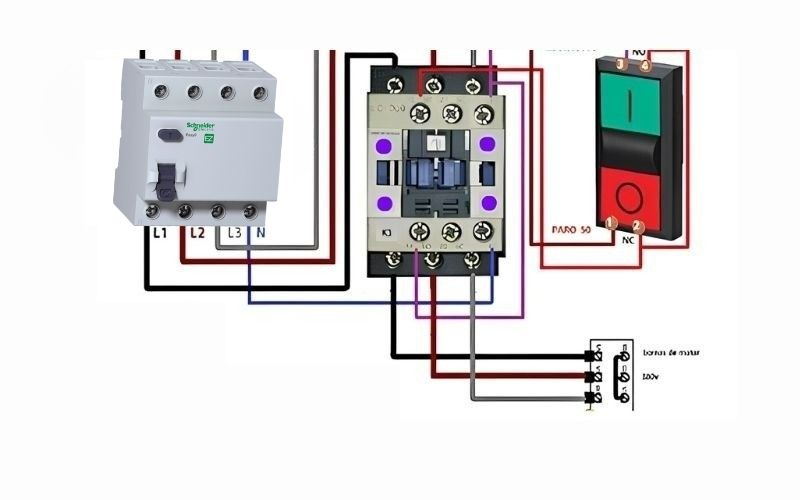

Sơ đồ cầu dao chống giật 4 cực

Sơ đồ đấu dây máy cắt chống giật 4 cực (3 pha)

Hướng dẫn kết nối:

• Bước 1: Xác định đầu vào và đầu ra của CB. Thông thường, đầu vào (Line) sẽ ở trên cùng và đầu ra (Load) sẽ ở dưới cùng.​
• Bước 2: Nối dây 3 pha L1, L2, L3 của nguồn điện vào các cực tương ứng (L1, L2, L3) ở đầu vào của CB.​
• Bước 3: Nối dây trung tính (N) của nguồn điện vào cực N ở đầu vào của CB.​
• Bước 4: Từ đầu ra của CB nối dây 3 pha và dây trung tính vào tải (thiết bị điện 3 pha).​

Ghi chú: Đảm bảo kết nối dây pha và dây trung tính với các cực tương ứng theo đúng thứ tự. Trình tự sai hoặc kết nối sai có thể gây hư hỏng thiết bị, hỏa hoạn hoặc nguy hiểm cho người dùng.​

Nếu dây pha (L) và dây trung tính (N) được kết nối không chính xác, CB có thể không hoạt động bình thường, dẫn đến nguy cơ bị điện giật, cháy nổ hoặc thiết bị không được bảo vệ trong trường hợp rò rỉ điện. Đối với hệ thống 3 pha, việc sai thứ tự pha có thể gây hư hỏng động cơ, thiết bị hoạt động không ổn định hoặc tắt hoàn toàn.

Bước 5: Kiểm tra CB chống giật và bật nó lên

Sau khi đấu nối và lắp đặt cầu dao chống giật cần kiểm tra vị trí vít và các đầu nối dây để đảm bảo chắc chắn, tránh bị lỏng gây nguy hiểm. Tiếp theo, hãy vệ sinh sạch sẽ vị trí lắp đặt để loại bỏ bụi bẩn hoặc vật cản có thể ảnh hưởng đến hoạt động của thiết bị.

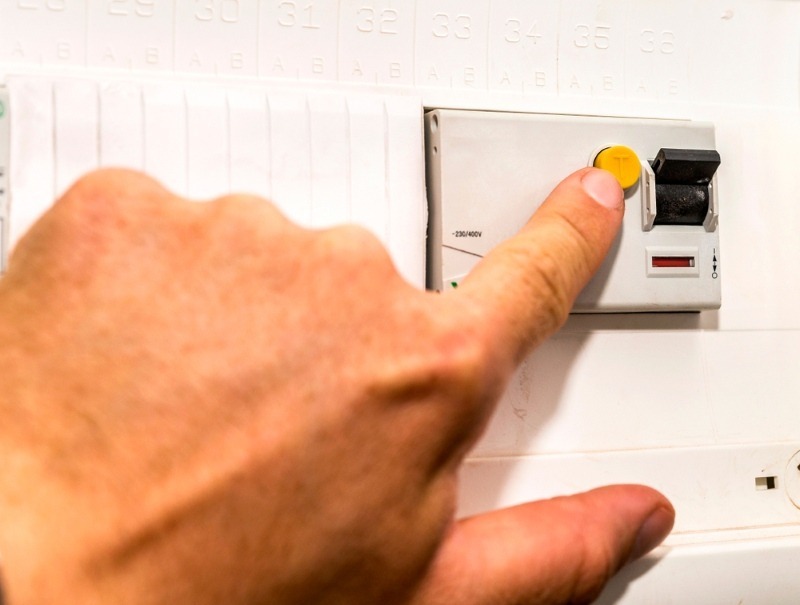

Sau khi đấu xong bật nguồn và nhấn nút Test trên CB để kiểm tra

Sau khi kiểm tra, bật nguồn và nhấn Nút kiểm tra trên CB để kiểm tra khả năng ngắt mạch khi có sự cố xảy ra. Nếu CB tự động tắt khi nhấn nút Test nghĩa là thiết bị vẫn hoạt động tốt. Để đảm bảo an toàn lâu dài, người dùng nên thực hiện thao tác này ít nhất mỗi tháng một lần để sớm phát hiện các lỗi do môi trường hoặc do sử dụng lâu dài.

Bạn có thể quan tâm đến: Hướng dẫn test CB chống giật đơn giản tại nhà

Cách đấu nối cầu dao chống giật Kỹ thuật đúng không chỉ giúp bảo vệ hệ thống điện mà còn đảm bảo an toàn cho người sử dụng. Để tránh những sự cố nguy hiểm, hãy kiểm tra kỹ trước khi bật nguồn và thường xuyên kiểm tra cầu dao chống giật định kỳ. Nếu bạn muốn tìm hiểu chi tiết hơn về chủ đề này, đừng bỏ lỡ các bài viết tiếp theo của tôi KTH Electric tại: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/
