Hướng dẫn chọn MCCB cho tải công nghiệp và dân dụng

Lê Hồng Phong

MCCB ngày càng được sử dụng rộng rãi trong đời sống, không chỉ trong hệ thống điện công nghiệp mà đôi khi còn xuất hiện trong các hộ gia đình kết hợp sản xuất kinh doanh. Việc lựa chọn MCCB cần phải tính toán kỹ lưỡng vì dòng aptomat này có thông số lớn hơn aptomat gia đình và có thêm tính năng. Hãy cùng KTH ELECTRIC tìm hiểu cách lựa chọn MCCB để ứng dụng trong hệ thống điện công nghiệp và dân dụng hiện nay.

Tại sao điện công nghiệp chủ yếu sử dụng MCCB?

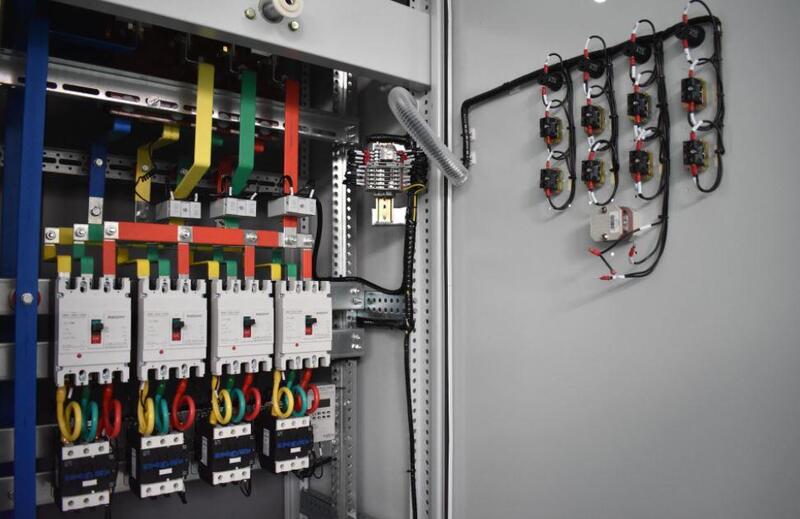

Trong môi trường công nghiệp như nhà máy, xí nghiệp, nhu cầu sử dụng điện và điện năng tiêu thụ của các thiết bị điện là rất lớn. Các thiết bị điện cần có công suất cao, đảm bảo hoạt động liên tục để đáp ứng quá trình sản xuất kinh doanh. Tuy nhiên, tình trạng quá tải, chập điện thường xuyên xảy ra có thể gây ra những tai nạn nghiêm trọng như cháy nổ, đe dọa tính mạng và tài sản của người sử dụng.

Để đối phó với tình trạng này, Bộ ngắt mạch MCCB đã được phát triển và trở thành một thiết bị điện quan trọng có chức năng tự động cắt mạch điện khi phát hiện sự cố. Sản phẩm này giúp bảo vệ con người và hệ thống điện, giảm thiểu rủi ro, thương tích do cháy nổ điện gây ra, góp phần hạn chế những tai nạn đáng tiếc trong môi trường công nghiệp.

Cách chọn MCCB cho điện công nghiệp

Một MCCB phù hợp là sự kết hợp của nhiều yếu tố cả về thông số vận hành lẫn kích thước, chất lượng. Dưới đây là 3 yếu tố kỹ thuật quan trọng bạn cần lưu ý khi lựa chọn cầu dao chặn.

Chọn dòng tải In cho MCCB

Việc lựa chọn khả năng chịu tải MCCB cần tuân theo 2 công thức chính, tương tự như cách chọn aptomat:

Trong đó:

• IB: Tổng dòng tải
• Trong: Dòng điện định mức của MCCB
• Iz: Dòng điện cực đại cho phép chạy qua dây dẫn
• ISCB: Dòng điện lớn nhất mà MCCB có thể cắt được
• ISC: Dòng điện ngắn mạch

Từ tổng công suất được sử dụng bởi các thiết bị trong mạng điện, bạn có thể tính toán cường độ dòng điện của tải IB. Tham khảo ví dụ trong bài viết: Bảng lựa chọn Aptomat dựa trên công suất điện thực tế

Lựa chọn khả năng ngắt mạch cho MCCB

Icu là khả năng của MCCB chịu được dòng điện áp cao nhất trong 1 giây, giá trị dao động từ 25kA đến 85kA. Trong khi đó, Ics là khả năng chịu được dòng điện áp cao nhất đi qua các tiếp điểm của MCCB trong 3 giây đầu tiên, dao động từ 18kA đến 65kA. Trong thực tế Ics có thể bằng hoặc thấp hơn Icu.

Bạn nên chọn MCCB có Ics nhỏ hơn Icu vì trên thực tế khi xảy ra tình trạng quá tải đường dây, cầu dao sẽ dựa vào Ics để ngắt mạch. Nếu dòng điện vượt quá ngưỡng Ics, cơ chế bảo vệ mạch khác sẽ được kích hoạt và MCCB không thể ngắt. Tuy nhiên, khi đó CB này sẽ bị hỏng và cần được thay thế.

Xem thêm các thông số quan trọng tại: Ý nghĩa các thông số và ký hiệu trên MCCB

Chọn đặc tính đường cong MCCB

Đặc tính đường cong biểu thị mức dòng quá tải mà MCCB có thể chịu được và thời gian ngắt mạch tương ứng. Dựa vào đặc điểm đường cong, MCCB có thể được chia thành nhiều loại, ký hiệu lần lượt là B, C, D, K và Z:

• MCCB dòng Z cho phép dòng điện tác động tối đa gấp 2 – 3 lần dòng định mức và thời gian tác động tối đa tương ứng là 5 giây.
• MCCB series B cho phép dòng điện tác động tối đa gấp 3 – 5 lần dòng định mức và thời gian tác động tối đa tương ứng là 13 giây.
• MCCB series C cho phép dòng điện tác động tối đa gấp 5 – 10 lần dòng định mức và thời gian tác động tối đa tương ứng là 5 giây.
• MCCB dòng K cho phép dòng điện tác động tối đa gấp 8 – 12 lần dòng định mức và thời gian tác động tối đa tương ứng là 5 giây.
• MCCB series D cho phép dòng điện tác động tối đa gấp 10 – 20 lần dòng định mức và thời gian tác động tối đa tương ứng là 3 giây.

Xem thêm các bài kiểm tra chất lượng MCCB từ KTH ELECTRIC:

Cách chọn MCCB cho điện dân dụng

Trong hệ thống điện dân dụng 3 pha, tổng công suất phía phụ tải không quá lớn. Các hộ gia đình sử dụng điện 3 pha chủ yếu phục vụ máy bơm hoặc xưởng nhôm thép với máy hàn, máy cắt, máy khoan… Sử dụng MCCB có dòng điện từ 250A trở xuống. Mặt khác, yêu cầu cắt đặc tính dòng điện cho thiết bị dân dụng không quá phức tạp nên sử dụng MCCB cố định là phù hợp. Về đặc tính dòng điện cắt, bạn có thể linh hoạt lựa chọn MCCB loại Z, B hoặc C đều phù hợp.

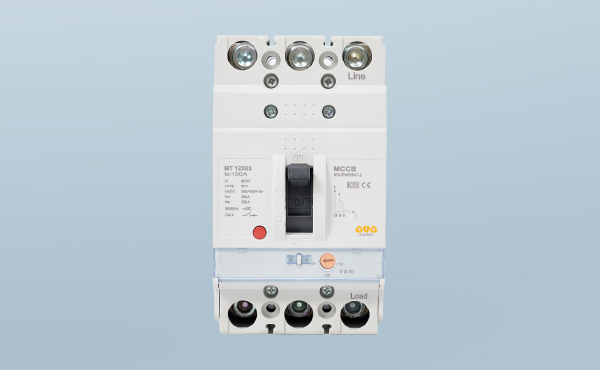

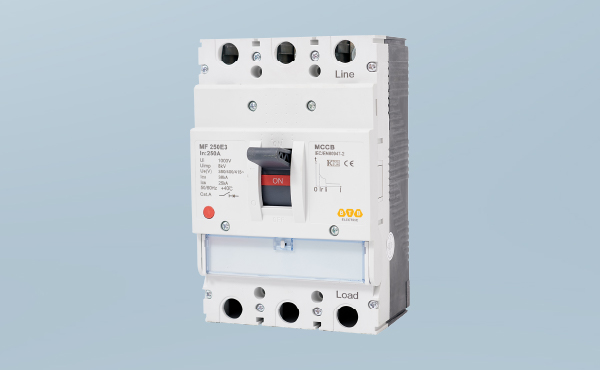

Tham khảo các dòng MCCB của KTH ELECTRIC:

KTH ELECTRIC là thương hiệu sản xuất các thiết bị điện công nghiệp tiêu chuẩn Châu Âu với sản phẩm chất lượng cao, được chứng nhận bởi nhiều tổ chức đo lường uy tín toàn cầu. Tại thị trường Việt Nam, KTH ELECTRIC là đối tác quen thuộc tại các công ty điện lực, nhà máy sản xuất lớn nhờ hệ sinh thái thiết bị rộng lớn.

MCCB KTH ELECTRIC Tập trung phát triển đa dạng về ngưỡng dung sai và khả năng chuyển mạch với nhiều mã thiết bị. Kết cấu MCCB rất chắc chắn, được trang bị nhiều tính năng an toàn, chất liệu cao cấp thân thiện với môi trường.

Trên đây là những lưu ý về thông số kỹ thuật và thương hiệu mà bạn cần hiểu rõ khi lựa chọn MCCB. Nếu bạn muốn tìm hiểu thêm thông tin về MCCB và các thiết bị điện khác, vui lòng theo dõi website https://btb-electric.com/vi/
