Hướng dẫn chi tiết chọn aptomat tổng cho hộ gia đình

Việc lựa chọn cầu dao (CB tổng) phù hợp là yếu tố then chốt trong việc bảo vệ an toàn điện cho toàn bộ hệ thống gia đình. Trong bài viết dưới đây, KTH Electric sẽ hướng dẫn chi tiết cách chọn cầu dao tổng, giúp đảm bảo an toàn, tiết kiệm chi phí và tối ưu hóa hiệu quả.

Công thức tính công suất của aptomat

Công suất của cầu dao phải lớn hơn tổng công suất của các thiết bị điện sử dụng là nguyên tắc cơ bản khi chọn cầu dao. Bạn có thể áp dụng công thức dưới đây để tính dòng điện của các thiết bị:

Trong đó:

• I: Cường độ dòng điện (A)
• P: Tổng công suất tiêu thụ (W)
• U: điện áp (V), thường là 220V dùng cho điện gia dụng
• cosφ: hệ số công suất, thường lấy trung bình là 0,8 đối với điện dân dụng

Lưu ý rằng trên thực tế, khi khởi động, các thiết bị điện sẽ yêu cầu dòng điện cao hơn so với lúc hoạt động ổn định. Vì vậy, ngoài dòng điện tính toán (ITT), bạn cần tính toán dòng điện khởi động (ITK) để chọn cầu dao có dòng tải lớn hơn nhằm hạn chế vấn đề quá tải.

Ví dụ minh họa

Giả sử tổng công suất các thiết bị trong họ như sau:

• Quạt trần: 70W → ITK ≈ 0,6A
• Bóng đèn: 60W → ITK ≈ 0,5A
• Tivi 32 inch: 69W → ITK ≈ 0,6A
• Điều hòa: 2637W → ITK ≈ 22.5A
• Sạc điện thoại: 25W → ITK ≈ 0,2A
• Tổng dòng điện: 24,4A

Dựa vào tổng cường độ dòng điện, bạn nên chọn aptomat có dòng điện định mức khoảng 25A hoặc 32A để vận hành an toàn.

Ngoài việc tính toán dòng điện tiêu thụ cần tuân thủ quy tắc: Ib

Trong đó:

• Ib: Tổng dòng điện tính toán của thiết bị đang sử dụng.
• In: Dòng điện định mức của máy cắt.
• Iz: Dòng điện cực đại cho phép của dây dẫn.

Nếu cầu dao có dòng điện định mức (In) cao hơn khả năng chịu tải của dây (Iz) thì khi dòng điện tăng lên, dây sẽ nóng lên mà cầu dao không có thời gian ngắt, dễ dẫn đến hư hỏng hoặc có nguy cơ cháy nổ. Vì vậy, việc lựa chọn cầu dao cần phải phù hợp với kích thước và khả năng chịu tải của dây dẫn để bảo vệ toàn bộ hệ thống điện.

Để biết chi tiết cách chọn aptomat, xem: Chi tiết bảng lựa chọn aptomat dựa trên công suất điện quy đổi

Sơ đồ mạch gợi ý cho mạng điện gia đình

Xây dựng sơ đồ mạng điện hộ gia đình được chia thành từng khu chức năng, mục đích chính là khi xảy ra sự cố về điện ở một khu vực nào đó thì chỉ có cầu dao nhánh ở khu vực đó sẽ ngắt, còn các khu vực khác vẫn hoạt động bình thường. Điều này không chỉ giúp giảm thiểu nguy cơ lây truyền mà còn hạn chế tối đa sự gián đoạn trong sinh hoạt gia đình.

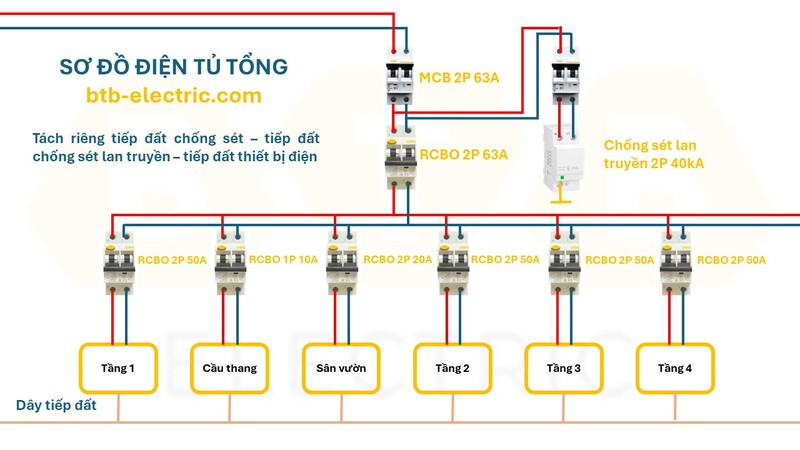

Sơ đồ Aptomat cho gia đình 4 – 5 người

Với những hộ gia đình trẻ từ 4 đến 5 người có nhu cầu sử dụng điện cơ bản, sơ đồ mạng điện tiêu chuẩn sẽ bao gồm:

• Máy cắt tổng là MCB 2P 63A, kết hợp với RCBO 2P hoặc RCCB 2P để phát hiện dòng rò.
• Thiết bị chống sét lan truyền: Lắp đặt ngay từ nguồn điện lưới.
• Aptomat nhánh: Sử dụng RCBO 2P 50A, chia riêng cho từng tầng hoặc từng khu vực (phòng khách, bếp, phòng ngủ, điều hòa, máy giặt…).

Sơ đồ mẫu nhà 4 tầng có sân vườn sẽ bao gồm:

• Tầng 1: có phòng chiếu sáng + ổ cắm + bếp riêng.
• Tầng 2 và 3: Aptomat riêng cho từng phòng ngủ.
• Tầng 4: Có phòng thờ riêng hoặc phòng đa năng.
• Sân vườn, gara: aptomat riêng biệt để tắt điện khi bảo trì.

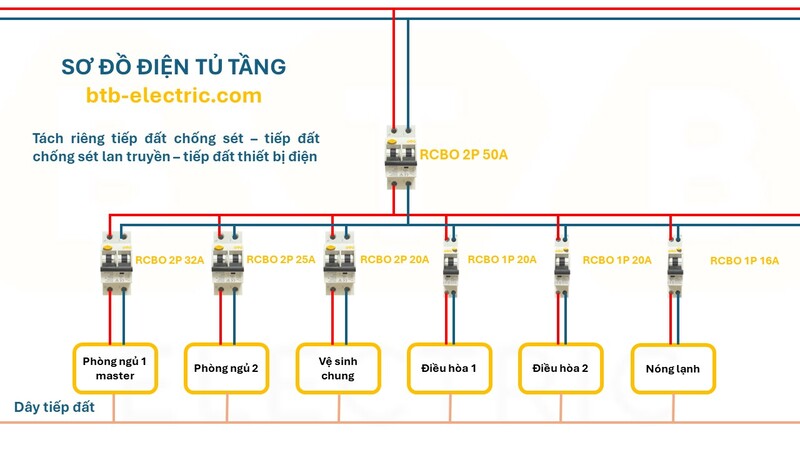

Mặt bằng căn hộ 2 phòng ngủ, 2 WC

Với hệ thống điện bố trí theo tầng (mỗi tầng gồm 2 phòng ngủ và 2 phòng tắm), sơ đồ điện có thể thiết kế như sau:

• Phòng ngủ master: Sử dụng RCBO 2P 32A, aptomat này còn đảm nhiệm phần điện của phòng tắm bên trong.
• Phòng ngủ phụ: Có thể sử dụng RCBO 2P 25A hoặc 32A tùy theo số lượng thiết bị trong phòng.
• Điều hòa: MCB 1P 10A – 20A riêng biệt cho từng máy, giúp việc điều khiển và bảo trì dễ dàng.
• Máy nước nóng: Sử dụng cầu dao riêng (MCB hoặc RCBO 1P 16A – 20A) đặt gần vị trí thiết bị để thao tác bật/tắt thuận tiện khi không sử dụng.

Dòng CB thông dụng dùng cho hộ gia đình

Trong hệ thống điện dân dụng, cầu dao thường là loại MCB, có thể kết hợp với RCCB hoặc RCBO tùy theo nhu cầu:

• MCB: cầu dao khi quá tải hoặc ngắn mạch. Thường được dùng làm CB chính trong gia đình. Dòng điện định mức phổ biến nằm trong khoảng từ 6A đến 100A. Được lắp đặt trong tủ điện đầu vào chính.
• RCCB: dùng để bảo vệ chống rò rỉ điện, không ngắt mạch điện khi quá tải. Nên lắp kèm MCB để vừa đảm bảo quá tải vừa chống sốc.
• RCBO: tích hợp chức năng của cả MCB và RCCB. Thích hợp cho các thiết bị có yêu cầu an toàn cao như bình nước nóng, bếp điện.

Đề xuất CB chung:

• Ngôi nhà có mức tiêu thụ điện
• Nhà > 10kW hoặc nhiều tầng → chọn MCB từ 63A đến 100A
• Kết hợp RCCB 30mA để đảm bảo an toàn khi rò rỉ điện

Chọn CB cho thiết bị điện gia dụng

Chọn aptomat cho điều hòa

Máy điều hòa tiêu thụ một lượng điện đáng kể để vận hành quạt và duy trì nhiệt độ cài đặt ổn định. Vì vậy, việc lắp đặt aptomat riêng cho điều hòa là cần thiết.

Để lựa chọn điều hòa, bạn cần dựa vào công suất hoạt động của thiết bị. Công suất này có thể quy đổi qua đơn vị BTU, HP theo hệ số sau:

• 1HP = 9000BTU
• 1000BTU = 293W

Từ đó, bạn có thể tính toán dòng điện định mức mà điều hòa cần hoạt động và lựa chọn một chiếc aptomat có thông số kỹ thuật tương ứng.

• Điều hòa 9000BTU: công suất ~900W → chọn aptomat 12A–16A
• Điều hòa 12000BTU: công suất ~1200W → chọn aptomat 20A – 25A
• Điều hòa 18000BTU: công suất ~1800W → chọn aptomat 32A
• Điều hòa 24000BTU: công suất 7032W sử dụng aptomat 40A

Chọn aptomat cho máy nước nóng

Để đảm bảo an toàn và hiệu quả khi sử dụng máy nước nóng vào mùa đông, việc lắp đặt một máy nước nóng riêng là vô cùng quan trọng. Nguyên nhân là do máy nước nóng tiêu tốn một lượng điện đáng kể để duy trì nhiệt độ nước cao trong quá trình hoạt động.

Việc lựa chọn cầu dao cho máy nước nóng cần căn cứ vào công suất hoạt động của thiết bị, từ đó xác định được dòng điện định mức yêu cầu:

• Bình 15 lít: ~1500W → CB 16A
• Bình 30 lít: ~2000W → CB 20A

Nên sử dụng RCBO chống giật, tốt nhất nên lắp đặt trong phòng tắm, gần máy nước nóng.

Chọn aptomat cho bếp từ

Bếp từ là thiết bị điện có công suất lớn, yêu cầu dòng điện ổn định và độ an toàn cao trong quá trình sử dụng. Lưu ý khi khởi động bếp từ thường tiêu thụ dòng điện nhiều hơn bình thường khoảng 20–25% nên cầu dao cho bếp từ cần chọn loại quá tải để tránh cầu dao khi bật bếp.

• Bếp từ 3000W: Cần dòng điện khoảng 22A → Nên sử dụng aptomat 25A.
• Bếp từ 3500W: Cần dòng điện khoảng 26A → Thích hợp cho aptomat 32A.
• Bếp từ 4000W: Dòng điện khoảng 30A → Có thể sử dụng aptomat 32A đến 40A tùy vào độ ổn định của lưới điện.
• Bếp từ 5000W: Dòng điện yêu cầu khoảng 37A → Bạn nên chọn loại aptomat 40A để đảm bảo an toàn.
• Bếp từ 6000W: Cần dòng điện khoảng 44A → Aptomat 50A là lựa chọn phù hợp.

Lưu ý, với bếp từ đôi hoặc bếp từ có chức năng Booster (tăng công suất nhanh) nên ưu tiên lựa chọn RCBO 2P có khả năng chống quá tải, ngắn mạch, chống rò rỉ điện, đảm bảo an toàn cho cả thiết bị và người sử dụng. Ngoài ra, dây cấp nguồn cho bếp cũng cần phải đồng đều về mặt cắt ngang để tránh tình trạng dây dẫn quá nóng, gây nguy hiểm khi sử dụng lâu dài.

Chọn cầu dao cho máy bơm

Do đặc tính của máy bơm là khởi động ở công suất cao hơn công suất định mức nên việc lựa chọn cầu dao phù hợp là yếu tố then chốt giúp thiết bị hoạt động ổn định, tránh cháy nổ và đảm bảo tuổi thọ lâu dài.

• Máy bơm 370W (1/2HP): Dòng điện định mức khoảng 3A → Chọn aptomat 6A.
• Máy bơm 750W (1HP): Dòng điện định mức khoảng 5.5A → Nên chọn aptomat 10A.
• Bơm 1100W (1.5HP): Dòng điện khoảng 8A → Chọn aptomat 16A.
• Máy bơm 1500W (2HP): Dòng điện khoảng 11A → Nên chọn aptomat 20A.
• Máy bơm công suất lớn từ 2.2kW trở lên: Dòng điện định mức có thể lên tới 15A trở lên → Ưu tiên dùng aptomat 25A hoặc 32A tùy theo nhu cầu sử dụng và tần suất hoạt động.

Những lưu ý khác khi lựa chọn CB cho gia đình

Để chọn được aptomat đạt tiêu chuẩn kỹ thuật và an toàn khi sử dụng tại nhà, bạn cần lưu ý những điểm sau:

• Việc chọn bộ khuếch đại luôn tăng thêm 20–30% vào tổng công suất để tránh việc mở rộng thiết bị.
• Tiết diện dây dẫn: phải tương ứng với dòng điện của máy cắt (Ví dụ: dây 2,5mm2 đối với CB 20A, dây 4mm2 đối với CB 32A).
• CB chống giật: Ưu tiên sử dụng RCBO hoặc MCB + RCCB cho các thiết bị trong phòng tắm và khu vực ẩm ướt.
• Vị trí lắp đặt: cầu dao chính nên đặt ở tủ điện chính để dễ dàng thao tác. CB nhánh được đặt trên các tầng hoặc khu vực gần thiết bị.

Mua cầu dao tổng chất lượng cao tại KTH Electric

KTH Electric hiện đang cung cấp đa dạng các dòng MCB đến từ các thương hiệu uy tín như LS, BTB Electric…, phù hợp với nhu cầu lắp đặt của hộ gia đình – từ nhà phố, chung cư cho đến biệt thự cao tầng. Các dòng cầu dao MCB chất lượng cao đang được phân phối tại KTH Electric bao gồm:

• MCB LS: MCB LS có độ bền cao, thiết kế chắc chắn, thích hợp lắp đặt làm cầu dao chung cho hệ thống điện gia đình. Ngoài ra, LS còn tích hợp dòng RCCB giúp phát hiện rò rỉ điện, tăng độ an toàn khi sử dụng.
• MCB BTB Electric: Đây là dòng aptomat đáp ứng đầy đủ các tiêu chuẩn an toàn điện quốc tế và hoạt động bền bỉ trong điều kiện khí hậu nóng ẩm tại Việt Nam.

Ngoài ra, KTH Electric còn phân phối các dòng RCCB – RCBO khác của các thương hiệu nổi bật:

• Mitsubishi: Chuyên dùng trong công nghiệp, vận hành ổn định, độ tin cậy cao.
• Hyundai: Dòng sản phẩm cao cấp với khả năng bảo vệ vượt trội, chống rò rỉ điện hiệu quả.

KTH Electric cam kết cung cấp sản phẩm chính hãng 100%, nói không với hàng trôi nổi, kém chất lượng trên thị trường. Với hệ thống nhập khẩu và phân phối trực tiếp nên giá tại KTH Electric luôn có mức chiết khấu cao, đặc biệt hấp dẫn với các đại lý, nhà thầu và người tiêu dùng mua với số lượng lớn. Ưu điểm khi mua hàng tại KTH Electric:

• Giá chiết khấu cao, cạnh tranh dẫn đầu thị trường.
• Sản phẩm độc quyền với dòng RCCB – MCB BTB chính hãng.
• Chính sách bảo hành rõ ràng, theo tiêu chuẩn của nhà sản xuất (tối thiểu 12 tháng).
• Hỗ trợ kỹ thuật tận tình, tư vấn lựa chọn cầu dao phù hợp cho hệ thống điện.
• Giao hàng nhanh chóng trên toàn quốc, có hóa đơn VAT đầy đủ.

Nếu bạn có nhu cầu mua aptomat tổng cho gia đình vui lòng liên hệ hotline: 0939 66 44 22 để được tư vấn và báo giá.
