Hướng dẫn chi tiết cách sử dụng đồng hồ so trong chế tạo và gia công cơ khí

Chu Văn An

Đối với những người làm trong lĩnh vực cơ khí, đồng hồ vạn năng là một thiết bị đo lường rất quen thuộc. Tuy nhiên, với những người ngoài ngành thì đây có lẽ là cái tên khá xa lạ. Và để giúp bạn hiểu rõ hơn chỉ báo quay số là gì và Cách sử dụng chỉ báo quay số Đúng về mặt kỹ thuật, chúng tôi đã tổng hợp thông tin về thiết bị này trong bài viết dưới đây. Hãy cùng tìm hiểu ngay bây giờ.

Đồng hồ analog là gì?

Khái niệm đồng hồ kỹ thuật số là gì?

Đồng hồ so là thiết bị đo cơ khí được sử dụng rất phổ biến hiện nay, được ứng dụng trong các ngành công nghiệp, cơ khí, xây dựng… Là công cụ không thể thiếu trong gia công cơ khí và chế tạo máy, được sử dụng với mục đích đo độ thẳng, độ đảo mặt, độ phẳng, độ đảo hướng tâm của bề mặt bên trong, độ không song song của các rãnh… hoặc gắn vào đầu đo của đồng hồ đo cao.

Ngoài ra, đồng hồ so còn giúp so sánh các vị trí với nhau hoặc với các điểm tham chiếu có độ nhạy cao, dùng để kiểm tra các sai lệch về hình dạng, hình học, vị trí của các chi tiết như độ côn, độ song song, không đồng trục, độ vuông góc, độ đảo, độ phẳng,… một cách nhanh chóng và chính xác nhất.

Cấu trúc của chỉ báo quay số

Có nhiều loại đồng hồ analog và mỗi loại có những tính năng khác nhau. Tuy nhiên, chúng đều bao gồm một số bộ phận chính như mặt đồng hồ, kim, vòng chỉ báo, thanh đo, vít khóa, đầu đo, vỏ, vành, ống dẫn hướng que đo và nhiều bộ phận khác.

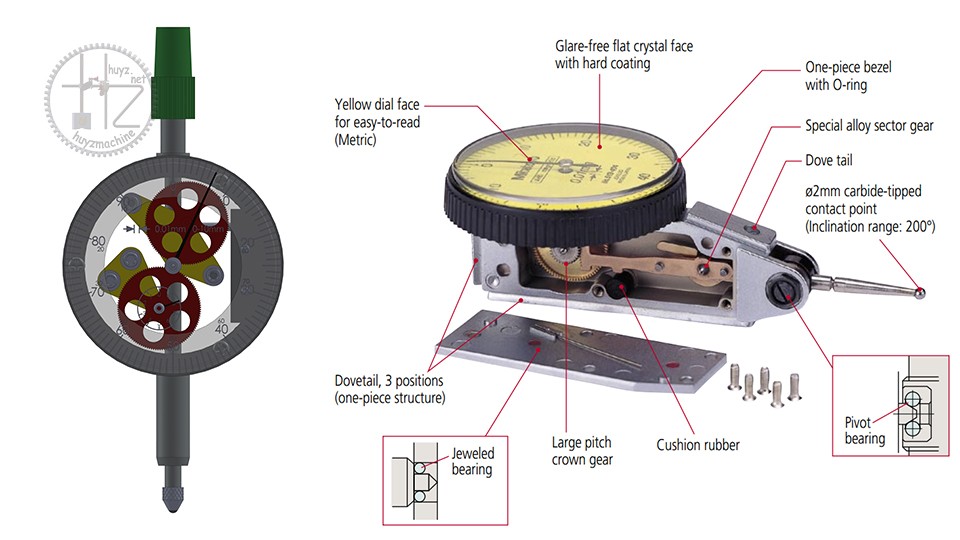

Cấu trúc của chỉ báo quay số

Phân loại đồng hồ đo

Có 2 loại mặt số được sử dụng phổ biến hiện nay là mặt số cơ và mặt số điện tử:

1. Chỉ báo cơ học

Mặt số cơ được chia thành nhiều loại như:

1.1. Đồng hồ đo kiểu tiêu chuẩn

Là loại đồng hồ trong đó đầu đo và trục đo không cố định ở một chỗ mà người sử dụng có thể điều chỉnh lên xuống. Vạch đo sẽ nằm trong khoảng từ 0,01 – 0,02mm và phạm vi đo của sản phẩm thường là 0 – 1mm hoặc 1 – 5mm…

1.2. Chỉ báo chân què

Loại máy đo này hoạt động dựa trên nguyên lý cộng hưởng đòn bẩy để khuếch đại chuyển động của đầu đo. Nếu trong không gian nhỏ hẹp người dùng không thể sử dụng thước đo tiêu chuẩn thì có thể sử dụng thước đo què thay thế vì đầu đo loại này tương đối nhỏ gọn nên có thể dễ dàng thay đổi vị trí đo.

1.3. Đồng hồ analog lớn

Đồng hồ đo lớn có phạm vi đo khá lớn, lên tới 100mm và vạch đo chỉ 0,01mm.

2. Công tơ điện tử

Với đồng hồ điện tử, gần như mọi thông số kỹ thuật đều được xác định dưới dạng số điện tử khá chính xác. Đây là thiết bị được sử dụng ở mọi địa hình từ nhỏ đến lớn mà không phụ thuộc vào bất kỳ yếu tố bên ngoài nào.

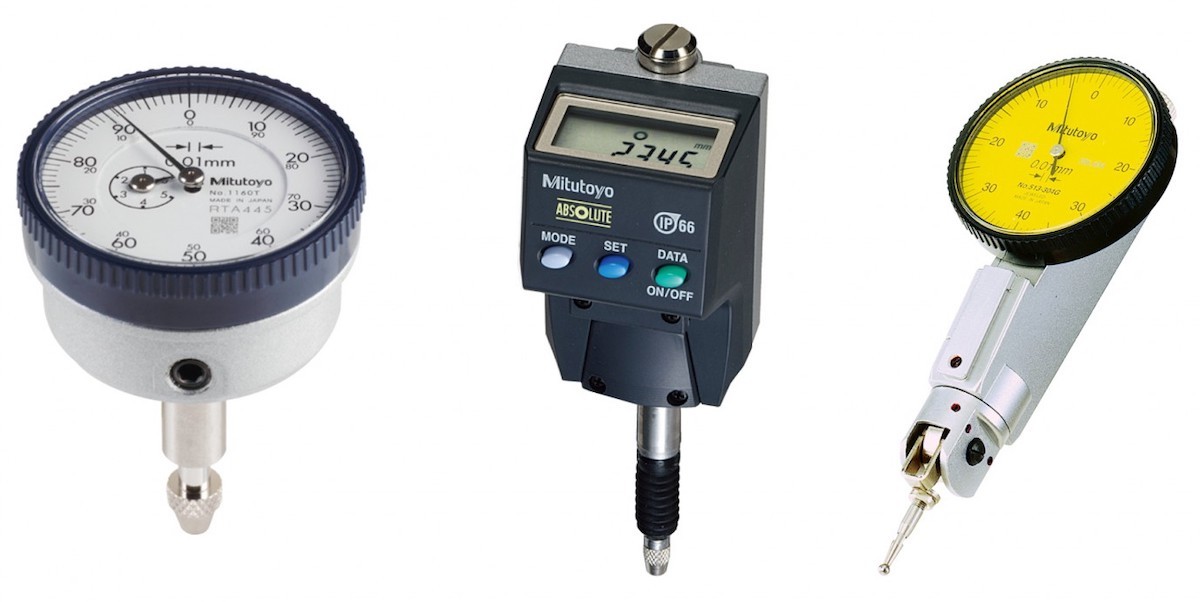

Hình ảnh một số loại đồng hồ phổ biến

Cách sử dụng trình quay số chính xác

Bước 1: Chuẩn bị không gian để thực hiện phép đo, chuẩn bị máy đo và vật đo.

Bước 2: Đặt thước đo lên giá đỡ đa năng hoặc phụ kiện riêng và điều chỉnh vị trí của thước đo phù hợp với vị trí của bộ phận cần đo, đảm bảo thước đo được đặt vuông góc với bề mặt đo.

Bước 3: Tinh chỉnh đồng hồ để đảm bảo nó vẫn hoạt động tốt.

Bước 4: Cố định máy đo vào vật cần đo trên giá đỡ và điều chỉnh mặt số lớn sao cho kim đo ở vị trí “0”. và thực hiện các phép đo.

Bước 5: Điều chỉnh vật cần đo tiếp xúc với đầu đo của máy đo rồi đọc giá trị kim hoặc giá trị trên mặt số.

Để đảm bảo kết quả có độ chính xác cao, bạn nên thực hiện phép đo từ 1 – 3 lần.

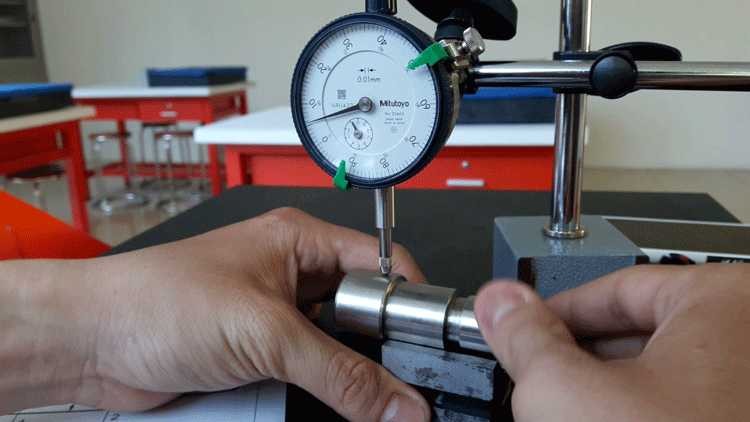

Sử dụng đồng hồ quay số để kiểm tra mẫu trong gia công cơ khí

Cách đọc giá trị đồng hồ

Số nguyên mm sẽ đọc theo chỉ số vòng trên thang nhỏ, còn phần trăm mm sẽ đọc theo kim trên thang lớn. Khi kim chỉ 1 vạch thì thước đo cũng di chuyển 1mm.

Đối với đồng hồ điện tử, giá trị đo được hiển thị dưới dạng số trên màn hình nên việc đọc kết quả trở nên đơn giản hơn rất nhiều.

Phương pháp đo khi đo bằng đồng hồ quay số

1. Phương pháp đo so sánh

Đây là phương pháp được sử dụng phổ biến vì giới hạn đo của đồng hồ so nhỏ (0 10;0 5; 0 2 mm) nên đối với những chi tiết lớn hơn giới hạn đo của nó, chúng ta phải sử dụng phương pháp đo để so sánh với mẫu.

Cách đo để so sánh: Kẹp đồng hồ so trên đế, điều chỉnh theo khối mẫu có kích thước đúng bằng kích thước danh định của bộ phận cần kiểm tra. Sau đó tiến hành xác định độ lệch chi tiết và tính toán kích thước thực tế của mẫu theo dấu và giá trị độ lệch.

Với phương pháp đo so sánh, chúng ta sẽ giảm được sai số do nhiệt độ, lực đo, lắp ráp, chế tạo và các yếu tố chủ quan do người quan sát.

2. Phương pháp đo tuyệt đối

Đặt đầu đo tiếp xúc với phôi và điều chỉnh đồng hồ về 0, sau đó đưa chi tiết vào phép đo. Con số xuất hiện trên đồng hồ sẽ là kích thước tuyệt đối của bộ phận.

Lưu ý khi sử dụng và bảo quản đồng hồ so

– Khi sử dụng cần hết sức nhẹ nhàng, tránh tác động mạnh có thể gây hư hỏng thiết bị.

– Không dùng tay ấn vào thước đo vì điều này sẽ khiến thước đo chuyển động mạnh và kết quả đo sẽ không chính xác.

– Bảo quản đồng hồ đo ở nơi ẩm ướt.

– Không tự ý tháo hoặc lắp các cạnh của mặt số theo ý mình.

Trên đây là một số thông tin về Cách sử dụng chỉ báo quay số mà LabTrường Chu Văn An muốn chia sẻ tới bạn đọc. Hy vọng đây sẽ là những kiến ​​thức hữu ích để bạn sử dụng thiết bị này một cách hiệu quả.
