Hướng dẫn chi tiết cách đo dòng điện an toàn, chính xác

Chu Văn An

Trong hoạt động sản xuất và đời sống, điện là nguồn năng lượng quan trọng để máy móc, thiết bị hoạt động. Và dòng điện là một trong những thông số điện/điện tử cơ bản mà chúng ta cần xác định để kiểm tra hoạt động của các thiết bị, máy móc đó. Vậy có Cách đo dòng điện đang được sử dụng ngày nay. Nếu bạn chưa biết câu trả lời chính xác thì hãy cùng chúng tôi tìm hiểu nhé.

Dòng điện là gì?

Dòng điện là gì?

Dòng điện được định nghĩa là dòng chuyển động có hướng của các hạt mang điện. Trong mạch điện, dòng điện được hình thành do sự chuyển động của các electron dọc theo dây dẫn. Những hạt tích điện này có thể là ion hoặc chất điện phân. Riêng với plasma, cả ion và electron đều đóng vai trò là hạt tích điện.

Vật liệu dẫn điện chứa một số lượng lớn các electron tự do chuyển động ngẫu nhiên từ nguyên tử này sang nguyên tử khác.

Các phương pháp đo hiện nay được sử dụng hiện nay

1. Cách đo dòng điện bằng ampe kìm

1.1. Hướng dẫn cách đo dòng điện bằng ampe kìm

Bước 1: Chọn loại ampe kìm phù hợp với dòng điện cần đo.

Có 2 loại ampe kìm tương ứng với 2 loại dòng điện cần đo. Đây là ampe kìm dòng điện một chiều (DC) và ampe kìm dòng điện xoay chiều (AC).

• Đồng hồ kẹp đo dòng điện xoay chiều: Hoạt động theo nguyên lý cảm ứng điện từ và gồm một cuộn dây quấn quanh khung sắt trong vỏ kẹp, kẹp kẹp quanh dây dẫn để đo sự biến thiên của mạch điện, từ đó xác định giá trị dòng điện chạy trong mạch.
• Ampe kìm đo dòng điện một chiều: Đối với dòng điện xoay chiều, từ trường sinh ra sẽ không thay đổi nên ampe kìm sẽ được thiết kế dựa trên hiệu ứng Hall và sử dụng cảm biến Hall để tính toán thông số dòng điện xoay chiều trong mạch cần đo.

Bước 2: Xác định đoạn dây cần đo dòng điện.

Bước 3: Chuyển núm vặn của ampe kìm sang chức năng (A) để đo dòng điện.

Bước 4: Kẹp kìm ampe kế vào dây nơi có dòng điện chạy qua.

Bước 5: Đọc giá trị hiển thị trên màn hình ampe kìm.

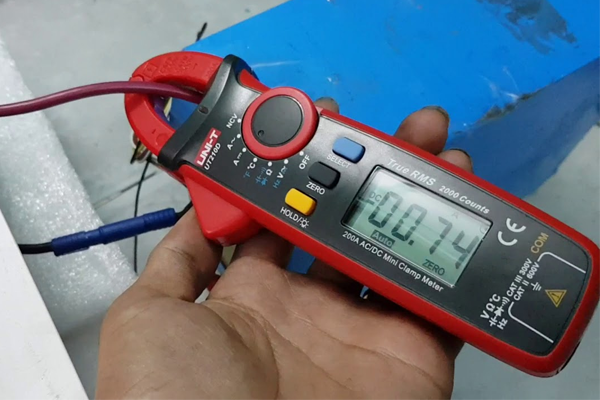

Đo dòng điện bằng ampe kìm

1.2. Lưu ý khi sử dụng ampe kìm

– Đối với ampe kìm dạng kim, bạn cần chọn dải đo gần nhất với ứng dụng cần đo để tránh đo không chính xác. Điều chỉnh kim chỉ báo về đúng vị trí 0.

– Nối chân (+) của ampe kìm vào cực dương của nguồn điện và không nối trực tiếp 2 chân của ampe kìm vào 2 cực của nguồn điện.

2. Cách đo dòng điện bằng đồng hồ vạn năng

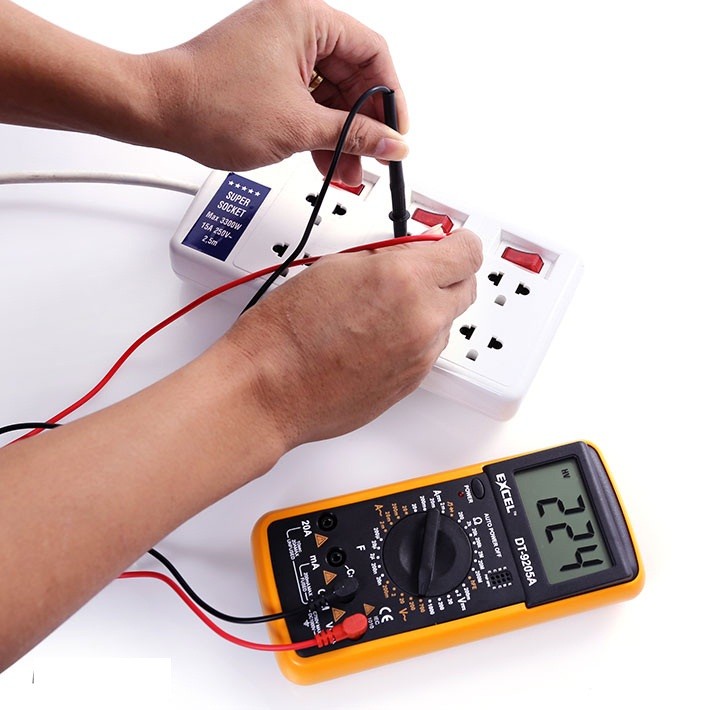

Đo dòng điện bằng đồng hồ vạn năng

2.1. Cách đo dòng điện bằng đồng hồ vạn năng analog

+> Cách đo dòng điện một chiều

Bước 1: Đầu tiên cắm đầu dò màu đen vào cực COM và đầu dò màu đỏ vào cực có dấu “+”.

Bước 2: Đặt công tắc vạn năng analog ở thang đo DC.A – 250mA.

Bước 3: Tắt nguồn điện của mạch thí nghiệm.

Bước 4: Nối dây đo màu đỏ của công tơ vào cực dương “+” và đầu dò màu đen vào cực âm “-” theo chiều dòng điện một chiều trong mạch thí nghiệm.

Bước 5: Cấp nguồn cho mạch thí nghiệm.

Bước 6: Đọc kết quả đo hiện tại. Kết quả này là vị trí của kim trên cung chia độ. Nếu kết quả đo nhỏ hơn 25mA, bạn nên chuyển sang vị trí DC.A – 25mA để có kết quả đo chính xác hơn.

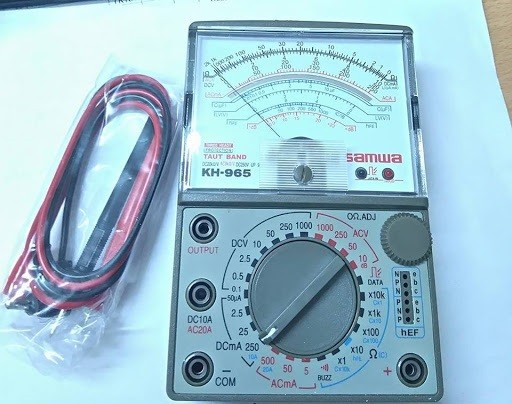

Đồng hồ vạn năng analog

+> Cách đo dòng điện xoay chiều

Bước 1: Cắm dây đo màu đen vào cực COM và đầu dò màu đỏ vào cực AC – 15A.

Bước 2: Đặt công tắc đồng hồ về thang đo AC – 15A.

Bước 3: Ngắt nguồn điện của các mạch thí nghiệm.

Bước 4: Nối 2 dây đo của đồng hồ vạn năng vào 2 điểm có dòng điện của mạch thí nghiệm mắc nối tiếp. Sau đó kết nối lại nguồn điện vào mạch thí nghiệm.

Bước 5: Đọc và tính giá trị đo được: Đọc trên cung chia độ E15, giá trị đo được xác định bằng tích của chỉ số kim trên cung chia độ với thang chia cho giá trị lớn nhất MAX trên cung chia độ đó.

2.2. Đo dòng điện bằng đồng hồ vạn năng kỹ thuật số

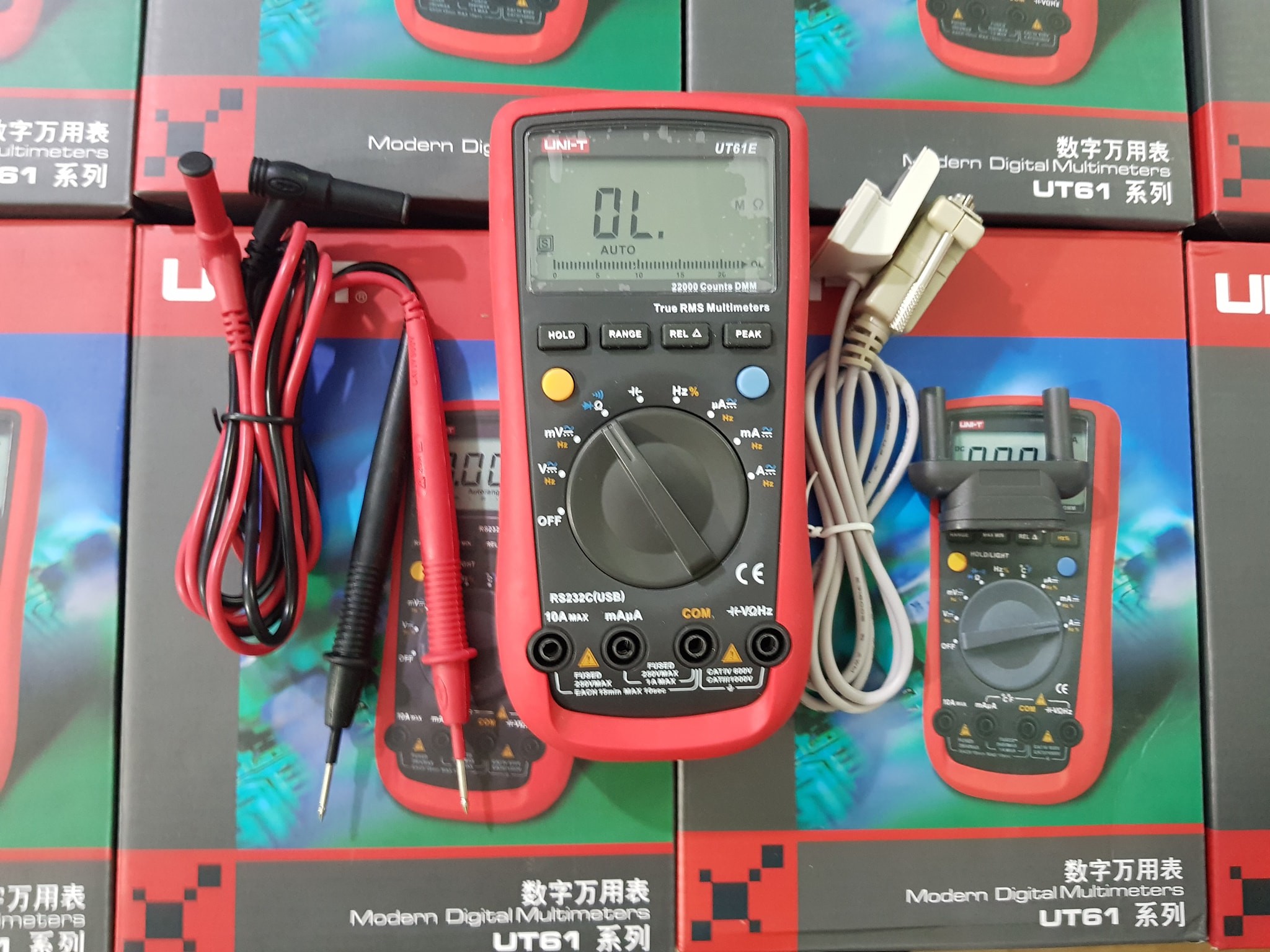

Đồng hồ vạn năng kỹ thuật số

So với đồng hồ vạn năng analog, đồng hồ vạn năng số không có thang đo chi tiết như 150mA, 15mA, 1.5mA, 150µA mà chỉ có thang đo µA, mA, A. Bạn chỉ cần ước lượng dòng điện và chọn thang đo phù hợp là có thể đo được dòng điện một cách dễ dàng.

Bước 1: Di chuyển núm xoay đến vị trí đo hiện tại ở mức A ~ nếu bạn không biết giá trị hiện tại đó là bao nhiêu. Cấp A ~ là mức giá trị tối đa.

Bước 2: Nhấn nút SELECT để chọn chế độ đo AC hoặc DC. AC đo dòng điện xoay chiều và DC đo dòng điện một chiều.

Bước 3: Cắm đầu dò màu đen vào cổng COM và đầu dò màu đỏ vào cổng đo ở mức A.

Bước 4: Tiến hành đo và đọc kết quả đo hiển thị trên màn hình.

Bước 5: Nếu giá trị ở mức mA nhỏ thì bạn nên đổi thang đo về mA và cắm lại que màu đỏ vào cổng μAmA để có kết quả đo chính xác hơn.

Bước 6: Nếu chuyển về chế độ mA mà giá trị vẫn nhỏ hơn thì chuyển cân về μA để có kết quả đo chính xác nhất.

Sau khi theo dõi nội dung bài viết trên chắc chắn các bạn đã hiểu cách đo dòng điện rồi phải không? Và nếu bạn có nhu cầu mua dụng cụ đo hiện tại vui lòng liên hệ với Labvietchem theo số HOTLINE 0826 020 020 để được tư vấn và báo giá chi tiết nhất về các loại ampe kìm, đồng hồ vạn năng hiện có tại công ty.
