Hướng dẫn cách sử dụng máy hiện sóng trong đo lường điện tử

Chu Văn An

Máy hiện sóng hay còn gọi là máy hiện sóng hoặc máy hiện sóng, là thiết bị hiển thị đồ thị dòng điện phục vụ hoạt động đo lường điện tử của kỹ thuật viên. Có thể nói đây là công cụ chuyên dụng không thể thiếu cho các hoạt động điện tử, viễn thông, vật lý, áp suất,… hay hoạt động sản xuất.

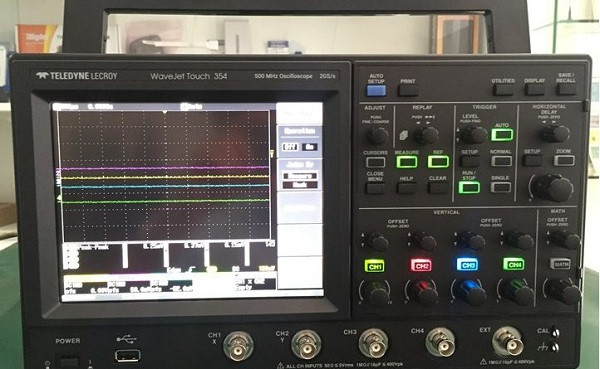

Hình ảnh máy hiện sóng thông dụng

Đầu tiên, để hiểu cách sử dụng thiết bị khoa học kỹ thuật này, chúng ta phải hiểu rõ công dụng, chức năng của nó. Hãy cùng tìm hiểu một số thông tin hữu ích dưới đây nhé.

Công dụng và chức năng của máy hiện sóng

1. Công dụng của máy hiện sóng

Máy dùng để nhận biết tất cả các loại tín hiệu từ đơn giản đến phức tạp như tín hiệu xung hình sin, hình vuông, răng cưa, v.v.

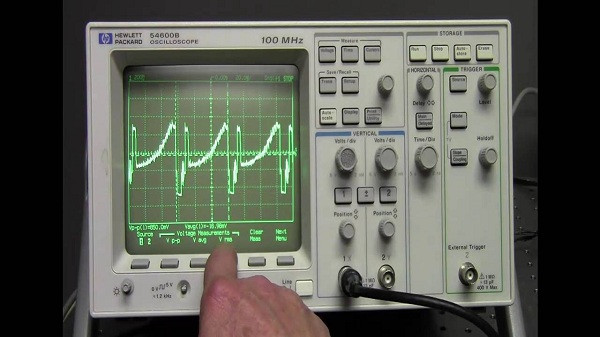

Dạng sóng hiển thị trên thiết bị

Máy hiện sóng có khả năng xác định rõ ràng giá trị thời gian và mức điện áp tương ứng với cơ chế: trục tung (Y) biểu thị điện áp, trục hoành (X) biểu thị thời gian, trục Z biểu thị sự hiển thị.

Máy tính toán các tiêu chí: tần số dao động, tín hiệu nào là dòng điện một chiều, dòng điện xoay chiều, thế nào là nhiễu,…

2. Chức năng của máy hiện sóng

Với những khả năng trên, máy hiện sóng được ứng dụng trong nhiều lĩnh vực:

• Điện tử viễn thông: Lắp ráp các thiết bị điện tử, nghiên cứu và sửa chữa các vấn đề về viễn thông
• Giáo dục: Đây là công cụ quan trọng giúp bài giảng của giáo viên trở nên sinh động hơn vì có tính ứng dụng thực tế cao. Máy được sử dụng trong các trung tâm dạy nghề, giảng dạy vật lý, khoa học…
• Y học: Công dụng tích cực nhất của máy là đo sóng não. Nhờ máy hiện sóng, việc nghiên cứu và phát triển y học đã giảm bớt một số trở ngại.

Cách sử dụng máy hiện sóng rất đơn giản

Có hai loại máy hiện sóng: Analog (cũ) và Digital (mới nhất, tần số cao). Tuy nhiên, không có sự khác biệt trong cách sử dụng 2 loại máy này.

Trước tiên, bạn cần biết máy hiện sóng được cấu tạo từ những bộ phận nào và chức năng của từng bộ phận là gì.

Các nút chính trên máy hiện sóng

Bảng điều khiển phía trước bao gồm:

• CRT: Nút POWER, INTEN, FOCUS, TRACE ROTATION.
• Dọc: CH1 (X), CH2 (Y), AC – GND – DC, VOLTS/DIV, BIẾN, VỊ TRÍ, CHẾ ĐỘ ĐỈNH, ALT/CHOP.
• Kích hoạt: EXT TRIG IN, SOURCE.
• Cơ sở thời gian: TIME/DIV, X – Y, SWP.VAR, POSITION, X10 MAG.

Bảng sau đây bao gồm:

• ĐẦU VÀO TRỤC Z
• ĐẦU RA TÍN HIỆU CH1
• ĐIỆN AC
• CẦU CHÌ

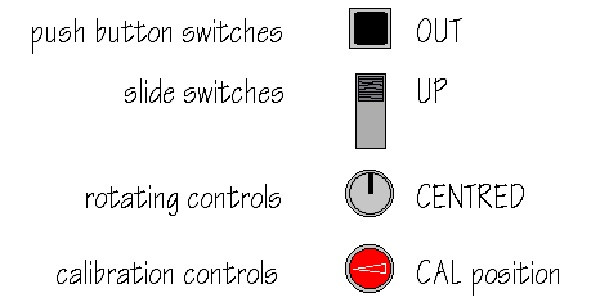

Đặt các nút sau để bắt đầu vận hành máy hiện sóng:

Sau đó, các bước là:

• Đầu tiên, cắm dây nguồn vào máy
• Nhấn Power, đèn LED sáng lên và có tia sáng trên màn hình (khoảng 20 giây). Sau 60 giây, nếu không có tia sáng nào xuất hiện, hãy kiểm tra lại cài đặt của các nút bên trên.
• Sử dụng núm Focus để điều chỉnh độ sáng tối, sử dụng Inten để điều chỉnh độ sắc nét.
• Sử dụng núm Xoay Trace và nút Vị trí để điều chỉnh tia ở đường ngang ở giữa.
• Kết nối đầu dò đo với Ch1 và 2Vp – pCal.
• Để dạng sóng xuất hiện trên màn hình, chúng ta đặt công tắc AC – GND – DC về vị trí AC.
• Sử dụng Focus, Volts/div, Time/div để điều chỉnh độ sắc nét và dạng sóng.
• Đọc điện áp dễ dàng hơn bằng cách điều chỉnh Vị trí.

Trên đây là cách sử dụng đơn giản nhất máy hiện sóng trong đo lường điện tử. Việc hiểu và vận hành tốt chiếc máy này sẽ góp phần rất lớn vào công việc của bạn, chúc bạn thành công. Xem thêm các bài viết tại website labvietchem.com.vn.
