MCB (Miniature Circuit Breaker) là thiết bị chuyển mạch được sử dụng rất phổ biến trong ngành điện công nghiệp và dân dụng. Tuy nhiên, để lựa chọn được sản phẩm phù hợp và đảm bảo hoạt động tốt nhất, chúng ta cần hiểu rõ về thông số MCB.

1. Ý nghĩa các thông số MCB

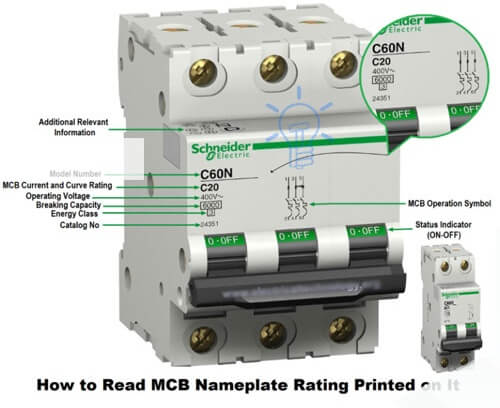

Thông số kỹ thuật của MCB

Dưới đây là thông số thiết bị đóng cắt MCB được in trên từng sản phẩm. Hãy cùng tìm hiểu rõ ràng hơn và từ đó dễ dàng đưa ra lựa chọn đúng đắn:

1.1. Thông số MCB

• Mã sản phẩm (số model sản phẩm).
• Xếp hạng hiện tại tối đa (giá trị hiện tại tối đa mà tiếp điểm có thể chịu được).
• Biểu tượng hoạt động (biểu tượng hoạt động).
• Loại công suất phá vỡ.
• Công suất ngắt (Dòng ngắn mạch tối đa).
• Điện áp hoạt động (230V, 400V, 440V).
• Loại đường cong vấp (loại đặc tính tải).
• Lớp năng lượng (lớp năng lượng).
• Chỉ báo ON-OFF (Hiển thị trạng thái Bật-Tắt).
• Số Danh Mục (Số Danh Mục).

1.2. Giải thích từng thông số MCB

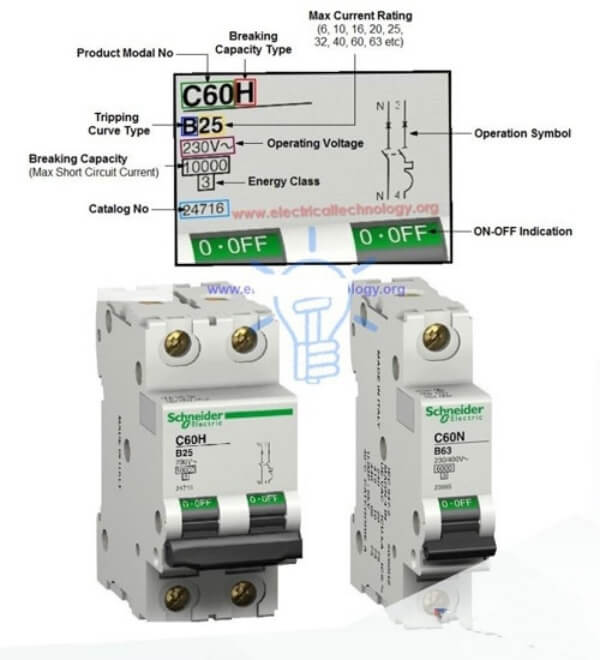

Ý nghĩa các thông số trên MCB

– Số Model: Là mã của Aptomat MCB do nhà sản xuất quy định. Mã số model không chỉ giúp người bán và nhà sản xuất dễ dàng quản lý mà còn thuận tiện cho người mua khi có khiếu nại.

– MCB Current and Curve Rating: Hiển thị đường cong đặc trưng của tải. Có sẵn ba đường đặc tính tải (thường được sử dụng) – BC & D. Trong số này, đường cong loại B biểu thị khả năng dòng điện ngắn mạch của thiết bị nằm trong khoảng 3-5 lần dòng điện định mức. Đối với loại C, dòng điện ngắn mạch nằm trong khoảng 5-10 lần dòng điện định mức, còn đối với đặc tính loại D là 10-20 lần.

• Nếu tải thuần trở (tải chiếu sáng thông thường) chọn loại B.
• Đối với tải cảm ứng (như máy bơm, động cơ…) chọn loại C.
• Tải có điện trở điện dung hoặc điện cảm cao chọn loại D.

– Điện áp hoạt động: Trên thông số MCB, đây là điện áp hoạt động.

• Nếu là mạch ba pha thì chọn loại MCB có điện áp hoạt động 400V hoặc 415 V.
• Nguồn điện một pha phù hợp nhất cho các thiết bị điện có điện áp hoạt động 230V hoặc 240V.

– Công suất cắt MCB: Đây là mức dòng điện sự cố tối đa có thể an toàn và được ghi bằng số. Trong đó, 10000A = 10kA và bạn nên chọn MCB có công suất giới hạn cao hơn mức có thể xảy ra sự cố mà bạn tính toán. Trong môi trường nước khó khăn, tốt nhất nên chọn thiết bị có công suất 10kA.

– Energy Class: Thông số MCB này có nghĩa là MCB hoạt động bình thường để hạn chế dòng điện, giúp thiết bị không để lỗi lên đến đỉnh điểm và ngắt trước đó. Chia làm 3 loại: loại 1, loại 2 và loại 3 theo mức năng lượng, trong đó năng lượng ở loại 3 được coi là tốt nhất.

– Đèn báo trạng thái: Khi MCB hoạt động sẽ hiển thị thông báo ON và khi tắt sẽ hiển thị OFF

– Ký hiệu hoạt động: Chỉ những nhà sản xuất uy tín như Schneider mới in trên bảng thông số MCB. Với ý nghĩa thể hiện cơ chế hoạt động.

– Các thông tin liên quan bổ sung: Thường được in trên mặt bên của MCB, các thông tin về điện áp xung, ISI…

– Catalog No: Danh mục sản phẩm MCB, giúp bạn dễ dàng tìm kiếm trên website.

Tùy vào từng hãng sản xuất mà thông số MCB sẽ được in khác nhau. Ngoài ra, khi mua sản phẩm bạn có thể nhờ người bán tư vấn, họ sẽ cho bạn những lời khuyên bổ ích!
