Trong các hệ thống điện dân dụng và công nghiệp, việc lựa chọn thiết bị bảo vệ phù hợp là yếu tố then chốt để đảm bảo an toàn cho con người, thiết bị và tài sản. Trong số đó, 3 thiết bị thường được nhắc đến là MCB, RCCB và RCBO. Tuy nhằm mục đích bảo vệ hệ thống điện nhưng mỗi loại lại có cấu tạo, chức năng và cách sử dụng khác nhau. Vậy khi nào nên sử dụng MCB kết hợp RCCB và khi nào nên sử dụng RCBO? KTH ELECTRIC sẽ giúp bạn giải đáp rõ ràng câu hỏi đó.

Tổng quan về MCB – RCCB – RCBO

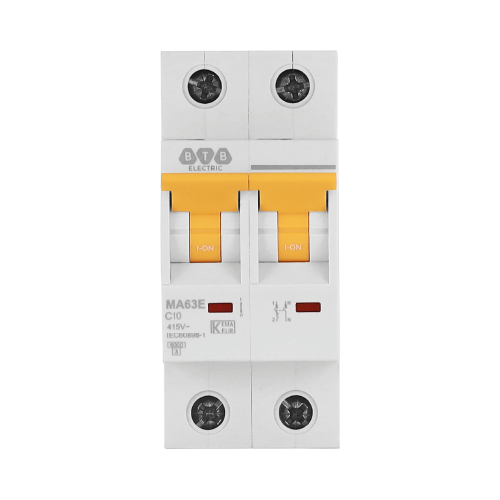

• MCB – Thiết bị bảo vệ quá tải và ngắn mạch

MCB (Miniature Circuit Breaker) có nhiệm vụ ngắt mạch điện khi xảy ra hiện tượng quá dòng do quá tải hoặc đoản mạch, giúp bảo vệ dây điện và các thiết bị điện khỏi bị hư hỏng hoặc cháy nổ.

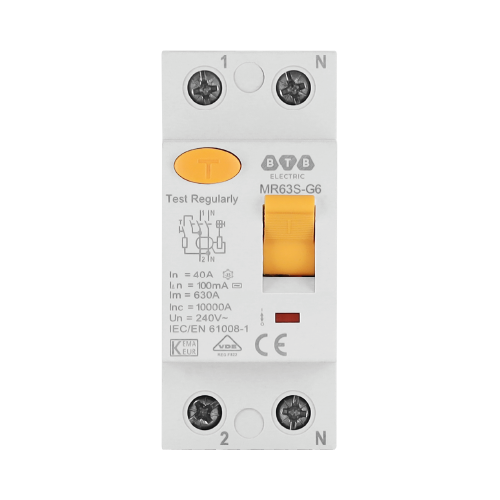

• RCCB – Thiết bị chống rò rỉ điện

RCCB (Bộ ngắt mạch dòng dư) chỉ phát hiện và ngắt dòng điện rò khi có dòng điện bất thường chạy xuống đất (qua người hoặc thiết bị rò rỉ), giúp bảo vệ con người khỏi bị điện giật. Tuy nhiên, RCCB không có chức năng bảo vệ quá tải hoặc ngắn mạch.

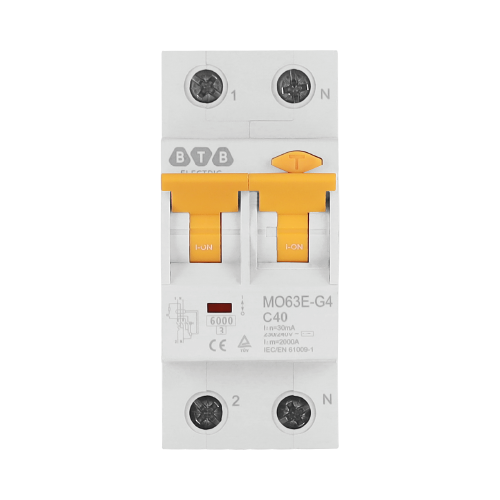

• RCBO – Thiết bị bảo vệ tích hợp toàn diện

RCBO (Residual Current Breaker with Overcurrent Protection) là sự kết hợp giữa MCB và RCCB trong một thiết bị. Nó bảo vệ chống quá tải, ngắn mạch và rò rỉ điện. Nhờ đó RCBO giúp đơn giản hóa hệ thống và tăng độ an toàn.

Khi nào nên sử dụng MCB kết hợp với RCCB hoặc RCBO?

Trên thực tế, có hai phương án sử dụng CB có đầy đủ chức năng chống giật, chống quá tải: chọn MCB kết hợp RCCB hoặc chỉ chọn RCBO. Bảng so sánh sau đây sẽ giúp bạn đưa ra lựa chọn đúng đắn:

Khi nào nên sử dụng MCB và RCCB?

Khi nào nên sử dụng:

• Ngân sách hạn chế: MCB và RCCB thường rẻ hơn RCBO, đặc biệt là trong các hệ thống nhiều nhánh.
• Hệ thống đơn giản: Dự án nhỏ, ít mạch điện hoặc không yêu cầu tính liên tục cao.
• Dễ dàng thay thế từng bộ phận: Khi thiết bị gặp sự cố, bạn có thể thay thế riêng MCB hoặc RCCB, không cần thay thế toàn bộ.
• Cần dễ dàng mở rộng hệ thống: Việc tách chức năng mang lại sự linh hoạt hơn khi thiết kế hoặc mở rộng.

Giới hạn:

• Nếu RCCB được nhiều MCB dùng chung thì khi có sự cố rò rỉ, toàn bộ hệ thống sẽ ngừng hoạt động, gây bất tiện và khó xác định nhánh bị lỗi.
• Chiếm nhiều không gian hơn trong tủ điện.

Khi nào bạn nên sử dụng RCBO?

Khi nào nên sử dụng:

• Yêu cầu cao về an toàn: Các công trình như chung cư, bệnh viện, nhà thông minh, nhà máy… cần được bảo vệ toàn diện cho từng mạch điện riêng lẻ.
• Muốn đảm bảo tính liên tục: Khi có lỗi thì chỉ có mạch gặp sự cố bị gián đoạn, các mạch khác vẫn hoạt động bình thường.
• Tủ điện hẹp: RCBO nhỏ gọn hơn tổ hợp MCB + RCCB.
• Cần dễ dàng phát hiện lỗi: RCBO được lắp đặt cho từng nhánh, giúp nhanh chóng xác định mạch có vấn đề.

Giới hạn:

• Chi phí cao hơn.
• Nếu RCBO bị hư hỏng thì cần phải thay thế toàn bộ thiết bị, không thể tách rời các chức năng để sửa chữa.

Vì thế:

• Chọn MCB + RCCB khi hệ thống đơn giản, ngân sách hạn chế và có thể chấp nhận rủi ro phải tắt toàn bộ hệ thống trong trường hợp rò rỉ.
• Hãy lựa chọn RCBO khi bạn muốn bảo vệ tối ưu cho từng nhánh điện, đảm bảo an toàn, liên tục, đặc biệt phù hợp với những công trình hiện đại, nhiều tải trọng hoặc những nơi có yêu cầu vận hành nghiêm ngặt.

KTH ELECTRIC sở hữu trọn vẹn 3 dòng sản phẩm trên với mẫu mã, thông số kỹ thuật đa dạng, tương thích và đáp ứng yêu cầu cho hầu hết các hệ thống điện hiện nay. Bạn có thể tham khảo chất lượng sản phẩm tại:
