CP điện là gì? Cấu tạo và nguyên lý làm việc

Lê Hồng Phong

CP điện là giải pháp hữu hiệu để thay thế cầu chì trong các mạch điện hiện tại. Trong bài viết này KTH ELECTRIC sẽ cùng các bạn tìm hiểu về CP điện, cấu tạo và ứng dụng thực tế của nó.

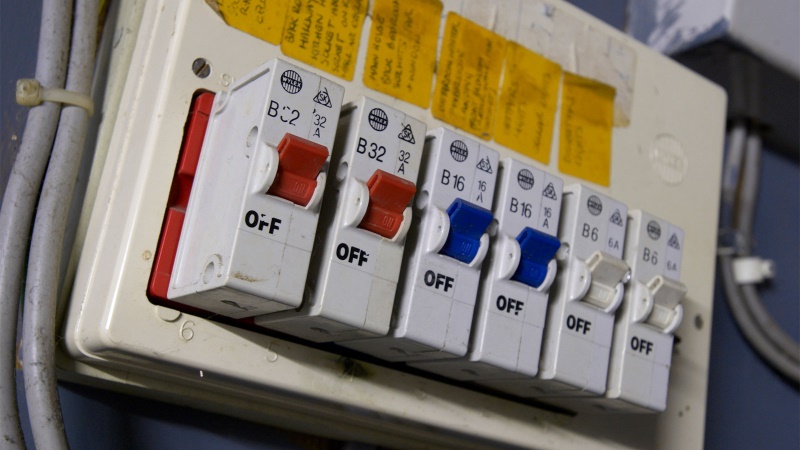

Khái niệm về điện CP

Cầu dao điện hay cầu dao điện là loại máy cắt tự động, một loại máy cắt hiện đại. Thiết bị này có chức năng tự động đóng mạch khi phát hiện sự cố hệ thống, thay vì chỉ phải thao tác thủ công như cầu dao truyền thống. So với cầu chì, cầu dao tự động có thể tái sử dụng nhiều lần, trong khi cầu chì điện chỉ sử dụng được một lần.

Các chức năng chính của CP Điện bao gồm:

• Chuyển đổi linh hoạt (mở/đóng).
• Bảo vệ chống ngắn mạch
• Tích hợp bảo vệ quá dòng
• Bảo vệ chống rò rỉ dòng điện
• Ngăn ngừa quá tải điện

=>> Xem thêm: Aptomat là gì? – Cấu tạo, nguyên lý hoạt động và ứng dụng

Cấu trúc cơ bản của CP điện

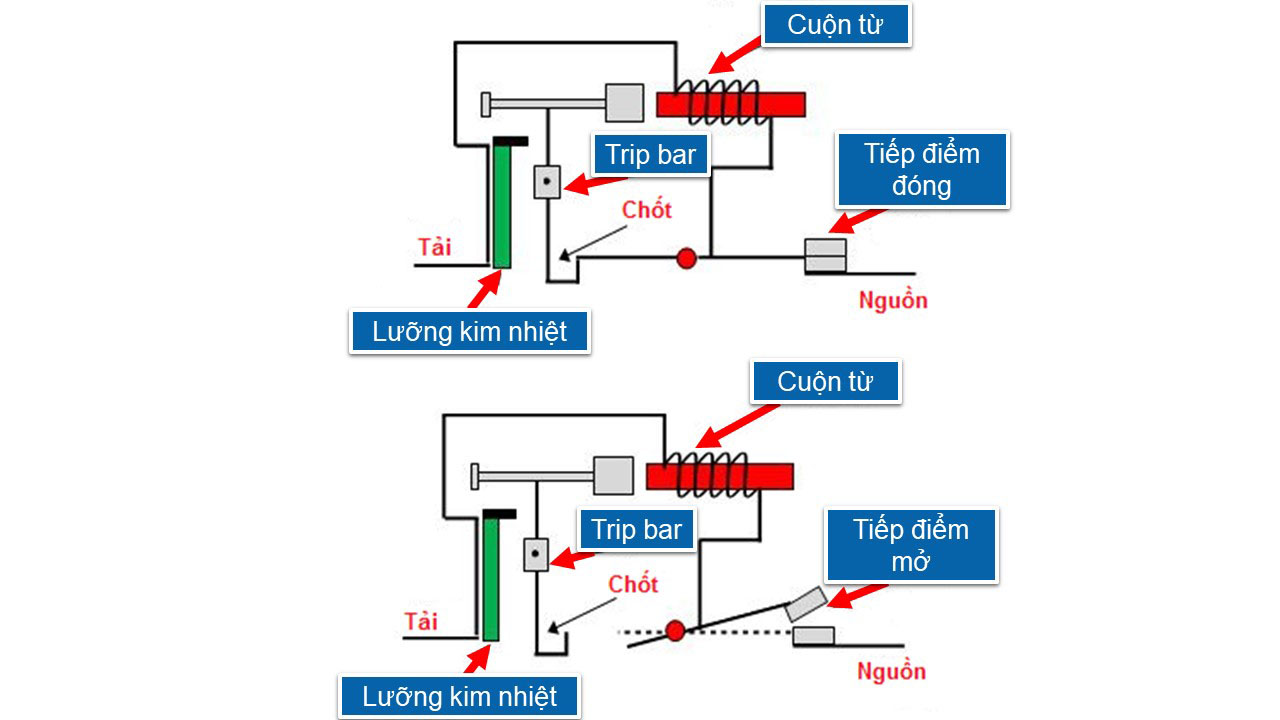

CP điện có 3 bộ phận cơ bản gồm tiếp điểm, buồng dập hồ quang và cơ cấu truyền động cắt. Ngoài ra còn một số vị trí khác như móc treo, khung,…

Liên hệ nội bộ

CP điện thông thường loại MCB, MCCB có 2 tiếp điểm NC: 1 tiếp điểm chính và 1 tiếp điểm hồ quang. CB chống rò rỉ, chống sốc hoặc cao cấp hơn có thêm tiếp điểm phụ để ngăn hồ quang cháy vào tiếp điểm chính.

Khi đóng mạch, tiếp điểm hồ quang -> tiếp điểm phụ -> tiếp điểm chính sẽ đóng. Ngược lại, khi cắt mạch điện thì tiếp điểm chính -> tiếp điểm phụ -> tiếp điểm hồ quang sẽ bị ngắt.

Buồng dập hồ quang

Buồng dập hồ quang được cấu tạo từ nhiều tấm thép xếp chồng lên nhau tạo thành các ngăn. Cấu trúc này giúp dập tắt dòng điện nhanh chóng và hiệu quả. Có hai loại buồng dập phổ biến là buồng dập kiểu mở và buồng dập nửa kín.

Buồng dập kiểu hở thích hợp để cắt các nguồn điện có dòng điện từ 50kA hoặc điện áp trên 1000V. Trong khi đó, buồng dập nửa kín có lỗ thông hơi được trang bị, chỉ phù hợp với dòng điện dưới 50kA.

Cơ cấu dẫn động cắt

Có 2 loại cơ cấu truyền động cắt chính trong CP điện:

• Dẫn động bằng tay: Dùng cho CB có dòng điện định mức dưới 600A, xuất hiện trong hệ thống điện dân dụng và công nghiệp nhỏ.
• Truyền động cơ điện: Dành cho CB có dòng điện định mức cao, trong khoảng 600A – 1000A, xuất hiện trong các hệ thống điện công nghiệp lớn.

=>> Đọc thêm: Dòng điện cắt aptomat là gì? Cách chọn dòng điện ngắn mạch

Nguyên lý làm việc của CP điện

Trong hệ thống điện, dòng điện đi ra từ dây nóng và quay trở lại qua dây nguội. Nếu hai dòng điện này bằng nhau thì sự thay đổi của hai từ trường sẽ triệt tiêu lẫn nhau khiến điện áp ra của cuộn thứ cấp giảm về 0. Tuy nhiên, nếu có sự rò rỉ trên một dây nào đó dẫn đến chênh lệch dòng điện thì sự thay đổi từ trường trong cuộn dây sẽ tạo ra dòng điện cảm ứng trên cuộn dây thứ cấp.

CP điện phát hiện sự chênh lệch dòng điện, nếu vượt quá 15mA hoặc 30mA sẽ tự động ngắt mạch điện để đảm bảo an toàn cho hệ thống. Trường hợp rò rỉ điện thì cơ chế hoạt động tương tự.

=>> Đọc thêm: Cầu dao là gì? Cấu tạo, nguyên lý làm việc và công dụng

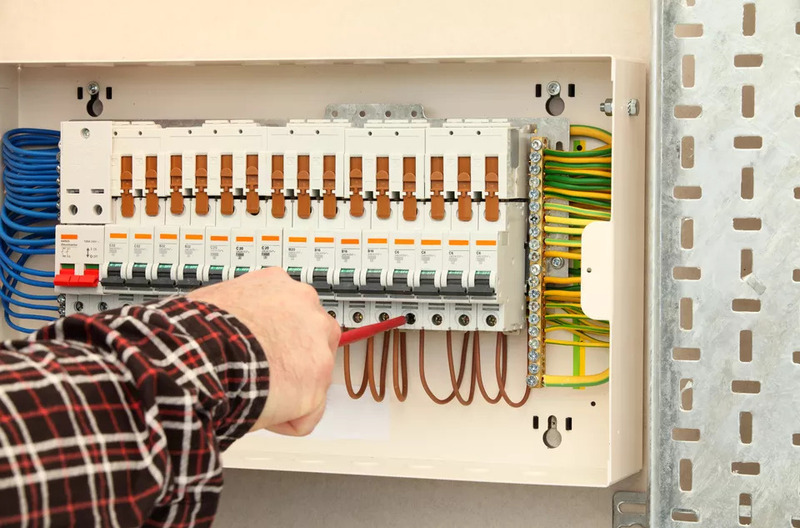

Ứng dụng thực tế của thiết bị điện

Kết hợp CP với cầu dao trong cầu dao chính giúp tối ưu hóa khả năng chống dòng rò. CP còn có tác dụng ngăn ngừa tác dụng của sét.

Ngày nay, các thiết bị CB từ đơn giản đến phức tạp đã dần thay thế các cầu dao, cầu chì lỗi thời. Sự thay thế này không chỉ diễn ra trong lĩnh vực dân dụng mà còn được ứng dụng rộng rãi trong công nghiệp. CB xuất hiện ở nhiều nơi như các tòa nhà, cơ sở hạ tầng như bệnh viện, trường học, trung tâm dữ liệu, nhà máy, doanh nghiệp.

Nguồn điện 3 pha dùng cho mạch công nghiệp 380V. Trong khi đó, CP 1 pha được sử dụng cho mạch điện dân dụng 220V.

KTH ELECTRIC là nhà sản xuất thiết bị điện công nghiệp chất lượng cao đến từ Châu Âu, trong đó có cầu dao. Các dòng CP điện của chúng tôi bao gồm MCB – cầu dao loại nhỏ, MCCB – cầu dao dạng khối, RCBO, RCCB, ELCB, ACB, VCB,… với đa dạng về kích thước, chủng loại và thông số kỹ thuật. Tất cả các sản phẩm đều nhận được chứng nhận chất lượng từ các tổ chức quốc tế uy tín như Dekra, Intertek,…
