Công Suất Định Mức Của Máy Biến Áp: Cách Tính & Ý Nghĩa (A-Z)

Khi lựa chọn hoặc vận hành một máy biến áp, thông số kỹ thuật quan trọng nhất bạn không thể bỏ qua chính là công suất định mức. Thông số này, thường được đo bằng kVA, quyết định trực tiếp đến khả năng cung cấp điện, hiệu suất và độ bền của máy.

Vậy công suất định mức của máy biến áp chính xác là gì? Làm thế nào để tính toán và lựa chọn máy cho phù hợp với nhu cầu thực tế? Bài viết này sẽ giải đáp toàn diện từ A-Z.

💡 Công Suất Định Mức (kVA) Của Máy Biến Áp Là Gì?

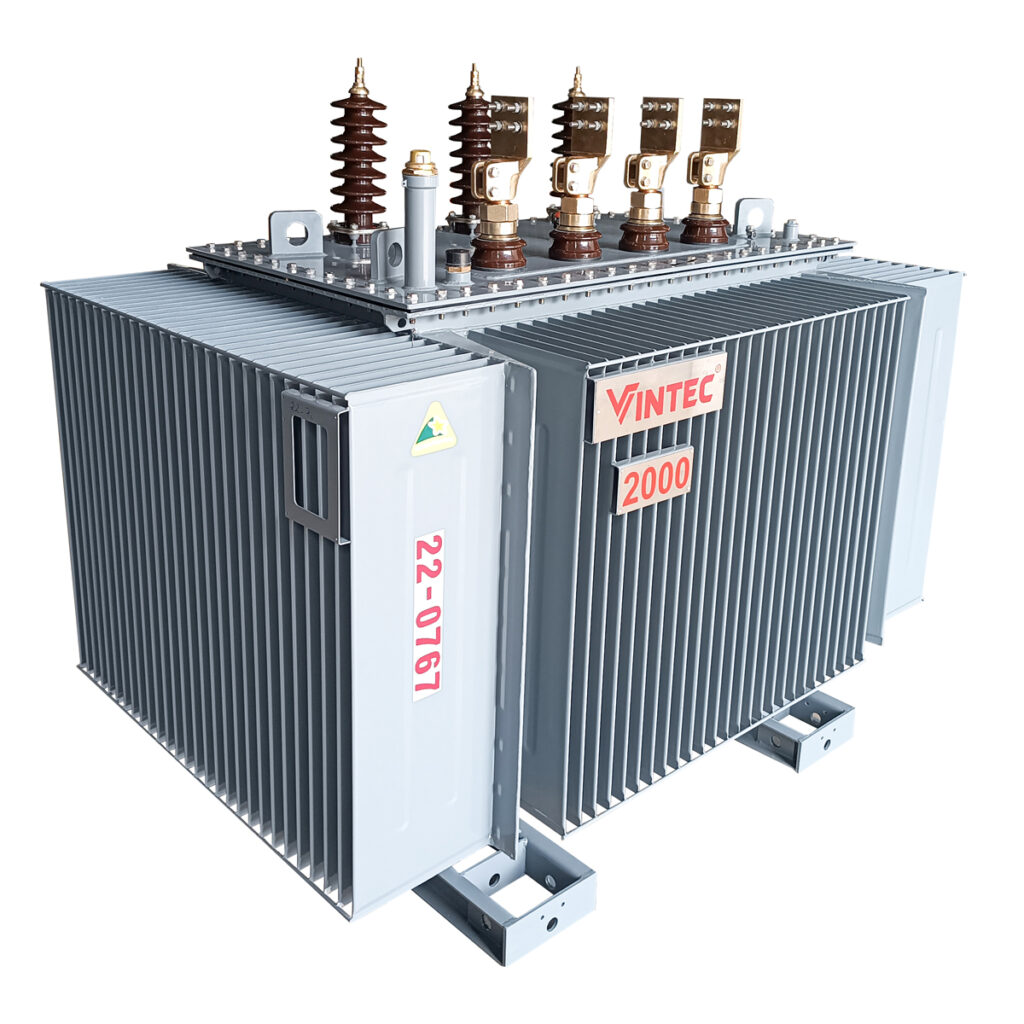

Công suất định mức (S), đơn vị kVA, là công suất biểu kiến (toàn phần) tối đa mà máy biến áp có thể vận hành liên tục, an toàn trong điều kiện tiêu chuẩn mà không bị quá nhiệt, đảm bảo tuổi thọ thiết kế (thường là 20 năm).

Công suất định mức (S), với đơn vị là kVA (kilovolt-ampe), là công suất biểu kiến (hay công suất toàn phần) tối đa mà máy biến áp có thể hoạt động liên tục mà không làm nóng các cuộn dây vượt quá giới hạn cho phép.

Công suất này được nhà sản xuất quy định dựa trên các điều kiện vận hành tiêu chuẩn:

• Điện áp định mức (Uđm): Mức điện áp (V) mà máy được thiết kế để hoạt động.
• Tần số định mức (fđm): Thường là 50Hz hoặc 60Hz.
• Điều kiện làm mát định mức: Ví dụ như làm mát tự nhiên bằng không khí (cho máy biến áp khô) hoặc làm mát bằng dầu.
• Tuổi thọ thiết kế: Thường kéo dài khoảng 20 năm trong điều kiện lý tưởng.

Công suất biểu kiến (S) là tổng hợp của hai thành phần:

1. Công suất tác dụng (P – kW): Phần công suất thực sự sinh ra công (ví dụ: làm quay động cơ, phát sáng).
2. Công suất phản kháng (Q – kVAr): Phần công suất vô ích, cần thiết để tạo từ trường trong các tải cảm (như động cơ) nhưng không sinh công.

Việc chọn công suất định mức (S) lớn hơn phụ tải tính toán (thường từ 15-20%) là then chốt để đảm bảo máy hoạt động ổn định và tránh quá tải.

---

🧮 Công Thức Tính Toán & Lựa Chọn Công Suất Máy Biến Áp

Câu trả lời ngắn: Để tính công suất, sử dụng công thức:

– 1 pha: S (kVA) = (U × I) / 1000

– 3 pha: S (kVA) = (√3 × U × I) / 1000

Để chọn máy theo tải (P-kW), dùng: S (kVA) = P (kW) / cosϕ. Luôn chọn S lớn hơn phụ tải tính toán 15-20%.

Để tính toán công suất máy biến áp, bạn cần phân biệt rõ giữa máy biến áp 1 pha và máy biến áp 3 pha.

1. Công thức tính S (kVA) chung

Câu trả lời ngắn: Công thức tính S (kVA) dựa trên điện áp (U – Volt) và dòng điện (I – Ampe) là:

– Máy 1 pha: S = U × I

– Máy 3 pha: S = √3 × U × I (trong đó U, I là điện áp dây và dòng điện dây).

Các công thức cơ bản để tính công suất biểu kiến (S) dựa trên điện áp (U) và cường độ dòng điện (I):

2. Cách chọn công suất (S) theo phụ tải (P)

Câu trả lời ngắn: Để chọn công suất S (kVA) khi biết phụ tải P (kW), sử dụng công thức: S = P / cosϕ. Hệ số cosϕ (hệ số công suất) thường lấy trung bình từ 0.8 đến 0.9.

Trong thực tế, chúng ta thường biết tổng công suất tiêu thụ tác dụng (P – kW) của phụ tải. Để chọn máy biến áp, ta dùng công thức liên quan đến hệ số công suất (cosϕ):

• Cosϕ là hệ số công suất của phụ tải, thường dao động từ 0.8 đến 0.9.
• Ví dụ: Một nhà xưởng có tổng phụ tải tính toán là 80kW, hệ số cosϕ trung bình là 0.8.
  • Công suất biểu kiến yêu cầu: S = 80 / 0.8 = 100 kVA.
  • Lựa chọn: Nên chọn máy biến áp có công suất định mức 100 kVA hoặc 160 kVA (cao hơn một cấp) để dự phòng và tránh quá tải.

3. Quy định công suất cho máy 3 pha (ví dụ: 100/100/66.7)

Câu trả lời ngắn: Ký hiệu này chỉ tỷ lệ công suất của các cuộn dây thứ cấp so với công suất định mức. Ví dụ, 100/100/66.7 nghĩa là hai cuộn dây có công suất 100% và cuộn thứ ba (thường là cuộn phụ) chỉ có công suất 66.7% so với định mức.

Đối với các loại máy biến áp 3 pha có nhiều cuộn dây thứ cấp, nhà sản xuất có thể quy định công suất theo tỷ lệ. Ví dụ:

• Loại 100/100/100: Cả 3 cuộn dây đều có công suất bằng 100% công suất định mức.
• Loại 100/100/66.7: Hai cuộn dây có công suất 100% và cuộn thứ ba chỉ có công suất bằng 66.7% công suất định mức (dùng cho tải phụ, không cân bằng).

4. Đối với máy biến áp tự ngẫu

Câu trả lời ngắn: Công suất định mức (công suất xuyên) của máy tự ngẫu nhỏ hơn công suất tải. Công thức tính: Sđm = [(U1 – U2) / U1] × Ptải. Điều này giúp máy tự ngẫu nhỏ gọn và rẻ hơn máy cách ly cho cùng một mức tải.

Máy biến áp tự ngẫu có công suất định mức (công suất xuyên) thấp hơn công suất truyền tải, giúp tiết kiệm chi phí.

• Công thức: Sđm = [(U1 – U2) / U1] × Ptải
• Ví dụ: Hạ áp từ 220V xuống 110V cho tải 10kW.
  • Sđm = [(220 – 110) / 220] × 10kW = 5 kVA.
  • Bạn chỉ cần chọn máy biến áp tự ngẫu 5kVA thay vì máy cách ly 10kVA.

---

⚡ Ý Nghĩa Của Hệ Số Công Suất (Cosφ) Và Hiệu Suất

Câu trả lời ngắn:

– Cosϕ (Hệ số công suất): Tỷ lệ P/S, đo lường hiệu quả sử dụng điện. Cosϕ gần 1 là tốt nhất, giảm lãng phí công suất phản kháng (Q).

– Hiệu suất (η): Tỷ lệ P_đầu_ra / P_đầu_vào, đo lường khả năng biến đổi năng lượng. Hiệu suất cao (gần 100%) nghĩa là máy ít tổn thất (ít nóng).

Hiểu rõ công suất định mức gắn liền với việc phải tối ưu hệ số công suất và hiệu suất của máy.

Hệ số công suất (Cosφ)

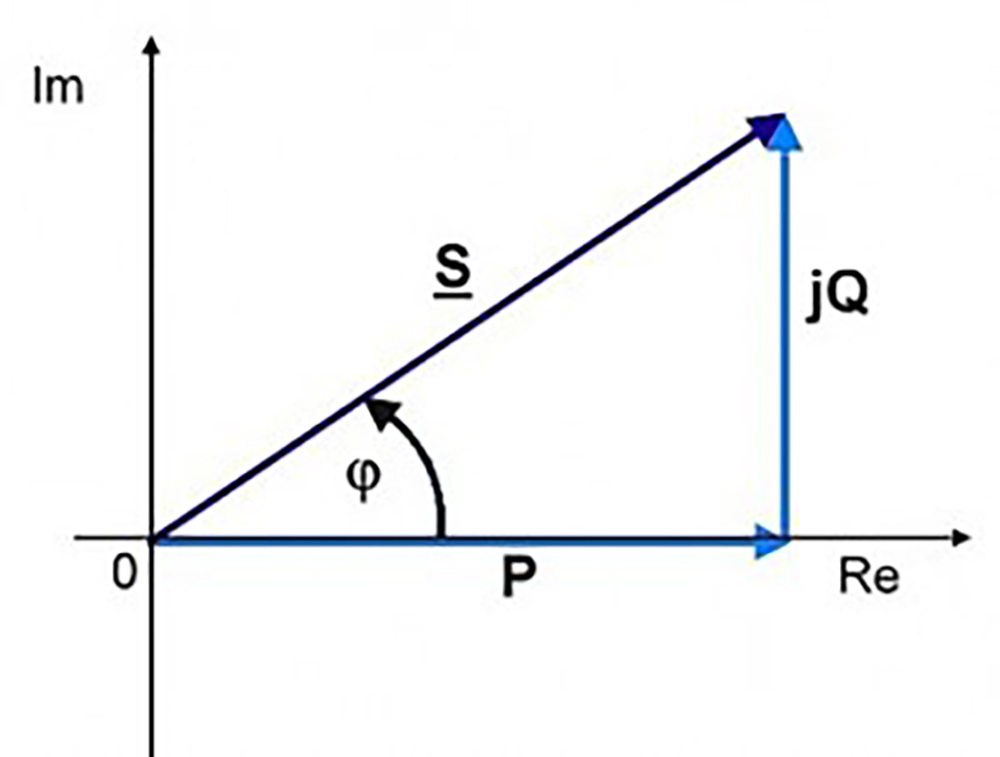

Câu trả lời ngắn: Hệ số công suất (Cosϕ) là tỷ lệ giữa công suất tác dụng (P – kW) và công suất biểu kiến (S – kVA). Cosϕ = P / S. Nó cho biết mức độ hiệu quả của việc sử dụng năng lượng điện.

Như đã đề cập, Cosϕ = P / S. Đây là chỉ số đánh giá hiệu quả sử dụng điện.

• Cosϕ gần 1 (lý tưởng): Công suất tác dụng P gần bằng công suất biểu kiến S. Lưới điện hiệu quả, ít tổn thất.
• Cosϕ thấp (ví dụ 0.7): Công suất phản kháng Q lớn, gây lãng phí. Dòng điện trên đường dây tăng lên để bù lại, gây sụt áp và nóng máy.

Để cải thiện cosϕ, các doanh nghiệp thường lắp đặt tủ bù 3 pha (tụ bù) để giảm công suất phản kháng.

Hiệu suất máy biến áp (η)

Câu trả lời ngắn: Hiệu suất (η) là tỷ lệ phần trăm giữa công suất đầu ra (P2) và công suất đầu vào (P1). η = (P2 / P1) × 100%. Hiệu suất càng cao, máy biến áp càng ít tổn thất năng lượng dưới dạng nhiệt.

Hiệu suất (η) là tỷ lệ giữa công suất đầu ra (P2) và công suất đầu vào (P1).

Công suất định mức ảnh hưởng trực tiếp đến hiệu suất vì máy biến áp được thiết kế để đạt hiệu suất tối ưu khi hoạt động ở gần mức công suất này.

Tổn thất trong máy bao gồm 2 loại chính:

1. Tổn thất sắt (tổn hao không tải): Xảy ra trong lõi thép máy biến áp khi có điện áp, không phụ thuộc vào tải.
2. Tổn thất đồng (tổn hao có tải): Xảy ra trên cuộn dây khi mang tải, tỷ lệ với bình phương dòng điện.

Bạn có thể xem chi tiết về các loại tổn thất trong máy biến áp và cách thí nghiệm đo tổn hao không tải.

---

⚠️ Các Chế Độ Vận Hành Của Máy Biến Áp

Câu trả lời ngắn: Có 3 chế độ vận hành chính:

1. Định mức (S ≈ Sđm): Lý tưởng, hiệu suất cao, máy bền.

2. Quá tải (S > Sđm): Nguy hiểm, gây nóng, giảm tuổi thọ cách điện. Chỉ cho phép trong thời gian ngắn có kiểm soát.

3. Non tải (S < Sđm): Lãng phí, làm giảm cosϕ toàn hệ thống.

Việc giám sát và bảo dưỡng máy biến áp là rất quan trọng để đảm bảo máy hoạt động đúng chế độ.

1. Chế độ định mức (S ≈ Sđm)

Câu trả lời ngắn: Chế độ định mức là khi máy biến áp hoạt động ở mức công suất gần bằng (khoảng 80-100%) công suất định mức (Sđm) ghi trên nhãn. Đây là chế độ vận hành tối ưu nhất về hiệu suất và tuổi thọ.

Đây là chế độ vận hành lý tưởng, máy hoạt động ổn định, hiệu suất cao và đảm bảo tuổi thọ. Điện áp dao động trong khoảng ±5% Uđm vẫn được coi là hoạt động định mức.

2. Chế độ quá tải (S > Sđm)

Câu trả lời ngắn: Rất nguy hiểm. Vận hành quá tải (công suất sử dụng > công suất định mức) gây tăng nhiệt độ nghiêm trọng, làm lão hóa cấp tốc vật liệu cách điện và dầu, dẫn đến giảm tuổi thọ và có nguy cơ cháy nổ.

Vận hành máy vượt công suất định mức.

• Hậu quả: Gây tăng nhiệt độ máy biến áp nghiêm trọng, làm già hóa và phá hủy vật liệu cách điện, giảm tuổi thọ máy, thậm chí gây cháy dầu máy biến áp.
• Cho phép: Máy có thể quá tải ngắn hạn (ví dụ: 1.4 lần trong 6 giờ) nếu trước đó đã vận hành non tải (dưới 0.75 Sđm).
• Bảo vệ: Cần có các thiết bị bảo vệ máy biến áp như rơ le quá tải và các thiết bị đóng cắt như Aptomat (MCB, MCCB) hoặc Máy cắt không khí (ACB).

3. Chế độ non tải (S < Sđm)

Câu trả lời ngắn: Không nên vận hành non tải (dưới 25-30% công suất) trong thời gian dài vì gây lãng phí (do tổn thất sắt không đổi) và làm giảm hệ số công suất cosϕ của toàn hệ thống, có thể bị ngành điện phạt vì gây ảnh hưởng xấu đến lưới điện.

Vận hành máy ở mức tải quá thấp (ví dụ: dưới 25% Sđm).

• Hậu quả: Gây lãng phí (do tổn thất sắt vẫn giữ nguyên) và làm giảm hệ số cosϕ của toàn hệ thống, ảnh hưởng xấu đến lưới điện.
• Khuyến nghị: Tránh vận hành không tải hoặc non tải quá lâu. Nếu phụ tải thường xuyên thấp, nên cân nhắc đổi máy có công suất nhỏ hơn.

---

🛠️ Cần Tư Vấn Chọn Máy Biến Áp & Dịch Vụ Bảo Trì?

Việc hiểu và tính toán đúng công suất định mức là yếu tố sống còn để đảm bảo an toàn và hiệu quả cho toàn bộ hệ thống M&E.

Tại KTH Electric, chúng tôi không chỉ cung cấp các dòng máy biến áp chất lượng cao như máy biến áp khô THIBIDI, máy biến áp dầu THIBIDI hay các trạm biến áp Kiosk, mà còn cung cấp các gói dịch vụ toàn diện:

• Dịch vụ bảo trì máy biến áp
• Dịch vụ bảo trì trạm biến áp
• Phân tích khí hòa tan (DGA) và lọc dầu máy biến áp
• Dịch vụ thí nghiệm điện chuyên nghiệp.

Hãy liên hệ với chúng tôi để được tư vấn giải pháp phù hợp nhất cho hệ thống điện của bạn.

---

❓ Câu Hỏi Thường Gặp (FAQs)

1. kVA và kW khác nhau như thế nào?

kW (Kilowatt) là công suất tác dụng (thực tế sinh công, P).

kVA (Kilovolt-Ampe) là công suất biểu kiến (toàn phần, S), bao gồm cả kW và công suất phản kháng kVAr.

Mối liên hệ là kW = kVA × cosϕ.

kW (Kilowatt) là công suất tác dụng (thực tế sinh công). kVA (Kilovolt-Ampe) là công suất biểu kiến (toàn phần), bao gồm cả kW và công suất phản kháng kVAr. Mối liên hệ là kW = kVA x cosϕ.

2. Tại sao máy biến áp ghi kVA mà không ghi kW?

Vì nhà sản xuất không biết hệ số công suất (cosϕ) của phụ tải mà bạn sẽ sử dụng là bao nhiêu. Công suất kVA là giới hạn chịu đựng tối đa của cuộn dây (giới hạn về dòng điện và điện áp), bất kể phụ tải đó sinh ra bao nhiêu kW.

Vì nhà sản xuất không biết phụ tải của bạn có hệ số công suất cosϕ là bao nhiêu. Công suất S (kVA) là giới hạn chịu đựng tối đa của cuộn dây, bất kể tải đó sinh ra bao nhiêu kW.

3. Vận hành máy biến áp non tải có sao không?

Có. Vận hành non tải (tải quá thấp) gây lãng phí điện năng (do tổn thất sắt không đổi) và làm giảm hệ số cosϕ của toàn hệ thống, có thể bị điện lực phạt do ảnh hưởng xấu đến lưới điện chung.

Có. Vận hành non tải (dưới 25-30%) gây lãng phí điện năng (do tổn thất sắt vẫn giữ nguyên) và làm giảm cosϕ chung của hệ thống, có thể bị điện lực phạt.

---

Disclaimer: Nội dung bài viết được tổng hợp và tối ưu hóa dựa trên các tiêu chuẩn kỹ thuật (TCVN, IEC) và kiến thức chuyên ngành. Thông tin chỉ mang tính chất tham khảo, không thay thế cho lời khuyên chuyên môn. Luôn tham khảo ý kiến của kỹ sư điện có chuyên môn để áp dụng vào thực tế.
