Chi tiết các loại aptomat phổ biến hiện nay

Lê Hồng Phong

Aptomat là giải pháp an toàn cho các thiết bị điện trong gia đình và tòa nhà thương mại. Với sự đa dạng các loại aptomat trên thị trường. Trong bài viết đầy đủ này, KTH Electric sẽ giúp bạn hiểu rõ đặc điểm của từng loại, từ đó giúp bạn dễ dàng lựa chọn thiết bị phù hợp với nhu cầu của mình.

Các loại ngắt mạch thông dụng

Aptomat là một trong những thiết bị điện quan trọng trong việc bảo vệ hệ thống điện khỏi các sự cố như quá tải, ngắn mạch, rò rỉ điện. Có rất nhiều loại cầu dao khác nhau tùy theo mục đích sử dụng, từ điện dân dụng đến điện công nghiệp.

Aptomat cho điện dân dụng

Aptomat dùng cho điện dân dụng chủ yếu được sử dụng trong các hộ gia đình hoặc các công trình nhỏ, giúp bảo vệ an toàn cho hệ thống điện và các thiết bị điện trong gia đình. Các dòng aptomat phổ biến bao gồm:

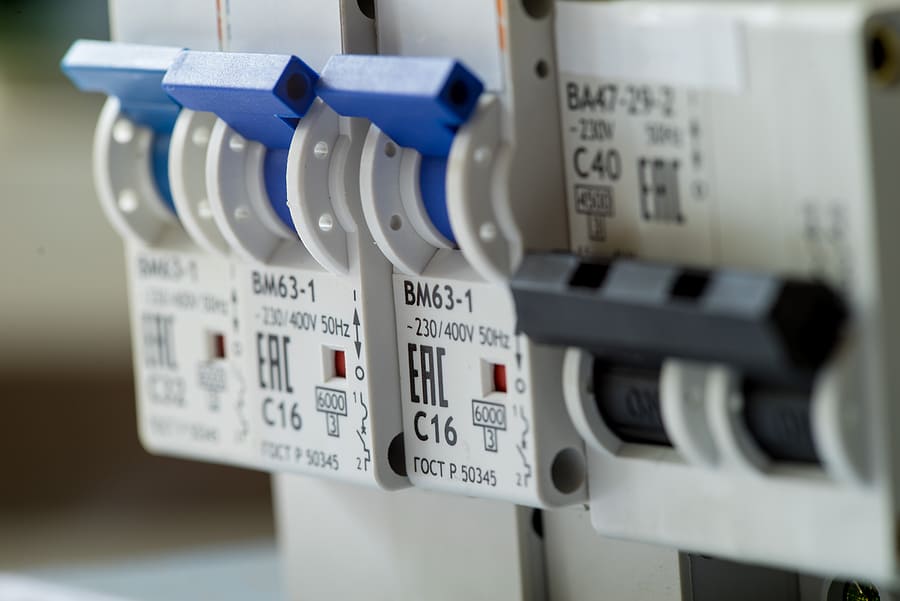

• MCB (Bộ ngắt mạch thu nhỏ)

MCB là thiết bị ngắt mạch tự động nhỏ gọn, chuyên dùng cho hệ thống điện dân dụng, giúp bảo vệ thiết bị khỏi tình trạng quá tải, ngắn mạch. MCB có dải dòng định mức từ 1A-125A, dòng cắt từ 6kA-15kA, có đặc tính B, C, D phù hợp với từng loại tải. Thông thường 1P, 2P, 3P, MCB được sử dụng rộng rãi trong gia đình, văn phòng và các công trình nhỏ, thay thế cho cầu dao truyền thống.

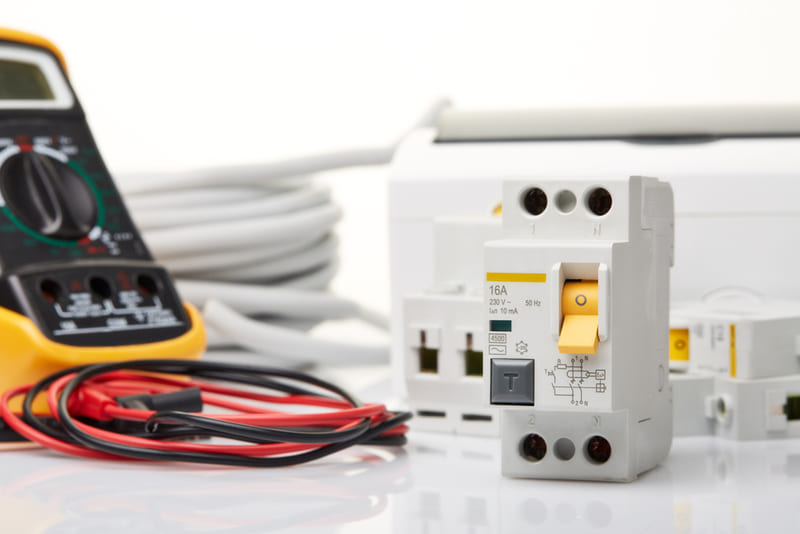

• RCCB (Bộ ngắt mạch dòng điện dư)

RCCB là thiết bị chống rò rỉ điện giúp ngắt mạch điện khi phát hiện dòng điện rò rỉ, bảo vệ người dùng khỏi nguy cơ bị điện giật. Với dòng định mức 6A-125A, dòng rò thông dụng 30mA-300mA và dòng cắt 6kA-10kA, RCCB đặc biệt hiệu quả ở những khu vực ẩm ướt như phòng tắm, nhà bếp, ngoài trời và các công trình yêu cầu độ an toàn cao.

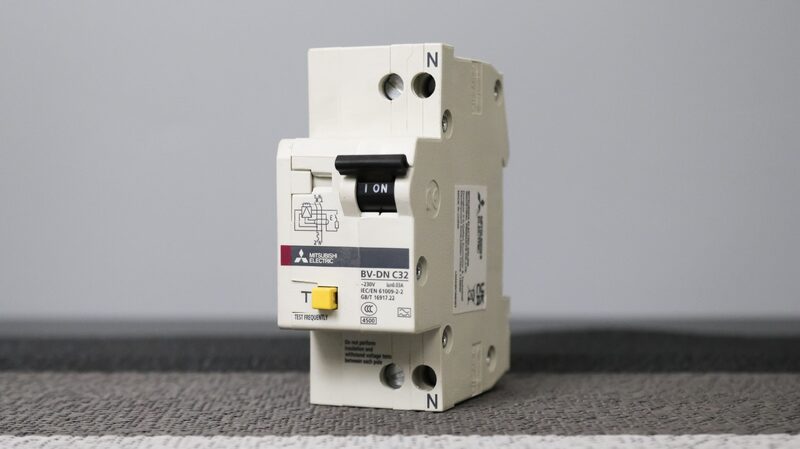

• RCBO (Cầu dao dư có bảo vệ quá tải)

RCBO là thiết bị kết hợp RCCB và MCB, bảo vệ cả quá tải và rò rỉ điện, phù hợp với các hệ thống có yêu cầu an toàn cao như bệnh viện, trường học. Với dòng định mức 6A-63A, dòng rò 30mA-300mA, công suất cầu dao 6kA-10kA, RCBO đảm bảo an toàn tối đa, đặc biệt ở những nơi có trẻ em và người già.

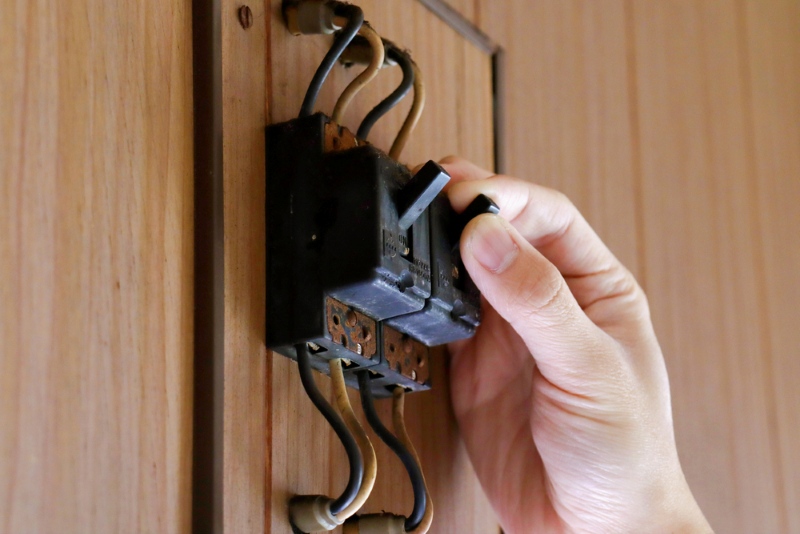

Cầu dao cóc là loại cầu dao nhỏ gọn, được sử dụng cho hệ thống điện gia đình và các công trình nhỏ, phù hợp với các thiết bị có công suất thấp. Với dòng định mức 6A-32A, đặc tính ngắt B (gấp 3-5 lần dòng định mức) và khả năng bảo vệ vừa phải, thích hợp cho đèn, quạt, máy bơm nước nhỏ.

Aptomat cho điện công nghiệp

Các loại cầu dao sử dụng trong điện công nghiệp thường có tính năng bảo vệ mạnh mẽ và phù hợp với những môi trường làm việc đòi hỏi khắt khe. Dưới đây là các loại cầu dao công nghiệp phổ biến:

• MCCB (Bộ ngắt mạch vỏ đúc)

MCCB là cầu dao khối nhựa, chuyên dụng cho hệ thống điện công nghiệp và các tòa nhà lớn, cung cấp bảo vệ quá tải, ngắn mạch cho các thiết bị công suất lớn. Với dòng định mức 15A-1600A, dòng cắt 18kA-100kA và khả năng điều chỉnh dòng điện, MCCB có sẵn từ 1P đến 4P, phù hợp với các hệ thống điện cần bảo vệ mạnh mẽ.

• ELCB (Bộ ngắt mạch chống rò rỉ đất)

ELCB là cầu dao chống rò rỉ đất, giúp bảo vệ hệ thống điện công nghiệp trước các nguy cơ bị điện giật, cháy nổ. Với dòng định mức 10A-100A, dòng rò 30mA-100mA, dòng ngắt 6kA-10kA, ELCB tự động ngắt khi phát hiện rò rỉ, thích hợp cho các nhà máy, khu công nghiệp.

Các cách phân loại khác của aptomat

Với aptomat, có rất nhiều cách để phân biệt các loại aptomat như dựa vào các thông số kỹ thuật của aptomat.

Theo số pha và số cực

• Cầu dao 1 pha 1 cực (1P): Dùng cho hệ thống điện 1 pha, bảo vệ dây 1 pha.
• Cầu dao 1 pha 2 cực (1P+N): Bảo vệ cả dây pha và dây trung tính trong hệ thống điện 1 pha.
• Cầu dao 2 pha, 2 cực (2P): Dùng cho hệ thống điện 2 pha, bảo vệ dây điện 2 pha.
• Cầu dao 3 pha 3 cực (3P): Dùng cho hệ thống điện 3 pha, bảo vệ dây điện 3 pha. ​
• Cầu dao 3 pha 4 cực (3P+N): Bảo vệ dây 3 pha và dây trung tính trong hệ thống điện 3 pha.

Theo dòng điện ngắn mạch

Aptomat có thể được phân loại dựa trên dòng điện ngắt ngắn mạch để phù hợp với ứng dụng cho các hệ thống khác nhau:

• Dòng cắt thấp: Thông thường từ 1kA đến 10kA, cầu dao có dòng cắt thấp thường được sử dụng trong các ứng dụng dân dụng. ​
• Dòng cắt tiêu chuẩn: Từ 10kA đến 50kA, máy cắt có dòng cắt tiêu chuẩn thường được sử dụng trong các ứng dụng công nghiệp.
• Dòng cắt cao: Trên 50kA, máy cắt có dòng cắt cao thường được sử dụng trong các ứng dụng đặc biệt yêu cầu dung sai cao.

Theo đường cong đặc tính

• Loại B: Cầu dao loại B có ngưỡng tác động gấp 3 đến 5 lần dòng điện định mức, phù hợp với các tải thông dụng như đèn, các thiết bị gia dụng.​
• Loại C: Cầu dao loại C có ngưỡng tác động gấp 5 đến 10 lần dòng điện định mức, phù hợp với các tải cảm ứng như động cơ, máy biến áp.​
• Loại D: Máy cắt loại D có ngưỡng tác động từ 10 đến 20 lần dòng định mức, dùng cho các tải có dòng khởi động cao như máy nén khí, máy hàn.​
• Loại K: Máy cắt loại K có ngưỡng tác động từ 8 đến 12 lần dòng định mức, phù hợp với tải có dòng khởi động cao nhưng thời gian ngắn.​
• Loại Z: Cầu dao loại Z có ngưỡng tác động gấp 2 đến 3 lần dòng điện định mức, dùng cho các thiết bị điện tử nhạy cảm.

Các thương hiệu aptomat nổi tiếng trên thị trường

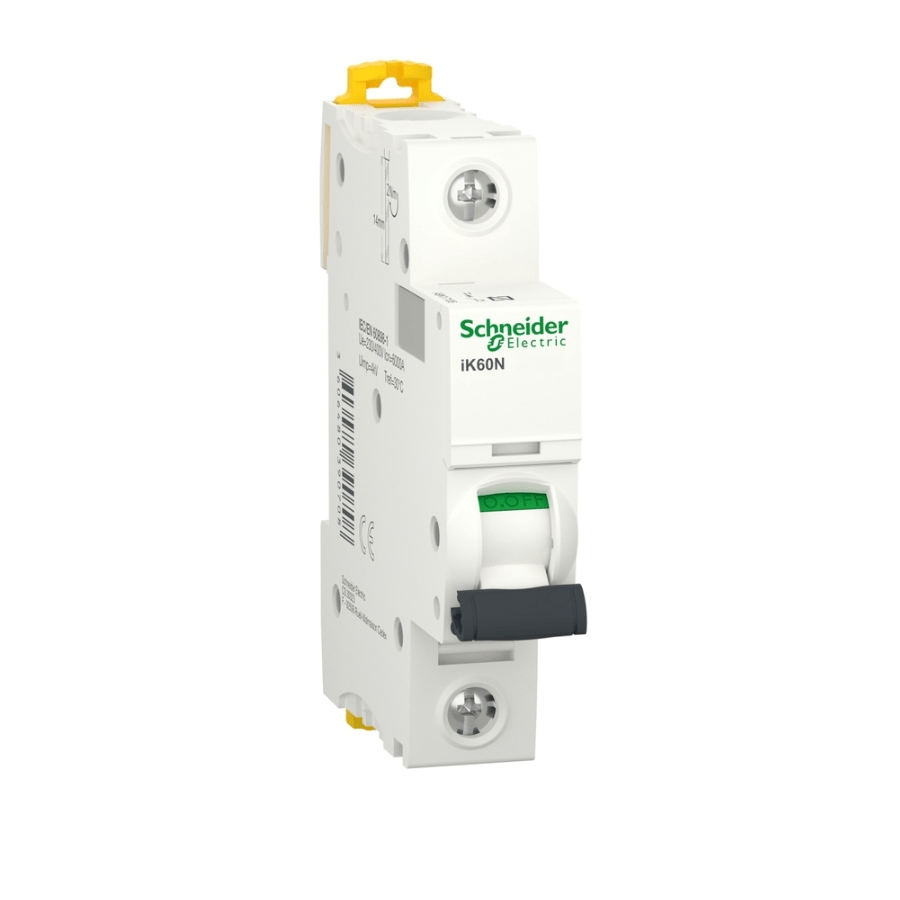

Aptomat Schneider

Schneider Electric là thương hiệu hàng đầu của Pháp, nổi bật với chất lượng cao, độ bền vượt trội và khả năng bảo vệ an toàn tối ưu. Sản phẩm cầu dao Schneider đáp ứng các tiêu chuẩn quốc tế như IEC 60898, IEC 60947-2 và RoHS.

Dòng sản phẩm đa dạng bao gồm MCB, MCCB, RCCB, RCBO với dải dòng cắt rộng từ 6kA đến 100kA, điện áp 230V – 415V, phù hợp cho cả dân dụng và công nghiệp. Thiết kế nhỏ gọn, lắp đặt dễ dàng, khả năng chịu nhiệt và độ bền cơ học cao khiến Schneider trở thành sự lựa chọn hàng đầu cho các công trình yêu cầu độ ổn định cao.

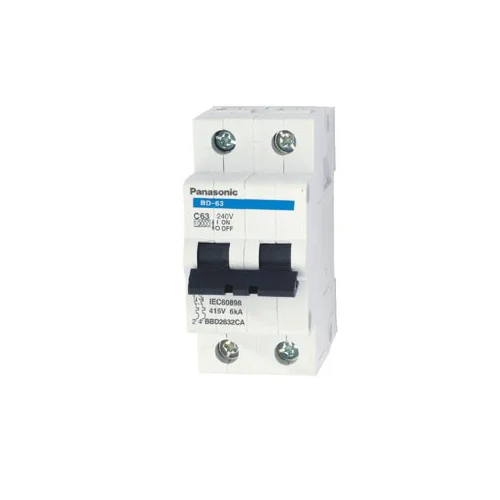

Panasonic Aptomat

Là thương hiệu uy tín của Nhật Bản, Panasonic aptomat nổi tiếng với sự ổn định, bền bỉ và khả năng bảo vệ nhạy bén. Sản phẩm đạt tiêu chuẩn IEC 60898-1, JIS C 8201 và được sử dụng rộng rãi trong dân dụng và công nghiệp nhẹ. Panasonic cung cấp các dòng MCB (6A – 63A), MCCB (50A – 250A) có dòng cắt từ 3kA đến 25kA, hoạt động tốt ở điện áp 220V – 415V. Ngoài ra, aptomat Panasonic có thiết kế nhỏ gọn, dễ sử dụng, phù hợp với hệ thống điện gia đình, văn phòng.

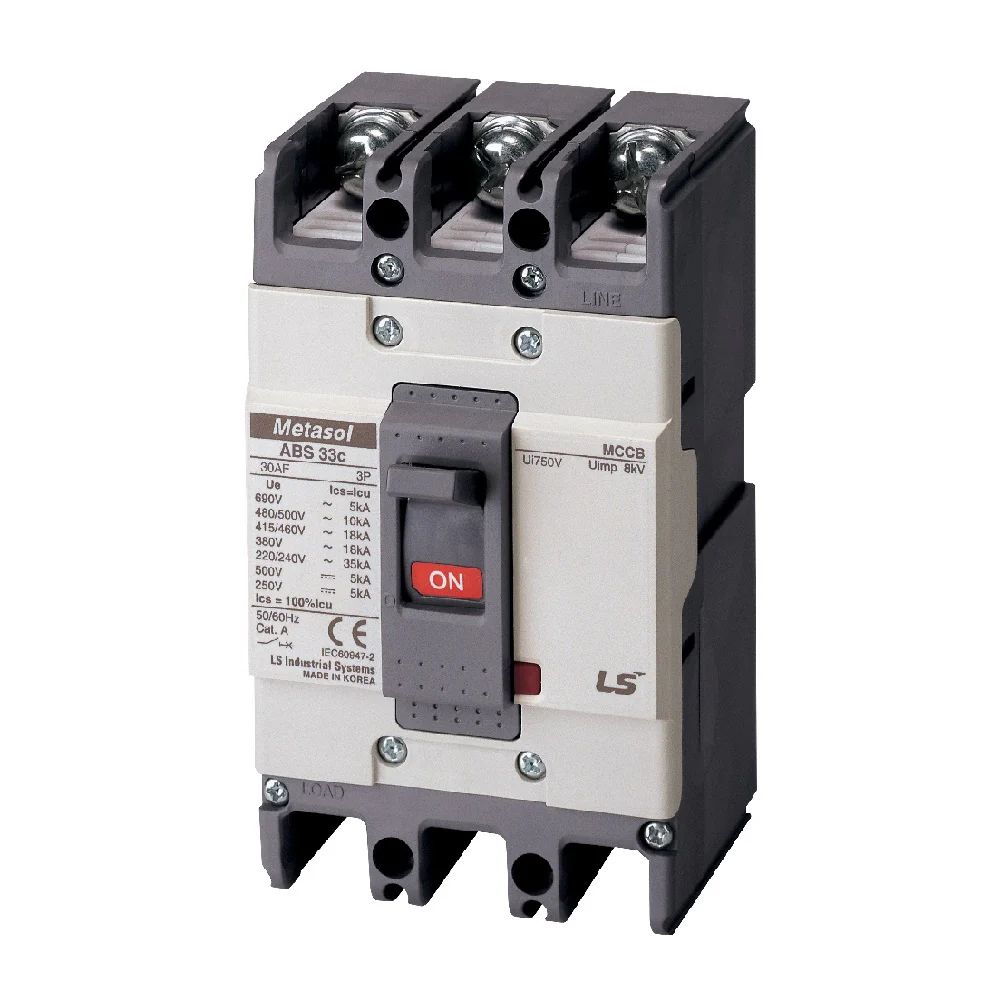

Aptomat LS Electric

LS Electric (trước đây là LG) đến từ Hàn Quốc, nổi bật với mức giá hợp lý và chất lượng ổn định. Aptomat LS đáp ứng tiêu chuẩn IEC 60947-2, IEC 60898-1 với các dòng sản phẩm MCB (6A – 125A), MCCB (15A – 800A), ELCB, RCBO. Phạm vi dòng cắt dao động từ 6kA đến 100kA, phù hợp với hệ thống điện công nghiệp và dân dụng. Đặc biệt, dòng MCCB LS có khả năng chịu tải cao và hoạt động tốt trong điều kiện môi trường khắc nghiệt.

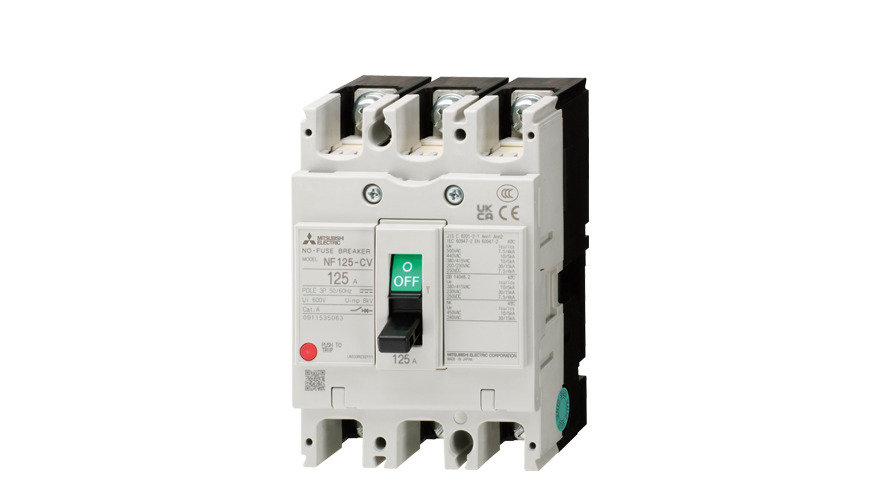

Aptomat Mitsubishi Electric

Mitsubishi Electric là thương hiệu Nhật Bản nổi tiếng với độ tin cậy cao và công nghệ tiên tiến. Sản phẩm aptomat của công ty đạt tiêu chuẩn IEC 60947-2, JIS C 8201, CE với nhiều dòng như MCB (6A – 125A), MCCB (15A – 1600A), ELCB, RCBO. Dòng điện cắt rộng từ 6kA đến 100kA, chịu được điện áp 230V – 690V, phù hợp với hệ thống điện công nghiệp lớn. Mitsubishi Electric đặc biệt mạnh về MCCB, được sử dụng rộng rãi trong các nhà máy, tòa nhà cao tầng và khu công nghiệp.

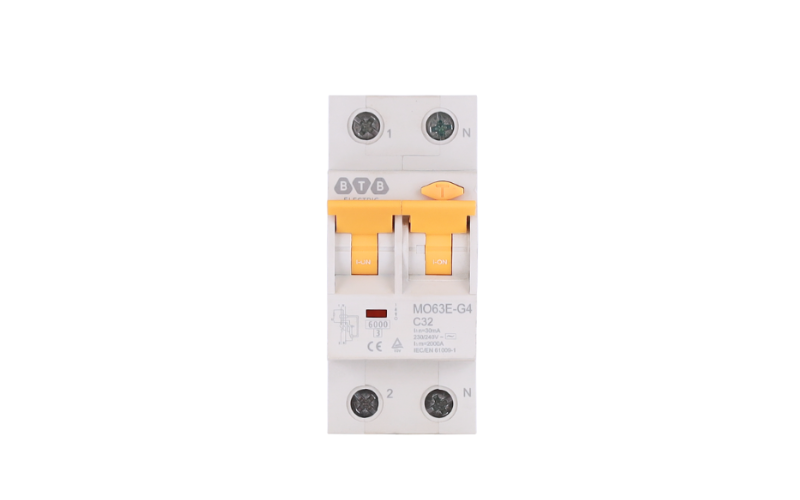

Aptomat BTB Điện

BTB Electric là thương hiệu đến từ Türkiye, được sản xuất theo tiêu chuẩn Châu Âu, được chứng nhận IEC 60898-1, IEC 60947-2, CE, TUV. Dòng sản phẩm đa dạng bao gồm MCB (6A – 125A), MCCB (16A – 1600A), RCCB, RCBO có công suất cắt từ 6kA đến 100kA, hoạt động tốt ở điện áp 230V – 690V. Aptomat BTB được đánh giá cao nhờ khả năng hoạt động ổn định, thiết kế hiện đại và phù hợp cho cả công trình dân dụng và công nghiệp.

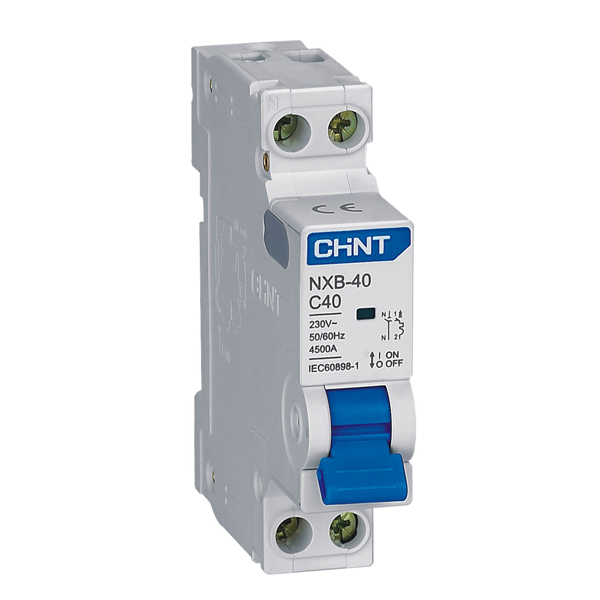

cằm Aptomat

Chint là thương hiệu Trung Quốc có giá thành cạnh tranh, đạt tiêu chuẩn IEC 60898-1, IEC 60947-2, CCC. Công ty cung cấp nhiều dòng máy cắt như MCB (6A – 125A), MCCB (15A – 1600A), RCCB, RCBO với dải dòng cắt từ 4,5kA đến 100kA, phù hợp cho hệ thống điện vừa và nhỏ. Dù không cao cấp như Schneider hay Mitsubishi nhưng Chint aptomat vẫn là sự lựa chọn tốt cho các dự án dân dụng và thương mại nhỏ.

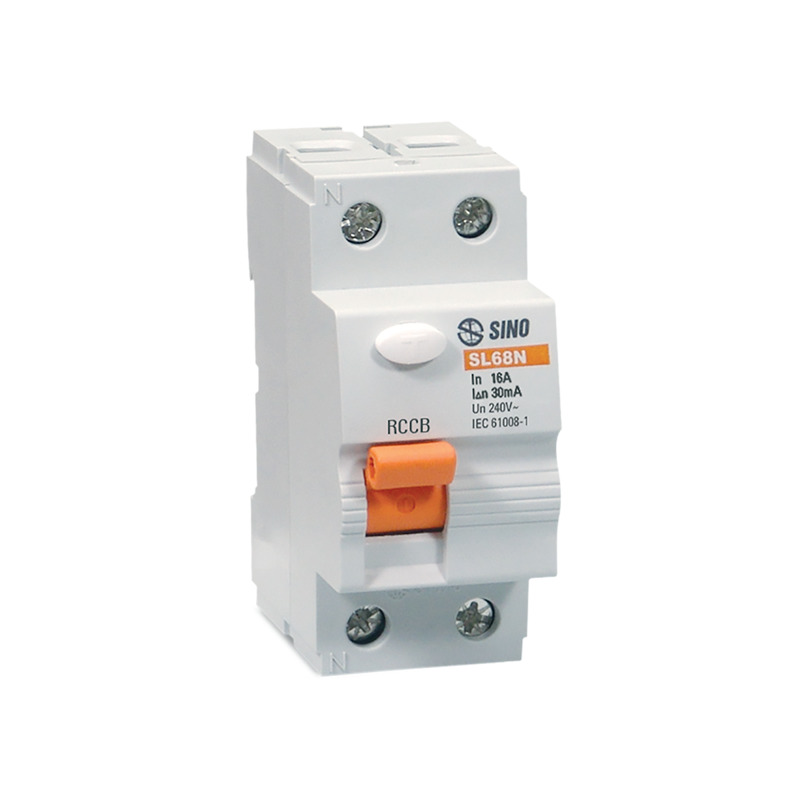

Aptomat Trung

Sino có nguồn gốc từ Việt Nam, phổ biến với giá thành rẻ, phù hợp với hệ thống điện dân dụng. Sản phẩm cầu dao Sino đạt tiêu chuẩn ISO 6480-1, IEC 60898-1, có dòng MCB (6A – 63A), MCCB (50A – 250A) và dòng cắt từ 3kA đến 10kA. Với thiết kế đơn giản, dễ lắp đặt và bảo trì, Aptomat Sino được sử dụng rộng rãi trong các hộ gia đình, căn hộ và văn phòng.

Có thể thấy trên thị trường hiện nay có rất nhiều nhà sản xuất trong lĩnh vực aptomat này. KTH Electric vinh dự là đại lý chính thức cấp 1 chuyên cung cấp các sản phẩm aptomat chính hãng 100% từ các thương hiệu nổi tiếng như Schneider, LS, Hyundai, BTB Electric, Mitsubishi và nhiều tên tuổi uy tín khác. Để nhận được báo giá tốt nhất và hỗ trợ nhanh chóng, hãy liên hệ ngay 0939 66 44 22 nhé!

Qua bài viết tổng hợp trên, KTH Electric đã cung cấp những thông tin chi tiết về các loại cầu dao phổ biến hiện nay, từ nguyên lý hoạt động cho đến ứng dụng trong hệ thống điện dân dụng và công nghiệp. Hãy theo dõi chúng tôi tại https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/ để nhận thêm nhiều thông tin hữu ích về aptomat nhé!
