Cách sử dụng máy cô quay chân không đảm bảo an toàn, hiệu quả

Chu Văn An

Máy bay hơi chân không quay là thiết bị dùng để loại bỏ dung môi bằng cách đun nóng và bay hơi, khắc phục sự phân hủy của các hợp chất cô lập do đun nóng. Trong phòng thí nghiệm, máy cô quay thường có dung tích vài chục lít. Vì thế Cách sử dụng thiết bị bay hơi chân không quay Làm thế nào để đảm bảo an toàn, hãy cùng LabTrường Lê Hồng Phong tìm hiểu qua bài viết dưới đây.

Thiết bị bay hơi quay là gì?

Máy bay hơi chân không quay là một thiết bị được sử dụng trong các phòng thí nghiệm hóa học. Hệ thống bay hơi quay được phát minh bởi Lyman C. Craig và được thương mại hóa lần đầu tiên bởi công ty Buchi của Thụy Sĩ vào năm 1957.

Hệ thống này bao gồm một bộ hạn chế bay hơi quay, giúp tăng diện tích bình điều nhiệt trong điều kiện chân không để làm nóng hoặc bay hơi và thu hồi sản phẩm được chiết xuất.

Quá trình bay hơi được sử dụng rộng rãi trong quá trình kết tinh, cô đặc sản phẩm, sấy bột, tách dung môi, chiết xuất, v.v. Trong phòng thí nghiệm và công nghiệp, máy bay hơi quay được sử dụng, thường có dung tích vài chục lít.

Ngoài ra, máy cô quay còn được sử dụng trong hoạt động ẩm thực ở các bước sơ chế chưng cất, chiết xuất.

Cấu trúc của thiết bị bay hơi chân không quay

– Motor quay bình bay hơi chứa mẫu dung dịch

– Hệ thống chân không điều chỉnh áp suất bên trong hệ thống bay hơi

– Ống dẫn hơi đóng vai trò là trục lấy mẫu có ống chân không dẫn hơi thoát ra khỏi dung dịch ban đầu.

– Bình gia nhiệt được thiết kế phù hợp với bình chưng cất và có thể gia nhiệt bằng nước hoặc dầu với tốc độ nhanh.

– Bình chứa mẫu dung dịch

– Hệ thống bình ngưng có thiết kế dạng ống xoắn ốc, bên trong chứa chất làm lạnh như đá khô hoặc axeton.

– Bình thu dung môi dùng để thu hồi dung môi sau khi cô đặc, ống được thiết kế ngay bên dưới thiết bị làm mát.

– Bơm chân không dạng ống chữ U, ngâm trong bể nước lạnh.

– Nồi chứa nước ấm để cung cấp nhiệt cho bình chứa dung dịch mẫu.

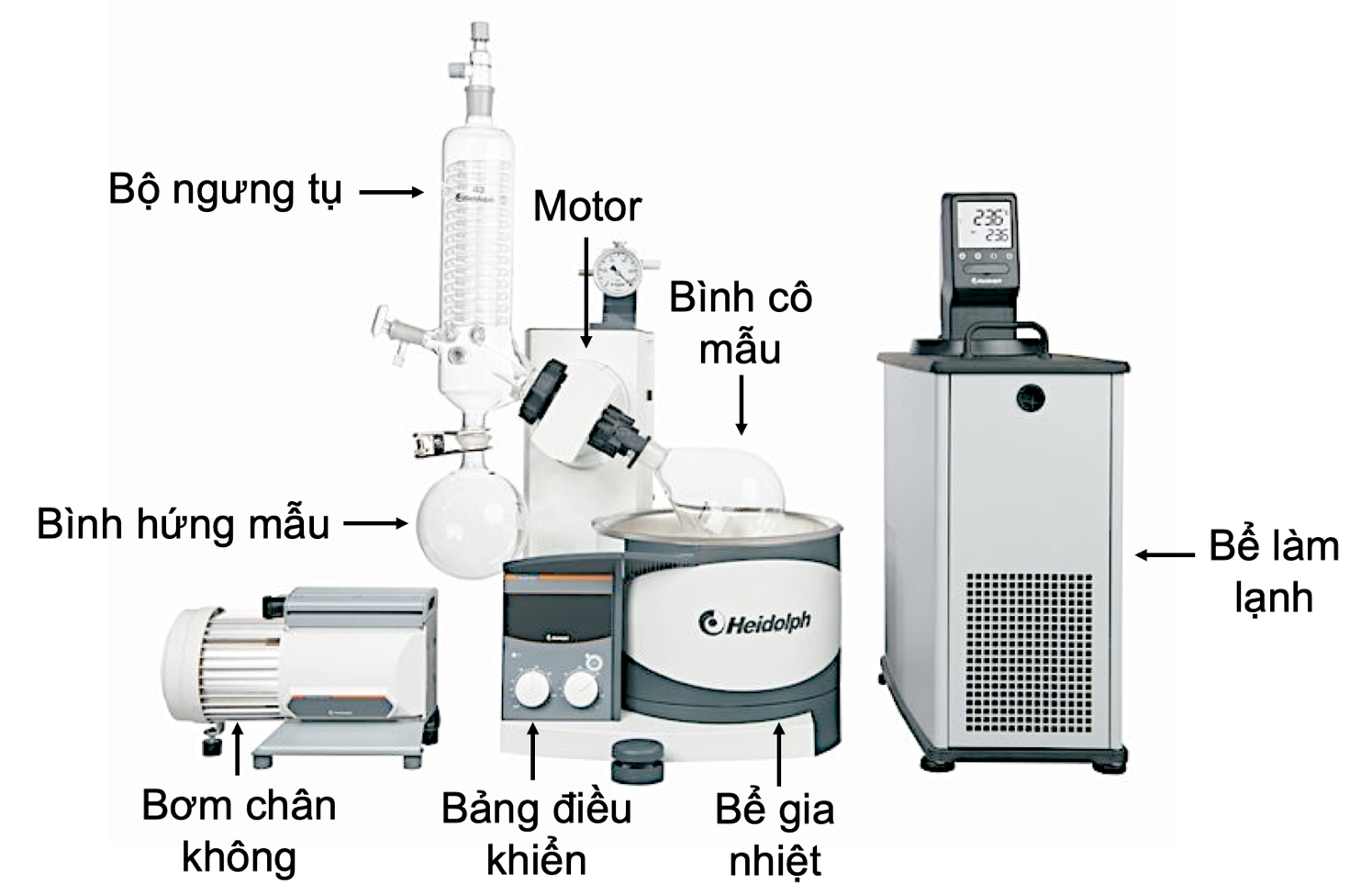

Cấu trúc của thiết bị bay hơi chân không quay

Nguyên lý hoạt động của thiết bị bay hơi chân không quay

Máy bay hơi chân không hoạt động theo nguyên lý thay đổi nhiệt độ sôi khi áp suất thay đổi. Khi áp suất tăng, nhiệt độ sôi của chất lỏng tăng.

Khi thiết bị bay hơi quay hoạt động, bình chứa mẫu dung dịch sẽ được ngâm trong bình gia nhiệt và nước trong đó sẽ được tăng lên đến nhiệt độ yêu cầu. Lúc này, bơm chân không sẽ hút không khí ra ngoài bể khiến áp suất giảm xuống.

Sau khi hạ áp suất thì nhiệt độ sôi của dung dịch cũng giảm cho đến khi nhiệt độ sôi thấp hơn nhiệt độ thùng thì dung dịch sẽ sôi.

Trong quá trình vận hành, bình đựng mẫu dung dịch quay liên tục, tăng diện tích tiếp xúc của dung dịch với nguồn nhiệt giúp nhiệt phân bố đều, tránh hiện tượng tập trung cục bộ tại một chỗ.

Dung môi từ bình bên phải sau khi bay hơi sẽ thu được dung môi đậm đặc ở bình bên trái.

Máy bay hơi chân không hoạt động theo nguyên lý thay đổi nhiệt độ sôi khi áp suất thay đổi

Những lưu ý khi sử dụng máy cô quay chân không

– Trong quá trình bay hơi, bình thủy tinh dùng để bay hơi có thể phát nổ nếu có vết nứt ban đầu.

– Với các tạp chất không ổn định như ete chứa peroxit, azide hữu cơ, axetylua, hợp chất nitro chứa phân tử có năng lượng biến dạng v.v. cũng có thể xảy ra cháy nổ.

– Không để quần áo, tóc, v.v… vướng vào các bộ phận quay của máy.

– Với các vật liệu phản ứng với không khí, cần thận trọng. Ngay cả một rò rỉ nhỏ cũng có thể hút không khí vào cơ chế và xảy ra vụ nổ.

– Hiện tượng dính có thể xảy ra khiến một số mẫu vô tình bị thất thoát như etanol và nước, một phần dung môi muốn giữ lại nhưng vẫn bị thất thoát.

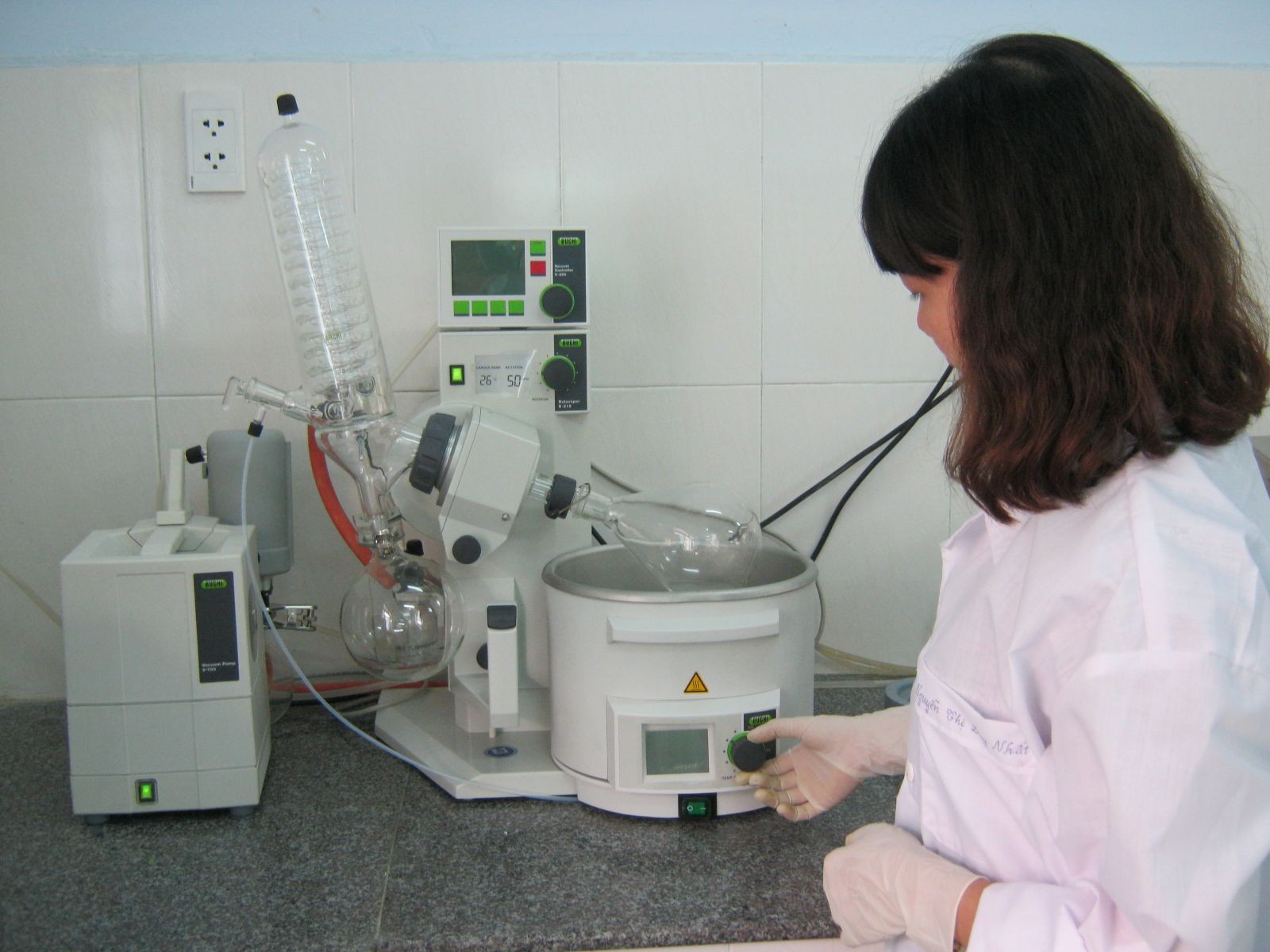

Không để quần áo, tóc, v.v… vướng vào các bộ phận quay của máy

Quy trình sử dụng thiết bị bay hơi chân không quay

– Kiểm tra tổng thể hệ thống trước khi sử dụng bao gồm: Đường nước lạnh của đường ống phân phối, dung dịch trong bình gia nhiệt, các đầu nối, chân không, bình thu hồi, đường dây điện,..

– Dùng điều chỉnh để nâng hệ thống lên vị trí thích hợp.

– Lắp bình chứa dung dịch mẫu vào hệ thống

– Hạ bệ xuống vị trí sao cho bình chứa đầy 1/3 thể tích của bình gia nhiệt.

– Điều chỉnh đường nước làm mát qua ống ngưng tụ.

– Bật hệ thống chân không, mô tơ quay thùng chứa mẫu và bình gia nhiệt.

– Quan sát hoạt động của máy cho đến khi kết thúc.

– Dừng hệ thống bay hơi theo ngược lại các bước ban đầu.

– Vệ sinh máy và cất giữ đúng nơi quy định

Hy vọng với những chia sẻ trên về cấu tạo, nguyên lý và Cách sử dụng thiết bị bay hơi chân không quaybạn đã có thêm nhiều kiến ​​thức bổ ích.
