Cách sử dụng đồng hồ vạn năng đúng kỹ thuật

Chu Văn An

Đồng hồ vạn năng (VOM) là một thiết bị đo lường cực kỳ hữu ích và không thể thiếu đối với bất kỳ kỹ thuật viên điện tử nào. VOM được sử dụng rộng rãi trong nhiều lĩnh vực, từ nghiên cứu khoa học, lắp ráp điện tử,… cho đến sản xuất. Vậy đồng hồ vạn năng có chức năng gì và cách sử dụng đồng hồ vạn năng như thế nào? Câu trả lời sẽ được bật mí trong bài viết dưới đây.

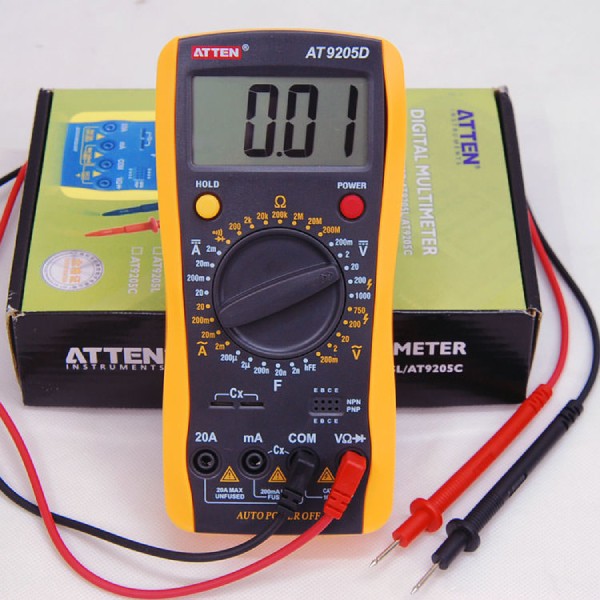

Đồng hồ vạn năng có chức năng gì?

Chức năng chính của đồng hồ vạn năng

Đồng hồ vạn năng có 4 chức năng chính: đo điện áp, dòng điện, điện trở và kiểm tra tính liên tục.

– Đo điện áp: Điện áp (V) là giá trị cơ bản nhất cần đo của một VOM và nó được chia thành hai loại: điện áp xoay chiều (AC) và điện áp một chiều (DC). Điện áp xoay chiều có thể được đo bằng cách cắm đầu dò đo vào ổ cắm điện thông thường và lúc này đồng hồ sẽ hiển thị giá trị 220V ~ 230V. Đây là mức điện áp được sử dụng trong sinh hoạt hàng ngày của người dân Việt Nam.

– Đo dòng điện: Dòng điện (A) cũng là giá trị cơ bản cần đo của một VOM. Có hai loại dòng điện: dòng điện xoay chiều và dòng điện một chiều.

– Đo điện trở: Điện trở (Ω) là loại linh kiện có mặt ở hầu hết các bảng mạch. Vì vậy, công tơ điện thường được tích hợp chức năng đo điện trở để người dùng có thể sử dụng những chức năng cần thiết mà không cần phải mua thêm thiết bị phụ trợ riêng.

– Kiểm tra tính thông mạch: Bằng cách sử dụng đồng hồ vạn năng, chúng ta có thể kiểm tra xem các dây dẫn đã được kết nối chính xác hay chưa và có dây nào bị đứt ở đâu không.

Ngoài ra, nhiều đồng hồ vạn năng hiện đại ngày nay còn có các chức năng khác như đo tụ điện (C), đo nhiệt độ (°F,°C), cảm biến dòng điện không tiếp xúc (NCV), đo cuộn cảm (L), đo tần số (Hz), điốt kiểm tra, kiểm tra bóng bán dẫn (hFE),…

Cách sử dụng đồng hồ vạn năng đúng cách

1. Đo điện trở

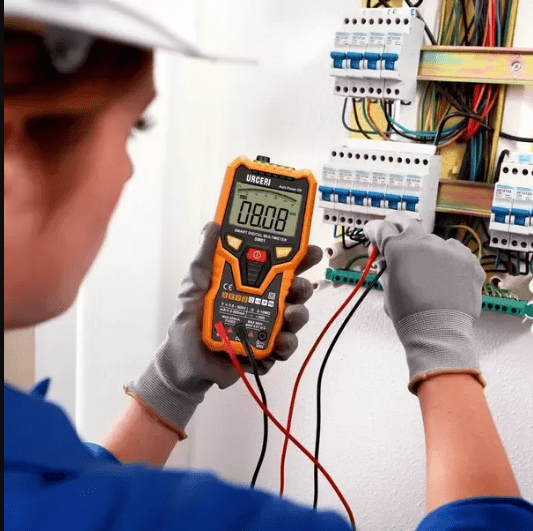

Dùng đồng hồ vạn năng để đo điện trở

Bước 1: Điều chỉnh núm đo về thang điện trở Ω.

Bước 2: Cắm que đen vào cổng chung COM và que đỏ vào cổng V/Ω.

Bước 3: Đặt 2 đầu dò đo của đồng hồ vạn năng số vào 2 đầu của điện trở và chọn thang đo sao cho khi đo điện trở, độ lệch của kim khoảng ½ thang đo.

Bước 5: Đo điện trở, bạn có thể đo lại lần 2 để đảm bảo kết quả chính xác nhất. Sau đó đọc kết quả hiển thị trên màn hình.

2. Đo điện áp

Bước 1: Điều chỉnh núm công tơ về thang điện áp V.

Bước 2: Cắm que đỏ vào cổng V và que đen vào cổng COM.

Bước 3: Màn hình vạn năng hiển thị chức năng đo DC tức là đo điện áp DC. Nhấn nút CHỌN màu xanh trên thiết bị để chuyển sang đo điện áp xoay chiều.

Bước 4: Cắm đầu đo vào nguồn điện cần đo và đọc giá trị hiển thị trên màn hình.

3. Đo dòng điện

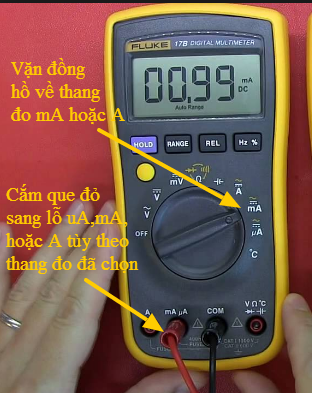

Dùng đồng hồ vạn năng để đo dòng điện

Bước 1: Điều chỉnh núm đồng hồ về thang đo hiện tại A.

Bước 2: Nhấn nút SELECT để chọn chế độ đo dòng điện DC hoặc AC nếu đo dòng điện xoay chiều.

Bước 3: Cắm đầu dò màu đen vào cổng COM và đầu dò màu đỏ vào cổng đo A.

Bước 4: Tiến hành đo và đọc kết quả đo hiển thị trên màn hình.

– Nếu giá trị ở mức mA nhỏ thì đổi thang đo về mA, sau đó cắm lại que màu đỏ vào cổng μAmA để có kết quả chính xác hơn.

– Nếu chuyển về chế độ mA mà giá trị vẫn nhỏ hơn thì tiếp tục chuyển về thang μA để có kết quả đo chính xác hơn.

4. Kiểm tra tính liên tục

Bước 1: Điều chỉnh núm đồng hồ theo thang đo liên tục.

Bước 2: Nhấn nút CHỌN để chuyển về chế độ kiểm tra tính liên tục của âm thanh.

Bước 3: Cắm dây màu đen vào cổng COM và dây màu đỏ vào cổng VΩHz.

Bước 4: Cắm hai đầu đầu dò đo vào hai đầu dây hoặc mạch điện cần đo.

Bước 5: Nếu đồng hồ phát ra tiếng bíp nghĩa là mạch không bị hỏng và ngược lại nếu không có âm thanh thì mạch có vấn đề.

Lưu ý khi sử dụng đồng hồ vạn năng

– Không đo điện áp, dòng điện khi đồng hồ đang ở trên thang điện trở vì sẽ làm hỏng đồng hồ ngay lập tức.

– Không đo điện trở ở mạch đang mang điện mà phải ngắt nguồn điện trước khi đo.

– Đảm bảo đầu dò đo và chân điện trở tiếp xúc tốt khi đo điện trở nhỏ <10Ω để đảm bảo kết quả đo chính xác.

– Không để tay tiếp xúc với cả 2 dây đo khi đo điện trở lớn > 10kΩ vì điện trở của người đo sẽ mắc song song với điện trở cần đo sẽ khiến kết quả đo không chính xác.

– Không đo trực tiếp điện trở trong mạch vì kết quả đo có thể bị sai lệch bởi các linh kiện khác.

Qua nội dung bài viết trên chắc chắn các bạn đã phần nào hiểu được chức năng, chức năng Cách sử dụng đồng hồ vạn năng. Hy vọng labvietchem sẽ giúp bạn biết cách sử dụng đồng hồ vạn năng đúng cách để đảm bảo kết quả kiểm tra chính xác nhất.
