Các lỗi thường gặp của ATS và hướng dẫn khắc phục

Lê Hồng Phong

Công tắc chuyển nguồn tự động (ATS) là thiết bị quan trọng thứ hai sau máy phát điện trong hệ thống điện khẩn cấp. Nếu ATS không hoạt động bình thường hoặc không được bảo trì thường xuyên, hệ thống điện khẩn cấp của bạn có thể gặp sự cố.

Lỗi ATS nghiêm trọng ảnh hưởng đến khả năng hoạt động của hệ thống. Tham khảo các lỗi và cách khắc phục trong bài viết sau của KTH ELECTRIC.

Các lỗi thường gặp trên ATS

Lỗi ATS cũng nghiêm trọng như lỗi máy phát điện vì chúng ảnh hưởng trực tiếp đến nguồn điện tới phụ tải. Có rất nhiều nguyên nhân khiến ATS bị lỗi, nguyên nhân phổ biến chủ yếu là do lỗi kỹ thuật từ thiết bị hoặc do người dùng cài đặt không đúng.

ATS không chuyển đổi ở chế độ Auto và Manual

Nguyên nhân:

• Không có nguồn điện cho ATS

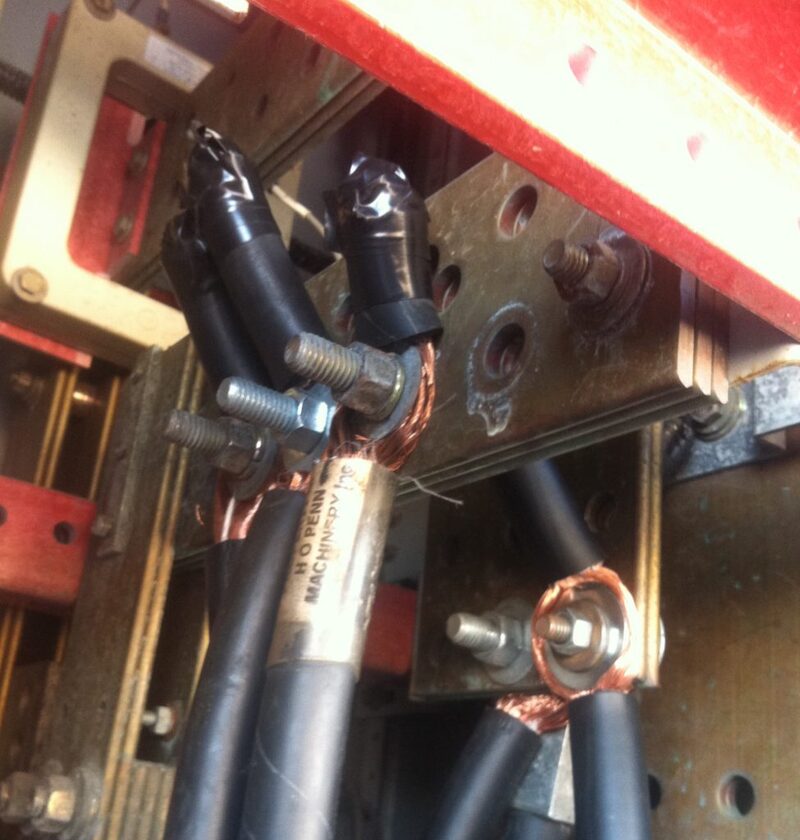

• Kết nối dây sai với chân ATS

Cách xử lý:

• Kiểm tra nguồn điện
• Thay đổi nguồn điện
• Kiểm tra và quấn lại theo sơ đồ chuẩn

ATS có thể chuyển ở Manual nhưng không ở Auto

Nguyên nhân:

• Điện áp đặt trên bộ đổi nguồn ATS không khớp với điện áp nguồn điện
• Hệ thống điện bị lệch pha so với ATS
• Các trận đấu không theo đúng thứ tự

Cách xử lý:

• Đặt lại ATS về điện áp định mức thích hợp
• Chọn ATS đồng pha với hệ thống
• Lắp lại các dây pha theo đúng thứ tự

ATS không hoạt động ở chế độ điện

Nguyên nhân:

• Các thiết bị đầu cuối ATS được kết nối sau

Cách xử lý:

• Kiểm tra sơ đồ kết nối và nối lại các thiết bị đầu cuối

ATS mất điện nhưng không cấp lại được điện

Nguyên nhân:

• Rơle điều khiển không khóa chéo nguồn điện nên khi cấp lại nguồn điện chính xảy ra xung đột

Cách xử lý:

• Kiểm tra xem rơle có bị khóa chéo không

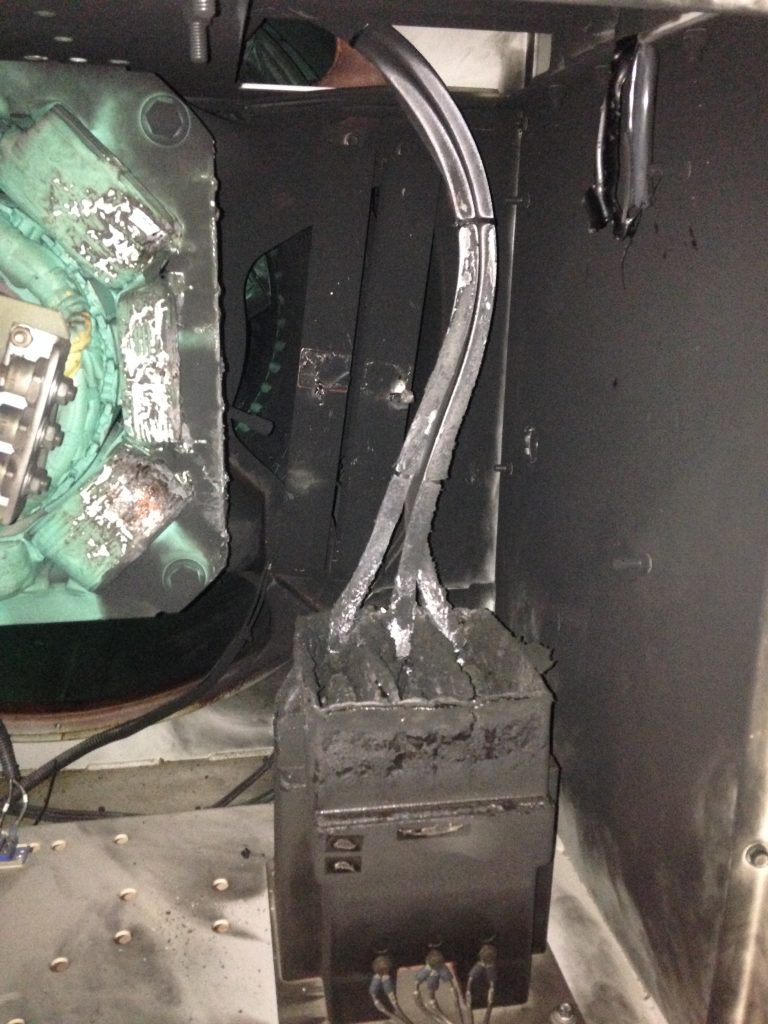

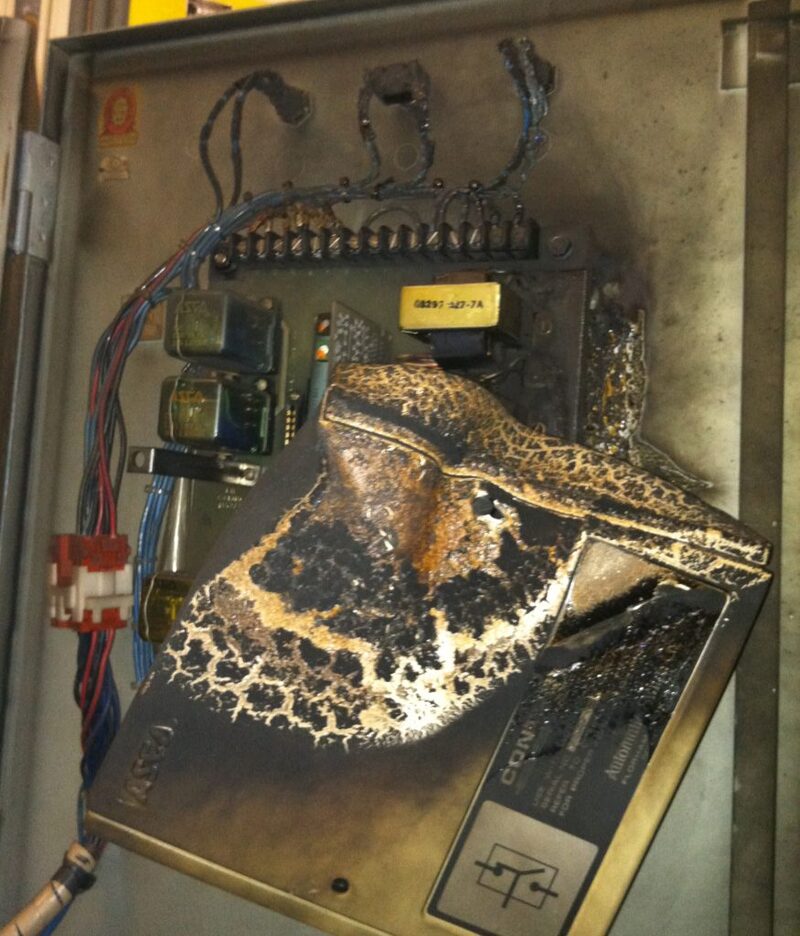

ATS chuyển mạch phát ra mùi khét

Nguyên nhân:

• Dòng điện trong nguồn chính hoặc nguồn phụ khi chạy qua ATS không ổn định, có điện áp thấp hoặc quá điện áp so với ngưỡng ATS.

Cách xử lý:

• Thêm bộ hẹn giờ để tăng thời gian trễ chuyển đổi.
• Ngoài ra, sử dụng thiết bị bảo vệ pha cho ATS có chức năng bảo vệ điện áp, tần số, pha,…

Một số lỗi khác

Thực chất ATS bị hỏng là do một số lỗi từ thiết bị khác hoặc không phải do lỗi kỹ thuật..

Nguyên nhân:

• Aptomat bị ngắt kết nối
• ATS bị ăn mòn hoặc cực kỳ bẩn
• Môi trường có nhiệt độ cao, độ ẩm thấp, thiên tai, hỏa hoạn
• Contactor bị hỏng hoặc cháy
• Nguồn điện thứ cấp vẫn hoạt động sau khi kết nối lại nguồn điện chính

Cách xử lý:

• Đóng cầu dao hoặc thay cầu dao mới tốt hơn
• Kiểm tra vị trí lắp đặt ATS và vệ sinh ATS
• Thay đổi vị trí lắp đặt ATS để an toàn hơn
• Thay thế contactor
• Kiểm tra lại cài đặt ATS và kết nối ATS với nguồn điện

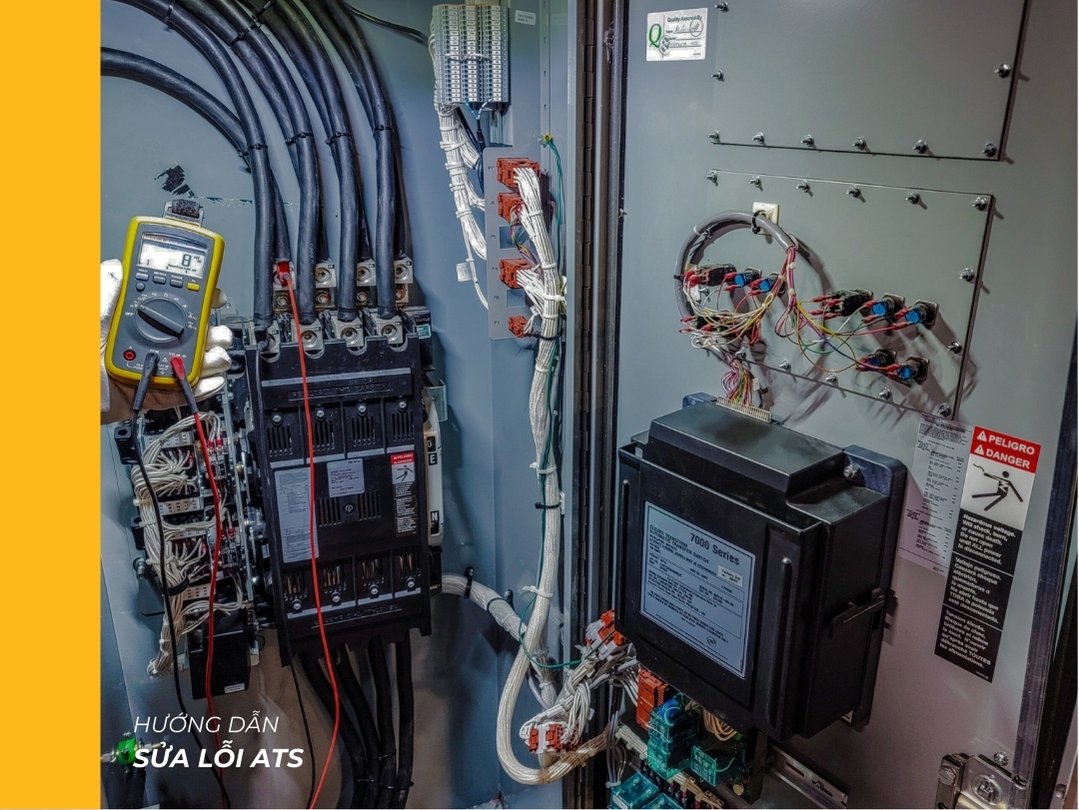

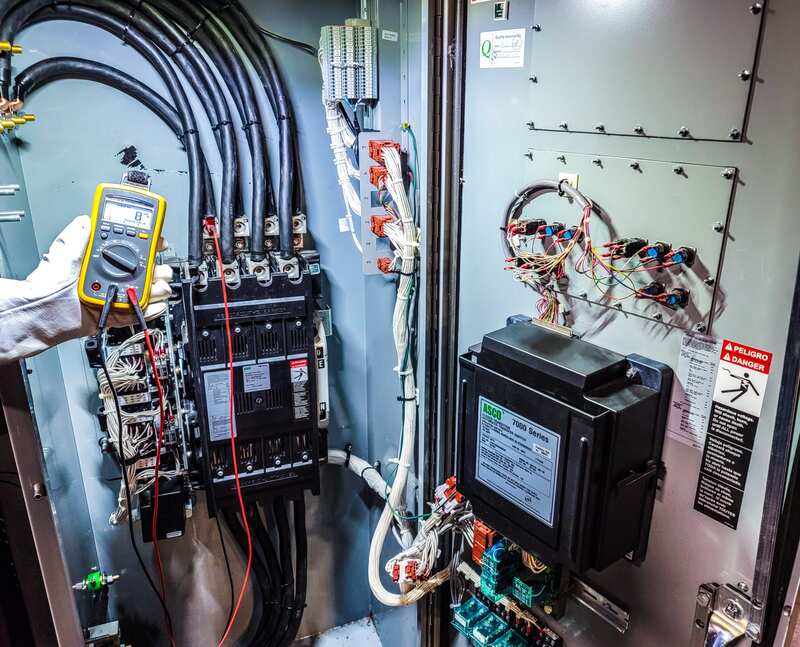

Lưu ý khi sửa lỗi ATS

Bạn cần hiểu sự nguy hiểm khi làm việc trên ATS đang hoạt động hoặc khi mở vỏ ATS. Chỉ những kỹ thuật viên có trình độ, được chứng nhận được trang bị thiết bị bảo hộ cá nhân (PPE) thích hợp và quen thuộc với các nguyên tắc làm việc của ATS mới được phép xử lý, bảo trì hoặc khắc phục sự cố các công tắc chuyển tự động. Làm việc trên ATS mà không có thiết bị và kiến ​​thức phù hợp có thể dẫn đến thương tích nghiêm trọng hoặc tử vong.

ATS KTH ELECTRIC được sản xuất theo tiêu chuẩn IEC/EN 60947-6-1, đảm bảo vận hành an toàn, ổn định. Kết cấu thiết bị chắc chắn theo khuôn, chống điện giật. Sản phẩm được KTH ELECTRIC bảo hành tại công trình.
