Biến tần trung thế: Chức năng, phân loại và ứng dụng

Lê Hồng Phong

Bộ biến tần trung thế được sử dụng trong các hệ thống truyền tải điện trung thế có tải nặng như tại các công trường, hầm mỏ,… Hãy cùng KTH ELECTRIC tìm hiểu về cấu tạo, chức năng và phân loại của bộ biến tần này trong bài viết sau.

Biến tần trung thế là gì?

Biến tần trung thế điều khiển động cơ sử dụng điện áp đầu vào trung thế từ 1000V AC hoặc 1500V DC đến 36kV AC hoặc 54kV DC. Dòng biến tần này chuyển đổi tần số của dòng điện đầu vào để tạo ra dòng điện đầu ra lý tưởng để điều khiển các động cơ công suất rất lớn như cần cẩu, máy khoan, máy nghiền, máy nén,…

Cấu tạo tủ biến tần trung thế

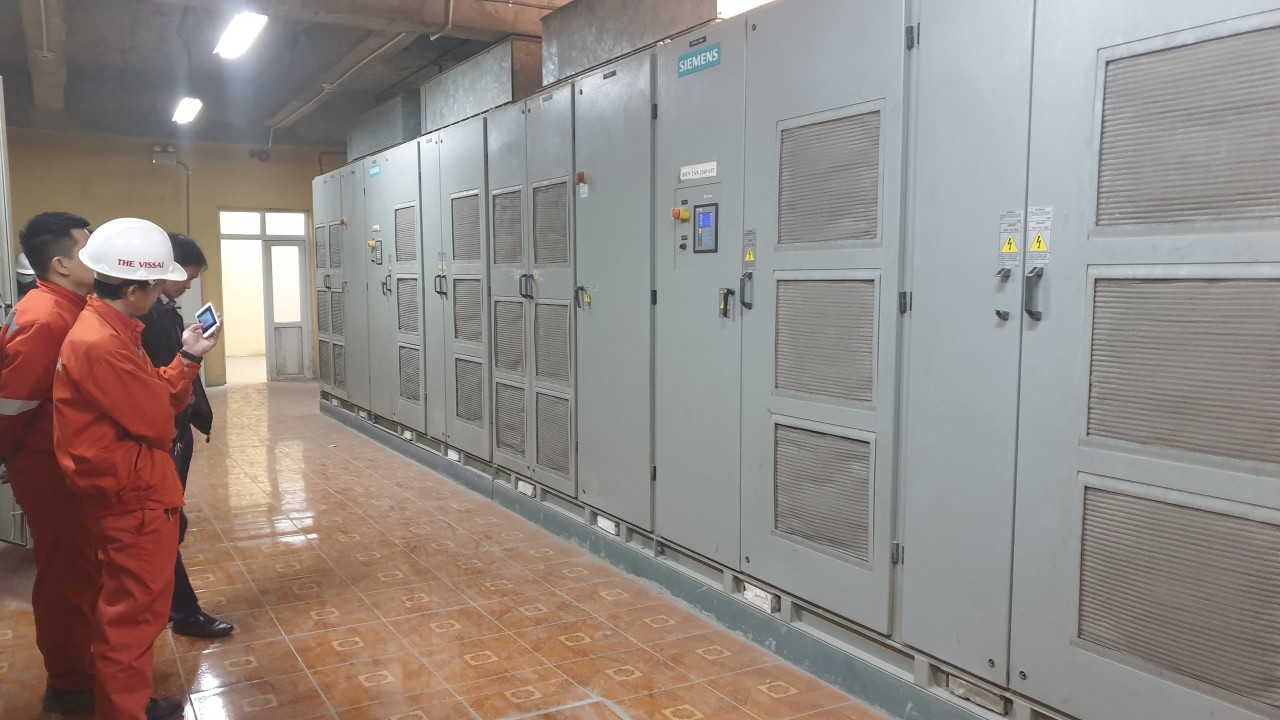

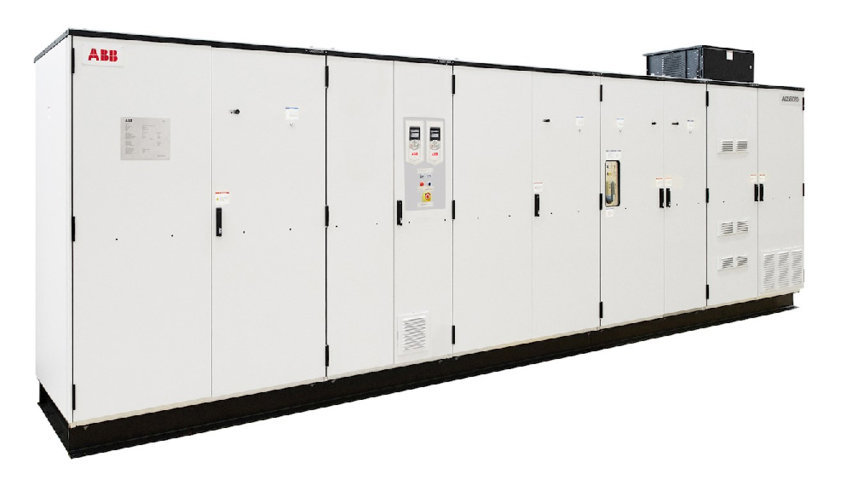

Các máy biến tần trung thế được bố trí dưới dạng tủ biến tần. Cấu tạo tủ biến tần trung thế bao gồm:

• Tủ điều khiển PLC chứa PLC và giao thức truyền thông; có chức năng tính toán và gửi dữ liệu đầu vào về cell nguồn. Mặt trước của tủ có màn hình hiển thị các thông số đo như điện áp, tần số,… và bàn phím để điều khiển các thông số biến tần.
• Tủ biến áp có chức năng hạ điện áp đầu vào và cung cấp dòng điện cho các cell nguồn (khoảng 3 – 8 chiếc).
• Tủ điện chứa trung bình từ 3 đến 8 pin điện (bộ biến tần nhỏ) hỗ trợ chỉnh lưu dòng điện thành đầu ra AC với tần số xác định.
• Hệ thống làm mát cho pin điện và các bộ phận khác trong biến tần, sử dụng phương pháp quạt, nước hoặc khí nén để làm mát.

Nguyên lý hoạt động của biến tần trung thế

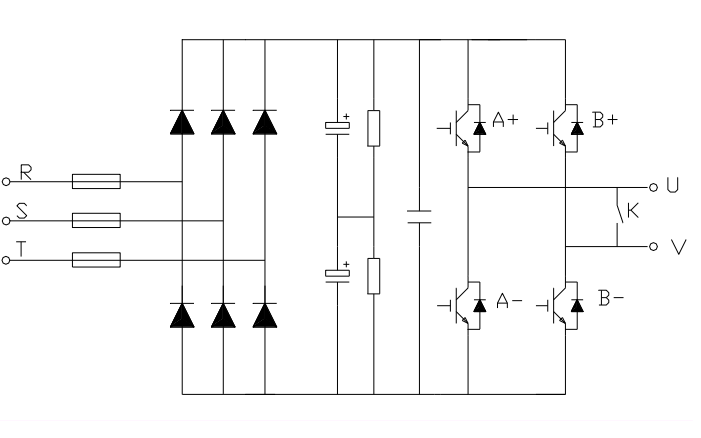

Dòng điện đầu vào biến tần được chỉnh lưu thành điện áp DC (nếu cần), điện áp đầu vào được hạ xuống và làm mịn để loại bỏ gợn sóng và nhiễu. Sau đó, dòng điện được chuyển đổi trong pin điện thành điện áp và tần số xác định. Cuối cùng, dòng điện được cung cấp cho động cơ AC phía tải. Trong quá trình vận hành biến tần trung thế, tủ điều khiển sẽ giám sát các thông số dòng điện và gửi tín hiệu đến các bộ phận.

Đọc thêm: Tủ biến tần là gì? Chức năng và phân loại

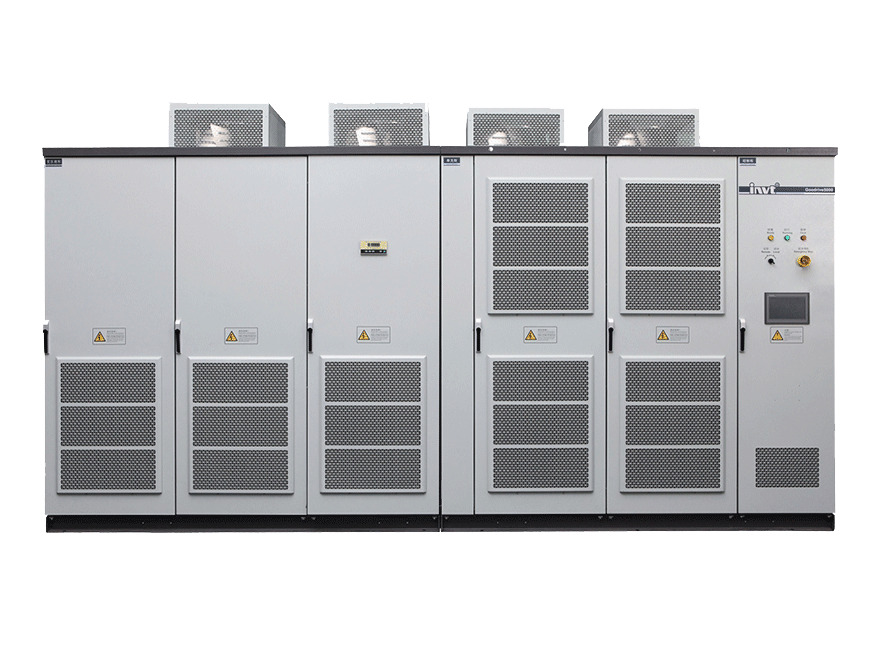

Các loại tủ biến tần trung thế phổ biến

Dựa vào cấu tạo lắp đặt, tủ biến tần trung thế có 3 loại chính:

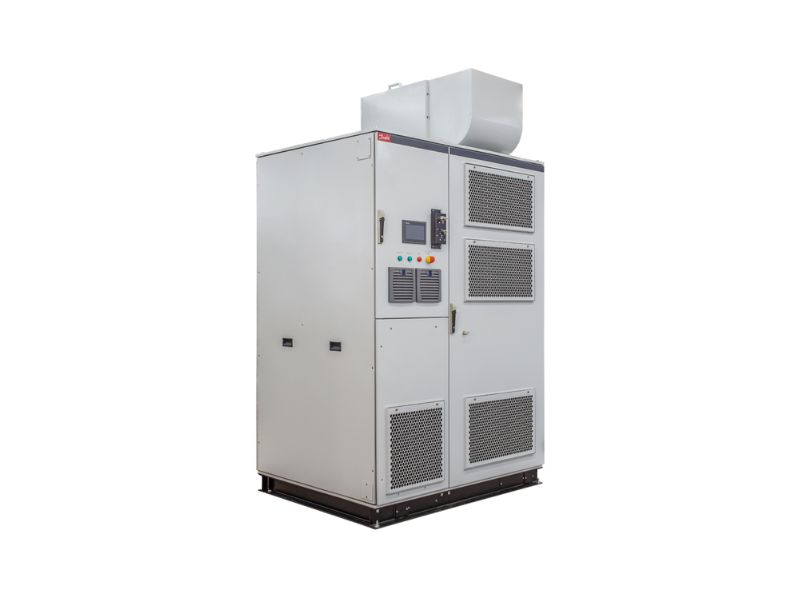

• Biến tần nhỏ gọn: Tủ biến tần cơ bản có các ngăn chức năng chia ngăn, sử dụng cho những khu vực có diện tích lắp đặt nhỏ.

• Biến tần riêng biệt: Đa năng, dải công suất rộng, kích thước cân đối, lắp đặt dễ dàng và khả năng làm mát hiệu quả.

• Biến tần làm mát bằng nước: Được thiết kế đặc biệt cho các ứng dụng yêu cầu dòng điện trên 800A, sử dụng hệ thống làm mát bằng nước tiên tiến.

Ứng dụng biến tần trung thế

Hiện nay, biến tần trung thế được sử dụng trong nhiều ngành công nghiệp khác nhau nhằm mục đích điều khiển động cơ xoay chiều công suất lớn như:

• Trong ngành điện: Khởi động mềm cho máy phát điện, máy bơm làm mát, quạt,..
• Trong ngành xử lý nước: Máy bơm điều khiển, máy bơm nước thải, máy thổi khí,..
• Trong ngành khai khoáng: Điều khiển băng tải, máy nghiền, máy bơm, quạt thông gió,…
• Một số ứng dụng khác: công nghiệp dầu khí, công nghiệp vật liệu xây dựng, công nghiệp hóa chất,….
