Chọn máy cắt 3 pha làm thế nào để phù hợp với hệ thống điện. Đây chắc chắn là câu hỏi của nhiều bạn. Bài viết dưới đây của KTH Electric sẽ hướng dẫn bạn cách lựa chọn chi tiết và những lưu ý để đảm bảo an toàn cho hệ thống điện.

Công thức dòng điện định mức trong mạch 3 pha

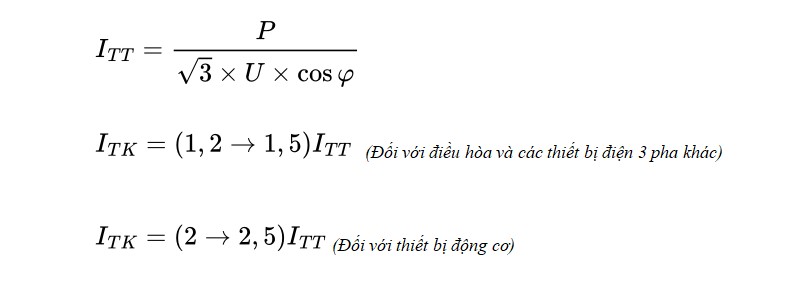

Đầu tiên phải biết cách Chọn máy cắt 3 pha Theo công suất tiêu chuẩn cần xác định dòng điện định mức trong mạch 3 pha. Công thức tính dòng điện định mức của máy cắt 3 pha như sau:

Trong đó:

• I: Gọi là cường độ dòng điện (A)
• P: Là điện năng tiêu thụ (W)
• U: Là điện áp (V) (điện áp 3 pha là 380V)
• Cosφ: Hệ số công suất = 0,8

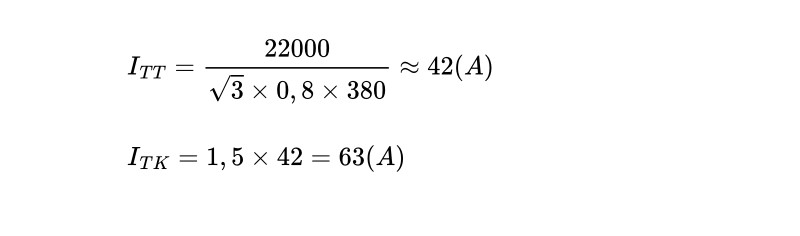

Ví dụ: Một máy bơm nước có công suất 22.000W, sử dụng điện áp 380V. Theo công thức ta có:

Bạn nên chọn aptomat có dòng tải từ 63A trở lên. Tham khảo thêm dòng sản phẩm aptomat LS 63A.

Để thuận tiện cho bạn trong quá trình lựa chọn cầu dao 3 pha, bạn có thể tham khảo bảng dưới đây để lựa chọn bảng mạch 3 pha chuyển đổi công suất thành dòng điện:

Nên chọn loại CB nào cho hệ thống điện 3 pha?

CB 3 pha có 5 loại chính: MCB, RCBO, RCCB, MCCB và ELCB. Cụ thể đặc điểm, chức năng chính của từng loại máy cắt 3 pha tương ứng với các ứng dụng là:

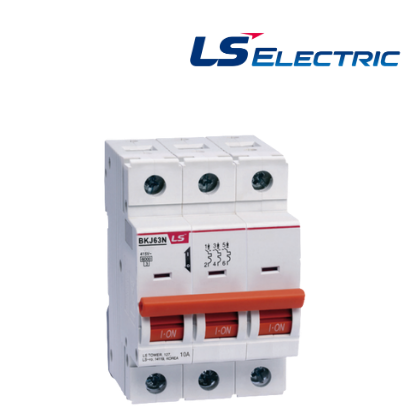

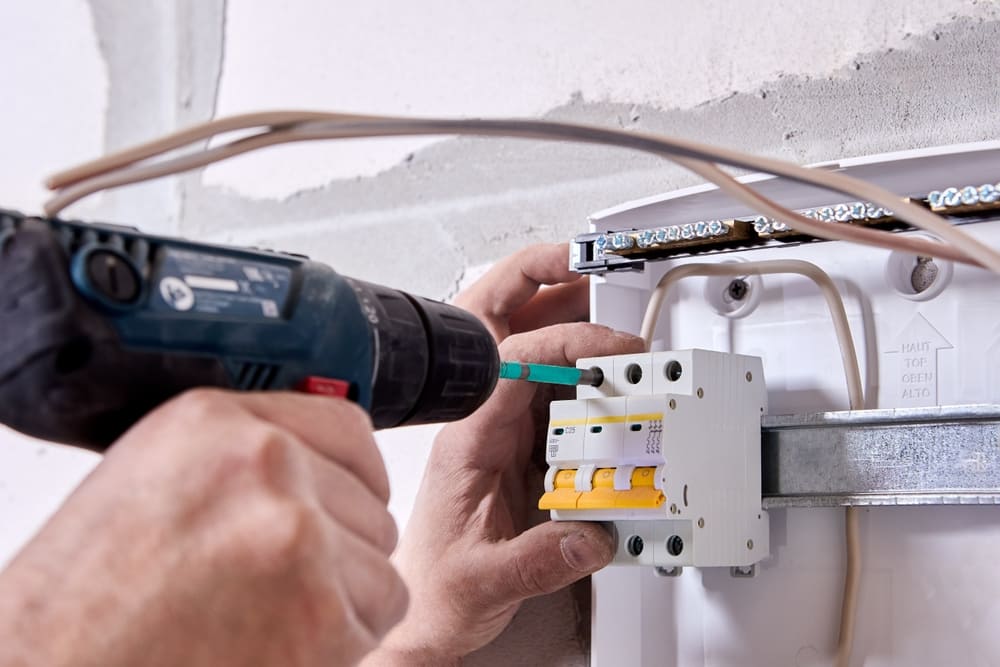

• MCB là CB hình đinh hương có dòng điện định mức thấp, dùng để bảo vệ hệ thống điện khỏi quá tải, ngắn mạch. Nếu bạn chọn CB 3 pha giá rẻ cho dòng tải dưới 125A thì MCB 3 pha là lựa chọn phù hợp.

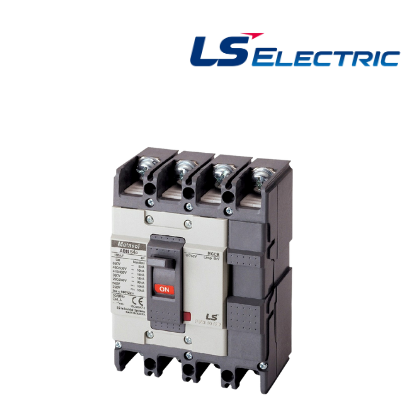

• MCCB là cầu dao dạng khối, kích thước lớn, có dòng điện định mức từ 16A đến 1600A. Về nguyên lý hoạt động, MCCB có chức năng tương tự như MCB. Nhờ khả năng chịu nhiệt tốt và độ bền cao nên MCCB thường được ưu tiên sử dụng trong tất cả các hệ thống điện công nghiệp 380V.

• RCBO là cầu dao đa năng tích hợp cả chức năng MCB (bảo vệ quá tải, ngắn mạch) và RCCB (bảo vệ rò rỉ điện). Đây sẽ là loại cầu dao tốt được sử dụng để bảo vệ toàn diện hệ thống điện, phù hợp làm cầu dao thông dụng hoặc cầu dao nhánh trong hệ thống điện năng thấp.

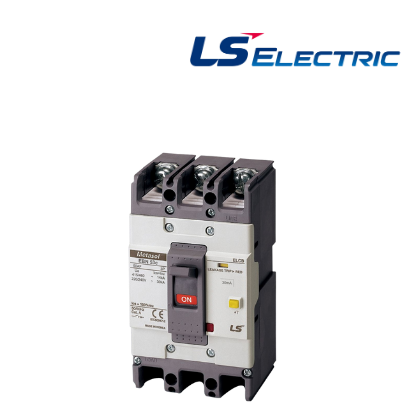

• ELCB là loại block CB, kích thước lớn và dòng điện định mức từ 16A, đáp ứng nhu cầu sử dụng trong cả hệ thống điện dân dụng và công nghiệp. ELCB là loại CB tốt để bạn sử dụng nếu bạn cần một thiết bị có khả năng chống sốc, bảo vệ quá tải.
• RCCB: là loại CB có tác dụng bảo vệ hệ thống điện bằng cách chống rò rỉ điện (chống giật). Vì vậy RCCB 3 pha 4 cực sẽ là gợi ý tốt nhất cho bạn trong trường hợp bạn chỉ cần CB 3 pha để chống giật cho hệ thống điện.

Nếu bạn vẫn đang băn khoăn không biết nên lựa chọn loại aptomat 3 pha nào thì sản phẩm LS Electric đến từ KTH Electric là một gợi ý không thể bỏ qua. Với các dòng sản phẩm chất lượng như ELCB LS, MCB LS, MCCB LS, RCBO LS… được chúng tôi phân phối chính thức tại thị trường Việt Nam với giá niêm yết ổn định sẽ giúp bạn tối ưu chi phí và tăng lợi ích kinh tế khi mua sắm.

Những lưu ý khác khi chọn aptomat 3 pha

Ngoài Chọn máy cắt 3 pha Tùy theo công suất phù hợp cho hệ thống điện, bạn còn cần quan tâm đến các yếu tố khác như số cực, mức dòng cắt, mức dòng rò…

Cách chọn cầu dao 3 pha có số cực phù hợp

Máy cắt 3 pha được chia làm 2 loại chính: loại 3 cực và loại 4 cực.

• Cầu dao 3 pha 3 cực được thiết kế để đấu nối với dây dẫn 3 pha trong hệ thống điện. Đây là sự lựa chọn phù hợp cho hệ thống điện công nghiệp nhỏ không yêu cầu sử dụng dây trung tính.
• Máy cắt 3 pha 4 cực dùng để nối dây trung tính và dây 3 pha của lưới điện vào phụ tải. Loại cầu dao này thường được sử dụng trong các hệ thống điện công nghiệp có công suất lớn, nơi cần có dây trung tính để chống giật, rò rỉ điện.

Chọn CB 3 pha theo mức dòng rò

• Cầu dao chống dòng rò 10mA: Với dòng điện rò 10mA, cầu dao chống giật hoạt động với độ nhạy cao, giúp mang lại sự an toàn tối đa cho các hộ gia đình. Tuy nhiên, vì quá nhạy cảm nên thiết bị có thể gây bất tiện cho người dùng. Vì vậy, bạn nên cân nhắc sử dụng loại CB dòng rò này.
• Dòng rò CB 30mA: Phù hợp với hộ gia đình có diện tích nhỏ hoặc sử dụng riêng cho từng tầng trong nhà.
• Dòng rò 100mA CB: Chủ yếu được sử dụng như một biện pháp bảo vệ dự phòng, đặc biệt là trong các hệ thống phòng cháy chữa cháy. Tuy nhiên, loại này không đủ nhạy để bảo vệ con người trước nguy cơ bị điện giật.
• Cầu dao chống rò 300mA, 500mA: Do có độ nhạy và thời gian trễ thấp (khoảng 50ms, 250ms…) nên các thiết bị này thường được sử dụng trong các tủ phân phối để đảm bảo an toàn cho hệ thống.

Chọn cầu dao 3 pha theo cấp độ đường cắt

Aptomat hoạt động theo nguyên tắc giá trị dòng điện ngắn mạch (Icu) càng cao thì độ an toàn và độ bền của thiết bị càng được đảm bảo. Ngoài ra, khi chọn CB bạn cũng cần chú ý đến giá trị Ics (giá trị dòng điện ngắn mạch thực tế, biểu thị khả năng cắt mạch khi thiết bị gặp sự cố trong vòng 3s), thường bằng 50% Icu trong hầu hết các trường hợp.

Máy cắt 3 pha MCCB sẽ lựa chọn Icu phù hợp: 7,5kA, 10kA, 15kA… đến 100kA, trong đó:

• Dùng cho điện dân dụng trong các công trình vừa và nhỏ: Icu = 10kA đến 25kA.
• Dùng cho điện công nghiệp: Icu từ 25kA đến 100kA.

Trên đây là bài viết được chia sẻ Cách chọn cầu dao 3 pha chuẩn theo công suất. Với những công thức và lưu ý trên bạn có thể dễ dàng lựa chọn được CB 3 pha phù hợp với thông số của hệ thống điện. Tìm hiểu thêm các bài viết về aptomat – CB từ KTH Electric tại: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/
