Aptomat 1 pha: Cấu tạo, phân loại và cách đấu dây chuẩn

Lê Hồng Phong

Bạn có biết không? cầu dao 1 pha Là “lá chắn” bảo vệ hệ thống điện trong nhà, được thiết kế để hoạt động ở mức dòng điện định mức thấp cho mạng điện dân dụng? Để chọn được loại CB 1 pha phù hợp hãy đọc ngay bài viết này KTH Electric để tìm hiểu thêm về thiết bị này.

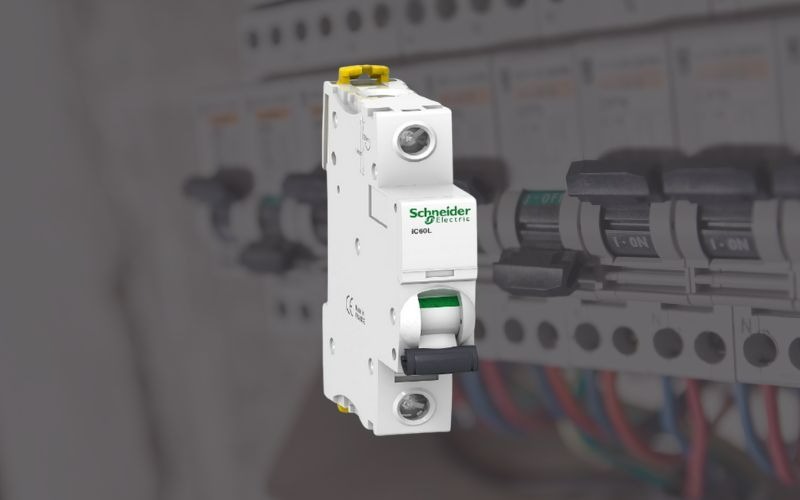

Cách nhận biết máy cắt một pha

Máy cắt một pha còn được gọi là máy cắt một pha. Chức năng chính của cầu dao một pha là ngắt mạch điện có định mức dòng ngắn mạch thấp, giúp bảo vệ mạch điện khi xảy ra quá tải, ngắn mạch hoặc rò rỉ điện. Loại cầu dao này chủ yếu được sử dụng trong các công trình dân dụng, đặc biệt là ở những khu vực hoặc thiết bị có công suất điện thấp. Loại cầu dao này có thiết kế nhỏ gọn, thường có 1 cực (1P) hoặc 2 cực (2P), thích hợp lắp đặt trong hệ thống điện gia đình, bảo vệ các thiết bị công suất nhỏ.

Cầu dao 1 pha là thiết bị bảo vệ mạch điện 1 pha

Phân biệt máy cắt 3 pha có thể dựa vào số cực và kích thước:

• Cầu dao 1 pha chỉ có 1 hoặc 2 cực, dùng trong hệ thống điện 220V.
• Cầu dao 3 pha có 3 hoặc 4 cực, dùng cho điện áp 380V và thường có kích thước lớn hơn, dùng trong hệ thống điện công nghiệp.

Cấu tạo của máy cắt 1 pha

CB một pha có cấu tạo bên trong tương tự như cầu dao thông thường, với thiết kế bên ngoài gồm 1 cặp cực (1P) hoặc 2 cặp cực (2P), tùy theo mục đích sử dụng. Thông thường, máy cắt một pha bao gồm 5 bộ phận chính:

• Liên hệ: Bao gồm tiếp điểm chính, phụ và hồ quang (một số loại chỉ có tiếp điểm chính và hồ quang).
• Đóng và cắt truyền động: Có thể vận hành bằng tay (với dòng điện định mức nhỏ) hoặc bằng cơ điện (với dòng điện định mức lớn).
• Móc bảo vệ: Hoạt động như một rơle điện từ hoặc nhiệt, giúp ngắt mạch khi xảy ra hiện tượng quá tải hoặc ngắn mạch.
• Hộp dập hồ quang: Có 2 loại: nửa kín (đặt trong hộp kín, có lỗ thông hơi) và nửa kín.
• Vỏ aptomat: Được làm từ nhựa cao cấp, có độ bền cao, giúp bảo vệ và cố định các bộ phận bên trong.

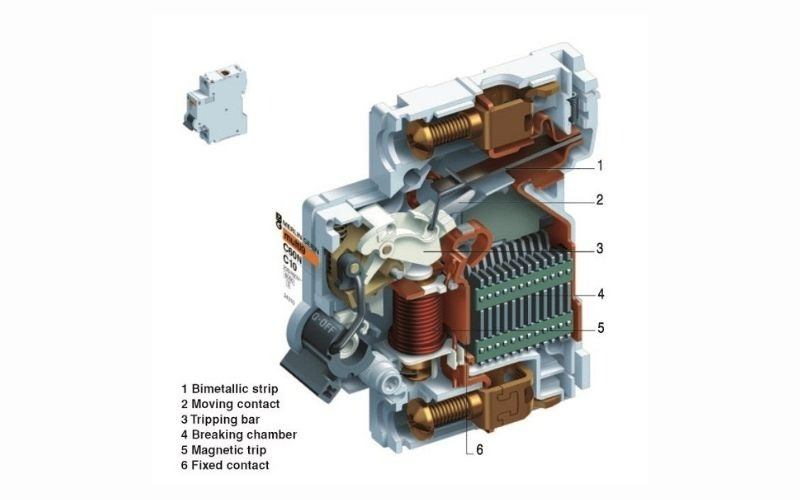

Máy cắt một pha có cấu tạo bên trong tương tự máy cắt thông thường

Phân loại aptomat 1 pha

Máy cắt một pha được phân loại dựa trên số cực và chức năng bảo vệ. Mỗi loại cầu dao đều có những đặc điểm riêng, phù hợp với từng nhu cầu trong hệ thống điện dân dụng và công nghiệp.

3.1. Phân loại theo số cực

Tùy theo thiết kế bảo vệ, máy cắt một pha có thể có 1 cực hoặc 2 cực. Điều này ảnh hưởng đến phạm vi bảo vệ và mức độ an toàn của hệ thống điện.

• Cầu dao 1 pha 2 cực: Bảo vệ cả dây pha và dây trung tính, giúp đảm bảo độ an toàn cao hơn trong hệ thống điện dân dụng. Loại này được sử dụng rộng rãi trong hệ thống điện một pha.
• Cầu dao 1 pha 1 cực: Chỉ bảo vệ dây pha, thường thấy trong các tủ điện trong hệ thống điện gia đình.

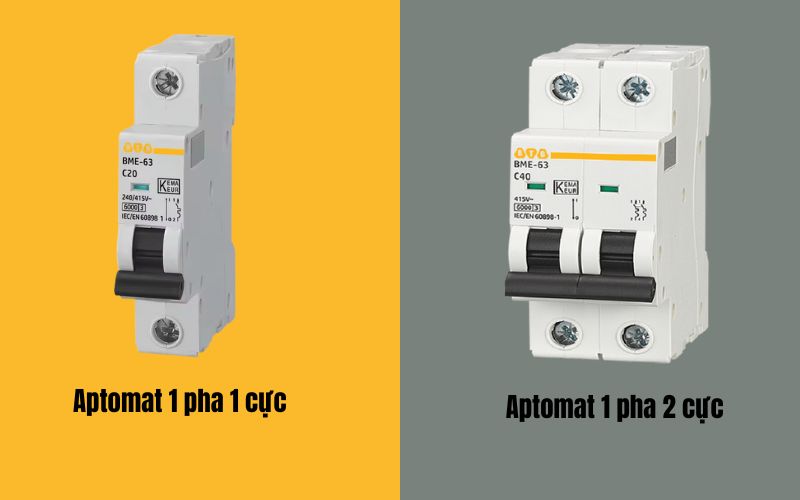

Tùy theo thiết kế bảo vệ, máy cắt một pha có thể có 1 cực hoặc 2 cực

3.2. Phân loại theo chức năng

Ngoài số lượng cực, máy cắt 1 pha còn được phân loại theo chức năng bảo vệ, giúp tăng hiệu suất và đảm bảo an toàn điện.

• MCB 1 pha : Loại cầu dao bảo vệ quá tải và ngắn mạch, có cả 1 cực và 2 cực.
• RCCB 1 pha : Cầu dao chống rò điện, giúp bảo vệ con người khỏi nguy cơ bị điện giật, thường có 2 cực.
• RCBO 1 pha : Kết hợp chức năng bảo vệ quá dòng và chống rò rỉ, phổ biến với loại 2 cực.
• MCCB 1 pha: Cầu dao chặn có khả năng chịu tải cao hơn MCB, thường sử dụng cho hệ thống điện công suất lớn.

Hướng dẫn lắp đặt aptomat một pha

Lắp đặt cầu dao 1 pha đúng cách giúp bảo vệ hệ thống điện và đảm bảo an toàn khi sử dụng. Dưới đây là hướng dẫn lắp đặt cầu dao 1 pha 1 cực và 2 cực.

4.1. Cách lắp đặt cầu dao 1 pha 1 cực

Cầu dao 1 pha 1 cực chỉ có 1 đôi cực, cách đấu nối rất đơn giản

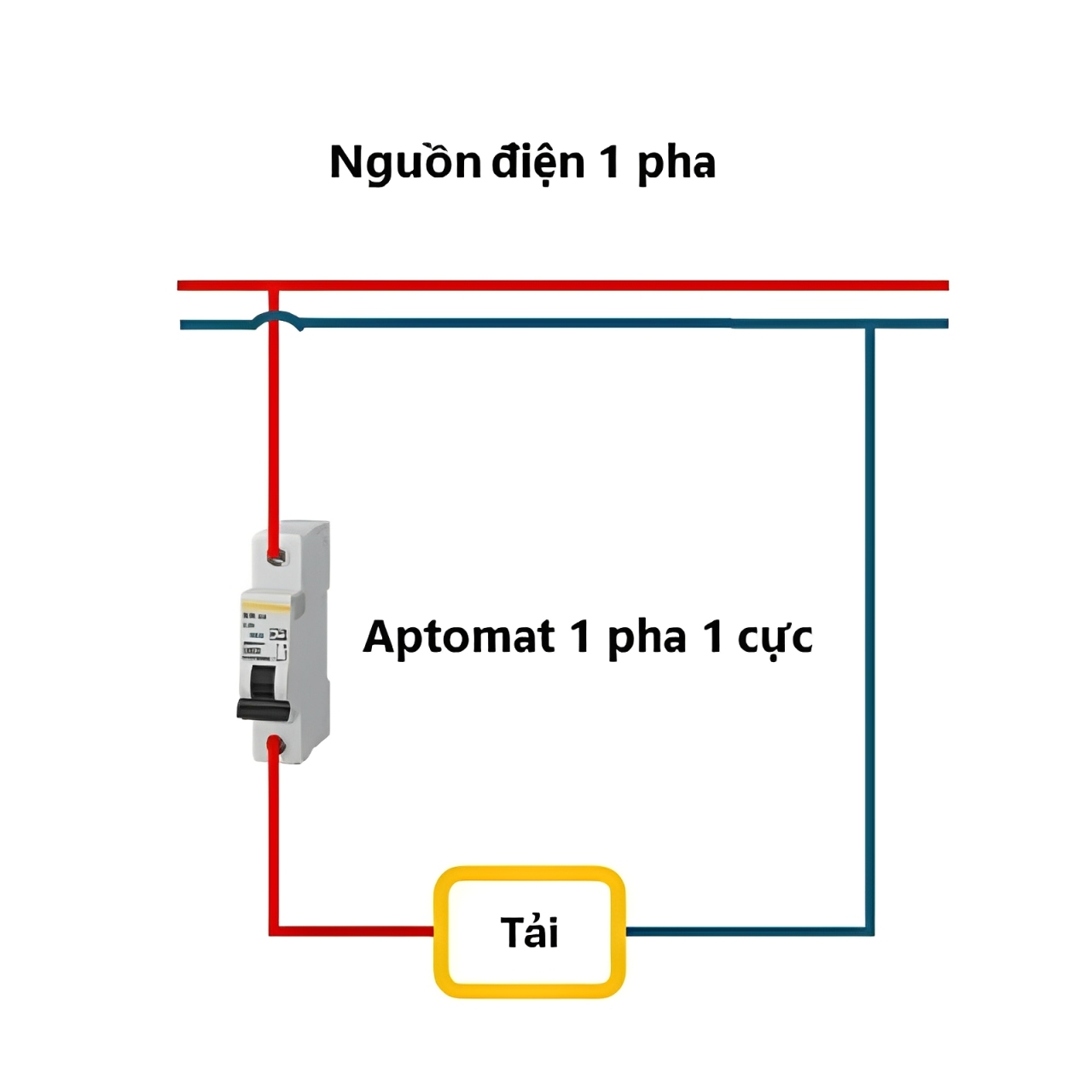

CB 1 pha 1 cực chỉ có 1 cặp cực, cách đấu nối rất đơn giản, phù hợp với hệ thống điện dân dụng.

Hệ thống điện một pha có một dây pha và một dây trung tính. Để lắp đặt cầu dao 1 pha 1 cực, bạn cần nối dây pha vào cực đầu vào của cầu dao, sau đó nối đầu ra của cầu dao vào một đầu của thiết bị điện.

Xem chi tiết: Cách đấu nối cầu dao 1 pha

4.2. Cách đấu nối cầu dao 1 pha 2 cực

Cầu dao 1 pha 2 cực có thêm cực N để nối dây trung tính

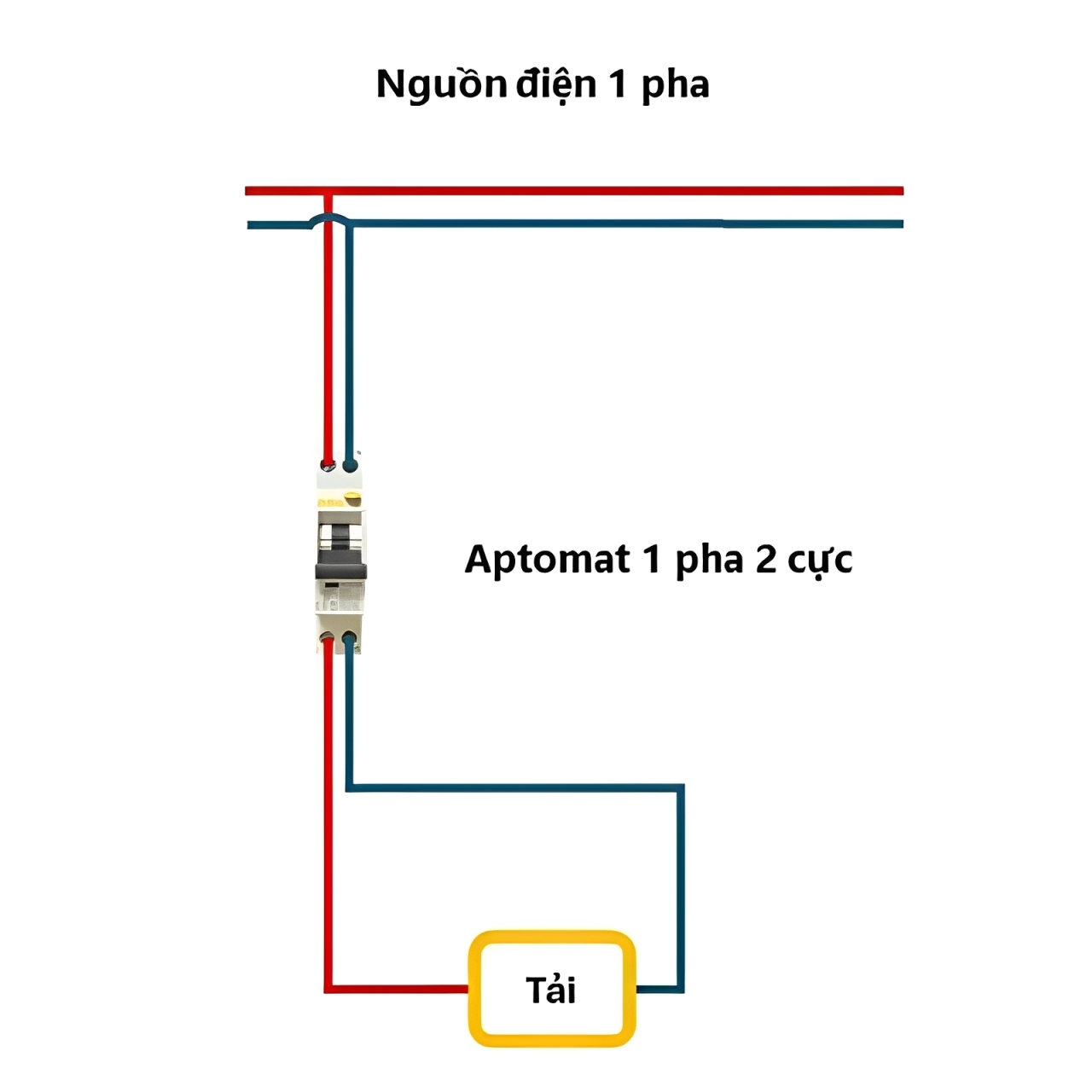

CB 1 pha 2 cực có thêm cực N để nối dây trung tính, giúp tăng mức độ bảo vệ cho hệ thống điện. Khi lắp đặt đảm bảo kết nối đúng phân cực để thiết bị hoạt động ổn định và an toàn.

Dây pha và dây trung tính từ nguồn điện được nối vào hai đầu vào của aptomat lần lượt ở vị trí L và N. Từ đầu ra của aptomat tiếp tục nối dây pha với thiết bị và dây trung tính với cực đất của tải để hoàn thành mạch.

Ứng dụng của máy cắt một pha

Máy cắt một pha được sử dụng rộng rãi trong hệ thống điện dân dụng và thương mại có điện áp 220V. Với dòng điện ngắt mạch nhỏ, CB 1 pha giúp bảo vệ các thiết bị điện khỏi sự cố quá tải, ngắn mạch, đảm bảo an toàn cho người sử dụng. Ứng dụng phổ biến của Aptomat 1 pha:

• Sử dụng trong hệ thống điện dân dụng 220V, lắp đặt tại các khu vực như phòng khách, phòng ngủ, bếp, phòng tắm.
• Bảo vệ toàn bộ hệ thống điện trong từng phòng hoặc khu vực trong nhà.
• Bảo vệ cá nhân cho các thiết bị điện như điều hòa, máy nước nóng, bếp từ, máy sấy tóc…
• Được sử dụng trong hệ thống chiếu sáng bao gồm đèn phòng, đèn sân vườn, đèn hành lang giúp kiểm soát và bảo vệ nguồn điện hiệu quả.
• Được lắp đặt tại các cửa hàng, quán cà phê nhỏ, đảm bảo an toàn điện cho các thiết bị sử dụng hàng ngày.

Bạn có thể quan tâm đến: Gợi ý chọn mua aptomat chống sốc tốt nhất cho gia đình

Thương hiệu aptomat một pha nổi tiếng

Cầu dao một pha là thiết bị quan trọng trong hệ thống điện dân dụng và thương mại, giúp bảo vệ mạch điện khỏi quá tải, ngắn mạch, rò rỉ dòng điện. Trên thị trường, các thương hiệu LS, Schneider, Panasonic, Chint được ưa chuộng nhờ chất lượng ổn định, độ bền cao và khả năng bảo vệ hiệu quả. Sản phẩm từ các thương hiệu này đáp ứng đa dạng nhu cầu, từ hộ gia đình cho đến các công trình lớn.

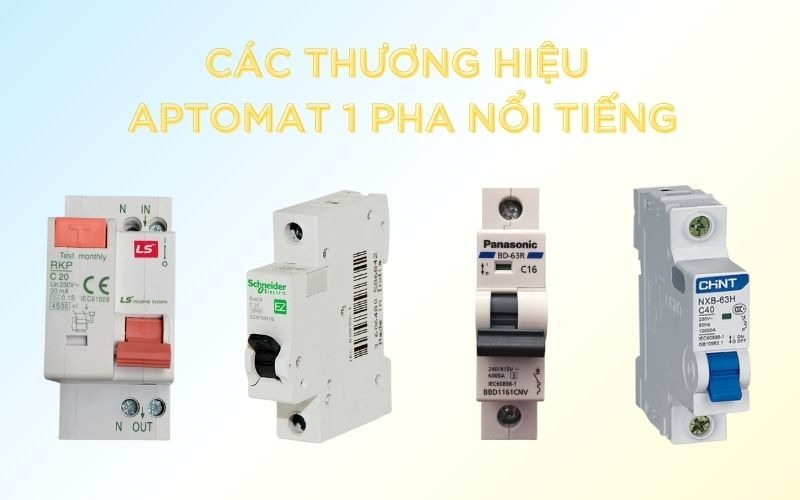

Các thương hiệu LS, Schneider, Panasonic, Chint được ưa chuộng nhờ chất lượng ổn định
