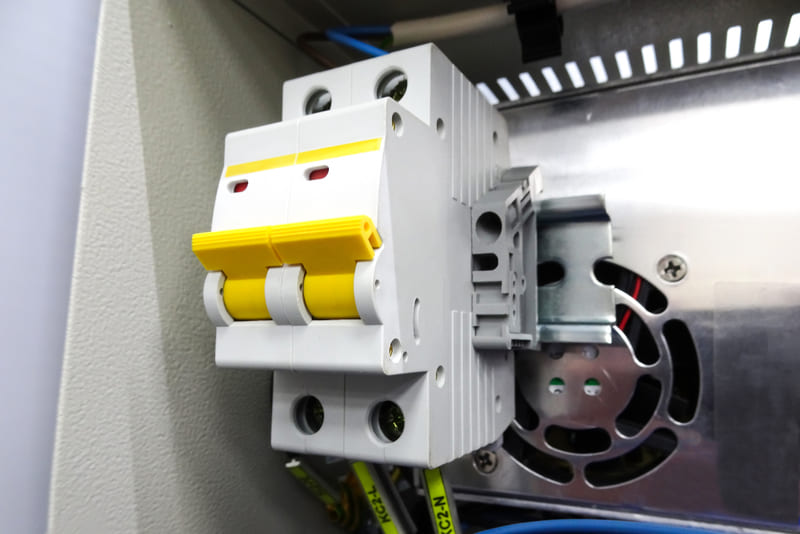

Cầu dao 1 pha 2 cực là gì?
Trước hết cần biết cầu dao một pha là thiết bị chuyển mạch có dòng điện định mức thấp và dòng điện ngắn mạch, thường được sử dụng trong hệ thống điện dân dụng một pha để hạn chế một số lỗi trong hệ thống điện. Cầu dao 1 pha 2 cực là loại cầu dao 1 pha có 2 cực dây, gồm loại 2P (nối 2 dây pha) và loại 1P+N (nối 1 dây pha và 1 dây trung tính).
Cầu dao 1 pha 2 cực có cấu tạo gồm 4 bộ phận chính bên trong:
- Liên hệ: Có hai cấp độ tiếp xúc tĩnh và động.
- Hộp dập hồ quang: Là hộp chữa cháy hồ quang nửa kín được đặt trong vỏ kín của cầu dao và có lỗ thoát khí. Hộp dập hồ quang thường chứa nhiều tấm thép xếp thành lưới để thuận tiện cho quá trình dập hồ quang.
- Cơ cấu dẫn động cắt: Có hai cơ cấu truyền động của máy cắt: hộp số tay và hộp số cơ điện. Bộ truyền động cắt thủ công thường được sử dụng cho máy cắt có dòng điện định mức nhỏ, bộ truyền động cơ điện áp dụng cho dòng điện lớn hơn.
- Móc bảo vệ: Có chức năng bảo vệ các thiết bị điện khỏi quá tải, ngắn mạch gồm 2 loại: móc điện từ và móc rơle nhiệt. Khi xảy ra sự cố, các móc bảo vệ sẽ tách ra và ngăn dòng điện chạy qua cầu dao.
Ưu nhược điểm của máy cắt 1 pha 2 cực
Cầu dao 1 pha 2 cực thường xuất hiện trong các bảng điện của hộ gia đình, chung cư, văn phòng, nhà hàng… hoặc được đấu nối riêng cho các thiết bị điện quan trọng nhờ một số đặc tính ưu việt sau.
Lợi thế
- Được đảm bảo an toàn: Bằng cách ngắt kết nối điện của cả dây pha và dây trung tính, CB 2 cực đảm bảo mức độ an toàn cao hơn loại 1 cực, giúp hạn chế nguy cơ chập điện, cháy nổ do quá tải, sự cố ngắn mạch.
- Cải thiện cách ly mạch: Khi cầu dao 2 cực ngắt mạch, nó sẽ đồng thời ngắt cả dây có điện và dây trung tính, đảm bảo không có dòng điện nào có thể chạy qua mạch, ngay cả khi một trong hai dây vẫn còn điện.
- Dễ dàng cài đặt: CB 1 pha 2 cực có thiết kế nhỏ gọn, dễ lắp đặt trong tủ điện hoặc hộp âm tường.
- Tiết kiệm chi phí: Cầu dao 1 pha 2 cực có dòng ngắn mạch nhỏ, thường từ 15A đến 60A, thích hợp cho các thiết bị điện công suất nhỏ.
Nhược điểm
- Không phù hợp với nguồn điện 3 pha có dòng điện lớn.
- Dòng điện ngắn mạch nhỏ nên khả năng chịu tải không lớn, dễ bị quá tải khi hệ thống sử dụng nhiều thiết bị.
So sánh CB 1 pha 2 cực và 1 pha 1 cực
Cầu dao 1 pha 1 cực là loại cầu dao phổ biến nhất trong hệ thống điện gia dụng hiện nay. Thiết bị này chỉ có chức năng chuyển mạch và bảo vệ dây pha trong mạch điện nên thường được sử dụng để bảo vệ đèn chiếu sáng hoặc ổ cắm trong hệ thống điện một pha.

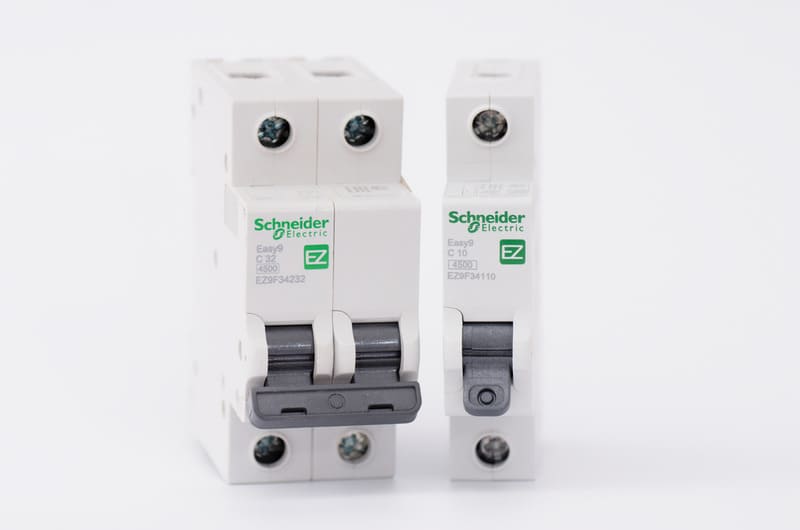

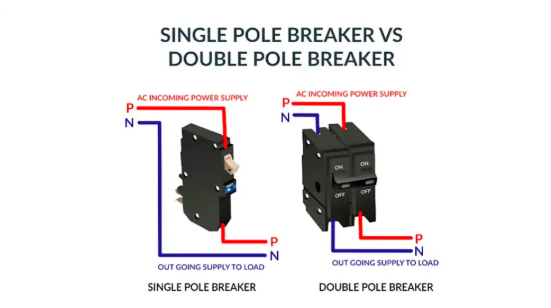

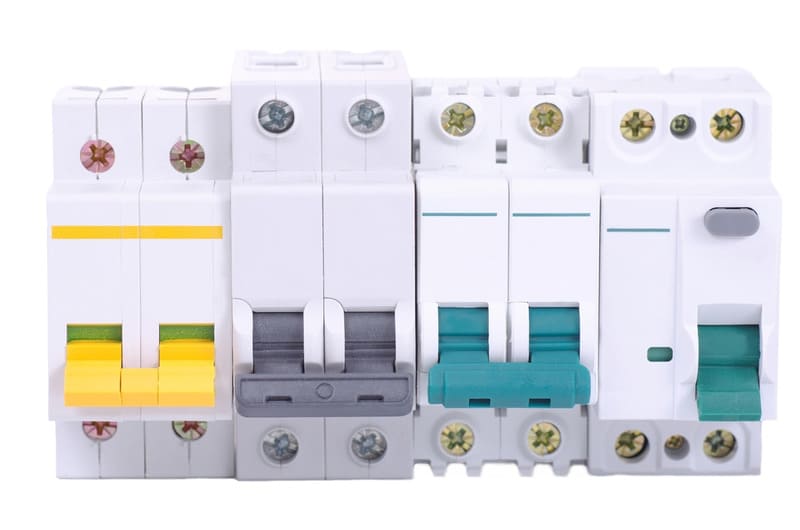

Thiết kế của CB 1 cực rất dễ phân biệt với CB 2 cực. Trong khi 2 cực của CB 1 cực chỉ có dây pha, không có dây trung tính thì CB 2 cực có 1 dây pha và 1 dây trung tính ở 2 đầu. Tương ứng, máy cắt 1 pha 2 cực có đòn bẩy kép, máy cắt 1 pha 1 cực chỉ có đòn bẩy duy nhất.
Bảng so sánh chi tiết 2 loại CB 1 pha:
| Tiêu chuẩn | Cầu dao 1 pha 2 cực | Cầu dao 1 pha 1 cực |
| Thiết kế | Nối 1 dây pha và 1 dây trung tính lần lượt là 2 cực L và N hoặc 2 cực đối với dây pha, có 2 cần gạt đơn | Nối vào mạch điện qua dây 1 pha, ký hiệu ở đầu nối dây là L, có cần gạt duy nhất |
| Khả năng đóng cửa | Chuyển mạch và cắt 2 dây: dây pha và dây trung tính | Chỉ có thể bật và tắt dây pha |
| Khả năng cách ly mạch | Cách ly hoàn toàn mạch điện | Bị cô lập một phần, dây trung tính vẫn được kết nối |
| Mức độ an toàn | An toàn hơn loại một cực khi đảm bảo hệ thống không còn dòng điện | Trong trường hợp dây trung tính có khả năng dẫn điện sẽ tiềm ẩn nguy cơ bị điện giật |
| Độ phức tạp | Sơ đồ cài đặt phức tạp hơn | Sơ đồ lắp đặt đơn giản hơn và tiết kiệm chi phí hơn |
| Đánh giá hiện tại | Từ 15A đến 60A | Từ 15A đến 30A |
| Ứng dụng | Hệ thống điện dân dụng và thương mại nhẹ một pha | Bảo vệ ánh sáng hoặc ổ cắm trong hệ thống điện một pha |
Xem thêm: Máy cắt 2 pha: Cấu tạo, nguyên lý hoạt động và ứng dụng

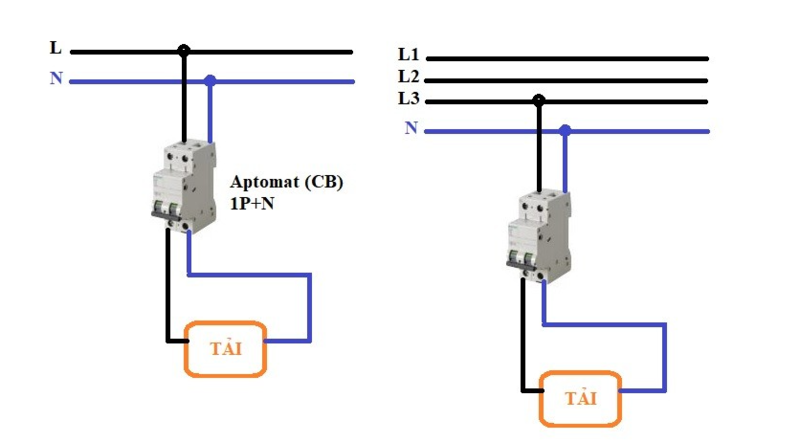

Cách đấu nối cầu dao 1 pha 2 cực
Quá trình đấu nối máy cắt 1 pha 2 cực được thực hiện như sau:
- Bước 1: Ngắt kết nối nguồn điện và chọn vị trí dễ tiếp cận, thông thoáng để lắp đặt aptomat.
- Bước 2: Kiểm tra cầu dao trước khi lắp đặt xem có hư hỏng, va đập gì không.
- Bước 3: Đấu nối cầu dao theo quy tắc – dây pha được nối vào cực đầu vào của cầu dao. Đầu ra của bộ ngắt mạch kết nối với dây trung tính. Việc kết nối cần phải được thực hiện cẩn thận và chắc chắn, tránh tình trạng lỏng lẻo.
- Bước chân 4: Lắp cầu dao vào tủ điện hoặc hộp âm tường.
- Bước 5: Kiểm tra cầu dao bằng cách bật nguồn điện và quan sát xem cầu dao có chuyển mạch đúng hay không.
Lưu ý: Trong quá trình đấu nối cầu dao 1 pha 2 cực rất dễ nhầm lẫn giữa cực và dây. Nếu không hiểu rõ nguyên lý hoạt động của cầu dao, bạn nên liên hệ với kỹ sư điện để đảm bảo đấu nối đúng cách và an toàn.
Xem thêm: Hướng dẫn lắp đặt cầu dao 1 pha, 1 cực và 2 cực
Những câu hỏi thường gặp về máy cắt 1 pha 2 cực
Câu 1: Cầu dao 1 pha 2 cực thường được lắp đặt ở đâu?
Hồi đáp: MCB 2 cực thường có kích thước nhỏ gọn nên có thể lắp đặt ở bất cứ đâu như tủ điện hay hộp âm tường.
Câu 2: Máy cắt 1 pha 2 cực thường có dòng điện bao nhiêu?
Hồi đáp: CB 2 cực có nhiều dải dòng điện khác nhau, tùy theo nhu cầu sử dụng nhưng thường có dòng định mức từ 15A đến 60A.
Trên đây là tổng hợp thông tin về aptomat 1 pha 2 cực – thiết bị thường xuất hiện trong tủ điện của các hộ gia đình. Hy vọng bạn hài lòng với những kiến thức chúng tôi cung cấp. Để tìm hiểu về các loại aptomat khác, vui lòng theo dõi: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/
