Ampe kìm cấu tạo và cách sử dụng Ampe kế

Ampe kế (ampe kế) là một vật dụng không còn xa lạ với cuộc sống, giống như một loại đồng hồ có kẹp để đo dòng điện một cách đơn giản và chính xác nhất. Vậy ampe kìm có cấu tạo như thế nào và cách sử dụng như thế nào? Hãy cùng LabTrường Chu Văn An tìm hiểu những thông tin cụ thể trong bài viết sau đây.

Ampe kìm dùng để đo dòng điện có cường độ 100m – 2000A, tuy nhiên một số thiết bị được tích hợp tính năng đo điện áp xoay chiều, điện trở, tần số, nhiệt độ, kiểm tra diode, tính liên tục, đo tụ điện… Hiện nay có hai loại ampe kìm là ampe kìm điện tử kỹ thuật số và ampe kế kim.

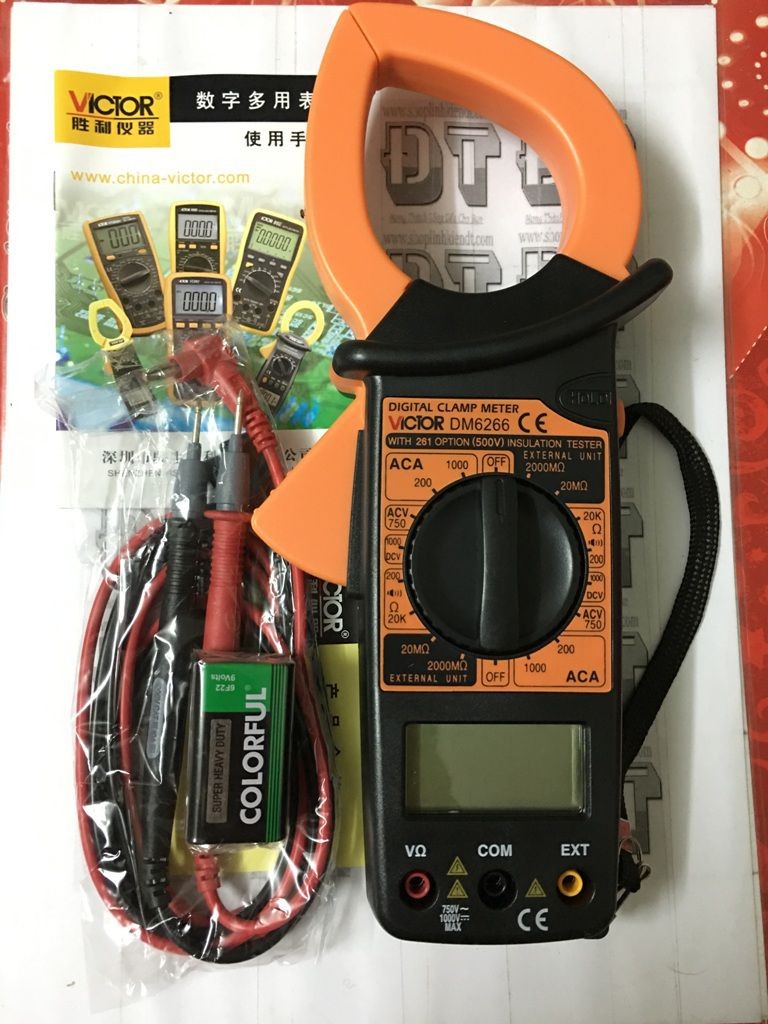

Ampe kìm được sử dụng để đo dòng điện

Cấu tạo của ampe kìm

– Kẹp cảm biến cường độ dòng điện

– Nam châm

– Rào chắn xúc giác giúp người dùng tránh bị điện giật khi sử dụng ampe kế

– Lò xo xoắn

– Nút bắt đầu

– Nút HOLD, nút đèn nền.

– Giắc cắm đầu vào chung

– Giắc cắm đầu vào Volt/ohm

– Nút Min Max: Nhấn lần đầu tiên, màn hình hiển thị giá trị lớn nhất. Nhấn lần sau, giá trị tối thiểu và trung bình sẽ được hiển thị. Hoạt động ở chế độ dòng điện, điện áp và tần số.

– Màn hình hiển thị giá trị đo được

– Công tắc xoay

– Chốt giữ lò xo

– Thước vòng cung

– Cuộn dây điện

– Kim

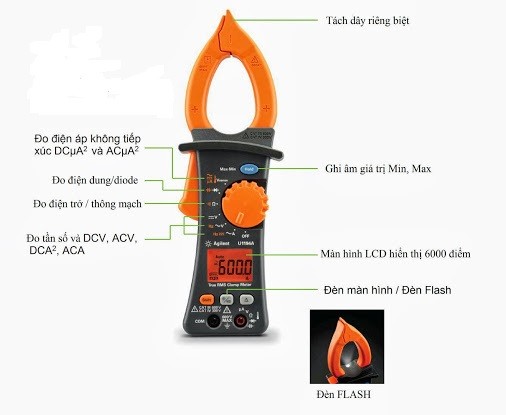

Cấu tạo của ampe kìm

Phân loại kẹp kẹp

Người ta thường phân loại ampe kìm dựa vào thiết kế, cấu tạo hoặc loại dòng điện chạy qua nó. Cụ thể như sau:

1. Phân loại theo cấu trúc

– Kẹp đo can thiệp.

– Ampe kìm sắt từ.

– Đồng hồ kẹp khung quay.

– Ampe kìm chỉnh lưu.

– Đồng hồ kẹp nhiệt.

– Ampe kìm điện tử.

– Ampe kìm không gây nhiễu.

– Ampe kế kẹp

2. Phân loại theo loại cường độ dòng điện

– Ampe kìm AC (Có dòng điện xoay chiều chạy qua).

– Ampe kìm DC (Dòng điện một chiều chạy qua).

Cách sử dụng ampe kìm

Bước 1: Bật công tắc và nếu có thể hãy rút nguồn ra khỏi mạch. Nguyên nhân là do nếu thiết bị hoạt động ở mạch nóng thì khả năng gây nguy hiểm cho người vận hành và các thiết bị liên quan là khá cao.

Bước 2: Cô lập dòng điện bạn muốn đo giá trị.

Bước 3: Chọn chức năng cường độ dòng điện AC hoặc DC và phạm vi dự kiến ​​tính bằng milliamp hoặc amps bằng cách sử dụng nút xoay.

Màn hình hiển thị trên ampe kế sẽ hiển thị dạng gọng kìm tức là đã xác nhận rằng phép đo đã được phát hiện thông qua kẹp.

Bước 4: Mở phần kẹp của đồng hồ và kẹp xung quanh đoạn dây muốn đo để đo dòng điện.

Bước 5: Nhả cần nhả kìm để đóng kìm lại và đẩy dây vào chính giữa đường “dấu căn chỉnh”. Nếu các dấu này không hiển thị trên ampe kế bạn đang sử dụng, hãy thử điều chỉnh dây dẫn ở giữa kẹp.

Bước 6: Màn hình sẽ hiển thị số đọc phù hợp. Người dùng có thể thay đổi độ phân giải theo yêu cầu nhưng hầu hết các mẫu đồng hồ đều tự động thực hiện việc này. Nếu bạn đọc được sự biến động, bạn nên dành một phút để giải quyết nó.

Bước 7: Tháo nguồn ra khỏi mạch rồi tháo ampe kìm ra.

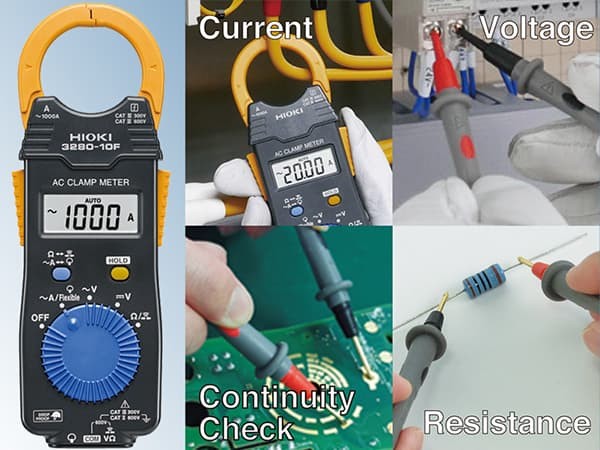

Hướng dẫn sử dụng ampe kìm

Những lưu ý khi sử dụng ampe kìm

– Nối chân (+) của ampe kế về phía cực dương của nguồn điện, không nối trực tiếp 2 chân của ampe kế vào 2 cực của nguồn điện.

– Điều chỉnh vị trí kim chỉ báo về đúng vạch số 0.

– Khi đọc cần đưa mắt vào đúng vị trí.

– Giá trị kết quả đo dòng điện bằng ampe kìm chỉ có độ chính xác tương đối chứ không tuyệt đối. Nếu muốn có giá trị chính xác thì phải sử dụng đồng hồ đo trong mạch.

– Không dùng để đo dòng điện bảng mạch hoặc dòng điện nhỏ hơn 100 mA.

– Nếu muốn đo cường độ dòng điện chạy trong dây thì phải đặt thang đo là ACA. Không đo dòng điện có cường độ lớn hơn khoảng cho phép vì có thể làm hỏng ampe kế.

Để thiết bị cho kết quả đo chính xác cũng như đảm bảo tuổi thọ lâu dài, khi sử dụng bạn nên tuân thủ những lưu ý sau:

– Đọc kỹ hướng dẫn sử dụng đi kèm sản phẩm và tham khảo ý kiến ​​thợ điện chuyên nghiệp khi sử dụng thiết bị lần đầu tiên.

– Hãy giữ cuốn sổ tay này bên mình để có thể tham khảo khi cần thiết.

– Đảm bảo rằng ampe kìm được sử dụng đúng mục đích và tuân theo đúng hướng dẫn.

– Đảm bảo hiểu rõ và thực hiện đúng các quy trình đo hiện hành để tránh xảy ra sự cố.

Ampe kìm hoạt động dựa trên nguyên lý cảm ứng điện từ đối với dòng điện xoay chiều. Bên trong vỏ kìm có một cuộn dây quấn quanh khung sắt. Kẹp kìm xung quanh dây sẽ đo được sự thay đổi cường độ dòng điện trong mạch. Đối với dòng điện một chiều, thiết bị sẽ hoạt động.

Trên đây là những chia sẻ của Labvietchem Cấu tạo, cách sử dụng và những điều cần lưu ý khi sử dụng ampe kìm. Mỗi loại ampe kìm đều có một loại chức năng, thông số kỹ thuật cũng như khả năng chi trả của mỗi người khác nhau nên bạn cần cân nhắc kỹ để lựa chọn thiết bị phù hợp nhất.

Hiện nay, LabvietCHEM đang cung cấp nhiều mẫu ampe kìm đến từ các thương hiệu hàng đầu thế giới như ampe kìm AC Hioki – Nhật Bản, ampe kìm Extech – Mỹ,… với chất lượng đảm bảo và giá cả hợp lý. Để được tư vấn chi tiết hơn về sản phẩm, vui lòng liên hệ hotline 1900 2639, chúng tôi luôn sẵn sàng hỗ trợ tốt nhất.
