5 bước đấu aptomat chống giật chuẩn kỹ thuật

Lê Hồng Phong

Cầu dao chống giật ngày càng phổ biến trong các hệ thống điện hiện nay, giúp người dùng luôn an toàn không bị rò rỉ điện đến đường dây, công tắc, ổ cắm. Cầu dao chống giật còn giúp bảo vệ hệ thống điện, ngắt điện nhanh chóng khi có sự cố rò rỉ điện, tránh cháy nổ. Nếu bạn là người sử dụng lần đầu hãy tham khảo hướng dẫn đấu dây cầu dao chống giật sau đây của KTH ELECTRIC.

Bước 1: Thiết kế sơ đồ hệ thống điện

Có 3 loại cầu dao chống giật: RCCB – chỉ chống sốc, ELCB có chức năng chống sốc, bảo vệ quá tải và RCBO có chức năng chống sốc, bảo vệ quá tải và bảo vệ ngắn mạch. Cách thiết kế sơ đồ cho các loại máy cắt này như sau:

• Các RCCB bổ sung nối vào hệ thống sẽ được lắp nối tiếp ngay sau MCB/MCCB
• RCBO thay thế MCB hoặc MCCB, ELCB thay thế MCCB

Lưu ý: Chọn cầu dao chống giật có thông số Icu tương đương cầu dao loại gắn mạch (có RCCB) hoặc lắp đặt thay thế (có RCBO, ELCB).

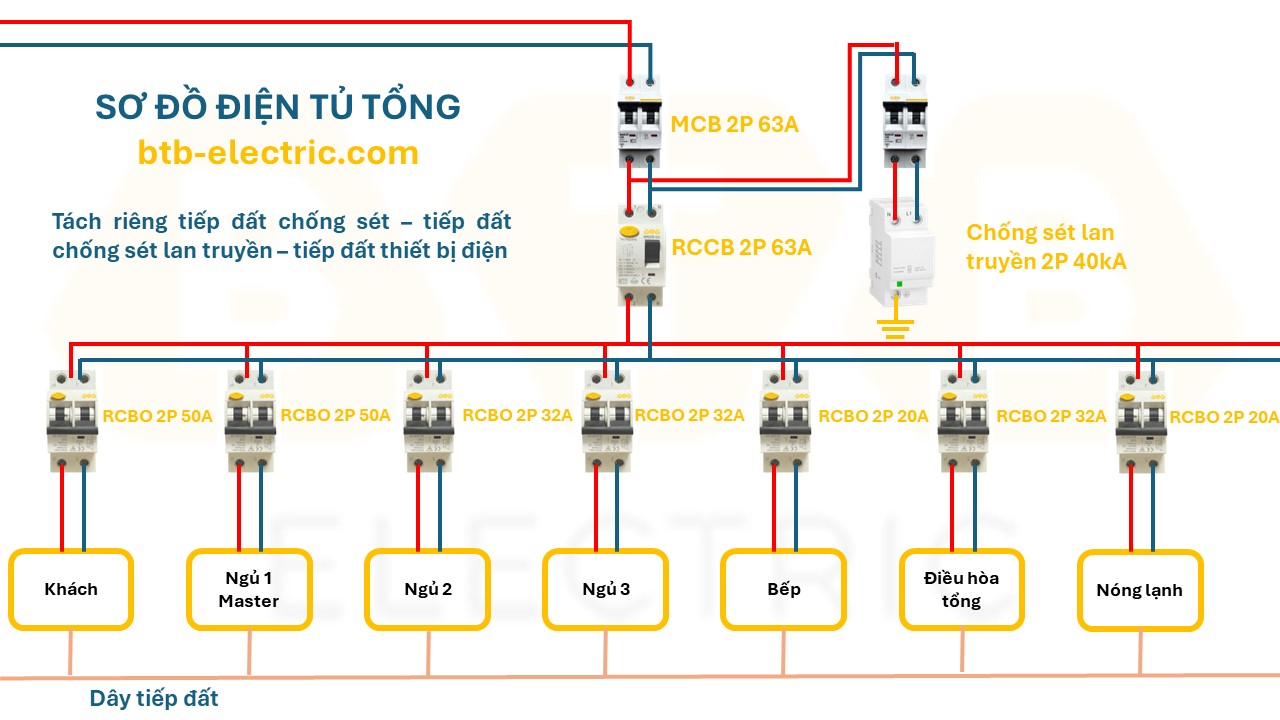

Tham khảo sơ đồ mạch cầu dao chống giật trong hệ thống điện nhà 3 phòng ngủ sử dụng cầu dao chống giật RCBO, RCCB và MCB với cầu dao chống sét lan truyền:

Lưu ý ở sơ đồ trên có thể tách RCBO 2P 32A cho điều hòa chính thành các RCBO 2P nhỏ hơn tương ứng với các điều hòa riêng lẻ trong mỗi phòng.

Lưu ý khi cài đặt:

• Trên cầu dao chống giật có ký hiệu N là cực dây nối đất (dây trung tính), còn không có ký hiệu hay số seri là cực dây nóng. Khi đấu nối phải nối cực dây nóng và cực dây nối đất thẳng từ trên xuống dưới.
• Nút T (kiểm tra hàng tháng/kiểm tra thường xuyên) trên cầu dao chống giật để kiểm tra hiệu quả chống giật. Nên kiểm tra sau khi lắp đặt và kiểm tra định kỳ.

=>> Đọc thêm: Hướng dẫn test CB chống giật chính xác, an toàn

Bước 2: Ngắt nguồn điện vào aptomat

Ngắt điện là cách đảm bảo an toàn tuyệt đối khi lắp cầu dao chống giật vào hệ thống điện. Sau khi ngắt kết nối, hãy dùng bút thử điện để kiểm tra cầu dao và ổ cắm điện xem có còn điện hay không. Trong trường hợp bắt buộc phải có kết nối trực tiếp (không thể tắt nguồn) thì nên trang bị các thiết bị an toàn. Khi kết nối điện trực tiếp, trước tiên hãy kết nối dây nối đất.

Lưu ý sau khi tắt nguồn, bạn cần thông báo cho những người liên quan không được bật lại nguồn cho đến khi được phép, tránh tình trạng tăng điện đột ngột khi đang làm việc rất nguy hiểm.

Bước 3: Bắt vít cầu dao chống giật

Lắp cầu dao chống giật vào tủ điện chính hoặc bắt vít vào tường. Sau đó vít 2 đầu cho aptomat, đảm bảo các vị trí được chính xác và chắc chắn. Lưu ý bạn xoay aptomat theo đúng hướng khi lắp đặt.

Bước 4: Đi dây cầu dao chống giật

Lưu ý: Nếu bạn đã có sẵn hệ thống điện, nếu kết nối thêm RCCB thì có thể kết nối ngay sau cầu dao chính nhưng có thể kết nối riêng RCBO hoặc ELCB. Cách chiến đấu như sau:

• Nối dây pha và dây trung tính từ cực tải của mạch chính hoặc mạch nguồn tới cực đầu vào L và N của bảng mạch chống giật tương ứng.
• Nối cực L và N của phía tải của mạch chống giật với dây pha, dây trung tính tương ứng dẫn đến tải

Lưu ý vị trí của cực L (dây pha) và cực N (dây trung tính) phải trùng với cực tương ứng. Khi đấu nối cầu dao chống giật 1 pha 2 cực bạn chỉ cần nối 1 dây pha từ nguồn và đầu ra vào tải và 1 dây trung tính tương tự. Khi lắp đặt cầu dao chống giật 3 pha 4 cực bạn cần lấy 3 dây pha từ nguồn đến tải và 1 dây trung tính tương ứng.

Cầu dao chống giật bị nhảy là hậu quả tức thời của việc cắm nhầm dây vào cầu dao chống giật

Sau khi lắp đặt cầu dao chống rò rỉ, hãy kiểm tra cẩn thận các vít bắt vào dây điện để đảm bảo an toàn, bảo mật và không xảy ra các sự cố về điện như chập, chập mạch.

Bước 5: Kiểm tra cầu dao chống giật

Sau khi kết nối CB chống giật vào hệ thống, bạn cần kiểm tra xem thiết bị có hoạt động hay không. Cách kiểm tra cầu dao chống giật nhanh nhất là nhấn nút Test trên bề mặt cầu dao – nút kiểm tra chống giật. Nếu bạn nhấn nút và cầu dao chống giật nhảy lên và hệ thống mất điện thì hệ thống đã hoạt động hiệu quả. Lưu ý rằng bạn nên kiểm tra nút này mỗi tháng một lần.

Có nhiều trường hợp CB chống giật không được kiểm tra định kỳ và không phát hiện ra lỗi. Trong nhiều trường hợp, khi lắp đặt lâu ngày, đặt ở nơi tường bị ẩm mốc hoặc bị nước thấm vào, độ ẩm cao khiến cầu dao chống giật không bị gián đoạn mạch điện.

Những thắc mắc khi đấu nối cầu dao chống giật vào hệ thống điện

• Câu hỏi 1: Có nên sử dụng cầu dao cũ để đấu nối vào hệ thống điện hay không?

Nếu là aptomat cũ của gia đình và vẫn đang sử dụng bình thường thì có thể sử dụng cho hệ thống điện mới, miễn là thông số phù hợp. Ngược lại, bạn không nên mua aptomat cũ từ bên ngoài về lắp vì nguy cơ hư hỏng rất cao và giá thành cũng không rẻ hơn bao nhiêu so với aptomat mới.

• Câu hỏi 2: Có thể sử dụng cầu dao có dòng điện nhỏ hơn hệ thống điện hay không?

Khi sử dụng aptomat có dòng tải thấp hơn hệ thống, aptomat sẽ nóng lên rất nhanh và nhảy liên tục. Nếu sử dụng trong một thời gian, khả năng cầu dao bắt lửa, thậm chí phát nổ là rất cao. Vì vậy, bạn chỉ nên sử dụng cầu dao có dòng tải cao hơn hệ thống điện.

• Câu 3: Nối cầu dao ngược chiều có tác dụng gì không?

Không được đấu nối cầu dao chống giật ngược hoặc sai cực. Khi đấu nối cầu dao, tuyệt đối không đóng điện vì nếu cắm điện sẽ gây đoản mạch và cháy cầu dao. Sau khi lắp aptomat bạn nên kiểm tra lại và điều chỉnh xem lắp ngược hay sai đầu dây nhé.

• Câu 4: Khi nào nên chọn cầu dao chống giật cho gia đình?

Bạn nên sử dụng cầu dao chống giật cho hệ thống điện gia đình càng sớm càng tốt. Nếu là hệ thống điện mới thì nên chọn RCBO (aptomat chống quá tải, ngắn mạch và dòng rò). Với các hệ thống điện cũ, RCCB (cầu dao bảo vệ rò rỉ) có thể mắc nối tiếp sau bảng mạch chính có thông số tương tự.

Như vậy, KTH ELECTRIC đã hướng dẫn các bạn các bước đấu nối cầu dao chống giật đúng tiêu chuẩn kỹ thuật một cách nhanh chóng và an toàn. Nếu bạn cần thêm thông tin về cầu dao chống giật như cách lựa chọn, phân loại và sản phẩm cầu dao chống giật của KTH ELECTRIC, vui lòng khám phá ngay tại website https://btb-electric.com/vi/!
